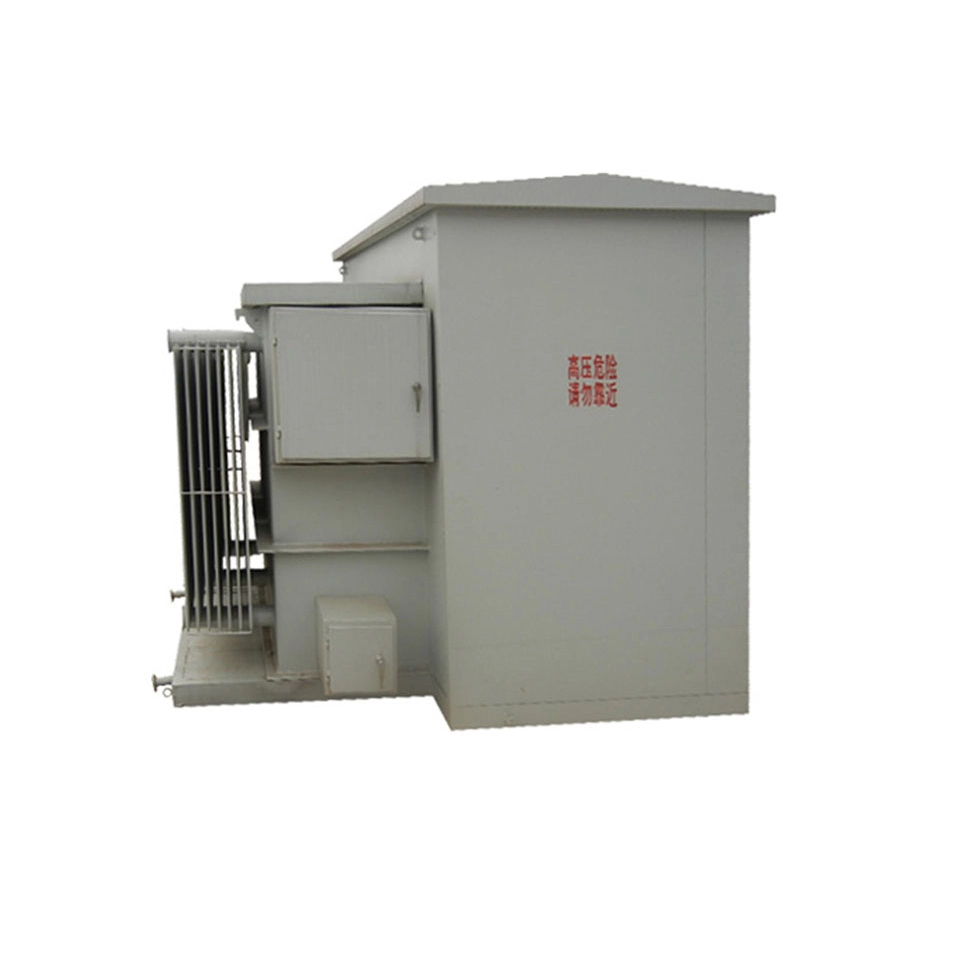

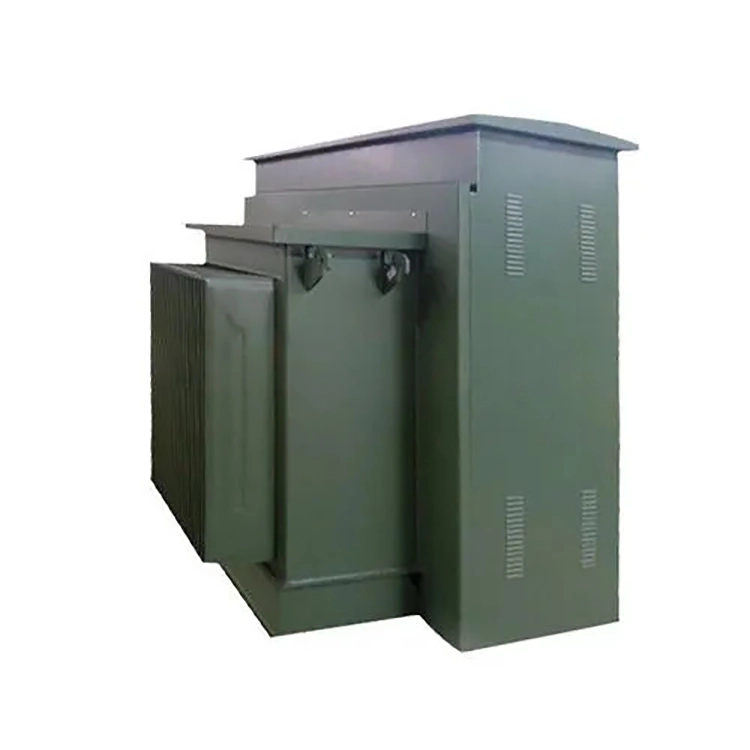

Padmounted Transformer 100 Kva 13,8 Kv

Η ονομαστική ισχύς αυτού του ενσωματωμένου μετασχηματιστή 100 kva 13,8 kv ψύχεται από το ONAN. Η κύρια τάση είναι 13,8 kV και το εύρος βρύσης είναι ±2*2,5% (NLTC). Η δευτερεύουσα τάση μπορεί να προσαρμοστεί και να επιλεγεί. Σχηματίζουν μια διανυσματική ομάδα Dyn11.

Σχεδιασμένο με προηγμένη τεχνολογία και χρησιμοποιεί υλικά και εξαρτήματα υψηλής ποιότητας, διασφαλίζοντας έτσι αξιόπιστη ποιότητα μετασχηματιστή 100 kva 13,8 kv και μεγάλο χρόνο λειτουργίας. Ο εξοπλισμός είναι σχολαστικά κατασκευασμένος από φύλλα πυριτίου με προσανατολισμό υψηλής διαπερατότητας, αγώγιμα τυλίγματα υψηλής καθαρότητας, μονωτικά υλικά ανθεκτικά στη γήρανση και ανθεκτικά σφραγισμένα εξαρτήματα. Η ποιότητα των βασικών εξαρτημάτων ελέγχεται αυστηρά για να διασφαλιστεί η σταθερότητα ολόκληρου του μηχανήματος από την πηγή.

Με εξαιρετική αντοχή σε ηλεκτροπληξία και διάβρωση από την υγρασία, ο μετασχηματιστής Padmounted 100 kva 13,8 kv έχει εξαιρετική απόδοση μόνωσης. Μπορεί να προσαρμοστεί σε διάφορες εξωτερικές κλιματικές συνθήκες. Κατά τη λειτουργία, έχει χαμηλούς κραδασμούς και χαμηλό θόρυβο, και η απώλεια χωρίς φορτίο και η απώλεια φορτίου ελέγχονται καλά, με αποτέλεσμα καλή εξοικονόμηση ενέργειας και μείωση της κατανάλωσης.

Η μηχανική δομή του τοποθετημένου μετασχηματιστή 100 kva 13,8 kv είναι σταθερή και αξιόπιστη, με επίπεδο συμμόρφωσης προστασίας στεγανοποίησης που πληροί τα πρότυπα. Αυτό αποτρέπει αποτελεσματικά προβλήματα διαρροής λαδιού και συνδυάζει χαρακτηριστικά προστασίας και ασφάλειας.

Τεχνική παράμετρος:

Για έναν μετασχηματιστή 100 kva 13,8 kv που βρίσκεται σε λειτουργία, ας υποθέσουμε ότι συμβαίνει τριφασικό μεταλλικό βραχυκύκλωμα στην πλευρική έξοδο χαμηλής τάσης του μετασχηματιστή, αλλά η πλευρική ασφάλεια υψηλής τάσης δεν έχει καεί και ο διακόπτης εξόδου 13,8 kV του ανοδικού υποσταθμού δεν έχει καεί. ποιοι είναι οι πιθανοί λόγοι για αυτό το φαινόμενο;

Ελέγξτε για οποιαδήποτε από τις ακόλουθες καταστάσεις:

1. Είτε το ονομαστικό ρεύμα της ασφάλειας είναι πολύ μεγάλο, εάν η ασφάλεια έχει παλιώσει αλλά δεν έχει σπάσει ή εάν η ασφάλεια και ο μηχανισμός σύνδεσης του διακόπτη φορτίου έχουν κολλήσει.

2. Εάν η ρύθμιση προστασίας από υπερένταση για τον διακόπτη κυκλώματος ανάντη έχει οριστεί πολύ υψηλή και η τιμή ρεύματος βραχυκυκλώματος ακριβώς εντός της νεκρής ζώνης προστασίας.

3. Εσωτερικά χαρακτηριστικά σφάλματος του μονταρισμένου μετασχηματιστή 100 kva 13,8 kv μπορεί να προκύψουν. Ο ίδιος ο μετασχηματιστής υπέστη ήδη βραχυκύκλωμα ενδιάμεσης περιστροφής ή αστοχία πυρήνα, με αποτέλεσμα το ρεύμα βραχυκυκλώματος να περιορίζεται σε σχετικά χαμηλή τιμή (αλλά ακόμα πολύ υψηλότερη από το ονομαστικό ρεύμα), η οποία δεν αρκεί για να λιώσει στιγμιαία την ασφάλεια, αλλά αρκεί για να προκαλέσει συνεχή θέρμανση.

4. Ελέγξτε εάν αυτός ο προσαρμοσμένος μετασχηματιστής 100 kva 13,8 kv  είναι συνδεδεμένος σε Dyn11 ή Yyn0. Όταν συμβεί ένα τριφασικό βραχυκύκλωμα στην πλευρά της χαμηλής τάσης, θα υπάρξει μια κατάσταση στην πλευρά της υψηλής τάσης όπου το ρεύμα των φάσεων χωρίς σφάλμα δεν θα αυξηθεί σημαντικά, εμποδίζοντας έτσι την ενεργοποίηση της προστασίας μηδενικής ή αρνητικής ακολουθίας ανάντη.

Εξοπλισμός

Λεπτομέρεια προϊόντος

Τύπος δαχτυλιδιού

Τύπος τερματικού

Σώμα μετασχηματιστή

Προϊόν σε Διαδικασία

Κέντρο Δοκιμών

Εργαστήριο τυλίγματος
