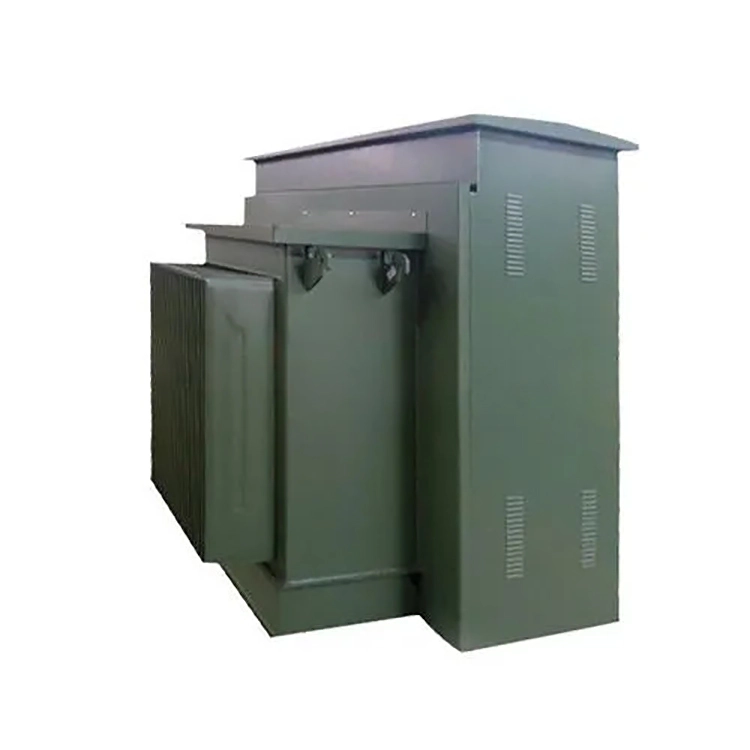

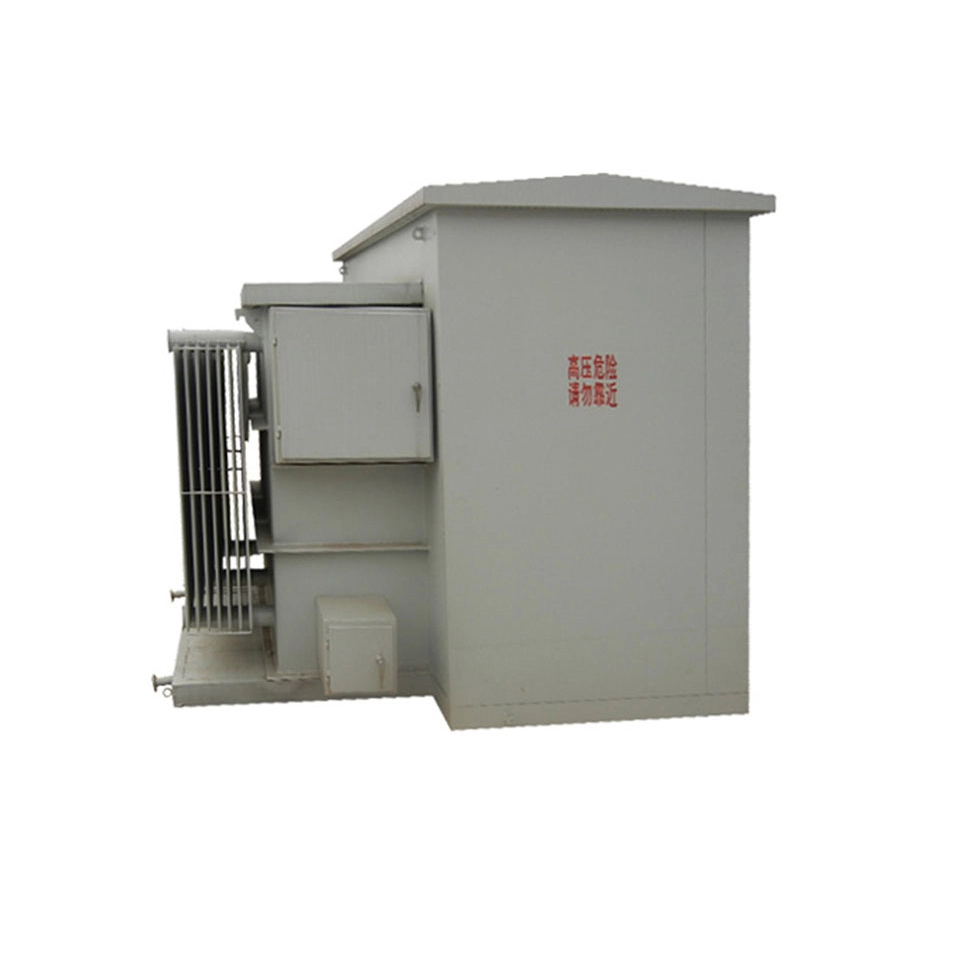

33 Μονοφασικός μετασχηματιστής 0,4kv 1250kva

33 Ο μονοφασικός μετασχηματιστής 0,4 kv 1250 kva είναι μια λύση προηγμένης τεχνολογίας ειδικά σχεδιασμένη για μεγάλα υπόγεια συστήματα ισχύος. Διαθέτει ασφαλές και αδιάβροχο περίβλημα και είναι εξοπλισμένο με προηγμένες διαμορφώσεις χωρίς ηλεκτρική επαφή ή ζωντανή επαφή, οι οποίες μεγιστοποιούν την ασφάλεια του προσωπικού και αποτρέπουν την παραβίαση σε δημόσιους χώρους. Αυτός ο μονοφασικός μετασχηματιστής 33 0,4 kv 1250 kva που είναι τοποθετημένος σε μαξιλαράκι  συμμορφώνεται με τα πρότυπα ANSI , τα πρότυπα IEEE και τις απαιτήσεις ενεργειακής απόδοσης και μπορεί να μετατρέψει έως και 33 kV κύρια τάση σε ευέλικτες δευτερεύουσες τάσεις, παρέχοντας εξαιρετικές δυνατότητες προστασίας από βραχυκύκλωμα και αθόρυβη λειτουργία για εμπορική χρήση και μεγάλες εφαρμογές.

Τεχνική παράμετρος:

Σε αυτήν την εφαρμογή μετασχηματιστή 33 0,4 kv 1250 kva που είναι τοποθετημένος σε μαξιλαράκι μονοφασικού, γιατί συνήθως χρησιμοποιείται 0,4 kV στην πλευρά χαμηλής τάσης αντί για άλλα επίπεδα τάσης;

Τα 400V (τριφασικά) / 230 V (μονοφασικά) είναι κοινά επίπεδα τάσης στα τυπικά συστήματα διανομής ισχύος χαμηλής τάσης IEC και χρησιμοποιούνται ευρέως σε οικιακές, εμπορικές και ελαφριές βιομηχανικές εφαρμογές. Για εξοπλισμό όπως ντουλάπια διακοπτών χαμηλής τάσης, διακόπτες κυκλώματος και καλώδια, είναι ώριμοι και έχουν υψηλό λόγο απόδοσης κόστους σε επίπεδο 400 V. Τα μονοφασικά 230 V μπορούν να τροφοδοτήσουν απευθείας με ρεύμα τον συνηθισμένο φωτισμό, τις πρίζες και τις οικιακές συσκευές χωρίς την ανάγκη πρόσθετης μείωσης τάσης.

Τα 0,4 kV μπορούν τυπικά να μεταδοθούν σε απόσταση 200 έως 500 μέτρων εντός μιας κατοικημένης ή εμπορικής περιοχής (ικανοποιώντας μια κανονική πτώση τάσης ≤5%). Τα 1250kVA χρησιμοποιούνται συχνά σε μεγαλύτερα σημεία φόρτωσης όπως εμπορικά κέντρα, πανεπιστημιουπόλεις, ιατρικά κέντρα, με τον μετασχηματιστή να βρίσκεται κοντά στο κέντρο φόρτωσης. Το 0,4kV είναι αρκετό και δεν απαιτείται υψηλότερη τάση.

Όταν χρησιμοποιούνται τρεις τέτοιοι μετασχηματιστές 33 0,4 kv 1250 kva που είναι τοποθετημένοι σε επίθεμα για να σχηματίσουν μια τριφασική ομάδα (συνολική χωρητικότητα 3750 kVA), σε σύγκριση με τη χρήση ενός τριφασικού μετασχηματιστή ίδιας χωρητικότητας. ποιες είναι οι βασικές διαφορές και οι προφυλάξεις όσον αφορά την κατανομή φορτίου, τη γείωση ουδέτερου σημείου και τη διαμόρφωση προστασίας;

Όταν τρεις μονοφασικοί μετασχηματιστές 33 0,4 kv 1250 kva που είναι τοποθετημένοι σε επίθεμα χρησιμοποιούνται σε τριφασική διαμόρφωση, η διαφορά πυρήνα από έναν μονοφασικό μετασχηματιστή ίδιας χωρητικότητας είναι η εξής:

Η κατανομή του φορτίου πρέπει να είναι αυστηρά ισορροπημένη. Διαφορετικά, η υπερφόρτωση σε μια συγκεκριμένη φάση θα προκαλέσει σοβαρή απόκλιση στο ουδέτερο σημείο και δεν μπορεί να αντισταθμιστεί όπως σε έναν μετασχηματιστή τριών φάσεων μέσω αμοιβαίας αλληλεπίδρασης μαγνητικού πεδίου.

Πρώτον, για τη γείωση του ουδέτερου σημείου, τα ουδέτερα σημεία χαμηλής τάσης των τριών 33 μετασχηματιστών 0,4 kv 1250 kva που είναι τοποθετημένα σε επίθεμα μονής φάσης πρέπει να συνδεθούν εξωτερικά και στη συνέχεια να γειωθούν σε ένα μόνο σημείο. Διαφορετικά, είναι πιθανό να προκύψουν ρεύματα κυκλοφορίας και διαφορές δυναμικού γείωσης. Αντίθετα, τα ουδέτερα σημεία των τριφασικών μετασχηματιστών οδηγούνται απευθείας εσωτερικά και είναι απλά και αξιόπιστα στη γείωση.

Δεύτερον, όσον αφορά την προστασία, κάθε 33 μονοφασικοί μετασχηματιστές 0,4 kv 1250 kva που είναι τοποθετημένοι σε επίθεμα στη μονοφασική ομάδα έχει την πλευρά της υψηλής τάσης ανεξάρτητα διαμορφωμένη με ασφάλειες. Σε περίπτωση σφάλματος σε μία φάση, οι άλλες δύο φάσεις ενδέχεται να εξακολουθούν να είναι σε θέση να παρέχουν ισχύ. Επομένως, πρέπει να προστεθεί ένας συναγερμός αποτυχίας φάσης και μια προστασία μηδενικής ακολουθίας πρέπει να σχεδιαστεί ειδικά για την πλευρά χαμηλής τάσης. Αντίθετα, οι μετασχηματιστές τριών φάσεων έχουν συνήθως ενοποιημένη διαδρομή και ο συντονισμός προστασίας είναι απλούστερος.

Συνολικά, η ομάδα μετασχηματιστών 33 0,4 kv 1250 kva μονοφασικής βάσης είναι ευέλικτη σε επέκταση, βολική στη μεταφορά, αλλά έχει πολύπλοκη προστασία, υψηλότερες απαιτήσεις για ισορροπία φορτίου και μεγαλύτερο συνολικό κόστος και επιφάνεια δαπέδου. Είναι κατάλληλο για σταδιακή κατασκευή ή σενάρια με ένα μονοφασικό φορτίο ως κύριο φορτίο.
