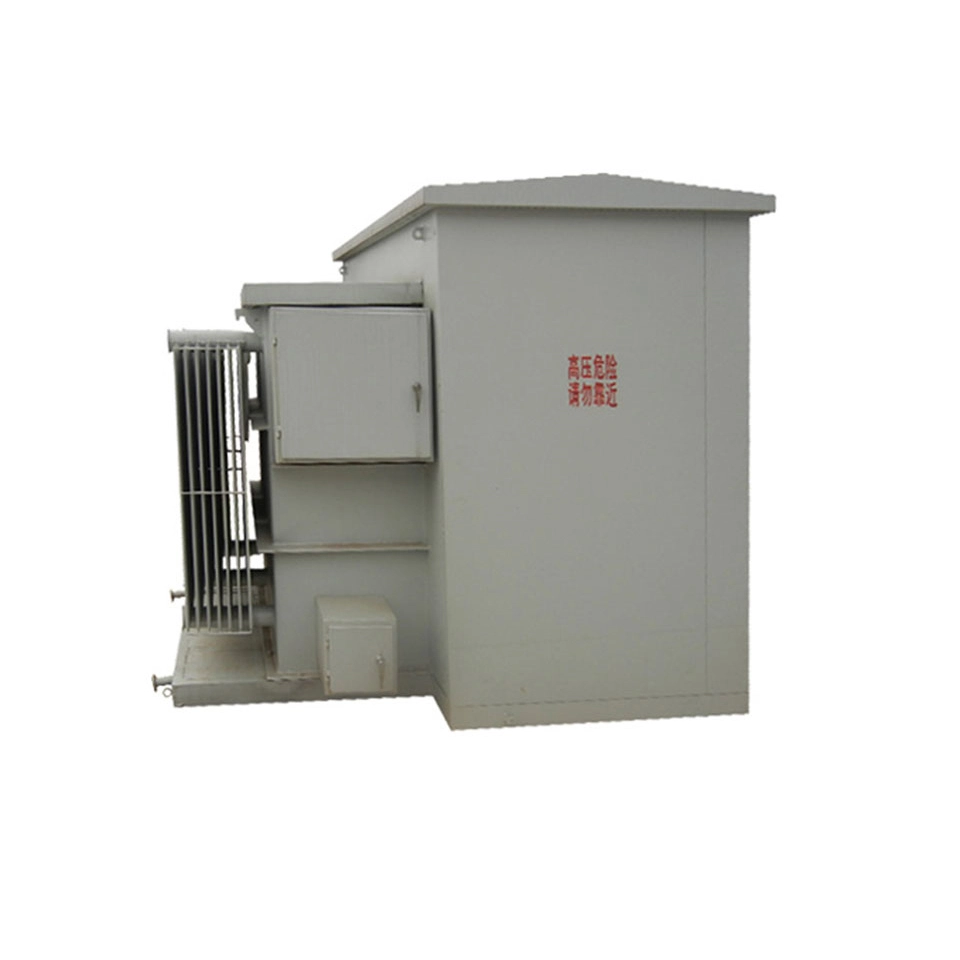

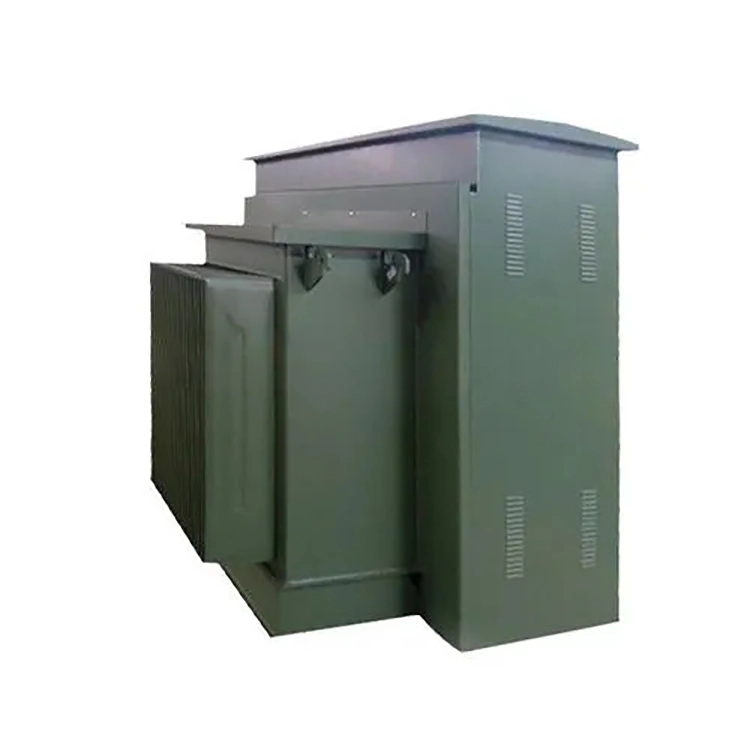

Μετασχηματιστής τοποθετημένος σε μαξιλαράκι με λάδι 1000kva

Ο μετασχηματιστής 1000kva με επίθεμα με πλήρωση λαδιού είναι ένας μετασχηματιστής διανομής τριών φάσεων ειδικά σχεδιασμένος για εξωτερική εγκατάσταση στο έδαφος με ονομαστική χωρητικότητα 1000 kva. Τοποθετείται απευθείας στο προκατασκευασμένο θεμέλιο από σκυρόδεμα, αντί να αιωρείται ή θαφτεί κάτω από το έδαφος. Ο πυρήνας και οι περιελίξεις του σιδήρου βυθίζονται πλήρως σε μονωτικό λάδι, χρησιμοποιώντας την υψηλή διηλεκτρική αντοχή και ιδιότητες απαγωγής θερμότητας του λαδιού για την επίτευξη ηλεκτρικής μόνωσης και θερμικής διαχείρισης.

Το κέλυφος του μετασχηματιστή 1000 kva με πλήρωση με λάδι είναι κατασκευασμένο από κυματοειδές δοχείο λαδιού και η επιφάνεια απαγωγής θερμότητας αυξάνεται χρησιμοποιώντας κυματοειδείς πλάκες, επιτυγχάνοντας ψύξη ONAN. Η ελαστική ιδιότητα των κυμάτων μπορεί να απορροφήσει τη διαστολή όγκου του μονωτικού λαδιού που προκαλείται από αλλαγές θερμοκρασίας. Η πλήρως στεγανοποιημένη δομή του διασφαλίζει ότι το μονωτικό λάδι δεν έρχεται σε επαφή με τον εξωτερικό αέρα, αποτρέποντας αποτελεσματικά την υποβάθμιση της ποιότητας του λαδιού και τη γήρανση των μονωτικών υλικών λόγω της διείσδυσης οξυγόνου και υγρασίας.

Ολόκληρη η δομή του μετασχηματιστή 1000 kva με πλήρωση με λάδι αποτελείται από τρία ξεχωριστά διαμερίσματα: το δωμάτιο υψηλής τάσης, το δωμάτιο χαμηλής τάσης και το δωμάτιο του μετασχηματιστή. Η πόρτα του δωματίου χαμηλής τάσης είναι εξοπλισμένη με κλειδαριά τριών σημείων. Η πόρτα του δωματίου υψηλής τάσης μπορεί να ανοίξει μόνο αφού ανοίξει η πόρτα του δωματίου χαμηλής τάσης για να αποτραπεί η ενεργή λειτουργία στην πλευρά της υψηλής τάσης. Και οι δύο πλευρές υψηλής και χαμηλής τάσης είναι εξοπλισμένες με ακροδέκτες γείωσης NEMA.

Όσον αφορά τη διαμόρφωση ηλεκτρικής και προστασίας, αυτός ο μετασχηματιστής 1000kva με πλήρωση λαδιού υποστηρίζει διάφορες ομάδες σύνδεσης, όπως Dyn11, Yyn0, οι οποίες είναι κατάλληλες για διαφορετικά χαρακτηριστικά φορτίου. Η πλευρά υψηλής τάσης ενσωματώνει διπλή προστασία του διακόπτη φορτίου και της ασφάλειας και είναι εξοπλισμένη με βαλβίδα απελευθέρωσης πίεσης, παρακολούθηση θερμοκρασίας λαδιού και στάθμης λαδιού. Πληροί το πρότυπο ενεργειακής απόδοσης DOE 2016, με απόδοση ≥ 99,2% και είναι ασφαλές και αξιόπιστο.

Τεχνική παράμετρος

Ένα βιομηχανικό πάρκο σκοπεύει να αγοράσει έναν μετασχηματιστή 1000kva με πετρέλαιο, ο οποίος θα παρέχει ρεύμα κυρίως σε τριφασικούς ασύγχρονους κινητήρες, αντλίες νερού και άλλο εξοπλισμό ισχύος. Το φορτίο τριών φάσεων είναι βασικά ισορροπημένο, αλλά το περιβάλλον του τόπου έχει πολλή σκόνη και ο μετασχηματιστής πρέπει να έχει σχετικά χαμηλό αρχικό κόστος προμήθειας. Πρέπει να δοθεί προτεραιότητα στην ομάδα σύνδεσης ως Dyn11 ή Yyn0; Γιατί;

Με βάση τη σύγκριση απόδοσης, η ομάδα σύνδεσης Dyn11 θα πρέπει να είναι η προτιμώμενη επιλογή. Όσον αφορά την ικανότητα αντίστασης στην τριφασική ανισορροπία, το Dyn11 επιτρέπει στο ρεύμα ουδέτερης γραμμής να φτάσει πάνω από το 75% του ρεύματος φάσης, ενώ το Yyn0 το περιορίζει συνήθως στο 25%. Όσον αφορά την καταστολή αρμονικών, η σύνδεση πλευρικού τριγώνου υψηλής τάσης του Dyn11 μπορεί να παρέχει μια διαδρομή κυκλοφορίας για την τρίτη αρμονική, αποφεύγοντας αποτελεσματικά την παραμόρφωση κυματομορφής τάσης, ενώ το Yyn0 έχει σχετικά μέση ικανότητα καταστολής. Όσον αφορά το μονοφασικό ρεύμα σφάλματος γείωσης, το Dyn11 δημιουργεί μεγαλύτερο ρεύμα σφάλματος, το οποίο είναι ευκολότερο για την αξιόπιστη ανίχνευση και δράση της προστασίας ρελέ, ενώ το ρεύμα σφάλματος του Yyn0 είναι σχετικά μικρότερο, καθιστώντας τη διαμόρφωση προστασίας πιο δύσκολη.

Συνολικά, το Dyn11 είναι πιο κατάλληλο για σενάρια που αφορούν σύγχρονα μικτά φορτία, όπως φωτισμό LED, κλιματιστικά μεταβλητής συχνότητας και πασσάλους φόρτισης, ενώ το Yyn0 είναι κατάλληλο μόνο για αυστηρά ισορροπημένα φορτία καθαρής ισχύος τριών φάσεων και έργα που είναι ιδιαίτερα ευαίσθητα στο κόστος. Επομένως, χωρίς ειδικούς περιορισμούς, η ομάδα σύνδεσης του μετασχηματιστή 1000kva με πλήρωση με λάδι πρέπει να έχει προτεραιότητα ως Dyn11.
