Ένας 3πολικός διακόπτης απομόνωσης 100a είναι μια συνδυασμένη συσκευή που ενσωματώνει μια ασφάλεια, έναν απομονωτή και έναν διακόπτη σε μια ενιαία μονάδα. Χρησιμοποιείται κυρίως για την αποσύνδεση του ρεύματος σε κανονική λειτουργία και τη διακοπή ρεύματος υπό βραχυκύκλωμα και υπερβολικό φορτίο. Αυτός ο τύπος διακόπτη προσφέρει πλεονεκτήματα όπως χαμηλό κόστος, σταθερή λειτουργία και ευκολία συντήρησης, ενώ παρέχει επίσης δυνατότητες προστασίας κυκλώματος και απομακρυσμένης παρακολούθησης μέσω της ασφάλειας του.

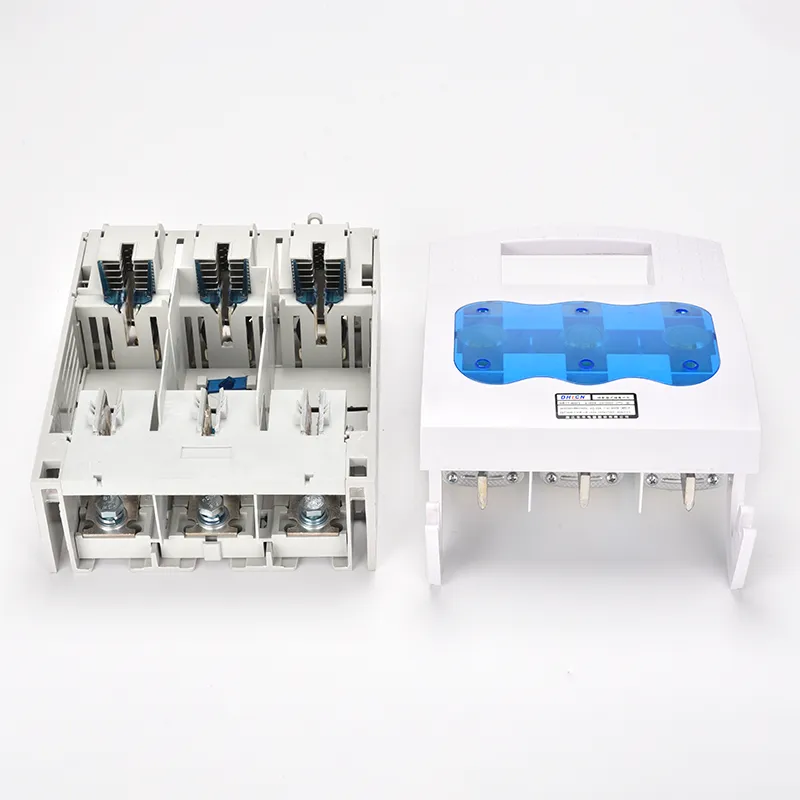

Ο 3πολικός διακόπτης απομόνωσης 100a είναι κατασκευασμένος με βάση στήριξης, σταθερές επαφές, κινούμενες επαφές και μια αρθρωτή λεπίδα. Όταν είναι κλειστή, η λεπίδα έρχεται σε επαφή με τους σταθερούς ακροδέκτες για να ολοκληρώσει την ηλεκτρική διαδρομή. Στα υπάρχοντα σχέδια, η συναρμολόγηση και η αποσυναρμολόγηση μπορεί να είναι επαχθής και η αντικατάσταση της ασφάλειας απαιτεί συχνά επαναλαμβανόμενες ρυθμίσεις λόγω περιορισμένης συμβατότητας με τον μηχανισμό μοχλού λειτουργίας.
Ο βελτιωμένος σχεδιασμός αντικαθιστά τα ελαστικά μπουλόνια ρύθμισης με κλιπ συγκράτησης σχήματος U, διασφαλίζοντας την επαφή πλήρους επιφάνειας μεταξύ κινούμενων και σταθερών επαφών. Αυτό ενισχύει την αγωγιμότητα και τη σταθερότητα κατά τη λειτουργία.
Χάρη στην ικανότητα επιλεκτικής θραύσης και τις εξαιρετικές ιδιότητες περιορισμού του ρεύματος, η συσκευή είναι κατάλληλη για χρήση σε εργοστάσια, μεγάλα κτίρια. Σε σύγκριση με τους διακόπτες κυκλώματος 3P 100A, ο τριπολικός διακόπτης απομόνωσης με ασφάλεια 100a έχει χαμηλότερο κόστος λειτουργίας και συντήρησης, καθώς τα σφάλματα συνήθως απαιτούν μόνο αντικατάσταση της ασφάλειας.
Η κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία ενσωματώνει μηχανισμό πρόληψης τόξου που διευρύνει την περιοχή επαφής και εξαλείφει το τόξο κατά τη λειτουργία, αντιμετωπίζοντας ζητήματα ασφάλειας που σχετίζονται με χαλαρή επαφή σε παραδοσιακά σχέδια. Κατά το σχεδιασμό ενός συστήματος διανομής χαμηλής τάσης, η σωστή επιλογή του διακόπτη θα πρέπει να λαμβάνει υπόψη τόσο την κατηγορία διαχείρισης προσωπικού όσο και το προβλεπόμενο σενάριο εφαρμογής.
| Τύπος Ασφάλειας | 0 | 1 | 2 | 3 | ||||||||
| Συχνότητα | 50Hz | 50Hz | 50Hz | 50Hz | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Ui (V) | 800 | 800 | 800 | 800 | ||||||||
| Στο (Α) | 160 | 250 | 400 | 630 | ||||||||
| Αυτό (Α) | 160 | 250 | 400 | 630 | ||||||||
| Χρησιμοποίηση | AC-21B (690V) | AC-21B (690V) | AC-21B (690V) | AC-21B (690V) | ||||||||
| AC-22B (500V) | AC-22B (500V) | AC-22B (500V) | AC-22B (500V) | |||||||||
| AC-23B (400V) | AC-23B (400V) | AC-23B (400V) | AC-23B (400V) | |||||||||
| Δημιουργία ικανότητας | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 160A | 420V, 250A | 420V, 400A | 420V, 6300A | |||||||||
| Σπαστή ικανότητα | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 1280A | 420V, 2000A | 420V, 3200A | 420V, 5040A | |||||||||
| Ics (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Απώλεια ισχύος ασφάλειας (W) | 12 | 23 | 34 | 48 | ||||||||
| Αυτό (Α) | Τύπος Ασφάλειας | In of Fuse (A) |
| 160 | 0 | 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160 |
| 250 | 1 | 80, 100, 125, 160, 200, 224, 250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315, 355, 400, 425, 500, 630 |
| Τύπος | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Αριθμός λειτουργίας | Προοπτική διάσταση (mm) | Διάσταση εγκατάστασης (mm) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2Ρ | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2Ρ | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2Ρ | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2Ρ | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2Ρ | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2Ρ | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
Ε: Πώς μπορώ να συντηρήσω έναν 3πολικό διακόπτη απομόνωσης με ασφάλεια 100a;
Α: Συνιστάται η τακτική επιθεώρηση. Αυτό περιλαμβάνει τον έλεγχο και τον καθαρισμό των επιφανειών επαφής, την αντικατάσταση των ασφαλειών όταν καούν, το σφίξιμο των βιδών των ακροδεκτών και τη διασφάλιση ότι ο μηχανισμός λειτουργίας κινείται ελεύθερα. Η σωστή συντήρηση παρατείνει τη διάρκεια ζωής και εγγυάται αξιόπιστη απόδοση.
Ε: Μπορεί η λαβή του διακόπτη απομόνωσης 100a να κλειδωθεί με λουκέτο;
Α: Ναι. Πολλά μοντέλα διαθέτουν λαβές με λουκέτο, οι οποίες επιτρέπουν στους χειριστές να κλειδώνουν το διακόπτη στη θέση "OFF" κατά τη συντήρηση, αποτρέποντας την τυχαία επανατροφοδότηση.
Ε: Ποια είναι τα βασικά πλεονεκτήματα της επιλογής ενός διακόπτη απομόνωσης με ασφάλεια;
Α: ένας 3πολικός διακόπτης απομόνωσης 100a παρέχει ένα σαφές σημείο αποσύνδεσης για ασφάλεια, ενσωματώνει προστασία κυκλώματος μέσω ασφαλειών, εξοικονομεί χώρο εγκατάστασης με συμπαγή σχεδιασμό και είναι κατάλληλος για ένα ευρύ φάσμα εφαρμογών χαμηλής τάσης.
