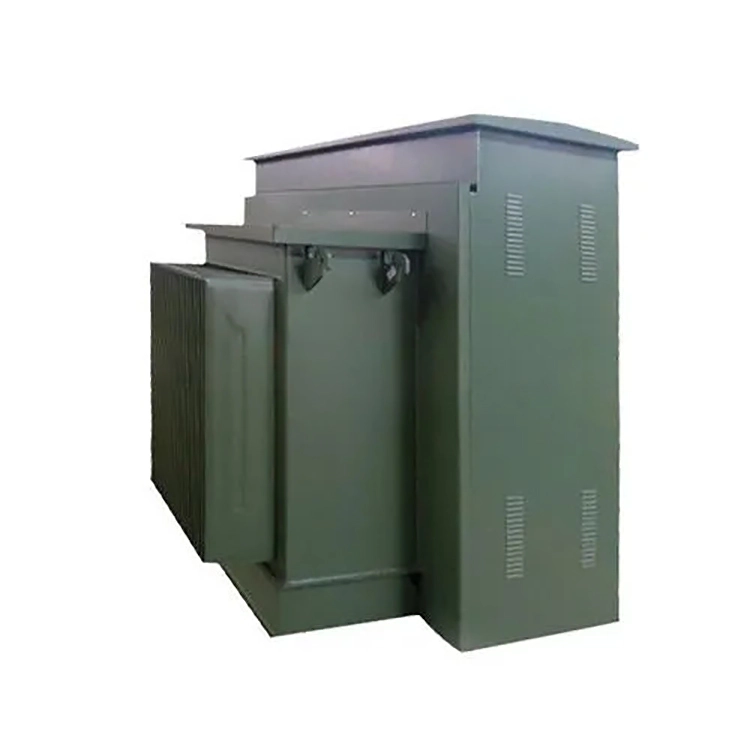

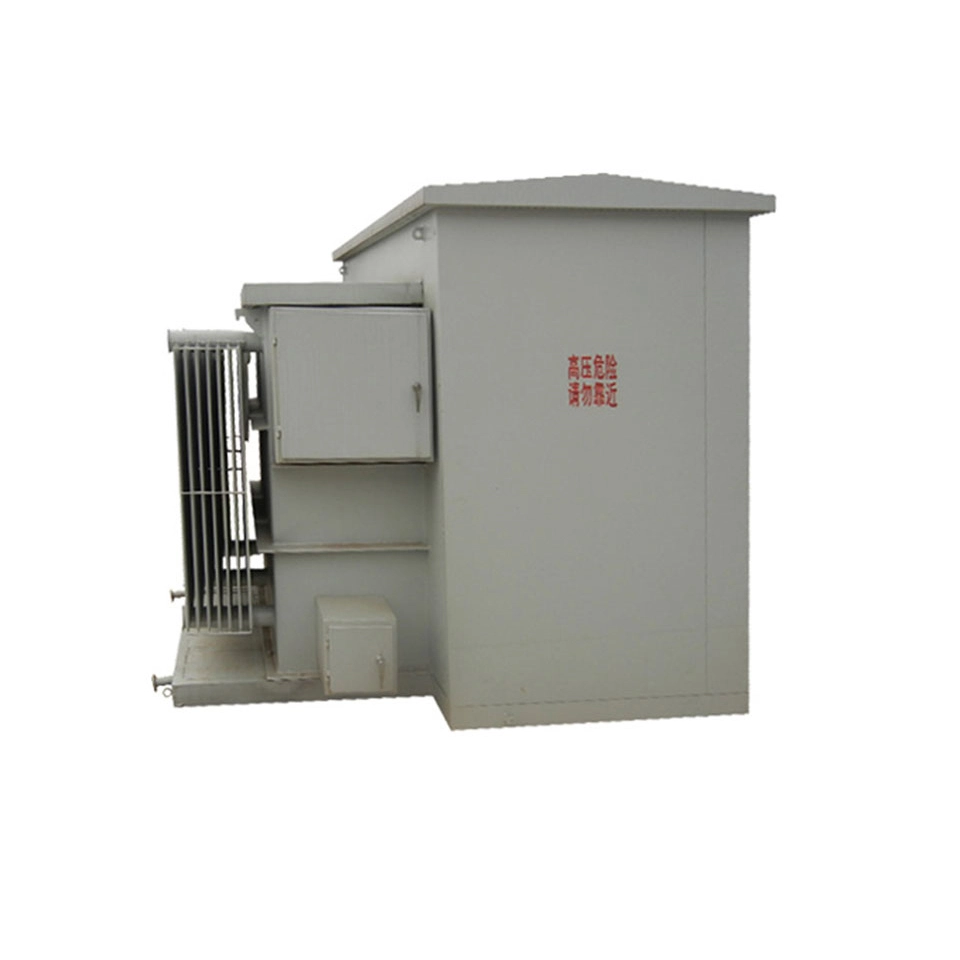

Σύνδεση Dyn11 Pad Mounted Transformer 2000kva

Ο μετασχηματιστής 2000kva με επίστρωση σύνδεσης dyn11 είναι ένας τριφασικός μετασχηματιστής διανομής εμβαπτισμένου σε λάδι με σχεδιασμό περιβλήματος τοποθετημένου σε μαξιλαράκι. Μπορεί να εγκατασταθεί απευθείας σε εξωτερικό έδαφος και χρησιμοποιείται ευρέως σε βιομηχανικά πάρκα, εμπορικά συγκροτήματα και αστικά δίκτυα διανομής κ.λπ.

Το βασικό χαρακτηριστικό βρίσκεται στην ομάδα διανυσμάτων Dyn11, η πλευρά της υψηλής τάσης συνδέεται σε ένα τρίγωνο (D), η πλευρά της χαμηλής τάσης συνδέεται σε ένα αστέρι (Y) με το ουδέτερο σημείο να είναι απομονωμένο και η φάση της πλευρικής τάσης χαμηλής τάσης υστερεί σε σχέση με εκείνη της πλευράς υψηλής τάσης κατά 30°. Αυτή η μέθοδος σύνδεσης του δίνει μοναδικά πλεονεκτήματα στην παράλληλη λειτουργία πολλαπλών μετασχηματιστών και στην καταστολή του ρεύματος μηδενικής ακολουθίας.

Υπό τις συνθήκες λειτουργίας μιας σύνδεσης αστέρα με γείωση ουδέτερου σημείου, το τρίτο αρμονικό ρεύμα που παράγεται από μη γραμμικά φορτία (όπως μετατροπείς συχνότητας, τροφοδοτικά LED, ανορθωτές μπροστινού άκρου UPS) θα σχηματίσει έναν κλειστό βρόχο εντός της περιέλιξης τριγώνου. Ο συγκεκριμένος μηχανισμός έχει ως εξής: Τα τρίτα αρμονικά ρεύματα βρίσκονται σε φάση μεταξύ τους ως προς τη χρονική φάση και δεν μπορούν να ρέουν έξω μέσω της ουδέτερης γραμμής στην πλευρά του αστεριού, αλλά μπορούν να κυκλοφορούν εντός της περιέλιξης του δέλτα και να διαχέουν την ενέργειά τους με τη μορφή θερμότητας.

Τα δεδομένα μέτρησης υποδεικνύουν ότι ένας μετασχηματιστής 2000kva που είναι τοποθετημένος σε pad σύνδεσης dyn11 μπορεί να μειώσει τον τρίτο ρυθμό αρμονικής παραμόρφωσης στην πλευρά χαμηλής τάσης κατά περίπου 60% έως 80%, καθαρίζοντας έτσι αποτελεσματικά την κυματομορφή τάσης στο δίαυλο χαμηλής τάσης και επεκτείνοντας τη διάρκεια ζωής του επόμενου ηλεκτρονικού εξοπλισμού ακριβείας.

Τεχνική παράμετρος:

Ε: Για έναν μετασχηματιστή σύνδεσης dyn11 με pad 2000kva , γιατί πρέπει να δοθεί ιδιαίτερη προσοχή στη μέθοδο εξαγωγής του ουδέτερου σημείου και στη συνέχεια της γείωσης αντί να ακολουθεί κανείς άμεσα την εμπειρία των μετασχηματιστών μικρής χωρητικότητας;

Α: Το ονομαστικό ρεύμα στην πλευρά χαμηλής τάσης του μετασχηματιστή 2000kva που είναι τοποθετημένος σε μαξιλαράκι σύνδεσης dyn11 έχει πλησιάσει τα 3000A (λαμβάνοντας για παράδειγμα τα 400 V), το οποίο είναι πολύ υψηλότερο από αυτό του κοινού εξοπλισμού μικρής χωρητικότητας. Αν και η σύνδεση Dyn11 μπορεί να απομονώσει το ρεύμα μηδενικής ακολουθίας στην πλευρά της υψηλής τάσης, το ουδέτερο σημείο στην πλευρά της χαμηλής τάσης πρέπει να αντέχει εξαιρετικά μεγάλα μη ισορροπημένα ρεύματα. Για παράδειγμα, όταν παρέχεται ρεύμα σε μεγάλο αριθμό μονοφασικών κυκλωμάτων φωτισμού ή ελέγχου, το ουδέτερο ρεύμα μπορεί να φτάσει περισσότερο από το 50% του ρεύματος φάσης.

Εάν η πρακτική των μετασχηματιστών κάτω των 1000kVA υιοθετηθεί τυφλά στο έργο, η χρήση λεπτότερων ουδέτερων ζυγών ή η χρήση αποκλειστικά σε έναν μόνο σύνδεσμο γείωσης θα προκαλέσει υπερθέρμανση του ουδέτερου σημείου, λιώσιμο των ακροδεκτών σύνδεσης και ακόμη και σοβαρή μετατόπιση ουδέτερου σημείου, καίγοντας μεγάλο αριθμό μονοφασικού εξοπλισμού.

Επομένως, κατά την παραγγελία, είναι απαραίτητο να διευκρινίσετε με σαφήνεια την απαίτηση: η περιοχή διατομής του ουδέτερου ζυγού δεν πρέπει να είναι μικρότερη από το 70% της γραμμής φάσης (συνιστάται να είναι της ίδιας διατομής) και να εξοπλιστεί μια αποσπώμενη πλάκα σύνδεσης γείωσης και μια συσκευή παρακολούθησης υπερφόρτωσης ουδέτερου σημείου. Αν αγνοήσουμε αυτό το σημείο, ο μετασχηματιστής 2000kva που είναι τοποθετημένος σε μαξιλαράκι σύνδεσης dyn11  ενδέχεται να υποστεί ατύχημα εξάντλησης σε ουδέτερο σημείο εντός μισού έτους λειτουργίας, ενώ οι συνήθεις εργοστασιακές δοκιμές δεν μπορούν να εκθέσουν αυτόν τον κρυφό κίνδυνο.
