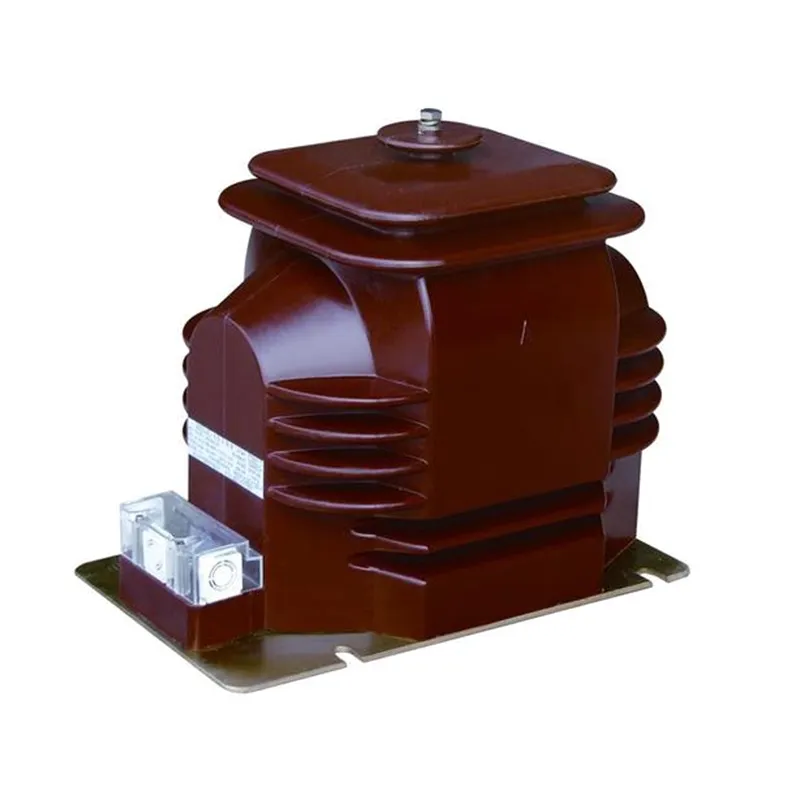

Καθώς τα ηλεκτρικά συστήματα διανομής γίνονται όλο και πιο περίπλοκα, η ακριβής μέτρηση της τάσης και η αξιόπιστη προστασία είναι πιο σημαντικά από ποτέ. ΕΝΑΜονοφασικός μετασχηματιστής δυναμικού 13,8 Kv σε Υποσταθμόδιαδραματίζει κρίσιμο ρόλο στην εξασφάλιση ακριβούς μετασχηματισμού τάσης για συστήματα μέτρησης, παρακολούθησης, προστασίας ρελέ και αυτοματισμού.
XiFaειδικεύεται στην παροχή υψηλής ποιότηταςΜονοφασικός μετασχηματιστής δυναμικού 13,8 Kv σε Υποσταθμόλύσεις σχεδιασμένες για σύγχρονα δίκτυα κοινής ωφέλειας, βιομηχανικούς υποσταθμούς, εγκαταστάσεις ανανεώσιμων πηγών ενέργειας και υποδομές διανομής ηλεκτρικής ενέργειας. Αυτό το άρθρο διερευνά τις αρχές λειτουργίας, την κατασκευή, τα οφέλη, τις τεχνικές προδιαγραφές, τις εφαρμογές, τα ζητήματα εγκατάστασης και τις απαιτήσεις συντήρησης αυτών των βασικών στοιχείων του υποσταθμού.
Ένας μετασχηματιστής δυναμικού (PT), που ονομάζεται επίσης μετασχηματιστής τάσης (VT), είναι ένας μετασχηματιστής οργάνων που έχει σχεδιαστεί για να μειώνει τα υψηλά επίπεδα πρωτογενούς τάσης σε τυποποιημένες χαμηλές δευτερεύουσες τάσεις κατάλληλες για όργανα μέτρησης, ρελέ προστασίας, συστήματα SCADA και εξοπλισμό παρακολούθησης.
A Μονοφασικός μετασχηματιστής δυναμικού 13,8 Kv σε Υποσταθμόμετατρέπει ειδικά τις τάσεις του συστήματος ισχύος μέσης τάσης περίπου 13,8 kV σε ασφαλείς και μετρήσιμες εξόδους όπως 120V, 110V ή άλλες τυποποιημένες τιμές.
Αυτοί οι μετασχηματιστές παρέχουν ηλεκτρική απομόνωση μεταξύ κυκλωμάτων υψηλής τάσης και συστημάτων ελέγχου χαμηλής τάσης διατηρώντας παράλληλα υψηλή ακρίβεια μέτρησης.
Η αρχή λειτουργίας βασίζεται στην ηλεκτρομαγνητική επαγωγή. Όταν το πρωτεύον τύλιγμα συνδέεται στο δίκτυο 13,8 kV, δημιουργείται μαγνητική ροή εντός του πυρήνα του μετασχηματιστή.
Αυτή η μαγνητική ροή προκαλεί μια αναλογική τάση στο δευτερεύον τύλιγμα σύμφωνα με την αναλογία στροφών μεταξύ πρωτεύοντος και δευτερεύοντος τυλίγματος.
Το σήμα χαμηλής τάσης που προκύπτει μπορεί να τροφοδοτήσει με ασφάλεια:
Με την ακριβή αναπαραγωγή της κυματομορφής της κύριας τάσης, ο μετασχηματιστής επιτρέπει αξιόπιστη παρακολούθηση και προστασία σε ολόκληρο τον υποσταθμό.
Ένας υψηλής ποιότητας μετασχηματιστής δυναμικού 13,8 kV αποτελείται από πολλά κρίσιμα εξαρτήματα που εξασφαλίζουν λειτουργική ασφάλεια και ακρίβεια μέτρησης.
| Συστατικό | Λειτουργία |
|---|---|
| Πρωτεύουσα περιέλιξη | Συνδέεται απευθείας στο σύστημα μέσης τάσης |
| Δευτερεύουσα περιέλιξη | Παρέχει μειωμένη τάση εξόδου για όργανα |
| Μαγνητικός Πυρήνας | Μεταφέρει αποτελεσματικά τη μαγνητική ροή |
| Σύστημα μόνωσης | Εξασφαλίζει διηλεκτρική αντοχή και ασφάλεια |
| Περίβλημα από πορσελάνη ή πολυμερές | Προστατεύει τα εσωτερικά εξαρτήματα από τις περιβαλλοντικές συνθήκες |
| Συναρμολόγηση τερματικού | Παρέχει ασφαλείς ηλεκτρικές συνδέσεις |
| Δομή Γείωσης | Βελτιώνει τη λειτουργική ασφάλεια |
Οι κατασκευαστές premium όπως το XiFa χρησιμοποιούν προηγμένα μονωτικά υλικά και τεχνικές ακριβείας περιέλιξης για να μεγιστοποιήσουν την αξιοπιστία και τη διάρκεια ζωής.
Αν και οι προδιαγραφές ποικίλλουν ανάλογα με τις απαιτήσεις του έργου, οι ακόλουθες παράμετροι βρίσκονται συνήθως σε εφαρμογές υποσταθμών.
| Παράμετρος | Τυπική τιμή |
|---|---|
| Ονομαστική τάση | 13,8 kV |
| Τύπος φάσης | Μονοφασικό |
| Συχνότητα | 50Hz / 60Hz |
| Δευτερεύουσα Τάση | 120V, 110V ή προσαρμοσμένη |
| Κατηγορία Ακρίβειας | 0,2, 0,5, 1,0 |
| Επίπεδο μόνωσης | Σύμφωνα με τα πρότυπα IEC/ANSI |
| Εγκατάσταση | Εξωτερική ή Εσωτερική |
| Μέθοδος Ψύξης | Φυσικός Αερόψυξη |
| Κατηγορία Προστασίας | Σχεδιασμός ανθεκτικός στις καιρικές συνθήκες |
Οι δυνητικοί μετασχηματιστές παρέχουν κλιμάκωση τάσης υψηλής ακρίβειας, επιτρέποντας ακριβή μέτρηση και ανάλυση συστήματος.
Τα προστατευτικά ρελέ βασίζονται σε ακριβείς εισόδους τάσης για τον εντοπισμό μη φυσιολογικών συνθηκών λειτουργίας γρήγορα και με ακρίβεια.
Με την απομόνωση του εξοπλισμού μέτρησης από τα κυκλώματα υψηλής τάσης, τα PT μειώνουν σημαντικά τους ηλεκτρικούς κινδύνους.
Η συνεχής παρακολούθηση της τάσης βελτιώνει τη λειτουργική ευαισθητοποίηση και υποστηρίζει προγράμματα προληπτικής συντήρησης.
Τα συστήματα μόνωσης υψηλής ποιότητας και τα ανθεκτικά περιβλήματα επιτρέπουν δεκαετίες αξιόπιστης λειτουργίας.
Οι σύγχρονοι υποσταθμοί εξαρτώνται όλο και περισσότερο από συστήματα ψηφιακής παρακολούθησης και αυτοματισμού που απαιτούν ακριβή δεδομένα τάσης.
Ο μονοφασικός μετασχηματιστής δυναμικού 13,8 kV χρησιμοποιείται ευρέως σε πολλούς τομείς.
Όπου απαιτείται ακριβής μέτρηση τάσης και προστασία, αυτοί οι μετασχηματιστές παίζουν καθοριστικό ρόλο.
Η επιλογή του σωστού PT απαιτεί προσεκτική αξιολόγηση αρκετών μηχανικών παραγόντων.
Βεβαιωθείτε ότι ο μετασχηματιστής ταιριάζει με την ονομαστική τάση του συστήματος και τις απαιτήσεις μόνωσης.
Οι εφαρμογές μέτρησης εσόδων απαιτούν συνήθως υψηλότερες κατηγορίες ακρίβειας από τα γενικά συστήματα παρακολούθησης.
Υπολογίστε το συνολικό συνδεδεμένο φορτίο από μετρητές, ρελέ και εξοπλισμό παρακολούθησης.
Λάβετε υπόψη την υγρασία, το επίπεδο ρύπανσης, το υψόμετρο, τη θερμοκρασία και τις σεισμικές απαιτήσεις.
Επαληθεύστε τη συμμόρφωση με τα πρότυπα IEC, ANSI, IEEE και τοπικών βοηθητικών προτύπων.
Η σωστή εγκατάσταση είναι απαραίτητη για την επίτευξη μακροπρόθεσμης αξιοπιστίας.
Η τήρηση αυτών των διαδικασιών ελαχιστοποιεί τα προβλήματα θέσης σε λειτουργία και βελτιώνει τη μακροζωία του εξοπλισμού.
Η τακτική συντήρηση εξασφαλίζει συνεχή απόδοση και αξιοπιστία του συστήματος.
| Δραστηριότητα Συντήρησης | Συνιστώμενη συχνότητα |
|---|---|
| Οπτική Επιθεώρηση | Μηνιαίος |
| Έλεγχος στεγανότητας ακροδεκτών | Τριμηνιαίος |
| Δοκιμή αντίστασης μόνωσης | Ετησίως |
| Καθαρισμός Μονωτών | Όπως απαιτείται |
| Θερμική Επιθεώρηση | Ετησίως |
| Επαλήθευση βαθμονόμησης | Σύμφωνα με τα πρότυπα κοινής ωφέλειας |
Η προληπτική συντήρηση μειώνει σημαντικά τις απροσδόκητες διακοπές λειτουργίας και το κόστος αντικατάστασης.
| Χαρακτηριστικό | Δυνητικός μετασχηματιστής (PT) | Μετασχηματιστής ρεύματος (CT) |
|---|---|---|
| Κύρια Λειτουργία | Μέτρηση Τάσης | Τρέχουσα Μέτρηση |
| Σύνδεση | Παράλληλο | Σειρά |
| Παραγωγή | Μειωμένη Τάση | Μειωμένο ρεύμα |
| Τυπική δευτερεύουσα τιμή | 110V ή 120V | 1Α ή 5Α |
| Εφαρμογή | Μέτρηση και προστασία | Μέτρηση και προστασία |
Και οι δύο μετασχηματιστές οργάνων συνεργάζονται για να παρέχουν πλήρη παρακολούθηση και προστασία του ηλεκτρικού συστήματος.
Η βιομηχανία ηλεκτρικής ενέργειας εξελίσσεται ταχέως προς ψηφιακούς υποσταθμούς και ευφυείς υποδομές δικτύου.
Οι μελλοντικές εξελίξεις περιλαμβάνουν:
Κατασκευαστές όπως η XiFa συνεχίζουν να επενδύουν σε προηγμένες τεχνολογίες μετασχηματιστών για να υποστηρίξουν αυτές τις αναδυόμενες απαιτήσεις του κλάδου.
Ο πρωταρχικός σκοπός του είναι να μειώσει με ασφάλεια τα επίπεδα υψηλής τάσης σε τυποποιημένες χαμηλές τάσεις κατάλληλες για συσκευές μέτρησης, μέτρησης και προστασίας.
Η ακριβής μέτρηση τάσης εξασφαλίζει αξιόπιστη χρέωση, παρακολούθηση συστήματος, ανίχνευση σφαλμάτων και συντονισμό προστασίας.
Ναί. Πολλά μοντέλα έχουν σχεδιαστεί ειδικά για εγκατάσταση σε εξωτερικό χώρο με συστήματα μόνωσης και στέγασης ανθεκτικά στις καιρικές συνθήκες.
Με την κατάλληλη συντήρηση, οι δυνητικοί μετασχηματιστές υψηλής ποιότητας συχνά παρέχουν διάρκεια ζωής άνω των 25 ετών.
Κατά την επιλογή και την εγκατάσταση δυνητικών μετασχηματιστών αναφέρονται συνήθως τα πρότυπα IEC, ANSI, IEEE και ειδικά για βοηθητικά προγράμματα.
Οι επιχειρήσεις κοινής ωφέλειας, οι βιομηχανικές εγκαταστάσεις, οι εγκαταστάσεις ανανεώσιμων πηγών ενέργειας, τα συστήματα μεταφορών, οι εργασίες εξόρυξης και τα εμπορικά δίκτυα ηλεκτρικής ενέργειας εξαρτώνται από αυτά.
A Μονοφασικός μετασχηματιστής δυναμικού 13,8 Kv σε Υποσταθμόείναι ένα θεμελιώδες στοιχείο για τη μέτρηση τάσης, την προστασία ρελέ, τη μέτρηση ενέργειας και την παρακολούθηση του συστήματος ισχύος. Η ικανότητά του να παρέχει ακριβή μετασχηματισμό τάσης διατηρώντας παράλληλα την ηλεκτρική απομόνωση το καθιστά απαραίτητο για σύγχρονους υποσταθμούς και βιομηχανικά συστήματα ισχύος.
Είτε υποστηρίζει δίκτυα διανομής κοινής ωφέλειας, έργα ανανεώσιμων πηγών ενέργειας ή βιομηχανικές εγκαταστάσεις, η επιλογή ενός αξιόπιστου μετασχηματιστή από έναν έμπειρο κατασκευαστή μπορεί να βελτιώσει σημαντικά τη λειτουργική ασφάλεια, την ακρίβεια μέτρησης και την αξιοπιστία του συστήματος.
Αναζητάτε μια αξιόπιστη και υψηλής απόδοσης λύση για το επόμενο έργο υποσταθμού σας;XiFaπροσφέρει επαγγελματικά σχεδιασμένους δυνητικούς μετασχηματιστές που έχουν σχεδιαστεί για να πληρούν τα απαιτητικά διεθνή πρότυπα και τις διαφορετικές απαιτήσεις εφαρμογών.Επικοινωνήστε μαζί μαςσήμερα για να συζητήσετε τις ανάγκες του έργου σας, να ζητήσετε τεχνική υποστήριξη ή να λάβετε μια προσαρμοσμένη προσφορά από την ομάδα ειδικών μας.
