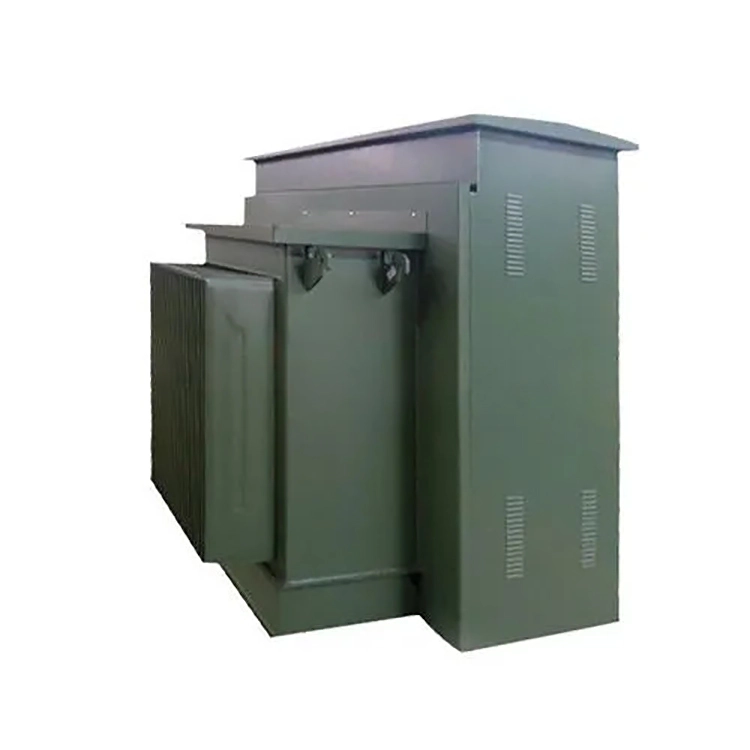

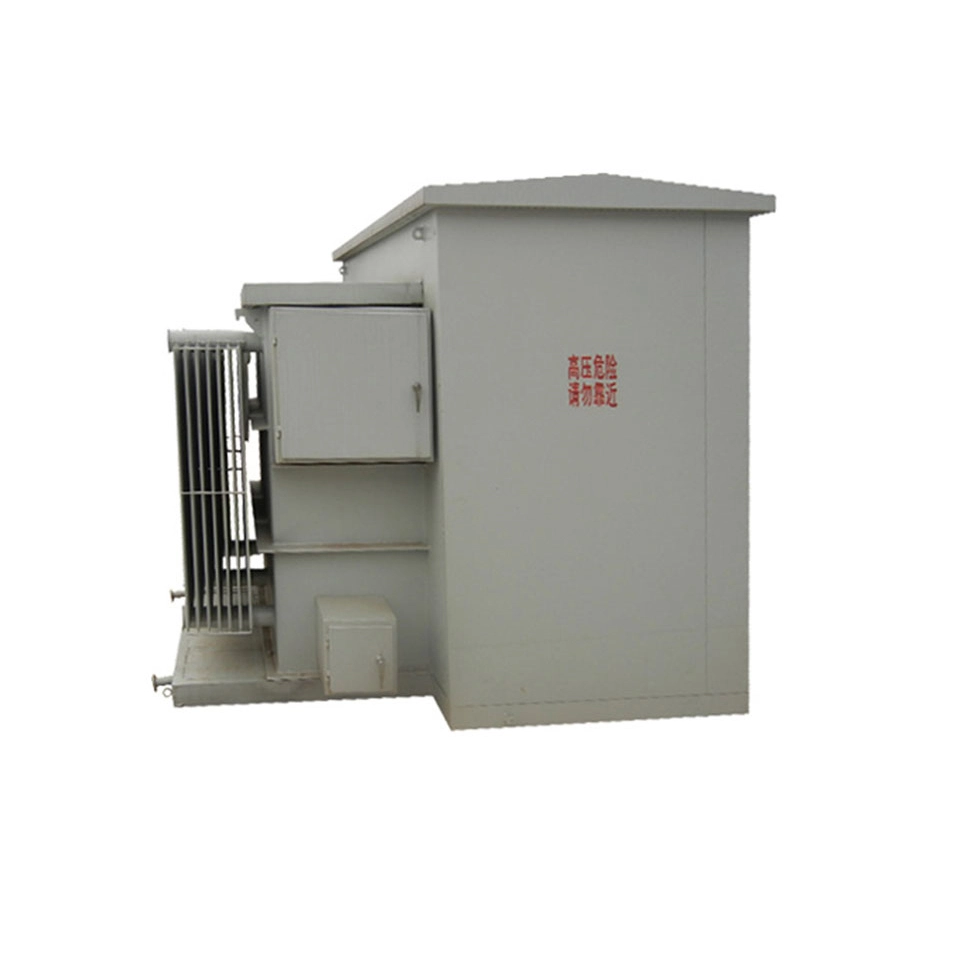

100 Kva 3 Φάσεις Padmounted Transformer

Ο μετασχηματιστής 3 φάσεων 100 kva είναι ένας ολοκληρωμένος πλήρης εξοπλισμός διανομής ισχύος σε εξωτερικούς χώρους. Το εσωτερικό του ντουλαπιού χωρίζεται σε τρεις ανεξάρτητους θαλάμους: θάλαμο υψηλής τάσης, θάλαμο μετασχηματιστή και θάλαμο χαμηλής τάσης.

Ενσωματώνει διακόπτες υψηλής τάσης, ασφάλειες, αλεξικέραυνο, κύριο σώμα μετασχηματιστή, διακόπτες διανομής χαμηλής τάσης, μετρητές και διάφορες συσκευές προστασίας. Η συνολική διάταξη είναι προσεγμένη και συμπαγής και δεν χρειάζεται να κατασκευαστεί ξεχωριστός χώρος διανομής ρεύματος.

Η τυπική προδιαγραφή τάσης του μετασχηματιστή. Υιοθετεί την ομάδα σύνδεσης Dyn11 και λειτουργεί σε βιομηχανική συχνότητα 50 hertz. Τα ονομαστικά ρεύματα υψηλής και χαμηλής τάσης ταιριάζουν ώστε να πληρούν τις απαιτήσεις. Η απόδοση μετάδοσης του μετασχηματιστή είναι σταθερή και αξιόπιστη. Ο μετασχηματιστής 100 kva που είναι τοποθετημένος σε επίθεμα 3 φάσεων έχει εξαιρετικές δυνατότητες απαγωγής θερμότητας. Έχει δύο μορφές ψύξης: αυτοψυκτικό με λάδι και ψύξη ξηρού αέρα. Διαθέτει επίσης προστατευτικά χαρακτηριστικά από τη σκόνη και τη βροχή.

Οι απώλειες λειτουργίας είναι μικρές, ο θόρυβος λειτουργίας είναι μικρός και είναι εξοπλισμένο με πολλαπλούς μηχανισμούς προστασίας ασφαλείας για υπερφόρτωση, βραχυκύκλωμα και κεραυνό. Έχει ισχυρή ικανότητα κατά των παρεμβολών, μπορεί να προσαρμοστεί σε περίπλοκες εξωτερικές περιβαλλοντικές λειτουργίες για μεγάλο χρονικό διάστημα, έχει εξαιρετική σταθερότητα τροφοδοσίας και η μετέπειτα συντήρηση και επισκευή είναι σχετικά απλές.

Τεχνικές προδιαγραφές:

Ε: Για έναν μετασχηματιστή 3 φάσεων 100 kva, όταν είναι εγκατεστημένος σε εξωτερικό χώρο, γιατί πρέπει να διακρίνονται δύο διαμορφώσεις, δηλαδή "τύπος τροφοδοσίας δικτύου δακτυλίου" και "τύπος ακτινικού τροφοδότη";

Α: Κάτω από τη διαμόρφωση του τροφοδότη ακτινοβολίας, η κύρια πλευρά του μετασχηματιστή συνδέεται μόνο με ένα μόνο καλώδιο και δεν υπάρχει διακόπτης φορτίου μέσα, με αποτέλεσμα μια απλή δομή και χαμηλότερο κόστος. Ωστόσο, το μοιραίο μειονέκτημα αυτής της μεθόδου είναι ότι όταν ο μετασχηματιστής 3 φάσεων 100 kva χρειάζεται συντήρηση ή αυτό το τμήμα του καλωδίου αποτύχει, ολόκληρη η παροχή ρεύματος του τροφοδότη πρέπει να διακοπεί, προκαλώντας την πλήρη απενεργοποίηση όλων των μεταγενέστερων χρηστών στην ίδια γραμμή. Η αξιοπιστία του τροφοδοτικού εξαρτάται πλήρως από τη συνέχεια ενός μόνο καναλιού.

Κάτω από τη διαμόρφωση του τροφοδότη δικτύου δακτυλίου, η κύρια πλευρά του μετασχηματιστή 3 φάσεων 100 kva είναι δεσμευμένη με δύο εισερχόμενες θύρες διασύνδεσης και έναν ενσωματωμένο διακόπτη φορτίου, ο οποίος μπορεί να συνδεθεί σε σειρά στο κύκλωμα δικτύου δακτυλίου. Όταν ο ίδιος ο μετασχηματιστής πρέπει να τεθεί εκτός λειτουργίας ή ένα καλώδιο στη μία πλευρά αστοχήσει, ο διακόπτης φορτίου μπορεί να λειτουργήσει για να απομονώσει τον μετασχηματιστή 3 φάσεων 100 kva από το δίκτυο δακτυλίου, διατηρώντας παράλληλα τη συνέχεια της κύριας γραμμής κορμού του δικτύου δακτυλίου, επιτρέποντας σε άλλους χρήστες να εξακολουθούν να τροφοδοτούνται με την προγραμματισμένη ισχύ συντήρησης από την άλλη πλευρά. τα σφάλματα της κύριας γραμμής και του καλωδίου απομονώνουν μόνο το ελαττωματικό τμήμα χωρίς να επεκτείνεται η περιοχή διακοπής ρεύματος. Αν και αυτή η διαμόρφωση προσθέτει έναν κύριο εξοπλισμό πλευρικού διακόπτη και έναν δεύτερο εισερχόμενο δακτύλιο, το κόστος αυξάνεται κατά περίπου 15% έως 20%, αλλά βελτιώνει σημαντικά τους δείκτες διαθεσιμότητας ισχύος του συστήματος διανομής.

Εξοπλισμός

Λεπτομέρεια προϊόντος

Τύπος δαχτυλιδιού

Τύπος τερματικού

Σώμα μετασχηματιστή

Προϊόν σε Διαδικασία

Κέντρο Δοκιμών

Εργαστήριο τυλίγματος
