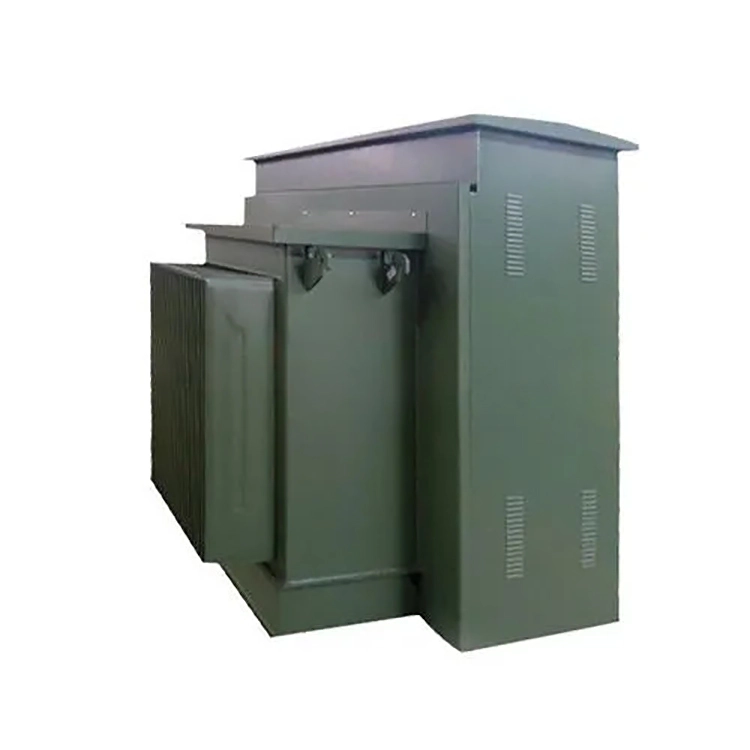

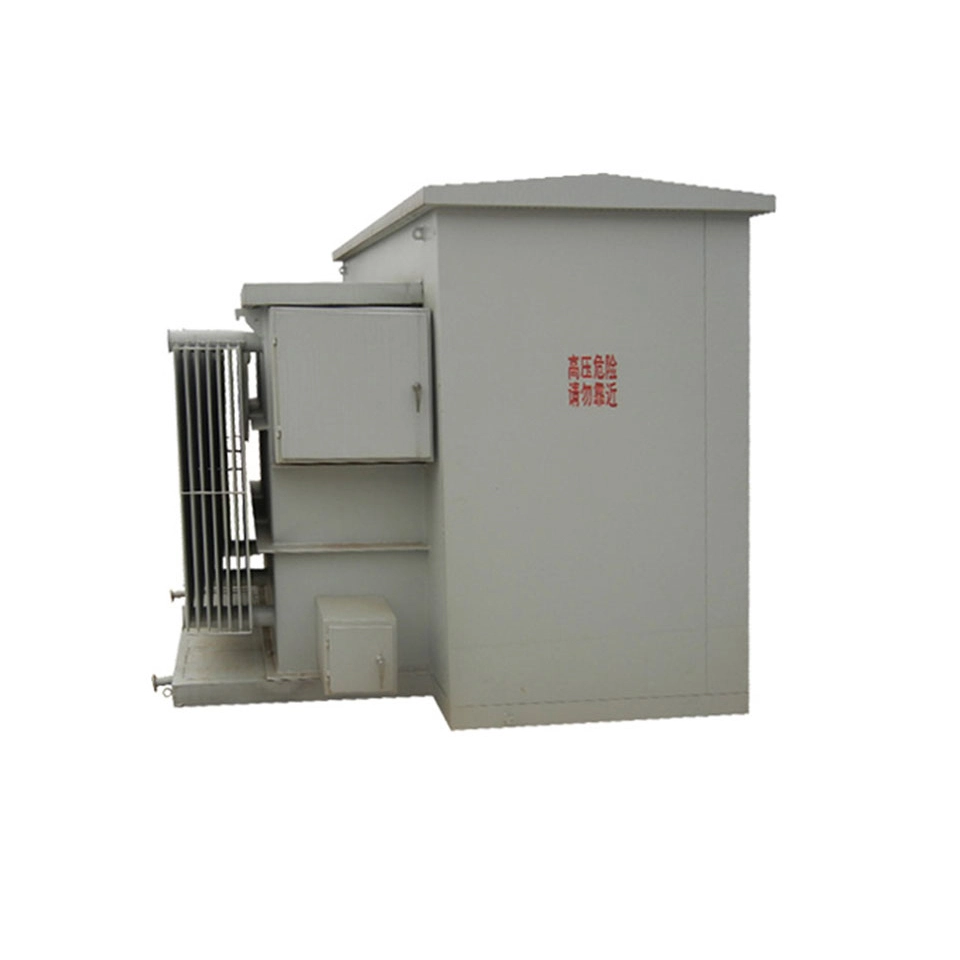

Μετασχηματιστής ισχύος 2,5 mva Mineral Oil Mounted Pad

Το ορυκτέλαιο χρησιμεύει ως μέσο μόνωσης και ψύξης και είναι η πιο παραδοσιακή και ώριμη επιλογή μονωτικού υγρού στη βιομηχανία μετασχηματιστών ισχύος. Έτσι, ο μετασχηματιστής ισχύος 2,5 mva που είναι τοποθετημένος σε μαξιλαράκι ορυκτελαίου έχει εξαιρετική απόδοση ηλεκτρικής μόνωσης, καλή θερμική αγωγιμότητα και πλεονεκτήματα οικονομικής απόδοσης. Σε σύγκριση με εναλλακτικά υγρά μόνωσης όπως οι φυσικοί εστέρες, αν και το ορυκτέλαιο έχει χαμηλότερο σημείο ανάφλεξης, έχει καλύτερη ρευστότητα χαμηλής θερμοκρασίας και μεγαλύτερη αξιοπιστία σε ψυχρές περιοχές κατά τη λειτουργία.

Ο μετασχηματιστής βύσματος υποστηρίζει δύο τύπους εισερχόμενης γραμμής: Ο πρώτος είναι ο τύπος τροφοδοτικού δικτύου δακτυλίου, ο οποίος είναι εξοπλισμένος με δύο σετ πρωτευόντων δακτυλίων (συνολικά 6, τόσο για τις εισερχόμενες όσο και για τις εξερχόμενες γραμμές) και έναν εσωτερικό διακόπτη φορτίου τεσσάρων θέσεων. Μπορεί να συνδέσει τον μετασχηματιστή σε σειρά στο κύκλωμα του δικτύου δακτυλίου, επιτρέποντας την απομόνωση σφαλμάτων και τη συνεχή συντήρηση. Ο μετασχηματιστής ισχύος 2,5 mva που είναι τοποθετημένος σε μαξιλαράκι ορυκτελαίου συνιστάται συνήθως για αυτήν τη διαμόρφωση. Ο τύπος ακτινωτής τροφοδοσίας είναι εξοπλισμένος μόνο με έναν πρωτεύοντα δακτύλιο και παρέχει τροφοδοσία μονής γραμμής, με χαμηλότερο κόστος αλλά αντίστοιχα μειωμένη αξιοπιστία.

Η σύνθετη αντίσταση βραχυκυκλώματος είναι μια σημαντική παράμετρος ενός μετασχηματιστή, που επηρεάζει άμεσα το επίπεδο του ρεύματος βραχυκυκλώματος του συστήματος και του ρυθμού ρύθμισης της τάσης. Η τυπική τιμή σύνθετης αντίστασης ενός μετασχηματιστή ισχύος που είναι τοποθετημένος σε ταμπόν είναι 5,0% έως 7,5%, και η τιμή στόχου σχεδιασμού ορίζεται συνήθως στο 5,75%. Μια σύνθετη αντίσταση 5,75% σημαίνει ότι όταν συμβαίνει τριφασικό βραχυκύκλωμα στη δευτερεύουσα πλευρά, το ρεύμα βραχυκυκλώματος είναι περίπου 1/0,0575 του ονομαστικού ρεύματος, που είναι περίπου 17,4 φορές το ονομαστικό ρεύμα. Λαμβάνοντας ως παράδειγμα την πλευρά της χαμηλής τάσης 400 V, το ονομαστικό ρεύμα είναι περίπου 3608A και το ρεύμα βραχυκυκλώματος είναι περίπου 62,8 kA, το οποίο είναι εντός του εύρους που μπορεί να αντέξει ο διακόπτης μέσης τάσης.

Κατά τη διάρκεια πλήρους φορτίου, η πτώση τάσης είναι περίπου 5,75%, η οποία είναι αποδεκτή για γενικά βιομηχανικά φορτία. Σύμφωνα με το πρότυπο IEC 60076, ο μετασχηματιστής ισχύος 2,5 mva που είναι τοποθετημένος σε μαξιλαράκι ορυκτελαίου έχει την ικανότητα βραχυκυκλώματος να αντέχει τα θερμικά φαινόμενα και τα φαινόμενα δυναμικής σταθερότητας.

Τεχνική παράμετρος:

Ε: Για έναν μετασχηματιστή ισχύος 2,5 mva που είναι τοποθετημένος σε μαξιλαράκι ορυκτελαίου, γιατί εξακολουθεί να είναι απαραίτητο να προσέχετε την απώλεια χωρίς φορτίο όταν λειτουργεί υπό συνθήκες ελαφρού φορτίου ή χωρίς φορτίο για μεγάλο χρονικό διάστημα;

Α: Δεδομένου ότι η απώλεια χωρίς φορτίο αποτελείται κυρίως από δύο μέρη: Πρώτον, απώλεια υστέρησης: η απώλεια ενέργειας που δημιουργείται όταν ο πυρήνας του σιδήρου μαγνητίζεται επανειλημμένα σε ένα εναλλασσόμενο μαγνητικό πεδίο. Δεύτερον, απώλεια δινορευμάτων: η απώλεια θερμότητας που προκαλείται από το ρεύμα κυκλοφορίας που προκαλείται στον πυρήνα του σιδήρου από το εναλλασσόμενο μαγνητικό πεδίο.

Ακόμα κι αν η δευτερεύουσα πλευρά του μετασχηματιστή ισχύος είναι εντελώς ανοιχτή κυκλωμένη ή σε κατάσταση χωρίς φορτίο, η κύρια πλευρά του εξακολουθεί να καταναλώνει μια σταθερή ποσότητα απώλειας χωρίς φορτίο. Και η απώλεια χωρίς φορτίο οδηγεί σε μετρήσιμους και συνεχώς συσσωρευόμενους λογαριασμούς ηλεκτρικής ενέργειας. Για σενάρια με χρόνο λειτουργίας άνω των 3000 ωρών, κατά την επιλογή του μοντέλου, θα πρέπει να δίνεται προτεραιότητα σε εκείνα με χαμηλότερες απώλειες χωρίς φορτίο (όπως η χρήση φύλλων πυριτίου με προσανατολισμό υψηλής μαγνητικής αγωγιμότητας ή πυρήνων από άμορφο κράμα). Ακόμη και αν το αρχικό κόστος προμήθειας αυξηθεί κατά 15 έως 20%, η διαφορά μπορεί να ανακτηθεί μέσω εξοικονόμησης κόστους ηλεκτρικής ενέργειας εντός δύο ετών.

Εξοπλισμός

Λεπτομέρεια προϊόντος

Τύπος δαχτυλιδιού

Τύπος τερματικού

Σώμα μετασχηματιστή

Προϊόν σε Διαδικασία

Κέντρο Δοκιμών

Εργαστήριο τυλίγματος
