Μετασχηματιστής ισχύος εξωτερικού χώρου 10 Mva 33 έως 6,6 Kv

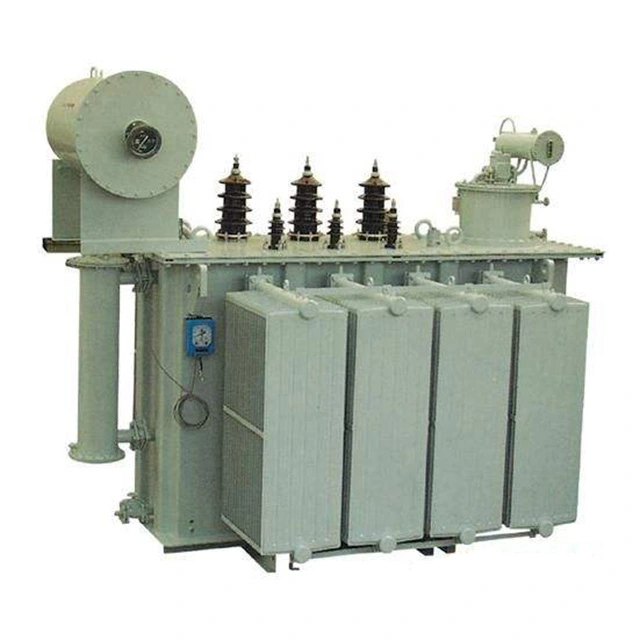

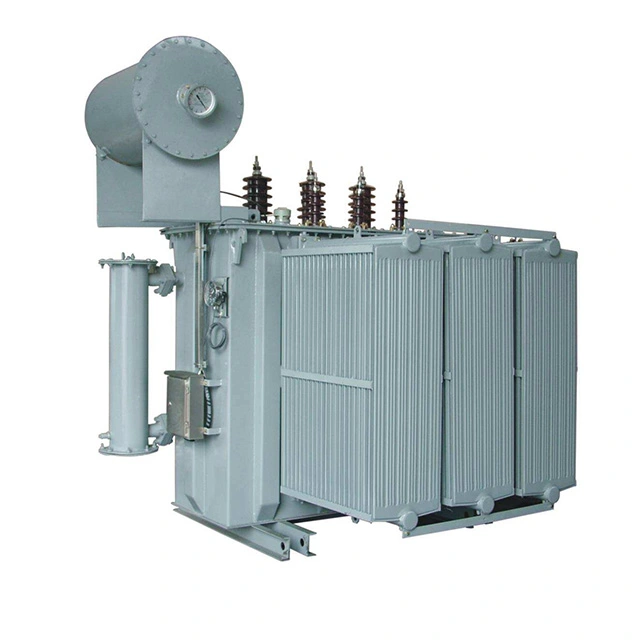

Ο εξωτερικός μετασχηματιστής ισχύος 10 mva 33 έως 6,6 kv με χωρητικότητα 10 mva και εύρος τάσης από 33 έως 6,6 kv, είναι ένας τύπος μετασχηματιστή ισχύος εξωτερικού χώρου. Η ονομαστική του τάση είναι 10 mva, με την πλευρά της υψηλής τάσης στα 33 kv και την πλευρά της χαμηλής τάσης στα 6,6 kv. Είναι ένας βασικός εξοπλισμός μετασχηματιστών μεσαίου μεγέθους για βιομηχανικές και μεταλλευτικές επιχειρήσεις καθώς και βιομηχανικά πάρκα και συμμορφώνεται πλήρως με τα πρότυπα IEC. Ο εξωτερικός μετασχηματιστής ισχύος 10 mva 33 έως 6,6 kv  αποτελείται κυρίως από τρία μέρη περιελίξεων, πυρήνα σιδήρου και μονωτικό λάδι.

Οι περιελίξεις είναι το ηλεκτρικό μέρος του μετασχηματιστή. Γενικά κατασκευάζεται με περιέλιξη μονωμένου επίπεδου χάλκινου σύρματος ή στρογγυλού χάλκινου σύρματος σε καλούπι περιέλιξης. Οι περιελίξεις τοποθετούνται στη στήλη σιδήρου πυρήνα του εξωτερικού μετασχηματιστή ισχύος 10 mva 33 έως 6,6 kv. Οι περιελίξεις χαμηλής τάσης βρίσκονται στο εσωτερικό στρώμα και οι περιελίξεις υψηλής τάσης τοποθετούνται έξω από την περιέλιξη χαμηλής τάσης. Μεταξύ των περιελίξεων χαμηλής τάσης και του σιδερένιου πυρήνα και μεταξύ των περιελίξεων υψηλής τάσης και των περιελίξεων χαμηλής τάσης, χρησιμοποιούνται μονωτικά υλικά για την κατασκευή χιτωνίων για τον διαχωρισμό τους, ώστε να επιτευχθεί μόνωση.

Ο σιδερένιος πυρήνας είναι το κύριο τμήμα μαγνητικής διαδρομής του εξωτερικού μετασχηματιστή ισχύος 10 mva 33 έως 6,6 kv. Συνήθως κατασκευάζεται με στοίβαξη πυριτίου που περιέχει φύλλα πυριτίου θερμής ή ψυχρής έλασης με πάχος 0,35 ή 0,5 mm και επικαλυμμένα με μονωτική βαφή. Ο πυρήνας του σιδήρου χωρίζεται σε δύο μέρη: τη στήλη σιδήρου πυρήνα και τον ζυγό. Η στήλη του πυρήνα σιδήρου είναι εξοπλισμένη με την περιέλιξη και ο ζυγός χρησιμοποιείται για να κλείσει το μαγνητικό κύκλωμα. Οι βασικές μορφές της δομής του πυρήνα του σιδήρου περιλαμβάνουν τον τύπο της καρδιάς και τον τύπο του κελύφους.

Τεχνική παράμετρος:

Ποιες είναι οι διάφορες μορφές εγκατάστασης μετασχηματιστή ισχύος εξωτερικού χώρου 10 mva 33 έως 6,6 kv;

Στην ηλεκτρική μηχανική, η εγκατάσταση μετασχηματιστών εξωτερικού χώρου αποτελείται κυρίως από δύο μορφές: εγκατάσταση σε πόλο και εγκατάσταση επίγεια. Ανεξάρτητα από τη μέθοδο που υιοθετείται, η ασφάλεια έρχεται πάντα πρώτη. Στο πιο εμφανές σημείο γύρω από τον μετασχηματιστή, πρέπει να κρεμαστεί μια εμφανής προειδοποιητική πινακίδα για να υπενθυμίζει στους περαστικούς να μην πλησιάζουν.

Για εξωτερικό μετασχηματιστή ισχύος 10 mva 33 έως 6,6 kv που είναι εγκατεστημένος στο έδαφος, πρέπει να προστεθεί ένας προστατευτικός φράκτης με ύψος όχι μικρότερο από 1,7 μέτρα γύρω του και να υπάρχει επαρκής ασφαλής χώρος λειτουργίας μεταξύ του φράχτη και της πλατφόρμας του μετασχηματιστή.

Για την εγκατάσταση σε στύλους ή πύργους, απαιτείται όλα τα καλώδια υψηλής και χαμηλής τάσης να χρησιμοποιούν μονωμένους αγωγούς και το τμήμα χαμηλής τάσης μπορεί επίσης να χρησιμοποιεί γυμνούς ζυγούς. Όλα τα εξαρτήματα σιδήρου που χρησιμοποιούνται πρέπει να είναι γαλβανισμένα για την αποφυγή σκουριάς και διάβρωσης.

Εάν η εγκατάσταση γίνει στο έδαφος, το ύψος της βάσης συνήθως ορίζεται γύρω στα 500mm. Αυτή η βάση συνήθως κατασκευάζεται με τούβλα ή χυμένο σκυρόδεμα και στη συνέχεια η επιφάνεια λειαίνεται με τσιμεντοκονία 1:2. Ο επίπεδος χάλυβας ή ο χάλυβας με κανάλια πρέπει να τοποθετηθεί στην επιφάνεια για να χρησιμεύσει ως τροχιά κίνησης για τον μετασχηματιστή.

Κατά την εγκατάσταση, είναι απαραίτητο να διασφαλιστεί ότι η τροχιά είναι επίπεδη και ότι το εύρος τροχιάς ταιριάζει απόλυτα με το εύρος τροχών του μετασχηματιστή για να διασφαλιστεί η σταθερή λειτουργία.
