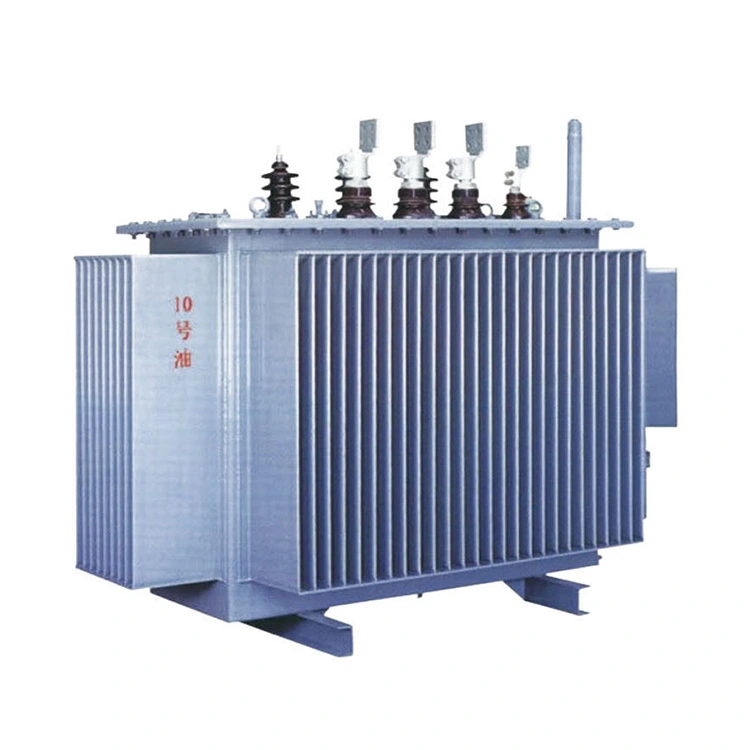

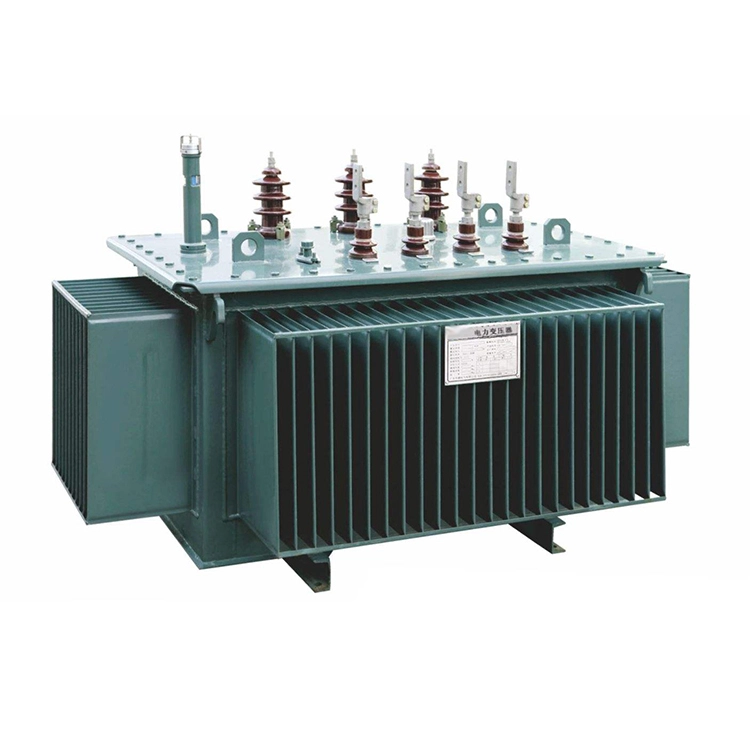

500kva 11kv έως 0,415kv 3φασικός μετασχηματιστής ισχύος

Ο 3φασικός μετασχηματιστής στάθμης 500kva 11kv έως 0,415kv είναι ένας τριφασικός μετασχηματιστής κατεβάσματος 500 kv. Η κύρια πλευρική τάση είναι 11 kv και η δευτερεύουσα τάση είναι 0,415 kv. Ο μετασχηματιστής είναι εξοπλισμένος με έναν εναλλάκτη ανοιχτού κυκλώματος. Το εύρος βρύσης στην κύρια πλευρά είναι ±2*2,5% και η ομάδα σύνδεσης είναι Dyn11.

Ο μετασχηματιστής ισχύος 3 φάσεων 11kv έως 0,415kv 500kva είναι σχεδιασμένος με προηγμένη τεχνολογία και χρησιμοποιεί υλικά και εξαρτήματα υψηλής ποιότητας, διασφαλίζοντας την αξιόπιστη ποιότητα και τη μεγάλη διάρκεια ζωής του, κατάλληλο για διάφορα σενάρια.

Πρώτον, η συμπαγής δομή και το ελαφρύ του το καθιστούν κατάλληλο για εγκατάσταση σε διάφορα περιβάλλοντα. Δεύτερον, η χρήση υλικών υψηλής ποιότητας μπορεί να αντισταθεί σε σκληρά περιβάλλοντα, όπως περιβάλλοντα με υγρασία και ψεκασμό αλατιού. Επιπλέον, λόγω του χαμηλού επιπέδου θορύβου του, ο τριφασικός μετασχηματιστής ισχύος 500kva 11kv έως 0,415kv είναι πολύ κατάλληλος για χρήση σε οικιστικές και εμπορικές περιοχές.

Τεχνική παράμετρος:

Ε: Ποιες επαγγελματικές δυνατότητες και πλεονεκτήματα εφαρμογής διαθέτει ο μετασχηματιστής ισχύος 500kva 11kv έως 0,415kv 3 φάσεων;

Α: Ολόκληρο το μηχάνημα υιοθετεί την βιομηχανική ομάδα σύνδεσης Dyn11, η οποία μπορεί να καταστείλει αποτελεσματικά τις αρμονικές παρεμβολές στο σύστημα ισχύος, να εξισορροπήσει την τριφασική τάση εξόδου και να βελτιώσει σημαντικά την προσαρμοστικότητα του εξοπλισμού σε τριφασικά μη ισορροπημένα φορτία.

Ο τριφασικός μετασχηματιστής ισχύος 500kva 11kv έως 0,415kv είναι εξοπλισμένος με τυπική σύνθετη αντίσταση βραχυκυκλώματος 4,5% και μπορεί να περιορίσει αποτελεσματικά το ρεύμα κρούσης κατά τη διάρκεια σφαλμάτων βραχυκυκλώματος δικτύου, παρέχοντας ολοκληρωμένη προστασία για τις εσωτερικές περιελίξεις και τη δομή του πυρήνα από ζημιές.

Ο μετασχηματιστής ισχύος 3 φάσεων 500kva 11kv έως 0,415kv είναι εξοπλισμένος με έναν εναλλάκτη βρύσης χωρίς διέγερση, που διαθέτει ±2×2,5% δυνατότητες ρύθμισης τάσης πέντε επιπέδων. Η βηματική ρύθμιση μπορεί να ολοκληρωθεί χωρίς διακοπή ρεύματος και μπορεί να προσαρμοστεί με ευελιξία στις τοπικές διακυμάνσεις της τάσης του δικτύου, διασφαλίζοντας ότι η τάση τροφοδοσίας από την πλευρά της χαμηλής τάσης παραμένει πάντα εντός του κατάλληλου εύρους.

Η μέθοδος ψύξης υιοθετεί την ώριμη και αξιόπιστη μέθοδο ONAN, που βασίζεται στη φυσική κυκλοφορία του μονωτικού λαδιού και της μεταφοράς αέρα για απαγωγή θερμότητας, η οποία μπορεί να καλύψει τις απαιτήσεις για μακροχρόνια αδιάλειπτη σταθερή λειτουργία.

Ο πυρήνας είναι κατασκευασμένος από φύλλα πυριτίου με προσανατολισμό ψυχρής έλασης υψηλής μαγνητικής αγωγιμότητας και οι περιελίξεις είναι κατασκευασμένες από υλικό χαλκού υψηλής καθαρότητας χωρίς οξυγόνο. Αυτό μειώνει σημαντικά τις απώλειες μηδενικού φορτίου και φορτίου σε επίπεδο υλικού, με αποτέλεσμα χαμηλότερη κατανάλωση ενέργειας λειτουργίας και καλύτερο έλεγχο της αύξησης της θερμοκρασίας.

Η πλευρά χαμηλής τάσης έχει σχεδιαστεί με τάση εξόδου 0,415 kV, αφήνοντας επαρκές περιθώριο πτώσης τάσης γραμμής, διασφαλίζοντας ότι ο τερματικός ηλεκτρικός εξοπλισμός μπορεί να αποκτήσει σταθερά την τυπική τάση λειτουργίας 400 V.

Ο μετασχηματιστής ισχύος 500kva 11kv έως 0,415kv 3 φάσεων υιοθετεί μια πλήρως σφραγισμένη δομή δεξαμενής λαδιού κατά της διάβρωσης, με εξαιρετική αντοχή στη σκόνη, αδιάβροχη και στεγανή απόδοση, ικανή να καλύψει τις ανάγκες διαφόρων εσωτερικών και εξωτερικών περιβαλλόντων εγκατάστασης. Ο εξοπλισμός έχει χαμηλό θόρυβο λειτουργίας και σταθερή απόδοση μόνωσης και μπορεί να επιτύχει διάρκεια ζωής σχεδιασμού έως και 30 χρόνια υπό τυποποιημένη λειτουργία και λογικές συνθήκες φορτίου.
