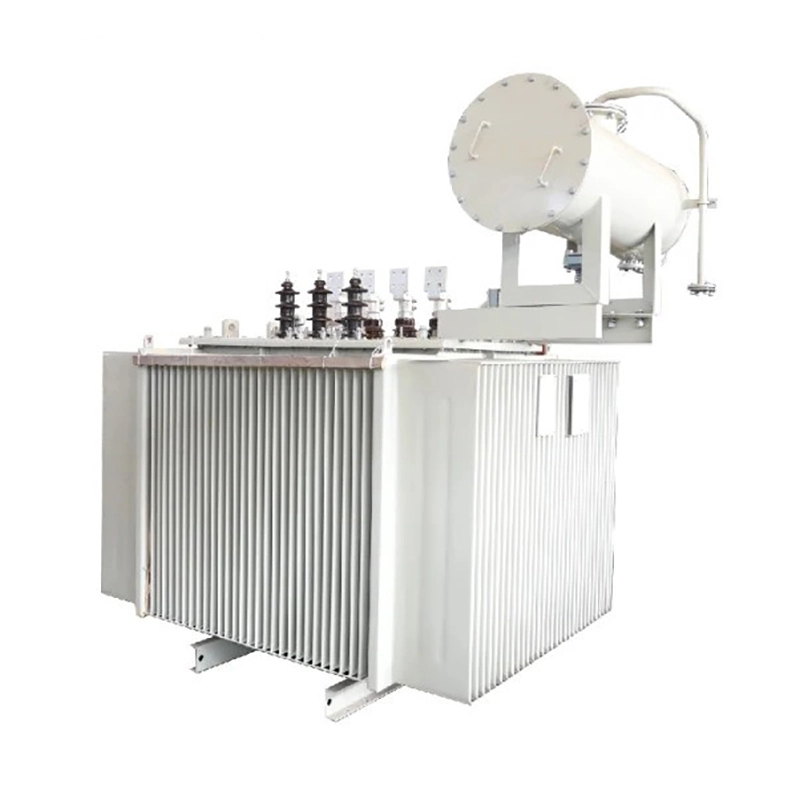

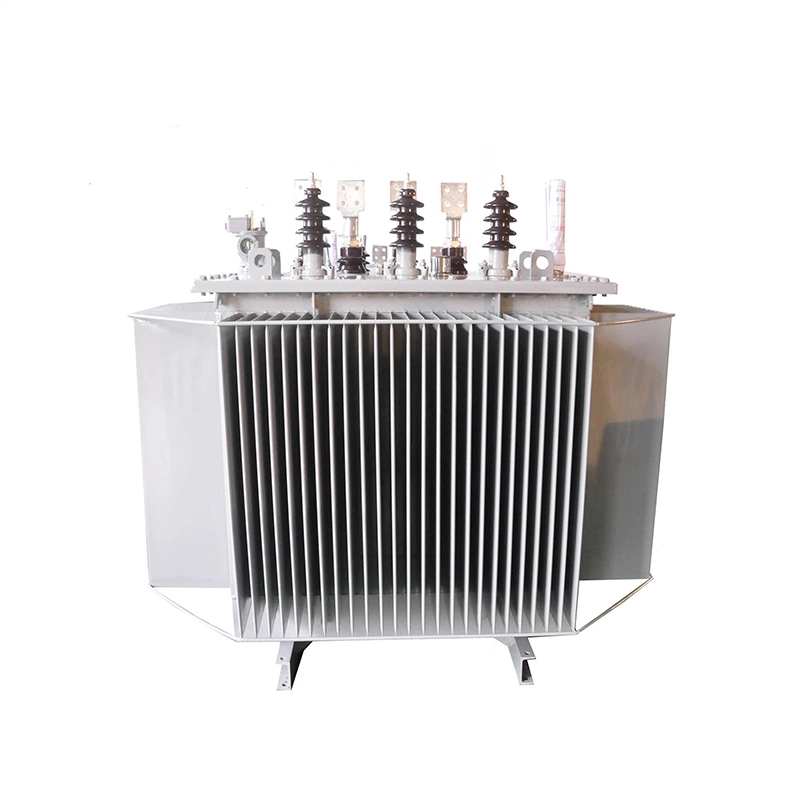

Μετασχηματιστής ισχύος 22kv 1000kva Βυθισμένο σε λάδι

Ο πυρήνας του μετασχηματιστή ισχύος 22 kv 1000 kva βυθισμένου σε λάδι είναι κατασκευασμένος από μαγνητικό πυρήνα φερρίτη ψυχρής έλασης με κόκκους υψηλής μαγνητικής απορρόφησης. Ο πυρήνας είναι με μια πλήρως κεκλιμένη δομή άρθρωσης από πολυστρωματικούς πυρήνες. Η στήλη του πυρήνα έχει μια κυκλική διατομή πολλαπλών επιπέδων και ο ζυγός και ο πυρήνας έχουν την ίδια περιοχή διατομής.

Μετασχηματιστής ισχύος 22 kv 1000 kva βυθισμένο σε λάδι έχει μια δεξαμενή λαδιού βυθισμένη στο λάδι που αποτελείται από κυματιστά τοιχώματα. Το εσωτερικό είναι επικαλυμμένο με βαφή ανθεκτική στη σκόνη και το στρώμα βαφής είναι ισχυρό. Η κυματιστή ψύκτρα έχει αποτέλεσμα ψύξης και η σκληρότητά της μπορεί να αντισταθμίσει τις αλλαγές βάρους του λαδιού του μετασχηματιστή που προκαλούνται από τη ρύθμιση της θερμοκρασίας του περιβάλλοντος.

Επομένως, ο σφραγισμένος μετασχηματιστής δεν έχει δεξαμενή λαδιού, μειώνοντας το συνολικό σχετικό ύψος του μετασχηματιστή. Όταν συσκευάζεται το βυθισμένο λάδι μετασχηματιστή ισχύος 1000 kva 22 kv, υιοθετείται η τεχνολογία επεξεργασίας πλήρωσης λαδιού κενού, αφαιρώντας εντελώς την υγρασία στον μετασχηματιστή και το λάδι του μετασχηματιστή δεν έρχεται σε επαφή με τον αέρα.

Αυτό εμποδίζει αποτελεσματικά το νερό και το οξυγόνο να εισέλθουν στον μετασχηματιστή και να προκαλέσουν τη συνεχή φθορά της μόνωσης του μετασχηματιστή. Το λάδι του μετασχηματιστή είναι πιθανό να γεράσει, επομένως δεν χρειάζεται να διεξάγετε τακτικές δοκιμές δειγμάτων λαδιού.

Τεχνική παράμετρος μετασχηματιστή ισχύος 22 kv 1000 kva βυθισμένο σε λάδι:

Γιατί ο σιδερένιος πυρήνας του λαδιού μετασχηματιστή ισχύος 22 kv 1000 kva είναι βυθισμένος γειωμένος;

Όταν ένας μετασχηματιστής ισχύος λειτουργεί κανονικά, ο σιδερένιος πυρήνας πρέπει να έχει ένα αξιόπιστο σημείο γείωσης. Χωρίς γείωση, η αιωρούμενη τάση μεταξύ του πυρήνα του σιδήρου και του εδάφους θα προκαλούσε διαλείπουσα εκκένωση διάσπασης μεταξύ του πυρήνα του σιδήρου και του εδάφους. Μόλις ο πυρήνας του σιδήρου γειωθεί σε ένα μόνο σημείο, εξαλείφεται η πιθανότητα σχηματισμού αιωρούμενου δυναμικού στον πυρήνα σιδήρου. Ωστόσο, όταν ο πυρήνας του σιδήρου έχει περισσότερα από ένα σημεία γείωσης, το ανομοιόμορφο δυναμικό μεταξύ των πυρήνων σιδήρου θα σχηματίσει ένα κυκλοφορούν ρεύμα μεταξύ των σημείων γείωσης, προκαλώντας υπερθέρμανση σε πολλαπλά σημεία γείωσης του πυρήνα σιδήρου. Αυτό μπορεί να οδηγήσει σε σφάλμα γείωσης πολλών σημείων όπου ο πυρήνας του σιδήρου βραχυκυκλώνει, με αποτέλεσμα αυξημένη απώλεια σιδήρου, η οποία επηρεάζει σοβαρά την απόδοση και την κανονική λειτουργία του μετασχηματιστή και μπορεί ακόμη και να προκαλέσει διακοπή λόγω έντονης δράσης αερίου.

Ο καμένος και λιωμένος τοπικός πυρήνας σιδήρου μπορεί να προκαλέσει βραχυκύκλωμα μεταξύ των τσιπς σιδήρου, αυξάνοντας την απώλεια σιδήρου και επηρεάζοντας σοβαρά την απόδοση και την κανονική λειτουργία του μετασχηματιστή, απαιτώντας αντικατάσταση των φύλλων πυριτίου του πυρήνα σιδήρου για επισκευή. Επομένως, ο μετασχηματιστής ισχύος 22kv 1000kva βυθισμένος σε λάδι δεν επιτρέπεται να έχει πολλαπλά σημεία γείωσης. μπορεί να έχει και πρέπει να έχει ακριβώς ένα σημείο γείωσης.
