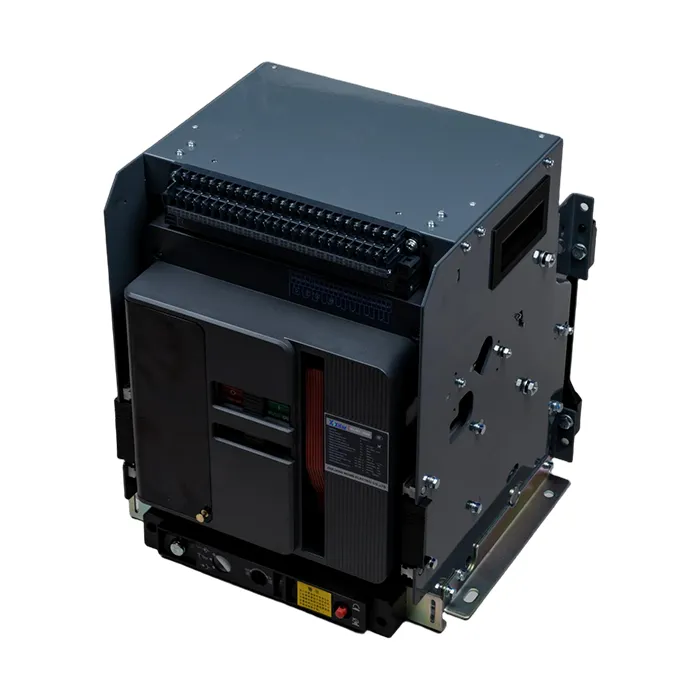

Air Circuit Breaker (ACB)είναι μια κρίσιμη συσκευή προστασίας χαμηλής τάσης που χρησιμοποιείται ευρέως σε βιομηχανικά, εμπορικά και συστήματα διανομής ηλεκτρικής ενέργειας υποδομής. Αυτός ο περιεκτικός οδηγός εξηγεί τι είναι ένας διακόπτης κυκλώματος αέρα ACB, πώς λειτουργεί, τη δομή του, τους τύπους, τις τεχνικές παραμέτρους, τις οδηγίες εγκατάστασης, σύγκριση με άλλους διακόπτες κυκλώματος και πώς να επιλέξετε το σωστό ACB για την εφαρμογή σας. Είτε είστε ηλεκτρολόγος μηχανικός, διευθυντής προμηθειών ή ολοκληρωμένος συστήματος, αυτό το άρθρο θα σας βοηθήσει να κατανοήσετε γιατί οι λύσεις Air Circuit Breaker ACB είναι απαραίτητες για αξιόπιστη και ασφαλή διανομή ισχύος.
ΕναΔιακόπτης κυκλώματος αέρα (ACB)είναι μια συσκευή προστασίας κυκλώματος χαμηλής τάσης που χρησιμοποιεί τον αέρα ως μέσο πυρόσβεσης τόξου. Έχει σχεδιαστεί για να προστατεύει τα ηλεκτρικά κυκλώματα από υπερφορτίσεις, βραχυκυκλώματα και σφάλματα γείωσης.
Τα ACB χρησιμοποιούνται συνήθως σε συστήματα διανομής ισχύος έως 690V και ονομασίες ρεύματος που κυμαίνονται από 630A έως 6300A. Συνήθως εγκαθίστανται σε κύριους πίνακες διανομής, πίνακες γεννητριών και βιομηχανικά συστήματα ελέγχου.
Σύγχρονα ACB, όπως αυτά που κατασκευάζονται απόΞιφά, έχουν σχεδιαστεί για να πληρούν τα διεθνή πρότυπα και να διασφαλίζουν αξιόπιστη προστασία ισχύος σε απαιτητικά περιβάλλοντα.
Η αρχή λειτουργίας ενός διακόπτη κυκλώματος αέρα βασίζεται στη διακοπή τόξου στον αέρα σε ατμοσφαιρική πίεση.
Ο σχεδιασμός του αγωγού τόξου είναι κρίσιμος για τη διασφάλιση της ταχείας εξάλειψης του τόξου και την ελαχιστοποίηση της ζημιάς στις επαφές.
| Συστατικό | Λειτουργία |
|---|---|
| Κύριες Επαφές | Μεταφέρετε ρεύμα φορτίου και ανοίξτε κατά τη διάρκεια σφάλματος |
| Arc Chute | Σβήνει το τόξο κατά τη διακοπή |
| Μονάδα Ταξιδίου | Ανιχνεύει υπερφόρτωση και βραχυκύκλωμα |
| Μηχανισμός Λειτουργίας | Ελέγχει την ενέργεια ανοίγματος και κλεισίματος |
| Βοηθητικές επαφές | Παρέχετε ένδειξη κατάστασης |
Τα προηγμένα μοντέλα ACB μπορεί να περιλαμβάνουν έξυπνες μονάδες προστασίας, διεπαφές επικοινωνίας και ψηφιακά συστήματα παρακολούθησης.
| Παράμετρος | Τυπικό εύρος |
|---|---|
| Βαθμολογημένο τρέχον (σε) | 630A – 6300A |
| Ονομαστική τάση (Ue) | 400V – 690V |
| Ικανότητα θραύσης (Icu) | Έως 100 kA |
| Πολωνοί | 3P / 4P |
| Χαρακτηριστικό | ACB | MCCB |
|---|---|---|
| Τρέχουσα βαθμολογία | Έως 6300A | Έως 1600Α |
| Εφαρμογή | Κύρια διανομή | Κυκλώματα διακλάδωσης |
| Συντήρηση | Εξυπηρετικός | Περιωρισμένος |
Ξιφάπαρέχει υψηλής ποιότητας λύσεις Air Circuit Breaker ACB σχεδιασμένες για αξιοπιστία, ασφάλεια και έξυπνο έλεγχο.
Προστατεύει τα ηλεκτρικά κυκλώματα από υπερφόρτωση, βραχυκύκλωμα και συνθήκες σφάλματος.
Κυρίως σε κύρια συστήματα διανομής χαμηλής τάσης.
Το ACB χρησιμοποιεί αέρα για την κατάσβεση τόξου, ενώ το VCB χρησιμοποιεί κενό.
Συνιστάται η τακτική επιθεώρηση ετησίως ή σύμφωνα με τις οδηγίες του κατασκευαστή.
Ο διακόπτης Air Circuit Breaker ACB διαδραματίζει ζωτικό ρόλο στη διασφάλιση της ηλεκτρικής ασφάλειας και της αξιοπιστίας του συστήματος στα σύγχρονα δίκτυα διανομής ηλεκτρικής ενέργειας. Επιλέγοντας ένα ACB υψηλής απόδοσης από έναν αξιόπιστο κατασκευαστή όπωςΞιφάεξασφαλίζει μακροπρόθεσμη προστασία, λειτουργική αποτελεσματικότητα και συμμόρφωση με τα παγκόσμια πρότυπα.
Εάν αναζητάτε αξιόπιστες και υψηλής ποιότητας λύσεις ACB για αυτόματο διακόπτη αέρα προσαρμοσμένες στις ανάγκες της εφαρμογής σας,επικοινωνήστε μαζί μαςσήμερα για επαγγελματική υποστήριξη και ανταγωνιστικές τιμές.
