Περίληψη άρθρου:Η επιλογή ενός διακόπτη απομόνωσης τριφασικών ασφαλειών AC απαιτεί προσεκτική εξέταση του ονομαστικού ρεύματος, της συμβατότητας των ασφαλειών, της διαμόρφωσης του πόλου, των διαστάσεων εγκατάστασης και της προστασίας από βραχυκύκλωμα. Η Wenzhou Xifa Electrical Equipment Co., Ltd. παρέχει εξαρτήματα διανομής ισχύος για συγκροτήματα μετασχηματιστών, ηλεκτρικούς πίνακες και βιομηχανικά συστήματα ισχύος. Αυτός ο οδηγός εξηγεί τους βασικούς παράγοντες που πρέπει να ελέγξουν οι αγοραστές πριν επιλέξουν ένα κατάλληλο μοντέλο.
Κατά την επιλογή ενός διακόπτη απομόνωσης τριφασικών ασφαλειών AC, λαμβάνουμε πρώτα υπόψη τον εξοπλισμό που θα εξυπηρετήσει και τις συνθήκες λειτουργίας του κυκλώματος. Εφαρμογές όπως ερμάρια διανομής, συγκροτήματα μετασχηματιστών και βιομηχανικά συστήματα ισχύος ενδέχεται να απαιτούν διαφορετικές τιμές ρεύματος, διατάξεις τοποθέτησης και χαρακτηριστικά προστασίας.
Πριν συγκρίνουν μοντέλα, οι αγοραστές θα πρέπει να επιβεβαιώσουν την τάση του συστήματος, το αναμενόμενο ρεύμα λειτουργίας, τα χαρακτηριστικά φορτίου, το διαθέσιμο ρεύμα βραχυκυκλώματος, το περιβάλλον εγκατάστασης και την απαιτούμενη διαμόρφωση πόλου.
Για παράδειγμα, ένας απομονωτής ασφαλειών που είναι εγκατεστημένος στην πλευρά χαμηλής τάσης ενός μετασχηματιστή διανομής πρέπει να ταιριάζει με την ονομαστική τιμή του κυκλώματος και το σχέδιο προστασίας ολόκληρου του συγκροτήματος. Η επιλογή ενός μοντέλου με βάση μόνο την τρέχουσα βαθμολογία μπορεί να οδηγήσει σε προβλήματα συμβατότητας κατά την εγκατάσταση ή τη λειτουργία.
Ελέγξτε τη διαθεσιμότηταle διαμορφώσεις οn το AC Three Phase Fuse Isolator Sμάγισσα σιeγια την οριστικοποίηση των προδιαγραφών.
Το ρεύμα πλαισίου και το ονομαστικό ρεύμα ασφάλειας περιγράφουν διαφορετικά χαρακτηριστικά. καρέ καρέent αναγνωριστικόies tη τρέχουσα κλάση του διακόπτη, ενώ το ονομαστικό ρεύμα ασφάλειας αναφέρεται στην ονομαστική ονομαστική τιμή της εγκατεστημένης ασφάλειας. Η ασφάλεια πρέπει να είναι συμβατή με το διακόπτη και κατάλληλη για την προστασία του πραγματικού κυκλώματος.
Σύμφωνα με τις προδιαγραφές του παρεχόμενου προϊόντος από την Wenzhou Xifa Electrical Equipment Co., Ltd., οι διαθέσιμες τιμές ρεύματος πλαισίου κυμαίνονται από 63 A έως 630 A.
| Ρεύμα πλαισίου | Αναφερόμενες αξιολογήσεις ασφαλειών | Μέγεθος ασφάλειας |
|---|---|---|
| 63 Α | 10, 20, 30, 40, 50, 63 Α | 00C |
| 160 Α | 63, 80, 100, 125, 160 Α | 0 |
| 250 Α | 160 Α; 200, 250 Α | 0; 1 |
| 400 Α | 300, 315, 400 Α | 2 |
| 630 Α | 400, 500, 630 Α | 3 |
Σημείωση: Αυτές οι τιμές συνοψίζουν τις παραμέτρους του παρεχόμενου προϊόντος. Επιβεβαιώστε τον συμβατό τύπο ασφάλειας και την ακριβή ονομασία για το επιλεγμένο μοντέλο πριν την παραγγελία.
Η ασφάλεια πρέπει να επιλέγεται σύμφωνα με το φορτίο, την ισχύ του αγωγού και τον απαιτούμενο συντονισμό προστασίας. Τα κυκλώματα κινητήρα και τα κυκλώματα μετασχηματιστή μπορεί να έχουν διαφορετικά ρεύματα εκκίνησης και χαρακτηριστικά σφάλματος, επομένως η ίδια ονομαστική ασφάλεια δεν είναι κατάλληλη για κάθε εφαρμογή.
Ένας διακόπτης απομόνωσης τριφασικών ασφαλειών εναλλασσόμενου ρεύματος συνδυάζει την απομόνωση κυκλώματος με προστασία υπερέντασης που βασίζεται σε ασφάλειες. Οι αγοραστές θα πρέπει να αξιολογήσουν αυτές τις λειτουργίες ξεχωριστά για να διασφαλίσουν ότι η συσκευή πληροί τις απαιτήσεις της εγκατάστασης.
Μια ασφάλεια από μόνη της δεν καθορίζει την απόδοση βραχυκυκλώματος ολόκληρου του συγκροτήματος. Ο διακόπτης, η ασφάλεια, οι αγωγοί και ο προστατευτικός εξοπλισμός ανάντη πρέπει να συντονίζονται σύμφωνα με τις ονομαστικές τους ικανότητες. Η απομόνωση συντήρησης πρέπει επίσης να ακολουθεί τις ισχύουσες διαδικασίες ηλεκτρικής ασφάλειας.
Αφού ελέγξουν την ηλεκτρική συμβατότητα, οι αγοραστές θα πρέπει να επαληθεύσουν τη διαμόρφωση του πόλου, τη διάταξη τοποθέτησης, τις συνολικές διαστάσεις και τον χώρο σύνδεσης. Οι παρεχόμενες πληροφορίες προϊόντος περιλαμβάνουν τριπολικές και τετραπολικές διαμορφώσεις, καθώς και επιλογές εγκατάστασης μπροστινού και πλευρικού τύπου για τα κατάλληλα μοντέλα.
| Στοιχείο επιλογής | Τι να ελέγξετε | Γιατί έχει σημασία |
|---|---|---|
| Διαμόρφωση πόλων | Τριπολικό ή τετραπολικό μοντέλο | Ταιριάζει με τις απαιτήσεις απομόνωσης κυκλώματος και ουδέτερου. |
| Διάταξη τοποθέτησης | Εγκατάσταση μπροστινού ή πλευρικού τύπου | Εξασφαλίζει συμβατότητα με τη διάταξη του πίνακα. |
| Διαστάσεις | Πλάτος, ύψος, βάθος και θέσεις οπών τοποθέτησης | Αποτρέπει παρεμβολές με καλωδιώσεις και παρακείμενα εξαρτήματα. |
| Συνδέσεις | Απαιτήσεις διάταξης καλωδίων ή ζυγών και αγωγών | Υποστηρίζει αξιόπιστες ηλεκτρικές συνδέσεις. |
Για παράδειγμα, οι δημοσιευμένες διαστάσεις για τη σειρά μπροστινού τύπου 160 A παραθέτουν τη διάσταση Α ως 164 mm για το τριπολικό μοντέλο και 200 mm για το τετραπολικό μοντέλο. Αυτή η διαφορά δείχνει γιατί οι αγοραστές πρέπει να ελέγχουν το σχέδιο για την ακριβή διαμόρφωση αντί να υποθέτουν ότι τα μοντέλα με την ίδια βαθμολογία πλαισίου έχουν ίδιες διαστάσεις.
Πριν παραγγείλετε, συγκρίνετε το σχέδιο διαστάσεων του κατασκευαστή με τη διάταξη του πίνακα. Αφήστε αρκετό χώρο για τη λειτουργία της λαβής, την κάμψη των καλωδίων, τα ηλεκτρικά διάκενα και την αντικατάσταση της ασφάλειας.
Η τεχνική τεκμηρίωση βοηθά τους αγοραστές να επιβεβαιώσουν εάν ένα προϊόν πληροί τις απαιτήσεις του έργου. Συνιστούμε να ζητήσετε το φύλλο δεδομένων προϊόντος, το σχέδιο διαστάσεων, τις ισχύουσες αναφορές δοκιμών και την επιβεβαίωση του συμβατού προτύπου ασφαλειών πριν εγκρίνετε ένα μοντέλο.
Η Wenzhou Xifa Electrical Equipment Co., Ltd. ειδικεύεται στην έρευνα, την ανάπτυξη και την κατασκευή προϊόντων διανομής ισχύος για συστήματα 0,4 kV έως 35 kV. Η γκάμα προϊόντων της περιλαμβάνει διακόπτες κυκλώματος αέρα, διακόπτες κυκλώματος χυτευμένης θήκης, μετασχηματιστές ρεύματος, μετασχηματιστές δυναμικού, αλεξικέραυνα και ασφάλειες εγκατάλειψης.
Βρίσκεται στη Ζώνη Οικονομικής Ανάπτυξης Yueqing, Zhejiang, Κίνα, η εταιρεία είναι υποκατάστημα της Conso Electrical Science and Technology Co., Ltd., η οποία κατασκευάζει μετασχηματιστές διανομής, συμπαγείς υποσταθμούς και διακόπτες κενού από το 2006.
Η εταιρεία δηλώνει ότι τα προϊόντα της κατασκευάζονται σύμφωνα με τα συστήματα διαχείρισης ποιότητας ISO 9001 και περιβαλλοντικής διαχείρισης ISO 14001 και ότι οι σχετικές τεχνικές προδιαγραφές πληρούν τις απαιτήσεις CE και UL. Οι αγοραστές θα πρέπει να ζητήσουν τα ισχύοντα πιστοποιητικά ή αναφορές δοκιμών για να επαληθεύσουν την κατάσταση συμμόρφωσης του συγκεκριμένου μοντέλου.
Άλλα ζητήματα αγοράς περιλαμβάνουν τη διαθεσιμότητα εφεδρικών ασφαλειών, την καθοδήγηση εγκατάστασης, τον χρόνο παράδοσης και την τεχνική υποστήριξη μετά την πώληση. Αυτές οι λεπτομέρειες μπορεί να επηρεάσουν τη θέση σε λειτουργία και τη συντήρηση, ιδιαίτερα όταν ο διακόπτης αποτελεί μέρος ενός μεγαλύτερου συγκροτήματος ηλεκτρικής διανομής.

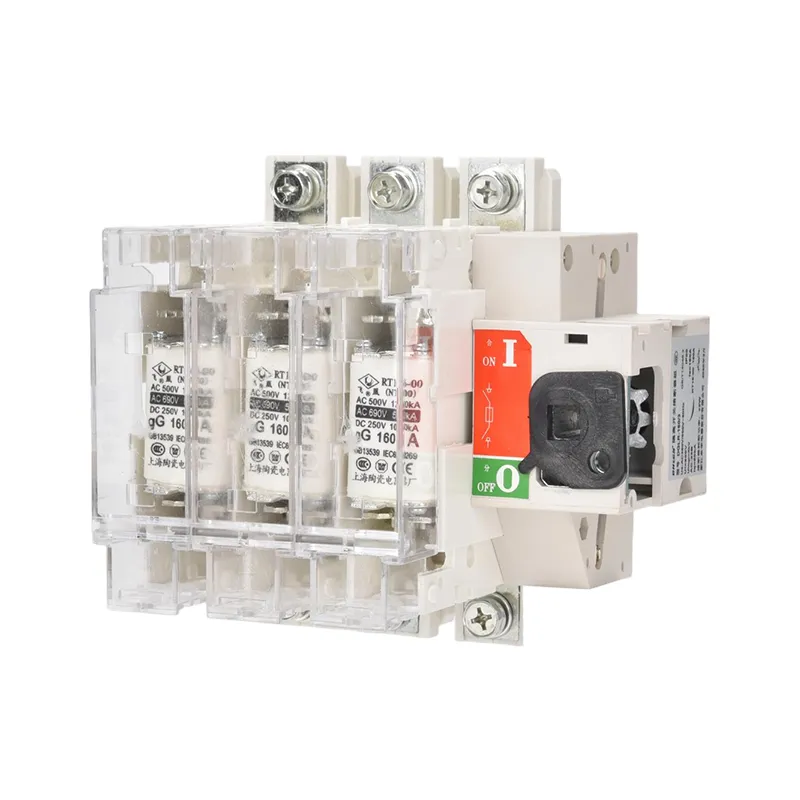

Για λεπτομέρειες προϊόντος, επισκεφτείτε τη σελίδα προϊόντος AC Three Phase Fuse Isolator Switch ή επικοινωνήστε με την Wenzhou Xifa Electrical Equipment Co., Ltd..
Ένας διακόπτης απομόνωσης τριφασικών ασφαλειών εναλλασσόμενου ρεύματος χρησιμοποιείται για την απομόνωση ενός τριφασικού κυκλώματος εναλλασσόμενου ρεύματος και την παροχή προστασίας από υπερένταση με βάση τις ασφάλειες σε συμβατά συστήματα διανομής χαμηλής τάσης. Τυπικές εφαρμογές περιλαμβάνουν ερμάρια διανομής, συγκροτήματα μετασχηματιστών και βιομηχανικές εγκαταστάσεις ισχύος.
Ελέγξτε το ρεύμα σχεδιασμού κυκλώματος, την ισχύ του αγωγού, τα χαρακτηριστικά φορτίου και τις συνθήκες σφάλματος. Στη συνέχεια, επιλέξτε ένα συμβατό ονομαστικό πλαίσιο διακόπτη και ασφάλεια με βάση τον απαιτούμενο συντονισμό προστασίας και τα ισχύοντα ηλεκτρικά πρότυπα.
Το ρεύμα πλαισίου προσδιορίζει την τρέχουσα τάξη του διακόπτη, ενώ το ονομαστικό ρεύμα ασφαλειών προσδιορίζει την ονομαστική ονομαστική τιμή ρεύματος της εγκατεστημένης ασφάλειας. Η επιλεγμένη ασφάλεια πρέπει να είναι συμβατή με το διακόπτη και κατάλληλη για την προστασία του κυκλώματος.
Η επιλογή εξαρτάται από τη διαμόρφωση του κυκλώματος και από το εάν απαιτείται ουδέτερη απομόνωση. Επιβεβαιώστε τη διάταξη των πόλων σε σχέση με το σχεδιασμό του συστήματος, το σχέδιο γείωσης και τους ισχύοντες κανόνες εγκατάστασης.
Μόνο εάν η συγκεκριμένη συσκευή έχει βαθμολογηθεί για την προβλεπόμενη λειτουργία μεταγωγής. Ελέγξτε τις αξιολογήσεις λειτουργίας και την κατηγορία χρήσης του κατασκευαστή αντί να υποθέσετε ότι κάθε μονωτήρας μπορεί να διακόψει το κανονικό ρεύμα φορτίου.
Δώστε την τάση του συστήματος, την απαιτούμενη ονομαστική τιμή ρεύματος, τις προδιαγραφές της ασφάλειας, τη διαμόρφωση πόλου, τη διάταξη τοποθέτησης, τις διαστάσεις εγκατάστασης, την ποσότητα και τα ισχύοντα πρότυπα. Ένα μονογραμμικό διάγραμμα ή σχέδιο πίνακα μπορεί να βοηθήσει στην επιβεβαίωση της συμβατότητας του προϊόντος.
Η επιλογή ενός διακόπτη απομόνωσης τριφασικών ασφαλειών AC απαιτεί προσεκτική ανασκόπηση των ηλεκτρικών χαρακτηριστικών, των χαρακτηριστικών των ασφαλειών, των διαστάσεων εγκατάστασης και των συνθηκών λειτουργίας. Ο έλεγχος αυτών των στοιχείων πριν από την παραγγελία συμβάλλει στη μείωση των αλλαγών εγκατάστασης και υποστηρίζει την αξιόπιστη λειτουργία εντός του συστήματος διανομής. Η Wenzhou Xifa Electrical Equipment Co., Ltd. παρέχει πληροφορίες προϊόντος και τεχνική υποστήριξη για να βοηθήσει τους πελάτες να εντοπίσουν τις κατάλληλες διαμορφώσεις για τις εφαρμογές τους.
-
