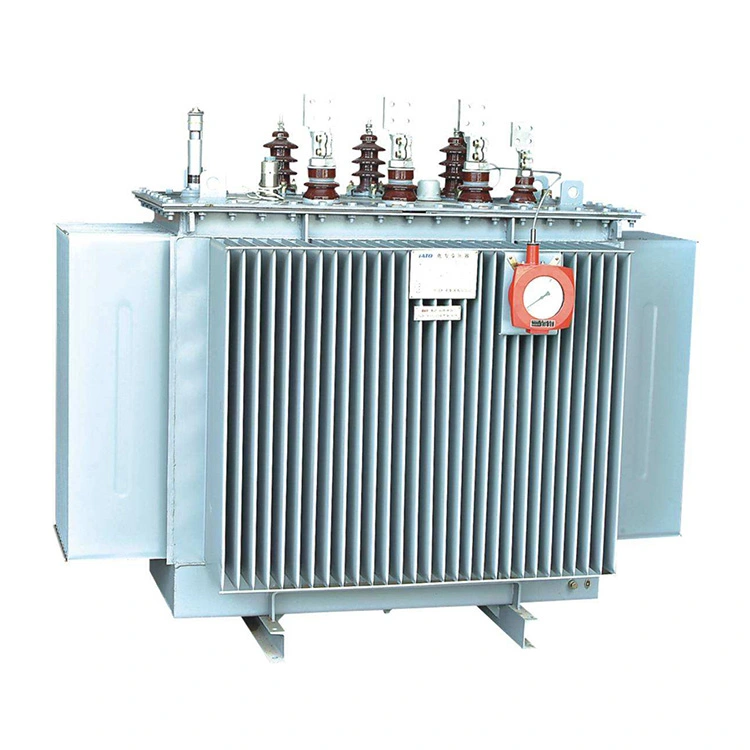

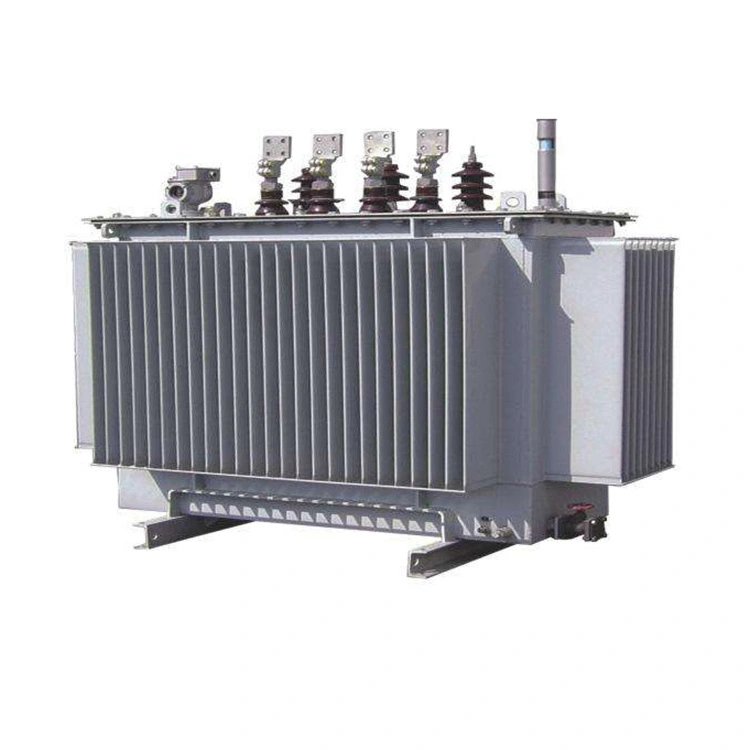

Μετασχηματιστής ισχύος 10kv 1600kva βυθισμένου σε λάδι

Ο πυρήνας του μετασχηματιστή ισχύος 10kv 1600kva βυθισμένου σε λάδι κατασκευάζεται με στοίβαξη φύλλων πυριτίου υψηλής ποιότητας ψυχρής έλασης. Αυτό μειώνει σημαντικά την απώλεια χωρίς φορτίο και το ρεύμα χωρίς φορτίο. Ο πυρήνας είναι συνδεδεμένος μεταξύ τους για να εξασφαλιστεί η στεγανότητά του και να ελαχιστοποιηθεί ο θόρυβος. Τόσο οι περιελίξεις υψηλής όσο και χαμηλής τάσης τυλίγονται με χαλκό χωρίς οξυγόνο. Η περιέλιξη χαμηλής τάσης υιοθετεί μια δομή διπλού σπειροειδούς ή τεσσάρων σπειροειδών, ενώ η περιέλιξη υψηλής τάσης υιοθετεί μια πολυστρωματική κυλινδρική δομή.

Η σύνδεση μετασχηματιστή ισχύος βυθισμένου σε λάδι 10 kv 1600 kva υιοθετεί την τεχνολογία Dyn11, η οποία μειώνει τον αντίκτυπο των αρμονικών στο ηλεκτρικό δίκτυο και βελτιώνει την ποιότητα τροφοδοσίας. Υιοθετεί μια πλήρως σφραγισμένη δομή, η οποία παρατείνει τη διάρκεια ζωής.

Ο μετασχηματιστής ισχύος 10 kv 1600 kva δεν χρειάζεται συντήρηση και ο πραγματικός μετρούμενος θόρυβος είναι χαμηλότερος από τον τυπικό. Σε αντίθεση με τους συνηθισμένους μετασχηματιστές βυθισμένου σε λάδι, οι πλήρως σφραγισμένοι μετασχηματιστές δεν απαιτούν δεξαμενή λαδιού. Οι αλλαγές στον όγκο λαδιού μπορούν να ρυθμιστούν αυτόματα και να αντισταθμιστούν από την ελαστικότητα των κυματοειδών πλακών στη δεξαμενή λαδιού.

Τεχνική παράμετρος:

Τα χαρακτηριστικά του μετασχηματιστή ισχύος 10kv 1600kva βυθισμένου σε λάδι

1. Ο πυρήνας του κατασκευάζεται με στοίβαξη φύλλων προσανατολισμένου χάλυβα πυριτίου πάχους 0,18 έως 0,3 χιλιοστών μέσω διαδικασιών σφράγισης και διάτμησης, γεγονός που εξασφαλίζει καλή σταθερότητα.

2.Το πηνίο είναι κατασκευασμένο από καθαρό χαλκό. Για κυκλώματα υψηλής τάσης, χρησιμοποιείται σύρμα με εμαγιέ πολυιμίδιο. ενώ για κυκλώματα χαμηλής τάσης, υιοθετείται σύρμα χαλκού χωρίς οξυγόνο ή φύλλο χαλκού για τη βελτίωση της απόδοσης αντίστασης βραχυκυκλώματος.

3"Η χρήση του συμβόλου σύνδεσης "Dyn11" μπορεί να αποφύγει την επιρροή των αρμονικών υψηλής τάξης. Αντιστέκεται αποτελεσματικά στις επιπτώσεις των μη αντισταθμιζόμενων φορτίων και βελτιώνει την ποιότητα της παροχής ρεύματος."

4.Ο μετασχηματιστής ισχύος 10kv 1600kva βυθισμένου σε λάδι χρησιμοποιεί έγχυση λαδιού κενού για την αφαίρεση φυσαλίδων αέρα από τον πυρήνα, διασφαλίζοντας τη σταθερότητα της απόδοσης μόνωσης.

5.Ο μετασχηματιστής υποβάλλεται σε αυστηρούς ελέγχους πριν φύγει από το εργοστάσιο και συμμορφώνεται πλήρως με τα πρότυπα IEC και ISO.

Η διαδικασία κατασκευής και η δομή των πλήρως στεγανοποιημένων μετασχηματιστών που βυθίζονται στο λάδι είναι διαφορετικές από αυτές των συνηθισμένων μετασχηματιστών βυθισμένου σε λάδι.

(1) Το σώμα του πλήρως σφραγισμένου μετασχηματιστή βυθισμένου σε λάδι είναι γεμάτο με λάδι υπό κενό, το οποίο αφαιρεί εντελώς την υγρασία και τον αέρα από τα μονωτικά υλικά, διασφαλίζοντας τη μακροπρόθεσμη διάρκεια λειτουργίας του μετασχηματιστή.

(2) Για τους πλήρως σφραγισμένους μετασχηματιστές ισχύος 10kv 1600kva βυθισμένου σε λάδι, η δεξαμενή λαδιού υιοθετεί μια δεξαμενή κυματοειδούς τύπου ή μια πτυσσόμενη συσκευή απαγωγής θερμότητας και η δεξαμενή λαδιού εξαλείφεται. Η αλλαγή στον όγκο του λαδιού αντισταθμίζεται από την ελαστικότητα της δεξαμενής λαδιού.

Επειδή το σώμα του πλήρως στεγανοποιημένου μετασχηματιστή βυθισμένου σε λάδι είναι απομονωμένο από τον αέρα, δεν υπάρχει επαφή μεταξύ του λαδιού και του αέρα, επομένως η μόνωση δεν θα υγραίνεται και ο ρυθμός γήρανσης θα μειωθεί σημαντικά. Ως αποτέλεσμα, η αξιοπιστία και η διάρκεια ζωής του μετασχηματιστή βελτιώνονται. Δεν χρειάζεται επιθεώρηση πριν από τη λειτουργία, ώστε οι χρήστες να μπορούν να εξοικονομήσουν κόστος.

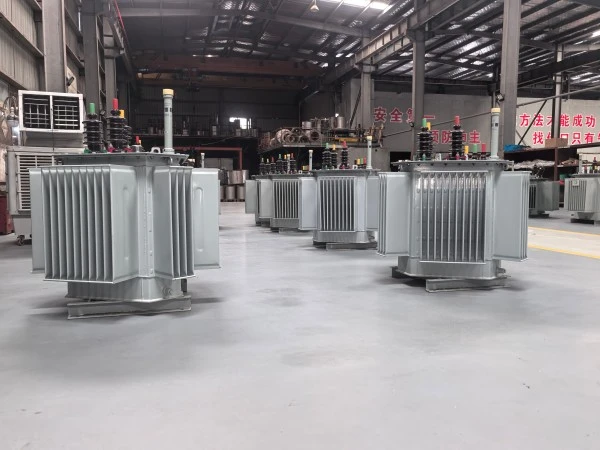

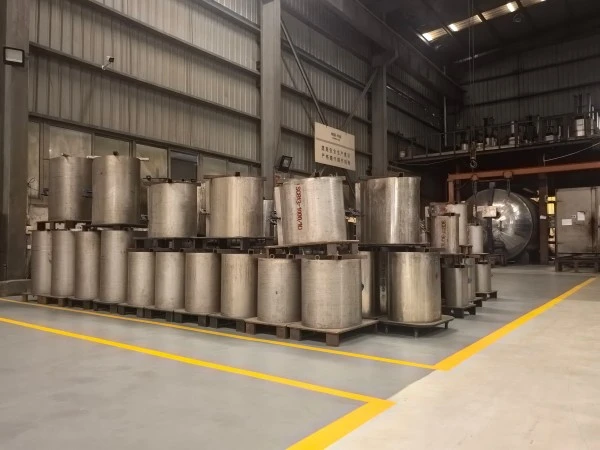

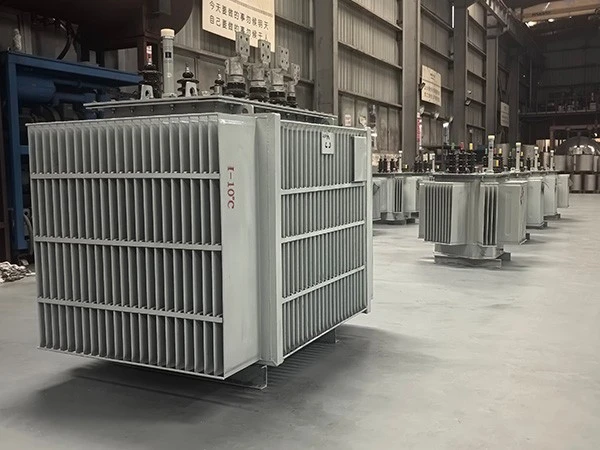

Συνεργείο

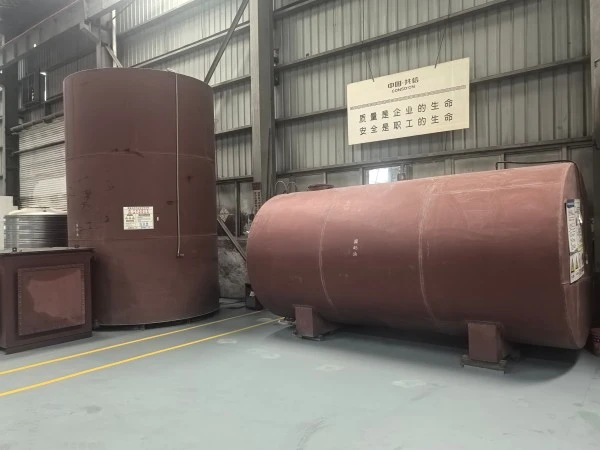

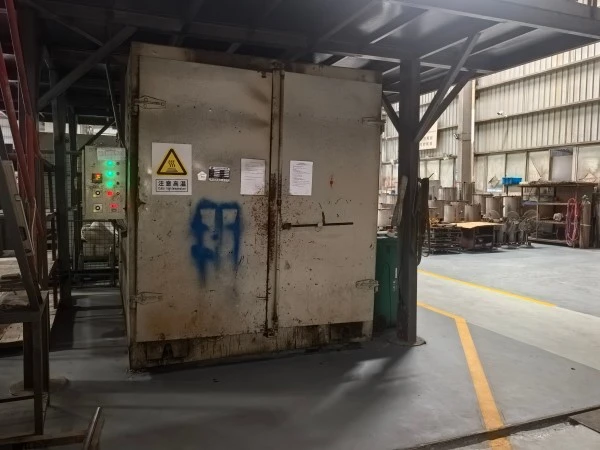

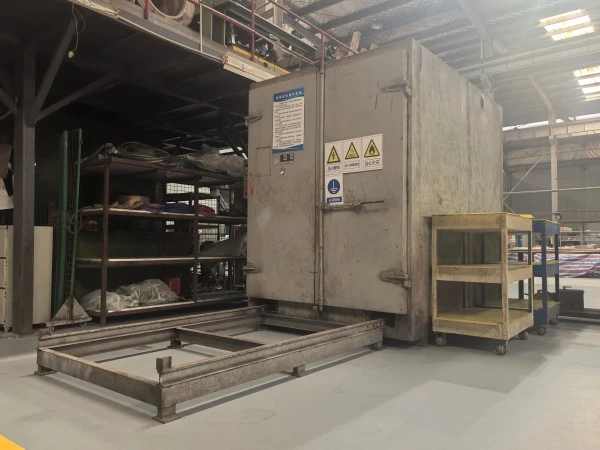

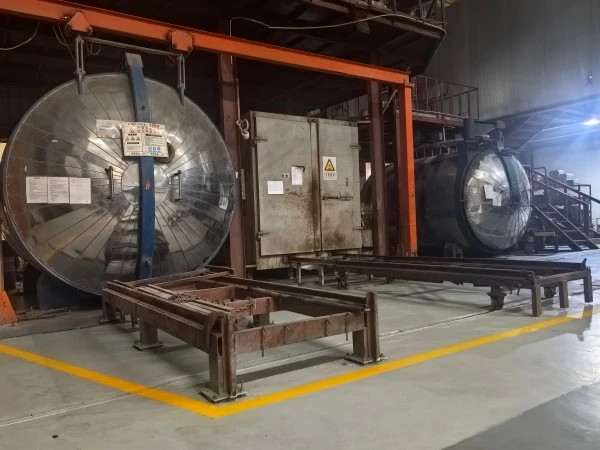

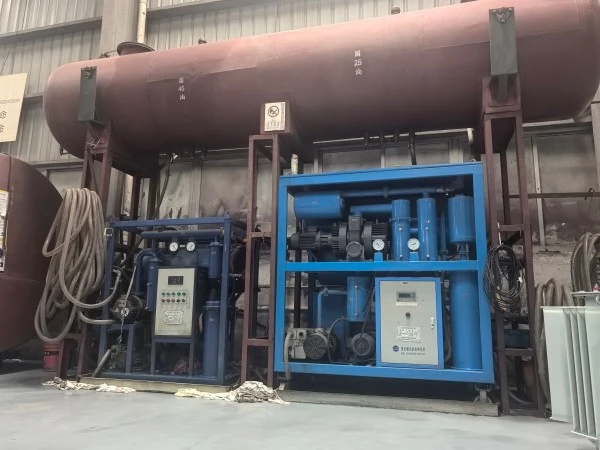

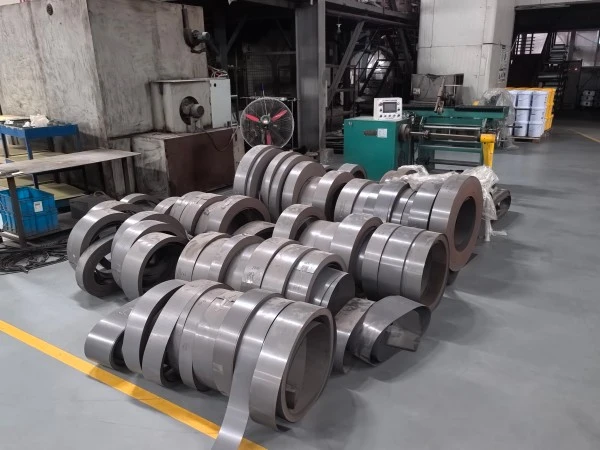

Εξοπλισμός

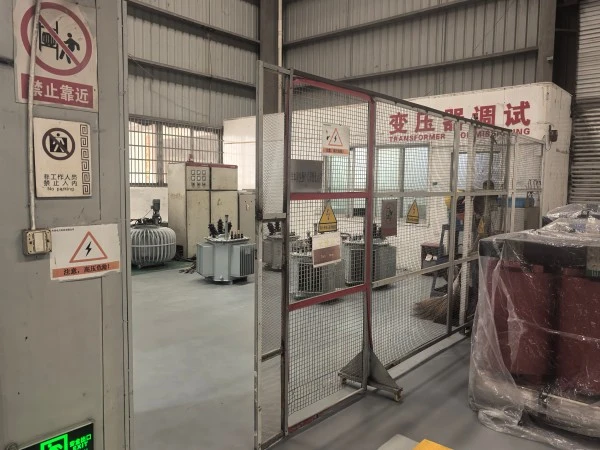

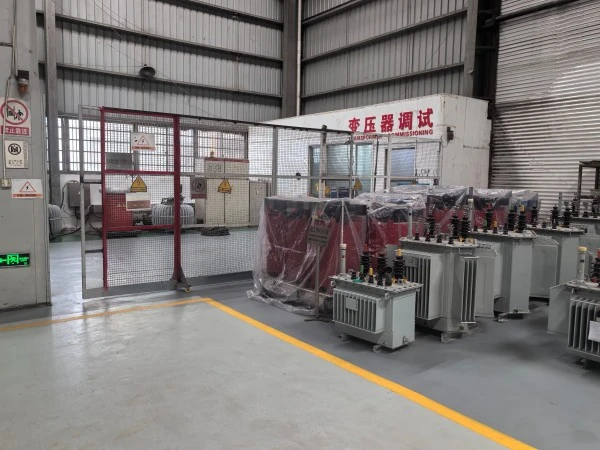

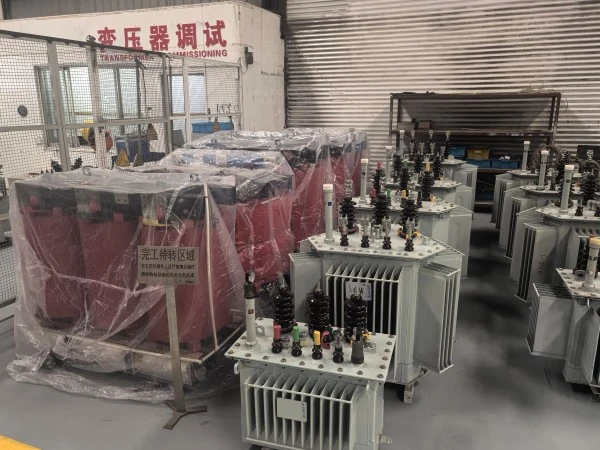

Δοκιμή
