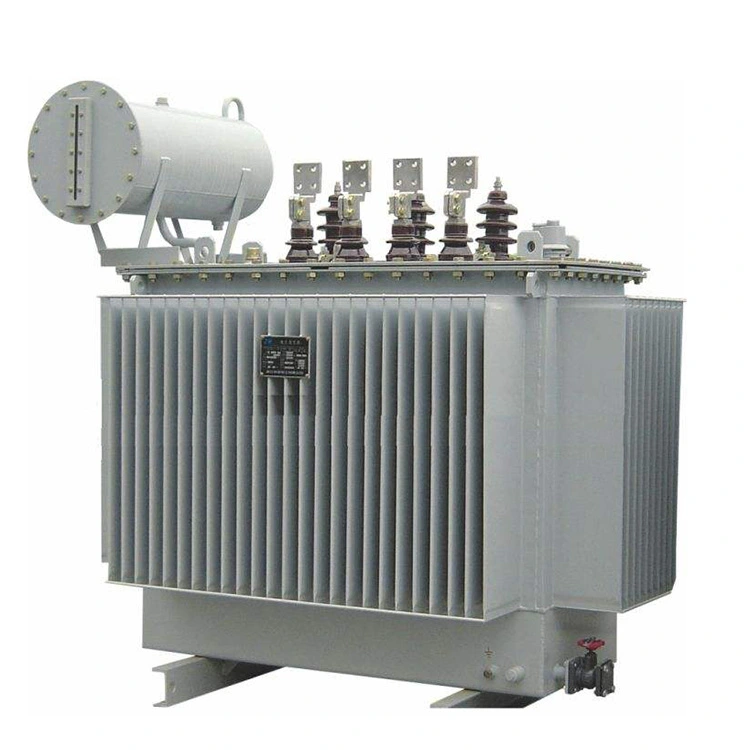

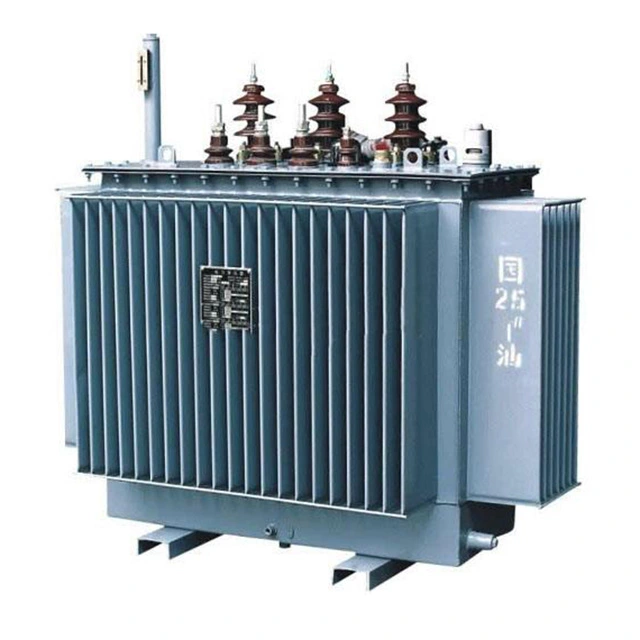

Ηλεκτρικός Τριφασικός Μετασχηματιστής Ισχύος 10kv 400kva

Ο ηλεκτρικός μετασχηματιστής ισχύος 3 φάσης 10kv 400kva αποτελείται κυρίως από εξαρτήματα όπως ο πυρήνας, οι περιελίξεις, η δεξαμενή λαδιού, η συσκευή ψύξης και η συσκευή προστασίας. Όλοι οι πυρήνες υιοθετούν μια δομή τύπου πυρήνα και συνήθως η δομή τύπου πυρήνα χρησιμοποιεί την επικαλυπτόμενη διαδικασία συναρμολόγησης. Οι περιελίξεις είναι το τμήμα κυκλώματος του τριφασικού μετασχηματιστή ισχύος.

Οι δακτύλιοι υψηλής και χαμηλής τάσης του μετασχηματιστή ισχύος 3 φάσεων 10 kv 400 kva είναι σωλήνες με μόνωση από πορσελάνη που περιέχουν αγωγούς. Χρησιμοποιούνται για τη στερέωση και τη μόνωση των άκρων σύνδεσης και εξαγωγής των πρωτευόντων και δευτερευουσών περιελίξεων του μετασχηματιστή.

Η δεξαμενή λαδιού αποτελείται από ένα σώμα δεξαμενής, ένα κάλυμμα δεξαμενής, μια συσκευή απαγωγής θερμότητας και μια βαλβίδα εκκένωσης λαδιού. Οι κύριες λειτουργίες του είναι να ενσωματώνει τον μετασχηματιστή σε ένα σύνολο και να παρέχει απαγωγή θερμότητας. Στο εσωτερικό υπάρχουν περιελίξεις, πυρήνας και λάδι μετασχηματιστή.

Το λάδι του μετασχηματιστή ισχύος 3 φάσεων 10kv 400kva όχι μόνο έχει τις λειτουργίες ψύξης και απαγωγής θερμότητας στην κυκλοφορία, αλλά έχει και μονωτικό αποτέλεσμα. Υπάρχει μια ορισμένη απόσταση μεταξύ των περιελίξεων και του σώματος της δεξαμενής (τοιχώματα και πυθμένας δεξαμενής), η οποία απομονώνεται από το μονωτικό στρώμα του λαδιού στη δεξαμενή.

Αντιεκρηκτικός σωλήνας, η λειτουργία του είναι να αποτρέπει ατυχήματα έκρηξης στο ρεζερβουάρ καυσίμου. Ο εναλλάκτης βρύσης χρησιμοποιείται για την αλλαγή του αριθμού των στροφών στις περιελίξεις του μετασχηματιστή για τη ρύθμιση της τάσης εξόδου του μετασχηματιστή. Η μέθοδος με τον μετασχηματιστή ισχύος 3 φάσεων 10kv 400kva που ρυθμίζει την τάση είναι να ρυθμίσετε την τάση σε μία από τις περιελίξεις του, να αφαιρέσετε ή να προσθέσετε ένα μέρος των στροφών στην περιέλιξη, αλλάζοντας έτσι τον αριθμό των στροφών και επιτυγχάνοντας τον σκοπό αλλαγής της αναλογίας τάσης.

Τεχνική παράμετρος:

Ε:Πώς ο πυρήνας του μετασχηματιστή ισχύος 3 φάσεων 10kv 400kva διαχέει τη θερμότητα;

Α: Κατά τη διάρκεια της κανονικής λειτουργίας ενός μετασχηματιστή, ο πυρήνας παράγει θερμότητα λόγω απώλειας σιδήρου. Όσο μεγαλύτερο είναι το βάρος και ο όγκος του πυρήνα, τόσο περισσότερη θερμότητα παράγει. Η θερμοκρασία λαδιού μετασχηματιστή πάνω από 95 μοίρες είναι επιρρεπής στη γήρανση, επομένως η θερμοκρασία της επιφάνειας του πυρήνα θα πρέπει να διατηρείται όσο το δυνατόν πιο κάτω από αυτήν τη θερμοκρασία. Αυτό απαιτεί η δομή απαγωγής θερμότητας του πυρήνα να διαχέει γρήγορα τη θερμότητα του πυρήνα. Η δομή απαγωγής θερμότητας είναι κυρίως για την αύξηση της επιφάνειας απαγωγής θερμότητας του πυρήνα. Η απαγωγή θερμότητας του πυρήνα περιλαμβάνει κυρίως τη διάχυση θερμότητας του καναλιού λαδιού και τη διάχυση θερμότητας του καναλιού αέρα του πυρήνα.

Σε μετασχηματιστές με βύθιση λαδιού μεγάλης χωρητικότητας, τα κανάλια λαδιού τοποθετούνται συχνά μεταξύ των ελασμάτων του πυρήνα για να ενισχύσουν το φαινόμενο της απαγωγής θερμότητας. Τα κανάλια λαδιού είναι δύο τύπων: το ένα είναι παράλληλο με τα φύλλα πυριτίου και το άλλο είναι κάθετο στα φύλλα χάλυβα. Η τελευταία διάταξη έχει καλύτερη επίδραση απαγωγής θερμότητας, αλλά η δομή είναι πιο περίπλοκη.

Σε μετασχηματιστές ξηρού τύπου, ο πυρήνας ψύχεται με αέρα. Για να διασφαλιστεί ότι η θερμοκρασία του πυρήνα δεν υπερβαίνει την επιτρεπόμενη τιμή, συχνά εγκαθίστανται κανάλια αέρα στις στήλες και τους ζυγούς πυρήνα σιδήρου.
