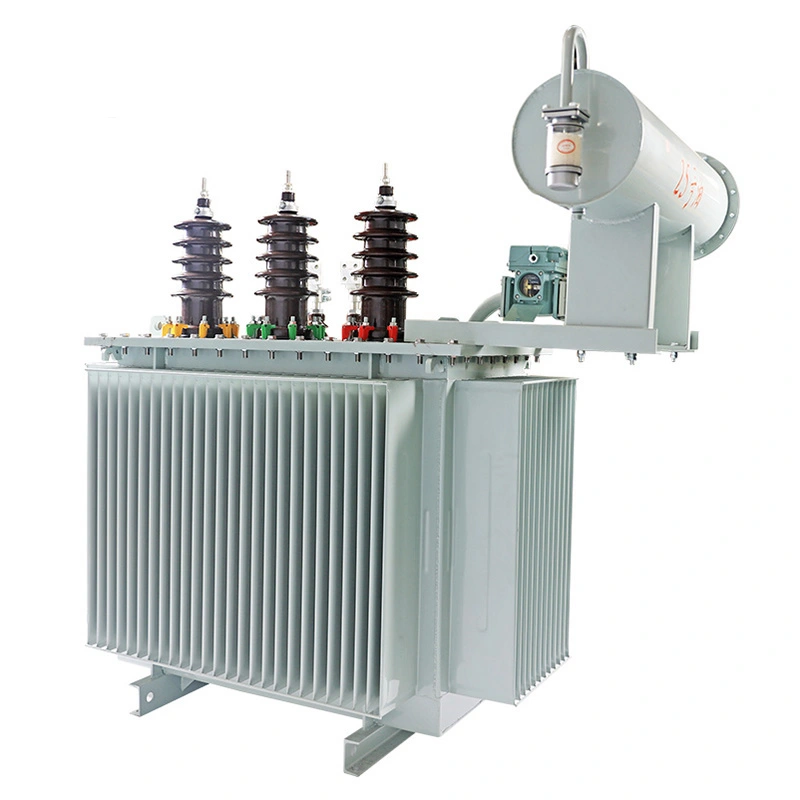

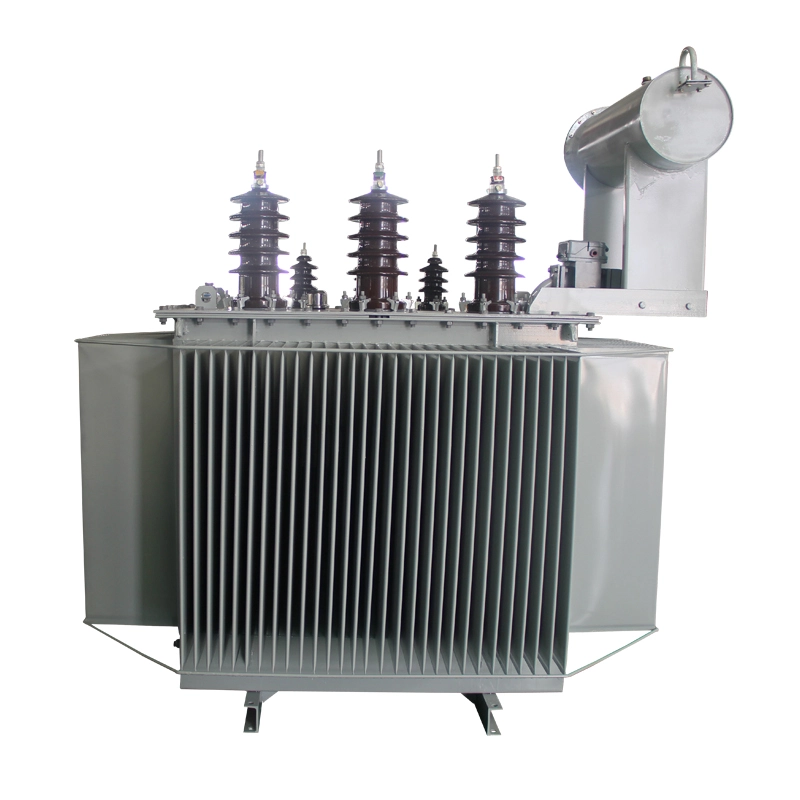

Τριφασικός μετασχηματιστής ισχύος S11 35kv 1000kva σε φορτίο

Τριφασικός μετασχηματιστής ισχύος s11 35kv 1000kva σε φορτίο συμμορφώνεται με τα πρότυπα των προτύπων IEC και GB. Αυτό το προϊόν έχει εύρος ρύθμισης τάσης χωρίς φορτίο 35±3*2,5% kV και 38,5±3*2,5% kV. Μπορεί να ρυθμιστεί χειροκίνητα, ηλεκτρικά ή αυτόματα εντός του εύρους ρύθμισης τάσης μέσω ενός διακόπτη ρύθμισης τάσης χωρίς φορτίο στην κύρια πλευρά για να διασφαλιστεί η σταθερότητα της τάσης εξόδου. Για μετασχηματιστές άνω των 6300 kVA σε επίπεδο 35kV, η χρήση διπλωμένων δεξαμενών λαδιού με πλάκες ενισχύει σημαντικά τη μηχανική αντοχή της δεξαμενής λαδιού, μειώνει τις συγκολλήσεις, βελτιώνει την ποιότητα εμφάνισης του μετασχηματιστή και έχει καλά οικονομικά οφέλη.

Τεχνική παράμετρος:

Χαρακτηριστικά:

1.Η κατανάλωση ενέργειας είναι χαμηλή και το αποτέλεσμα εξοικονόμησης ενέργειας είναι αξιοσημείωτο. Συγκεκριμένα, η απώλεια χωρίς φορτίο έχει μειωθεί σημαντικά, κατά μέσο όρο περίπου 25% χαμηλότερη από το εθνικό πρότυπο GB/T6451.

2. Ο πυρήνας είναι κατασκευασμένος από υψηλής ποιότητας φύλλα σιλικόνης ψυχρής έλασης. Η εγχώρια προηγμένη γραμμή εγκάρσιας κοπής διασφαλίζει ότι τα γρέζια κοπής είναι μικρότερα από 0,02 mm. Ολόκληρη η διαδικασία περιλαμβάνει πλήρεις λοξότμητες αρθρώσεις, χωρίς διάτρηση και χωρίς επικάλυψη των ζυγών. Οι στήλες του πυρήνα στοιβάζονται και συνδέονται μεταξύ τους, σχηματίζοντας ένα συμπαγές, επίπεδο και συμπαγές σύνολο. Αυτό μειώνει αποτελεσματικά την απώλεια χωρίς φορτίο, το ρεύμα χωρίς φορτίο και το θόρυβο του μετασχηματιστή.

3. Τα τριφασικά πηνία s11 35kv 1000kva σε φορτίο μετασχηματιστή ισχύος είναι κατασκευασμένα από χαλκό υψηλής καθαρότητας χωρίς οξυγόνο, ο οποίος μειώνει αποτελεσματικά την απώλεια χαλκού. Οι γωνίες των μαξιλαριών και των ράβδων στήριξης είναι στρογγυλεμένες, με αποτέλεσμα ομοιόμορφο ηλεκτρικό πεδίο και αυξημένη αξιοπιστία. Το εσωτερικό στήριγμα περιέλιξης ενισχύεται για να ενισχύσει τη σταθερότητά του και να αποτρέψει την αστάθεια και την παραμόρφωση.

4. Το τοίχωμα της δεξαμενής είναι κατασκευασμένο από ένα μόνο κομμάτι χαλύβδινης πλάκας. Σχηματίζεται σε κυματοειδή δομή από μια μεγάλη μηχανή πρέσας, η οποία μειώνει τον αριθμό των συγκολλήσεων, ενισχύει τη μηχανική αντοχή, επεκτείνει την περιοχή απορρόφησης θερμότητας, βελτιώνει το αποτέλεσμα απαγωγής θερμότητας και ταυτόχρονα, το κυματοειδές τοίχωμα της δεξαμενής αποφεύγει την επίπεδη ανάκλαση των ηχητικών κυμάτων, μειώνοντας έτσι τον θόρυβο. Ο τριφασικός μετασχηματιστής ισχύος s11 35kv 1000kva σε φορτίο στο σύνολό του είναι όμορφος και απλός.

5. Υιοθετείται η δεξαμενή λαδιού τύπου κάψουλας, η οποία επιβραδύνει αποτελεσματικά τη διαδικασία γήρανσης του λαδιού μετασχηματιστή. ο μετρητής στάθμης λαδιού τύπου δείκτη μπορεί να αποτρέψει την εμφάνιση ψευδούς στάθμης λαδιού και να λύσει το πρόβλημα της γήρανσης του λαδιού του μετασχηματιστή λόγω φωτός. το ρελέ αερίου με συσκευή συλλογής αερίου είναι βολικό για συντήρηση και λειτουργία.

6. Πραγματοποιείται ειδική επεξεργασία στο τμήμα σφράγισης του τριφασικού s11 35kv 1000kva σε δεξαμενή λαδιού μετασχηματιστή ισχύος φορτίου και ολόκληρο το σώμα της δεξαμενής ψεκάζεται με χρώμα για να αφαιρεθούν οι αιχμηρές γωνίες, τα γρέζια και η σκωρία συγκόλλησης που παράγονται κατά την επεξεργασία και να ενισχυθεί η πρόσφυση του χρώματος.
