Πώς ένας τύπος ντόνατ μετασχηματιστή ρεύματος CT μηδενικής ακολουθίας βελτιώνει την προστασία γείωσης

Περίληψη άρθρου: A Τύπος ντόνατ μετασχηματιστή ρεύματος CT μηδενικής ακολουθίαςείναι ένα σημαντικό στοιχείο ανίχνευσης για την ανίχνευση σφαλμάτων γείωσης, ρευμάτων διαρροής και ανωμαλιών μόνωσης σε ηλεκτρικά συστήματα. Με έναν σπειροειδή πυρήνα που περιβάλλει τους αγωγούς, μπορεί να ανιχνεύσει το υπολειπόμενο ρεύμα που παράγεται όταν το διανυσματικό άθροισμα των ρευμάτων φάσης δεν είναι πλέον μηδέν. Αυτό το άρθρο εξηγεί την αρχή λειτουργίας, την κατασκευή, τα τεχνικά χαρακτηριστικά, τις εφαρμογές, τα ζητήματα επιλογής και γιατί η αξιόπιστη ποιότητα κατασκευής έχει σημασία για τα σύγχρονα συστήματα προστασίας ισχύος.

Πίνακας περιεχομένων

1. Τι είναι ένας τύπος ντόνατ μετασχηματιστή ρεύματος CT μηδενικής ακολουθίας;
2. Πώς λειτουργεί μια αξονική τομογραφία με μηδενική ακολουθία ντόνατ;
3. Ποια είναι τα βασικά χαρακτηριστικά κατασκευής;
4. Ποιες τεχνικές προδιαγραφές πρέπει να λάβουν υπόψη οι αγοραστές;
5. Πού χρησιμοποιείται συνήθως μια αξονική τομογραφία μηδενικής ακολουθίας;
6. Πώς πρέπει να επιλέξετε τη σωστή αξονική τομογραφία μηδενικής ακολουθίας;
7. Ποια είναι τα κύρια πλεονεκτήματα;
8. Συχνές ερωτήσεις σχετικά με τον τύπο ντόνατ μετασχηματιστή ρεύματος CT Zero Sequence
9. Σύναψη

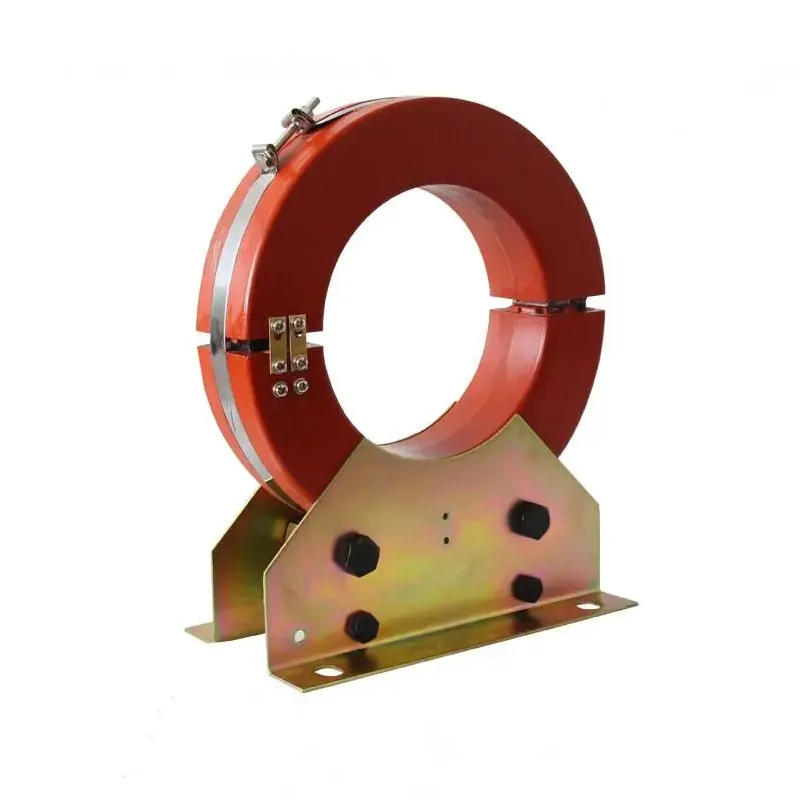

Τι είναι ένας τύπος ντόνατ μετασχηματιστή ρεύματος CT μηδενικής ακολουθίας;

Για τους ηλεκτρολόγους μηχανικούς και τους επαγγελματίες διανομής ενέργειας, η ακριβής ανίχνευση υπολειπόμενου ρεύματος είναι απαραίτητη για τον εντοπισμό σφαλμάτων προτού εξελιχθούν σε ζημιά στον εξοπλισμό, κίνδυνο πυρκαγιάς ή απροσδόκητες διακοπές ρεύματος. ΕΝΑΤύπος ντόνατ μετασχηματιστή ρεύματος CT μηδενικής ακολουθίαςέχει σχεδιαστεί ειδικά για αυτό το σκοπό.

Σε αντίθεση με έναν συμβατικό μετασχηματιστή ρεύματος που μετρά κυρίως το ρεύμα που ρέει μέσω ενός μεμονωμένου αγωγού, ένας CT μηδενικής ακολουθίας παρακολουθεί τη συνδυασμένη μαγνητική επίδραση πολλαπλών αγωγών που διέρχονται από τον δακτυλιοειδές πυρήνα του. Υπό κανονικές συνθήκες τριών φάσεων, το διανυσματικό άθροισμα των ρευμάτων φάσης είναι περίπου μηδέν. Όταν συμβαίνει διαρροή ή σφάλμα γείωσης, αναπτύσσεται μια ανισορροπία, δημιουργώντας ένα μετρήσιμο ρεύμα μηδενικής ακολουθίας.

Σύμφωνα με τις πληροφορίες προϊόντος που παρέχονται απόXiFa, η μηδενική ακολουθία CT χρησιμοποιεί δακτυλιοειδές πυρήνα και δευτερεύουσα περιέλιξη και έχει σχεδιαστεί για εφαρμογές όπως προστασία από γείωση, ανίχνευση ρεύματος διαρροής, παρακολούθηση μόνωσης και προστασία ρελέ. Το προϊόν είναι κατάλληλο για συστήματα ισχύος 50 Hz και διαφορετικές διαμορφώσεις ουδέτερου σημείου.

Για αγοραστές που αναζητούν έναν τύπο ντόνατ μετασχηματιστή ρεύματος CT Zero Sequence, η κατανόηση τόσο της ηλεκτρικής αρχής όσο και της φυσικής κατασκευής είναι σημαντική πριν από την επιλογή ενός μοντέλου.

Πώς λειτουργεί μια αξονική τομογραφία με μηδενική ακολουθία ντόνατ;

Η αρχή λειτουργίας βασίζεται στη μαγνητική ισορροπία των αγωγών που διέρχονται από το άνοιγμα CT. Σε ένα υγιές τριφασικό κύκλωμα, τα ρεύματα κανονικά εξισορροπούν το ένα το άλλο, έτσι η προκύπτουσα μαγνητική ροή στο εσωτερικό του δακτυλιοειδούς πυρήνα παραμένει πολύ μικρή.

Όταν παρουσιάζεται αστοχία μόνωσης ή διαρροή γείωσης, μέρος του ρεύματος παίρνει μια ακούσια διαδρομή προς τη γείωση. Επομένως, η τρέχουσα ισορροπία διαταράσσεται. Η προκύπτουσα υπολειμματική μαγνητική ροή προκαλεί ένα δευτερεύον σήμα που μπορεί να μεταδοθεί σε ρελέ προστασίας, όργανο παρακολούθησης ή άλλο εξοπλισμό ελέγχου.

Η απλοποιημένη διαδικασία ανίχνευσης μπορεί να γίνει κατανοητή ως εξής:

1. Οι αγωγοί φάσης διέρχονται από τον δακτυλιοειδές πυρήνα CT.
2. Το CT ανιχνεύει συνεχώς το συνδυασμένο μαγνητικό πεδίο.
3. Μια ανισορροπία ρεύματος παράγει ρεύμα μηδενικής ακολουθίας.
4. Η δευτερεύουσα περιέλιξη παράγει ένα αντίστοιχο ηλεκτρικό σήμα.
5. Το σύστημα προστασίας αξιολογεί το σήμα.
6. Εάν ξεπεραστεί το προκαθορισμένο όριο προστασίας, το ρελέ μπορεί να προκαλέσει συναγερμό ή διακοπή κυκλώματος.

Αυτή η διάταξη παρέχει μια πρακτική μέθοδο για την ανίχνευση σχετικά μικρών υπολειμματικών ρευμάτων χωρίς να απαιτείται συμβατική αξονική τομογραφία σε κάθε μεμονωμένο αγωγό.

Ποια είναι τα βασικά χαρακτηριστικά κατασκευής;

Η απόδοση ενός CT τύπου ντόνατ μηδενικής ακολουθίας εξαρτάται σε μεγάλο βαθμό από τον μαγνητικό πυρήνα, την περιέλιξη, το σύστημα μόνωσης, το περίβλημα και την ακρίβεια κατασκευής του. Η XiFa δηλώνει ότι το προϊόν της χρησιμοποιείσύρμα επισμαλτωμένο από χαλκό χωρίς οξυγόνογια τύλιγμα και υψηλής διαπερατότητας φύλλα πυριτίου για τον μαγνητικό πυρήνα. Αυτές οι επιλογές υλικών προορίζονται να υποστηρίξουν την ηλεκτρική αγωγιμότητα, τη μηχανική αντοχή και την ευαισθησία σε μικρά ρεύματα μηδενικής ακολουθίας.

Toroidal Magnetic Core

Ο κυκλικός πυρήνας δημιουργεί μια κλειστή μαγνητική διαδρομή γύρω από τους αγωγούς. Η υψηλή μαγνητική διαπερατότητα βοηθά τον CT να ανταποκρίνεται αποτελεσματικά σε σχετικά μικρά υπολειμματικά ρεύματα.

Δευτερεύουσα περιέλιξη

Η δευτερεύουσα περιέλιξη μετατρέπει την ανιχνευόμενη μαγνητική ροή σε χρησιμοποιήσιμο ηλεκτρικό σήμα για εξοπλισμό προστασίας και παρακολούθησης. Η ποιότητα περιέλιξης επηρεάζει άμεσα τη συνέπεια του σήματος και τη μακροπρόθεσμη αξιοπιστία.

Μόνωση και ενθυλάκωση

Η δομή του προϊόντος μπορεί να ενσωματώνει εποξειδική ρητίνη ή περίβλημα από καουτσούκ σιλικόνης. Αυτή η προστασία βοηθά στη βελτίωση της αντοχής στην υγρασία και τη μόλυνση του περιβάλλοντος, η οποία είναι ιδιαίτερα σημαντική σε περιβάλλοντα διανομής ηλεκτρικού ρεύματος.

Επιλογές Solid-Core και Split-Core

Οι απαιτήσεις εγκατάστασης μπορεί να διαφέρουν. Τα σχέδια με συμπαγή πυρήνα γενικά απαιτούν τη διέλευση καλωδίων μέσω του CT πριν από τη σύνδεση, ενώ οι διαμορφώσεις διαχωρισμένου πυρήνα μπορεί να είναι χρήσιμες για έργα μετασκευής όπου η αποσύνδεση υπαρχόντων αγωγών είναι ανεπιθύμητη.

Ποιες τεχνικές προδιαγραφές πρέπει να λάβουν υπόψη οι αγοραστές;

Η επιλογή ενός CT δεν πρέπει ποτέ να εξαρτάται μόνο από τη φυσική διάμετρο. Η ηλεκτρική συμβατότητα, οι απαιτήσεις ρελέ, η διάταξη του αγωγού και οι συνθήκες εγκατάστασης θα πρέπει να αξιολογούνται όλα μαζί.

Οι δημοσιευμένες προδιαγραφές του κατασκευαστή απαριθμούν πολλά μοντέλα LXK, συμπεριλαμβανομένων των εκδόσεων Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 και Φ240, με διαφορετικούς συνδυασμούς ρελέ, σύνδεσης, κλίμακας-τιμής και πρωτεύοντος ρεύματος. Οι αγοραστές θα πρέπει να επιβεβαιώσουν την ακριβή διαμόρφωση με τον κατασκευαστή πριν υποβάλουν μια παραγγελία.

Πού χρησιμοποιείται συνήθως μια αξονική τομογραφία μηδενικής ακολουθίας;

Η ικανότητα ανίχνευσης υπολειπόμενου ρεύματος καθιστά αυτόν τον τύπο CT χρήσιμο σε ένα ευρύ φάσμα εφαρμογών ηλεκτρικής προστασίας. Μπορεί να ενσωματωθεί σε συστήματα προστασίας όπου η έγκαιρη ανίχνευση διαρροών ή σφαλμάτων γείωσης είναι σημαντική.

• Προστασία γείωσης:Ανιχνεύει το υπολειπόμενο ρεύμα που σχετίζεται με σφάλματα στη γείωση.
• Παρακολούθηση ρεύματος διαρροής:Βοηθά στον εντοπισμό μη φυσιολογικών διαδρομών ρεύματος.
• Παρακολούθηση μόνωσης:Υποστηρίζει τον εντοπισμό επιδεινούμενων συνθηκών μόνωσης.
• Συστήματα διανομής ηλεκτρικής ενέργειας:Παρέχει πληροφορίες υπολειπόμενου ρεύματος για ρελέ προστασίας.
• Έξυπνα δίκτυα:Μπορεί να ενσωματωθεί σε έξυπνα συστήματα παρακολούθησης και προστασίας.
• Βιομηχανικός εξοπλισμός:Βοηθά στην παρακολούθηση του ηλεκτρικού εξοπλισμού όπου απαιτείται συνεχής ανίχνευση σφαλμάτων.
• Κατασκευή ηλεκτρικών δικτύων:Υποστηρίζει ηλεκτρική ασφάλεια και προστασία διανομής.
• Συστήματα σιδηροδρομικής μεταφοράς:Μπορεί να ενσωματωθεί σε εξειδικευμένα συστήματα ηλεκτρικής παρακολούθησης.

Η XiFa εντοπίζει συγκεκριμένα έξυπνα δίκτυα, σιδηροδρομικές μεταφορές, ηλεκτρικά συστήματα κτιρίων και παρακολούθηση βιομηχανικού εξοπλισμού μεταξύ των περιοχών εφαρμογής για τα προϊόντα CT μηδενικής ακολουθίας.

Πώς πρέπει να επιλέξετε τη σωστή αξονική τομογραφία μηδενικής ακολουθίας;

Για τις ομάδες προμηθειών, η επιλογή του σωστού μοντέλου περιλαμβάνει περισσότερα από την απλή επιλογή του μεγαλύτερου διαθέσιμου πυρήνα. Μια συστηματική αξιολόγηση μπορεί να μειώσει τα προβλήματα συμβατότητας και να βελτιώσει την αποδοτικότητα της εγκατάστασης.

1. Ελέγξτε τη διάταξη των καλωδίων.Επιβεβαιώστε τον αριθμό και τη διάταξη των αγωγών που θα περάσουν από το άνοιγμα CT.
2. Μετρήστε το απαιτούμενο διάφραγμα.Βεβαιωθείτε ότι η εσωτερική διάμετρος παρέχει επαρκή απόσταση για τα υπάρχοντα καλώδια.
3. Επιβεβαιώστε το ρελέ προστασίας.Τα χαρακτηριστικά εξόδου CT και ρελέ πρέπει να είναι συμβατά.
4. Επαληθεύστε το ηλεκτρικό σύστημα.Ελέγξτε τη συχνότητα, τη ουδέτερη διαμόρφωση, τη μέθοδο γείωσης και άλλες απαιτήσεις συστήματος.
5. Αξιολογήστε το περιβάλλον εγκατάστασης.Η υγρασία, η ρύπανση, η θερμοκρασία και ο διαθέσιμος χώρος εγκατάστασης μπορούν να επηρεάσουν την κατάλληλη κατασκευή.
6. Εξετάστε τις απαιτήσεις μετασκευής.Τα σχέδια με χωρισμένο πυρήνα μπορεί να παρέχουν μεγαλύτερη ευκολία όταν τα υπάρχοντα καλώδια δεν μπορούν εύκολα να αποσυνδεθούν.
7. Ελέγξτε την ποιότητα του κατασκευαστή.Το υλικό πυρήνα, τα υλικά περιέλιξης, η μόνωση, οι διαδικασίες δοκιμών και η κατασκευαστική συνέπεια πρέπει να λαμβάνονται υπόψη πριν από τη μαζική προμήθεια.

Για διεθνείς αγοραστές που προμηθεύονται από κατασκευαστή ή προμηθευτή της Κίνας, η τεχνική τεκμηρίωση και η επιβεβαίωση του μοντέλου θα πρέπει να ληφθούν πριν από την αγορά. Αυτό είναι ιδιαίτερα σημαντικό όταν το CT θα ενσωματωθεί σε ένα μεγαλύτερο σύστημα προστασίας.

Ποια είναι τα κύρια πλεονεκτήματα;

Ένας σωστά επιλεγμένος CT τύπου ντόνατ μηδενικής ακολουθίας μπορεί να προσφέρει πολλά πρακτικά οφέλη για τα συστήματα ηλεκτρικής προστασίας:

• Υψηλή ευαισθησία:Ένας κατάλληλος μαγνητικός πυρήνας μπορεί να βοηθήσει στην ανίχνευση μικρών υπολειμματικών ρευμάτων.
• Συμπαγής δομή:Η σπειροειδής διαμόρφωση μπορεί να ταιριάζει αποτελεσματικά γύρω από υπάρχοντες αγωγούς.
• Μη παρεμβατική αίσθηση:Η ανίχνευση ρεύματος επιτυγχάνεται χωρίς την τοποθέτηση του πρωτεύοντος τυλίγματος σε σειρά με το κύκλωμα.
• Ενσωμάτωση προστασίας:Τα δευτερεύοντα σήματα μπορούν να συνδεθούν με ρελέ προστασίας και εξοπλισμό παρακολούθησης.
• Ευέλικτη εγκατάσταση:Οι διαθέσιμες επιλογές κατασκευής μπορούν να φιλοξενήσουν διαφορετικά σενάρια εγκατάστασης.
• Ευρύ φάσμα εφαρμογών:Κατάλληλο για βιομηχανικά, εμπορικά, υποδομές και περιβάλλοντα διανομής ενέργειας.

Ο σχεδιασμός του προϊόντος του XiFa συνδυάζει έναν σπειροειδή πυρήνα με ένα δευτερεύον τύλιγμα και προστατευτικό περίβλημα, ενώ η δηλωμένη επιλογή υλικού δίνει έμφαση στην αγωγιμότητα, τη μηχανική αντοχή και τη μαγνητική ευαισθησία.

Συχνές ερωτήσεις σχετικά με τον τύπο ντόνατ μετασχηματιστή ρεύματος CT Zero Sequence

Σε τι χρησιμοποιείται ένας τύπος ντόνατ μετασχηματιστή ρεύματος CT Μηδενικής Ακολουθίας;

Χρησιμοποιείται κυρίως για την ανίχνευση μηδενικής ακολουθίας ή υπολειπόμενου ρεύματος που προκαλείται από σφάλματα γείωσης, ρεύματα διαρροής και προβλήματα μόνωσης. Το σήμα που προκύπτει μπορεί να παρέχεται σε ρελέ προστασίας ή εξοπλισμό παρακολούθησης.

Πώς ένας CT τύπου ντόνατ ανιχνεύει ένα σφάλμα γείωσης;

Οι αγωγοί διέρχονται από τον σπειροειδή πυρήνα. Υπό ισορροπημένες συνθήκες, τα μαγνητικά τους αποτελέσματα ακυρώνονται σε μεγάλο βαθμό. Ένα σφάλμα γείωσης δημιουργεί μια ανισορροπία, παράγοντας υπολειπόμενη μαγνητική ροή που το CT μετατρέπει σε δευτερεύον ηλεκτρικό σήμα.

Ποια μεγέθη πυρήνα είναι διαθέσιμα;

Στις αναφερόμενες πληροφορίες προϊόντος XiFa παρατίθενται μοντέλα LXK με διαμορφώσεις Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 και Φ240. Οι ακριβείς προδιαγραφές θα πρέπει να επαληθεύονται σύμφωνα με το επιλεγμένο μοντέλο και την εφαρμογή προστασίας.

Μπορεί να χρησιμοποιηθεί CT μηδενικής ακολουθίας για έργα μετασκευής;

Ναί. Οι δομές συμπαγούς πυρήνα και διαιρούμενου πυρήνα εξυπηρετούν διαφορετικές απαιτήσεις εγκατάστασης. Ο σχεδιασμός με χωρισμένο πυρήνα μπορεί να είναι πλεονεκτικός όταν τα υπάρχοντα καλώδια δεν μπορούν να αποσυνδεθούν κατά την εγκατάσταση.

Τι πρέπει να προσφέρω όταν ζητώ προσφορά;

Οι ομάδες προμηθειών θα πρέπει ιδανικά να παρέχουν το απαιτούμενο άνοιγμα πυρήνα, συχνότητα συστήματος, διάταξη αγωγού, μοντέλο ρελέ, μέθοδο σύνδεσης, απαιτήσεις πρωτεύοντος ρεύματος, περιβάλλον εγκατάστασης και ποσότητα. Η παροχή αυτών των λεπτομερειών βοηθά έναν κατασκευαστή ή προμηθευτή από την Κίνα να προτείνει μια συμβατή διαμόρφωση πιο αποτελεσματικά.

Σύναψη

A Τύπος ντόνατ μετασχηματιστή ρεύματος CT μηδενικής ακολουθίαςπαρέχει μια εστιασμένη και πρακτική προσέγγιση για την ανίχνευση υπολειπόμενου ρεύματος, καθιστώντας την πολύτιμη για προστασία από γείωση, παρακολούθηση διαρροών, επίβλεψη μόνωσης και έξυπνη ηλεκτρική προστασία. Ο σπειροειδής πυρήνας, η δευτερεύουσα περιέλιξη, η μονωτική δομή και η διαμόρφωση εγκατάστασης επηρεάζουν την απόδοση του συστήματος. Οι δημοσιευμένες πληροφορίες προϊόντος της XiFa τονίζουν τον χάλυβα πυριτίου υψηλής διαπερατότητας, το χάλκινο σύρμα χωρίς οξυγόνο, τα πολλαπλά μεγέθη πυρήνα LXK και τη συμβατότητα με συστήματα ισχύος 50 Hz.

Εάν προμηθεύεστε ένα αξιόπιστοΤύπος ντόνατ μετασχηματιστή ρεύματος CT μηδενικής ακολουθίαςγια ένα νέο έργο διανομής ηλεκτρικής ενέργειας, σύστημα προστασίας ή εφαρμογή εκ των υστέρων,επικοινωνήστε μαζί μαςστο XiFa για να συζητήσετε τις τεχνικές απαιτήσεις, την επιλογή μοντέλου και την προσφορά σας. Η παροχή των παραμέτρων του συστήματός σας εκ των προτέρων μπορεί να βοηθήσει στην επιτάχυνση της αντιστοίχισης και της προμήθειας προϊόντων.
