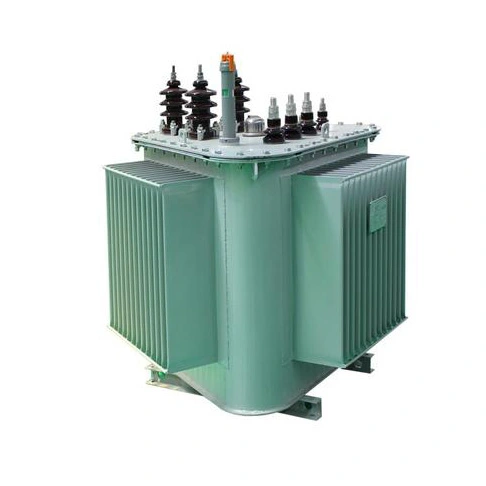

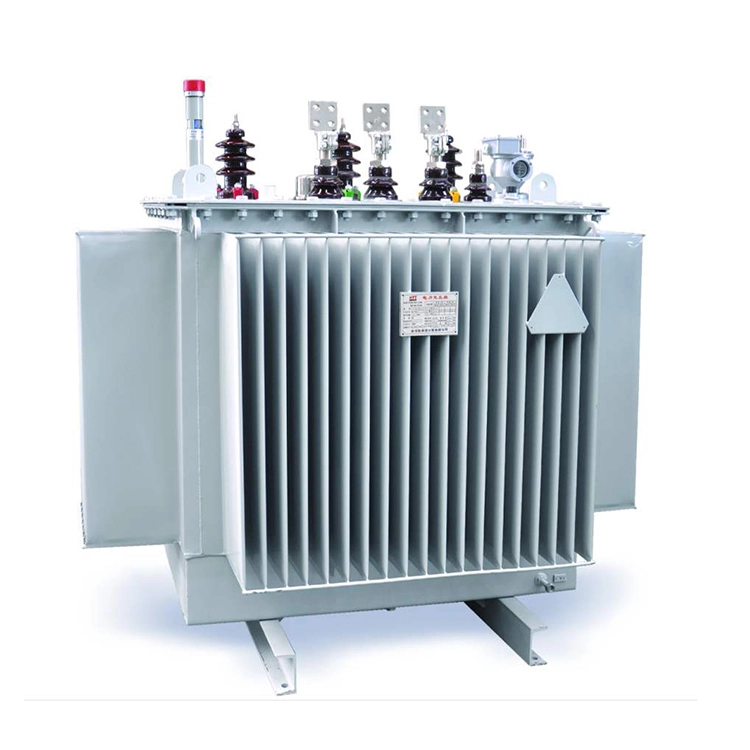

Μετασχηματιστής ισχύος 200kva επί 15kv σε 0,4kv

ο μετασχηματιστής ισχύος 200kva επί 15kv έως 0,4kv είναι ένας τύπος μετασχηματιστή ισχύος με ονομαστική χωρητικότητα 200 kva, τάση εισόδου 15 kv και τάση εξόδου 0,4 kv.

Η εταιρεία μας χρησιμοποιεί χάλυβα πυριτίου με προσανατολισμό υψηλής μαγνητικής αγωγιμότητας, ο οποίος επεξεργάζεται περαιτέρω σε υψηλής ποιότητας φύλλα πυριτίου χάλυβα ψυχρής έλασης και στη συνέχεια στοιβάζεται μεταξύ τους. Χρησιμοποιώντας αλουμινόχαρτο για περιέλιξη πηνίων και νέα μονωτικά υλικά και διαδικασίες, ο μετασχηματιστής ισχύος 200kva επί 15kv έως 0,4kv διαθέτει αντοχή σε υψηλές θερμοκρασίες, αντοχή σε κραδασμούς και πλήρως στεγανοποιημένη κατασκευή.

Ο σχεδιασμός της πλήρως σφραγισμένης δομής εξασφαλίζει σταθερή ποιότητα λαδιού μετασχηματιστή, επεκτείνει τον κύκλο συντήρησης και ταυτόχρονα, η συνολική δεξαμενή λαδιού που αποτελείται από ψύκτρες τύπου κυματοειδούς φύλλου παράγεται με διαδικασίες φωσφοροποίησης και πολλαπλών στρώσεων κατά της σκουριάς, που έχει εξαιρετική αντοχή στις καιρικές συνθήκες.

Η ομάδα σύνδεσης του μετασχηματιστή ισχύος 200kva επί 15kv έως 0,4kv είναι το Dyn11, το οποίο μειώνει τον αντίκτυπο των αρμονικών στο ηλεκτρικό δίκτυο και βελτιώνει την ποιότητα τροφοδοσίας.

Τεχνική παράμετρος:

Ε: Σε ποια είδη επιθεώρησης πρέπει να υποβληθεί ο μετασχηματιστής apower 200kva επί 15kv έως 0,4kv πριν φύγει από το εργοστάσιο;

Α: Για να εξασφαλιστεί η σταθερή και αποτελεσματική λειτουργία του μετασχηματιστή, θα πραγματοποιηθεί μια σειρά δοκιμών στον μετασχηματιστή πριν κατασκευαστεί. Για τη δοκιμή αντίστασης DC, μετρήστε την αντίσταση DC των τριφασικών περιελίξεων υψηλής και χαμηλής τάσης, ελέγξτε τον ρυθμό ισορροπίας τριών φάσεων και αντιμετωπίστε τα σπασμένα καλώδια και την κακή συγκόλληση. Για τη δοκιμή αναλογίας τάσης, μετρήστε την πραγματική αναλογία 15kV/0,4kV, επιβεβαιώστε την ακρίβεια της θέσης της βρύσης και δεν υπάρχει σφάλμα στον αριθμό των στροφών. Για τη δοκιμή αντίστασης μόνωσης, χρησιμοποιήστε έναν μετρητή πολλαπλών λειτουργιών για να μετρήσετε τη μόνωση μεταξύ υψηλής και χαμηλής τάσης και μεταξύ υψηλής και χαμηλής τάσης και γείωσης και να προσδιορίσετε εάν η μόνωση είναι κατάλληλη. Η δοκιμή τάσης αντοχής στη συχνότητα ισχύος περνά τη δοκιμή αντοχής τάσης μεταξύ υψηλής και χαμηλής τάσης προς τη γείωση, μεταξύ χαμηλής τάσης προς γείωση και μεταξύ υψηλής και χαμηλής τάσης, για την αξιολόγηση της αντοχής μόνωσης κ.λπ.

Ε:Γιατί είναι απαραίτητο να διεξαχθεί η δοκιμή κλεισίματος ώθησης σε πρόσφατα εγκατεστημένους ή μεταφερόμενους μετασχηματιστές ισχύος 200kva επί 15kv έως 0,4kv πριν τεθούν σε λειτουργία;

Α: Η αφαίρεση των μετασχηματιστών χωρίς φορτίο στο ηλεκτρικό δίκτυο θα προκαλέσει υπερτάση λειτουργίας. Σε ένα μικρό σύστημα γείωσης ρεύματος, το πλάτος αυτής της υπέρτασης μπορεί να φτάσει 3 έως 4 φορές την ονομαστική τάση φάσης. Σε ένα μεγάλο σύστημα γείωσης, το πλάτος της υπερτάσης λειτουργίας μπορεί επίσης να φτάσει 3 φορές την ονομαστική τάση φάσης. Επομένως, για να ελεγχθεί εάν η μόνωση του μετασχηματιστή μπορεί να αντέξει την ονομαστική τάση και την υπερτάση λειτουργίας κατά τη λειτουργία, θα πρέπει να πραγματοποιηθούν αρκετές δοκιμές κλεισίματος παλμών πριν τεθούν σε λειτουργία οι μετασχηματιστές ισχύος 200kva επί 15kv έως 0,4kv.

Επιπλέον, όταν τεθεί σε λειτουργία ο μετασχηματιστής χωρίς φορτίο, θα δημιουργηθεί ρεύμα διέγερσης, με τιμή που μπορεί να φτάσει 6 έως 8 φορές το ονομαστικό ρεύμα. Δεδομένου ότι το ρεύμα διέγερσης θα δημιουργήσει μεγάλη ηλεκτροδυναμική δύναμη, η διεξαγωγή της δοκιμής κλεισίματος ώθησης είναι επίσης ένα αποτελεσματικό μέτρο για να ληφθεί υπόψη η μηχανική αντοχή των μετασχηματιστών ισχύος 200kva επί 15kv έως 0,4kv και εάν η προστασία του ρελέ θα δυσλειτουργήσει.
