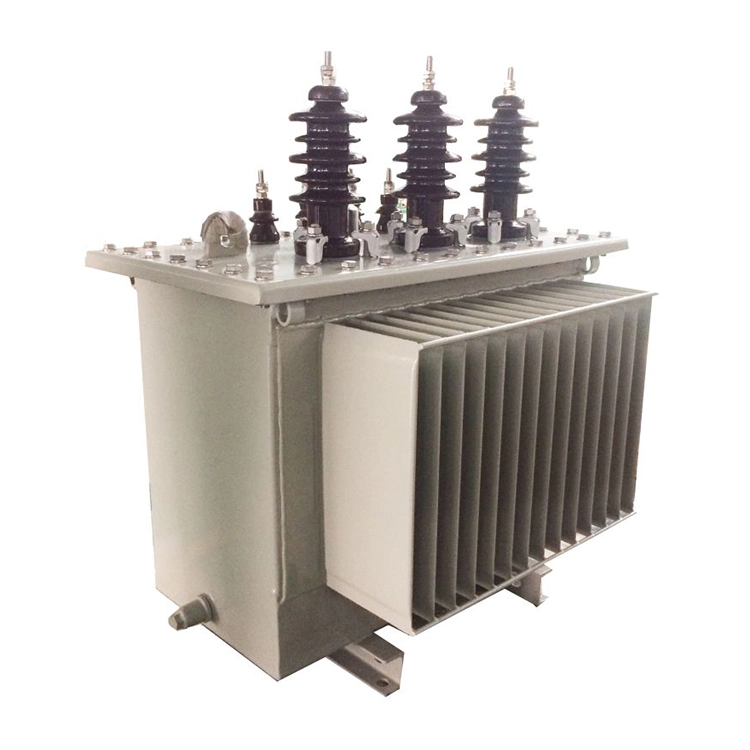

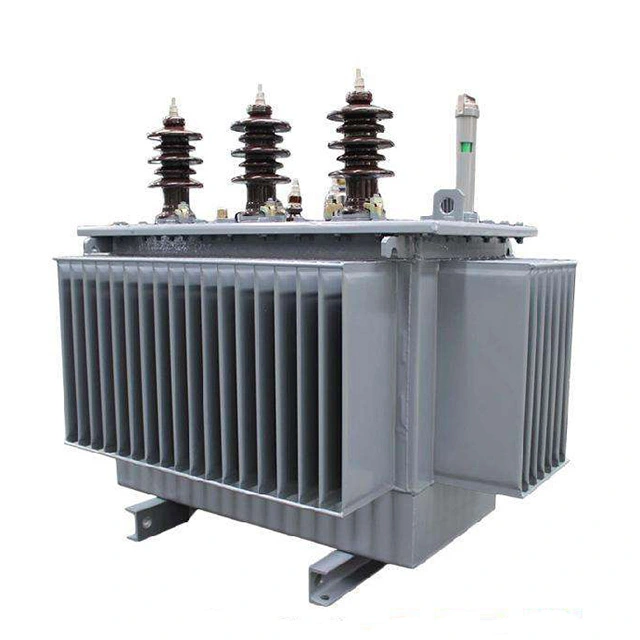

Μετασχηματιστές ισχύος 3 φάσεων Step Up 80kva 415v σε 11kv

Οι μετασχηματιστές ισχύος 3 φάσεων 415v έως 11kv λαμβάνουν το εναλλασσόμενο ρεύμα χαμηλής τάσης 415 V από το πρωτεύον τύλιγμα. Το μαγνητικό πεδίο συγκεντρώνεται και κατευθύνεται από το πρωτεύον τύλιγμα στη δευτερεύουσα περιέλιξη μέσω του πολυστρωματικού σιδήρου και ένα εναλλασσόμενο ρεύμα υψηλής τάσης εξέρχεται με σχετικά χαμηλή απώλεια 11V.

Οι μετασχηματιστές ισχύος 3 φάσεων 415v έως 11kv 80kva χρησιμοποιούνται κυρίως για μετάδοση ισχύος σε μεγάλες αποστάσεις, σύνδεση στο δίκτυο φωτοβολταϊκών/αιολικής ενέργειας και βιομηχανική παροχή ρεύματος υψηλής τάσης. Οι συνηθισμένοι τύποι περιλαμβάνουν λιπαντικά, περιελίξεις χαλκού και σύνδεση Dyn11, που συμμορφώνονται με τα πρότυπα IEC 60076/GB 1094.

Τεχνική παράμετρος:

Τι είδους δοκιμές θα πρέπει να διεξάγονται κατά τη λειτουργία ενός μετασχηματιστή 3 φάσεων 415v έως 11kv 80kva;

Για να διασφαλιστεί ότι ο μετασχηματιστής λειτουργεί κανονικά, θα πρέπει να εκτελούνται συχνά οι ακόλουθες δοκιμές:

(1) Δοκιμή θερμοκρασίας. Το εάν η κατάσταση λειτουργίας του μετασχηματιστή είναι κανονική και το επίπεδο θερμοκρασίας είναι πολύ σημαντικά. Σύμφωνα με τους κανονισμούς, η θερμοκρασία λαδιού της ανώτερης στρώσης δεν πρέπει να υπερβαίνει τους 85°C (η αύξηση της θερμοκρασίας δεν πρέπει να υπερβαίνει τους 55°C). Γενικά, οι μετασχηματιστές είναι εξοπλισμένοι με ειδικές συσκευές μέτρησης θερμοκρασίας.

(2) Δοκιμή φορτίου. Για να βελτιωθεί ο ρυθμός χρήσης των μετασχηματιστών ισχύος 3 φάσεων 80kva 415v σε 11kv και να μειωθεί η απώλεια ισχύος, είναι απαραίτητο να προσδιοριστεί η πραγματική χωρητικότητα τροφοδοσίας που μπορεί να αντέξει ο μετασχηματιστής κατά τη λειτουργία. Οι εργασίες μέτρησης εκτελούνται συνήθως κατά την περίοδο αιχμής κατανάλωσης ηλεκτρικής ενέργειας κάθε εποχής και μετρώνται απευθείας χρησιμοποιώντας ένα σφιγκτήρα στο αμπερόμετρο. Η τιμή ρεύματος πρέπει να είναι 70 έως 80% του ονομαστικού ρεύματος του μετασχηματιστή. Εάν υπερβαίνει αυτό το εύρος, υποδηλώνει υπερφόρτωση και πρέπει να ρυθμιστεί αμέσως.

(3) Δοκιμή τάσης. Το εύρος διακύμανσης της τάσης πρέπει να είναι εντός ±5% της ονομαστικής τάσης. Εάν υπερβαίνει αυτό το εύρος, ο εναλλάκτης βρύσης θα πρέπει να χρησιμοποιηθεί για ρύθμιση ώστε να φέρει την τάση εντός του καθορισμένου εύρους. Γενικά, η τάση ακροδεκτών δευτερεύουσας περιέλιξης και η τάση ακροδεκτών του τελικού χρήστη μετρώνται χρησιμοποιώντας ένα βολτόμετρο.

(4) Δοκιμή αντίστασης μόνωσης. Για να διατηρηθούν οι μετασχηματιστές ισχύος 3 φάσεων 415v έως 11kv 80kva σε κανονική κατάσταση λειτουργίας, πρέπει να πραγματοποιηθεί η δοκιμή αντίστασης μόνωσης για να αποφευχθεί η γήρανση της μόνωσης και τα ατυχήματα. Κατά τη διάρκεια της δοκιμής, προσπαθήστε να διακόψετε τη λειτουργία του μετασχηματιστή και χρησιμοποιήστε ένα μεγοχόμετρο για να μετρήσετε την τιμή αντίστασης μόνωσης του μετασχηματιστή. Η μετρούμενη αντίσταση δεν πρέπει να είναι μικρότερη από το 70% της προηγούμενης μετρούμενης τιμής. Όταν επιλέγετε ένα μεγομόμετρο, το πηνίο χαμηλής τάσης μπορεί να χρησιμοποιήσει επίπεδο τάσης 500v.
