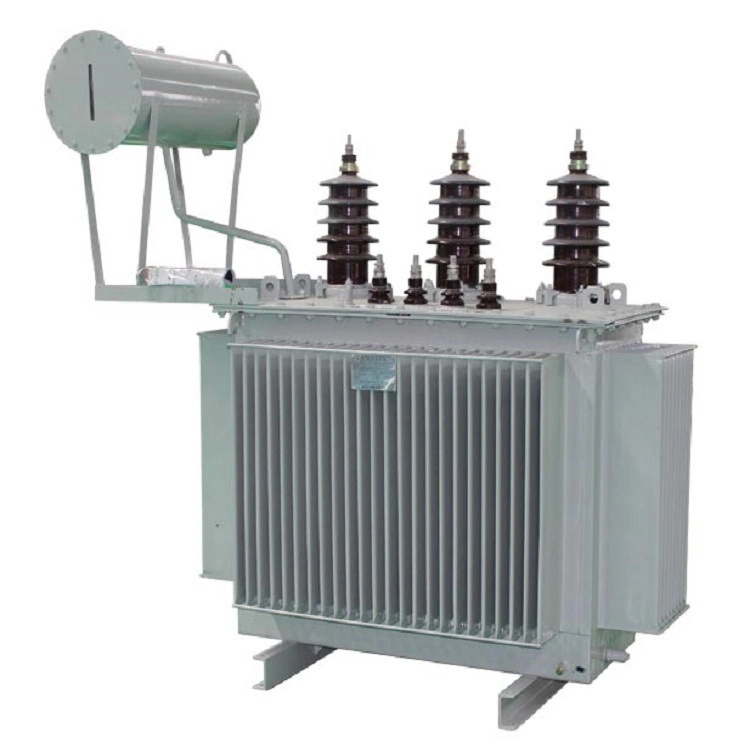

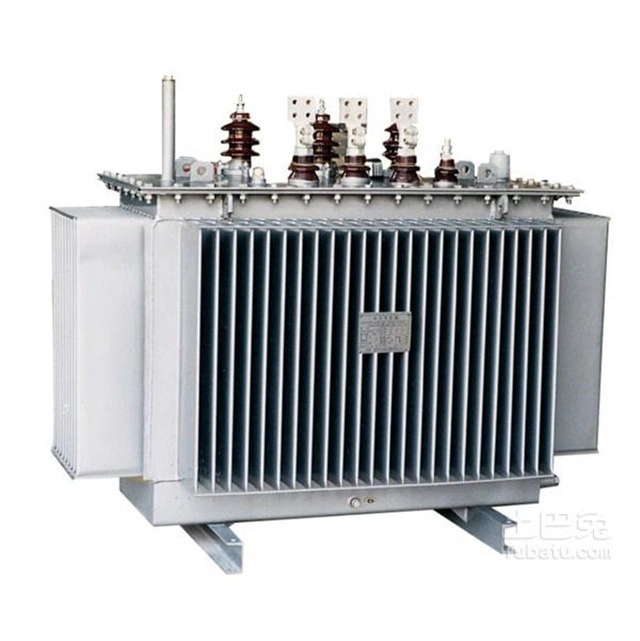

Μετασχηματιστής ηλεκτρικής ισχύος διανομής 500kva

Ο μετασχηματιστής ηλεκτρικής ισχύος διανομής 500 kva διαθέτει τα ακόλουθα βασικά πλεονεκτήματα: προηγμένη τεχνολογία μόνωσης για βελτιωμένη ασφάλεια. Λειτουργία χαμηλού θορύβου και ελάχιστες απαιτήσεις συντήρησης. Είναι ειδικά σχεδιασμένο για αποτελεσματική λειτουργία σε εμπορικά και βιομηχανικά περιβάλλοντα, με χωρητικότητα 500 kVA που προσφέρει τόσο οικονομική απόδοση όσο και περιβαλλοντική απόδοση.

Οι χρήστες μπορούν να επιλέξουν περιελίξεις αλουμινίου για να επιτύχουν μια ισορροπία μεταξύ κόστους και απόδοσης ή περιελίξεις χαλκού για καλύτερη αγωγιμότητα, χαμηλότερες απώλειες και ανώτερη αντίσταση στη θερμότητα.

Η αύξηση της θερμοκρασίας μπορεί να επιλεγεί ως 150℃, 115℃ ή 80℃. Το τελευταίο μπορεί να βελτιώσει την απόδοση και να παρατείνει τη διάρκεια ζωής της μόνωσης σε υψηλές θερμοκρασίες περιβάλλοντος ή συνεχή φορτία και μπορεί να χρησιμοποιήσει υλικά έως 220°C ή υψηλότερες ποιότητες.

Οι τύποι περιβλημάτων μετασχηματιστή ηλεκτρικής ισχύος διανομής 500 kva περιλαμβάνουν αεριζόμενα περιβλήματα NEMA 1 κατάλληλα για ξηρούς εσωτερικούς χώρους, NEMA 3R περιβλήματα με αδιάβροχα καλύμματα κατάλληλα για υπαίθρια/υγρό περιβάλλοντα και πλήρως κλειστά περιβλήματα κατάλληλα για στεγανά από σκόνη, υγρασία , διαβρωτικές περιοχές ή εκτάρια.

Τεχνική παράμετρος:

Γιατί να μην χρησιμοποιήσετε ένα ολόκληρο κομμάτι πυριτίου ως πυρήνα, αντί να το επεξεργαστείτε σε φύλλο;

Αυτό συμβαίνει επειδή ένας πυρήνας που μοιάζει με φύλλο μπορεί να μειώσει έναν άλλο τύπο απώλειας σιδήρου "απώλεια δινορρευμάτων". Όταν ο μετασχηματιστής ηλεκτρικής ισχύος διανομής 500 kva λειτουργεί, υπάρχει ένα εναλλασσόμενο ρεύμα στο πηνίο και η μαγνητική ροή που δημιουργεί είναι φυσικά εναλλασσόμενη. Αυτή η μεταβαλλόμενη μαγνητική ροή δημιουργεί ένα επαγόμενο ρεύμα στον πυρήνα του σιδήρου. Το επαγόμενο ρεύμα που δημιουργείται στον πυρήνα του σιδήρου κυκλοφορεί με κυκλικό μοτίβο μέσα στο επίπεδο που είναι κάθετο στη μαγνητική ροή, επομένως ονομάζεται δινορεύμα. Η απώλεια δινορευμάτων προκαλεί επίσης τη θέρμανση του πυρήνα του σιδήρου.

Για να μειωθεί η απώλεια δινορευμάτων, ο σιδερένιος πυρήνας του μετασχηματιστή ηλεκτρικής ισχύος διανομής 500 kva κατασκευάζεται με τη στοίβαξη φύλλων από χάλυβα πυριτίου με αμοιβαία μόνωση, έτσι ώστε το δινορευματικό ρεύμα να ρέει σε ένα στενό, επίμηκες κύκλωμα μέσω μιας μικρότερης διατομής, αυξάνοντας έτσι την αντίσταση στη διαδρομή δινορρευμάτων. Ταυτόχρονα, το πυρίτιο στον χάλυβα πυριτίου αυξάνει την ειδική αντίσταση του υλικού, η οποία παίζει επίσης ρόλο στη μείωση του δινοροδρόμου.

Για πυρήνες μετασχηματιστών ηλεκτρικής ισχύος διανομής 500 kva, επιλέγονται γενικά φύλλα πυριτίου από χάλυβα ψυχρής έλασης πάχους 0,35 mm. Ανάλογα με το μέγεθος του απαιτούμενου πυρήνα, κόβεται σε μακρύ φύλλο. Θεωρητικά, για να μειωθεί το δινορευματικό, όσο πιο λεπτό είναι το φύλλο πυριτίου χάλυβα και όσο στενότερες είναι οι επικαλυπτόμενες λωρίδες φύλλου, τόσο καλύτερο είναι το αποτέλεσμα. Αυτό όχι μόνο μειώνει την απώλεια δινορευμάτων, μειώνει την άνοδο της θερμοκρασίας, αλλά εξοικονομεί επίσης το υλικό των φύλλων χάλυβα πυριτίου.

Ωστόσο, κατά την κατασκευή πυρήνων μετασχηματιστών από φύλλο πυριτίου χάλυβα, δεν βασίζεται μόνο στους προαναφερθέντες ευνοϊκούς παράγοντες, επειδή η κατασκευή του πυρήνα σιδήρου με αυτόν τον τρόπο θα αυξήσει σημαντικά τον χρόνο εργασίας και θα μειώσει την αποτελεσματική διατομή του πυρήνα σιδήρου. Επομένως, κατά την κατασκευή πυρήνων μετασχηματιστών με φύλλα πυριτίου χάλυβα, είναι απαραίτητο να λάβετε υπόψη τη συγκεκριμένη κατάσταση, να σταθμίσετε τα πλεονεκτήματα και τα μειονεκτήματα και να επιλέξετε το βέλτιστο μέγεθος.
