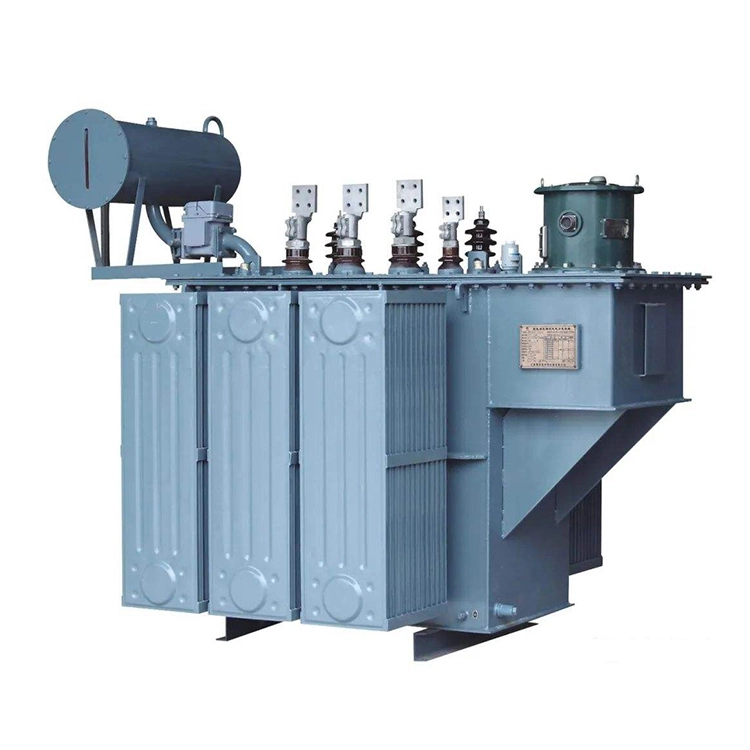

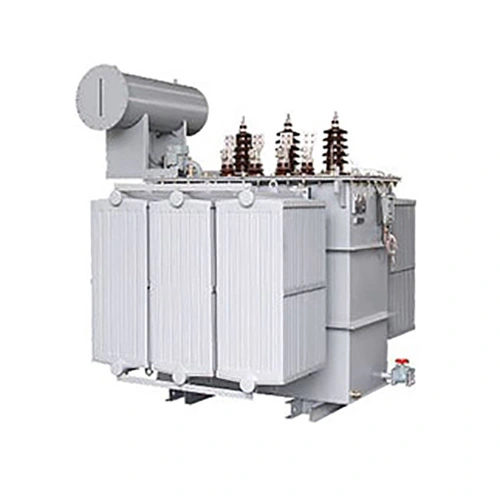

Μετασχηματιστής ισχύος 35 έως 0,4 kv 3 φάσεων 2500 kva

Ο πυρήνας του μετασχηματιστή ισχύος 3 φάσεων 2500 kva 35 έως 0,4 kv είναι κατασκευασμένος από φύλλα πυριτίου με προσανατολισμό ψυχρής έλασης υψηλής μαγνητικής αγωγιμότητας και ολόκληρη η διαδικασία άρθρωσης πραγματοποιείται χρησιμοποιώντας μια μέθοδο σύνδεσης πλήρους λοξοτομής και χωρίς οπή, μειώνοντας αποτελεσματικά καμία απώλεια φορτίου και ρεύμα διέγερσης. Τόσο οι περιελίξεις υψηλής τάσης όσο και οι περιελίξεις χαμηλής τάσης κατασκευάζονται από σύρματα χαλκού χωρίς οξυγόνο (ή σύρματα αλουμινίου όπως απαιτείται), με το τύλιγμα υψηλής τάσης σε πολυστρωματική κυλινδρική δομή και το τύλιγμα χαμηλής τάσης σε περιέλιξη φύλλου ή διπλής σπειροειδούς δομής, παρέχοντας καλή ηλεκτρική αντοχή και αντίσταση βραχυκυκλώματος.

Το περίβλημα του μετασχηματιστή ισχύος 3 φάσεων 35 έως 0,4 kv υφίσταται ξήρανση υπό κενό και επεξεργασία έγχυσης λαδιού υπό κενό, διασφαλίζοντας ένα σταθερό και αξιόπιστο σύστημα μόνωσης. Η δεξαμενή λαδιού υιοθετεί μια δομή κυματοειδούς φύλλου ή σωλήνα απαγωγής θερμότητας, εξισορροπώντας την απόδοση απαγωγής θερμότητας και την απόδοση στεγανοποίησης και είναι εξοπλισμένη με βαλβίδες εκτόνωσης πίεσης, ρελέ αερίου, μετρητές στάθμης λαδιού, στοιχεία μέτρησης θερμοκρασίας και άλλες πλήρεις συσκευές προστασίας.

Το εργοστάσιό μας διαθέτει την πλήρη παραγωγική ικανότητα διεργασιών για μετασχηματιστές 35 kV και άνω, συμπεριλαμβανομένης της περιέλιξης, της διάταξης πυρήνα, της διάταξης περιβλήματος, της επεξεργασίας κενού και των δοκιμών στο εργοστάσιο. Πριν φύγει από το εργοστάσιο, κάθε προϊόν υποβάλλεται σε πολλαπλές δοκιμές ρουτίνας, όπως μέτρηση αντίστασης περιέλιξης, αναλογία τάσης και επαλήθευση χαρακτηρισμού ομάδας σύνδεσης κ.λπ.

Ο μετασχηματιστής ισχύος 3 φάσεων 2500 kva 35 έως 0,4 kv διαθέτει χαμηλές απώλειες, χαμηλό θόρυβο και χαμηλή άνοδο θερμοκρασίας και είναι κατάλληλος για συνεχή λειτουργία σε εσωτερικούς, εξωτερικούς χώρους, μεγάλο υψόμετρο ή περιοχές με υψηλά επίπεδα ρύπανσης.

Τεχνικές προδιαγραφές:

Ε: Ποια είναι η βασική λειτουργία ενός μετασχηματιστή ισχύος 3 φάσεων 2500 kva 35 έως 0,4 kv με σύνθετη αντίσταση βραχυκυκλώματος 6,5% και ποια είναι η σημασία του για την ασφαλή λειτουργία του μετασχηματιστή;

Α: Η σύνθετη αντίσταση βραχυκυκλώματος 6,5% που καθορίζεται ως η τυπική διαμόρφωση για μετασχηματιστή ισχύος 3 φάσεων 2500 kva 35 έως 0,4 kv είναι βασική παράμετρος για τη διασφάλιση της ασφαλούς και σταθερής λειτουργίας του μετασχηματιστή. Αυτή η παράμετρος μπορεί να περιορίσει αποτελεσματικά το ρεύμα βραχυκυκλώματος στην πλευρά χαμηλής τάσης του μετασχηματιστή ισχύος 3 φάσεων 2500kva 35 έως 0,4 kv, να βελτιώσει τη δυναμική και θερμική σταθερότητα των περιελίξεων του μετασχηματιστή και να αποτρέψει την παραμόρφωση και τη μόνωση των περιελίξεων που προκαλούνται από σφάλματα βραχυκυκλώματος. Ταυτόχρονα, αυτή η παράμετρος σύνθετης αντίστασης προσαρμόζεται στη δομή του σώματος του μετασχηματιστή, γεγονός που μπορεί να αποφύγει προβλήματα μη φυσιολογικής διαρροής μαγνητικού πεδίου και υπερθέρμανσης. Μπορεί επίσης να παρέχει μια τυπική βάση για τη ρύθμιση της προστασίας του ρελέ μετασχηματιστή, να αποφύγει την υπερπήδηση και να διασφαλίσει ότι ο μετασχηματιστής ισχύος 3 φάσεων 2500kva 35 έως 0,4 kv μπορεί να λειτουργεί παράλληλα χωρίς ρεύμα κυκλοφορίας, διασφαλίζοντας έτσι την ασφαλή, οικονομική και σταθερή λειτουργία των μετασχηματιστών.
