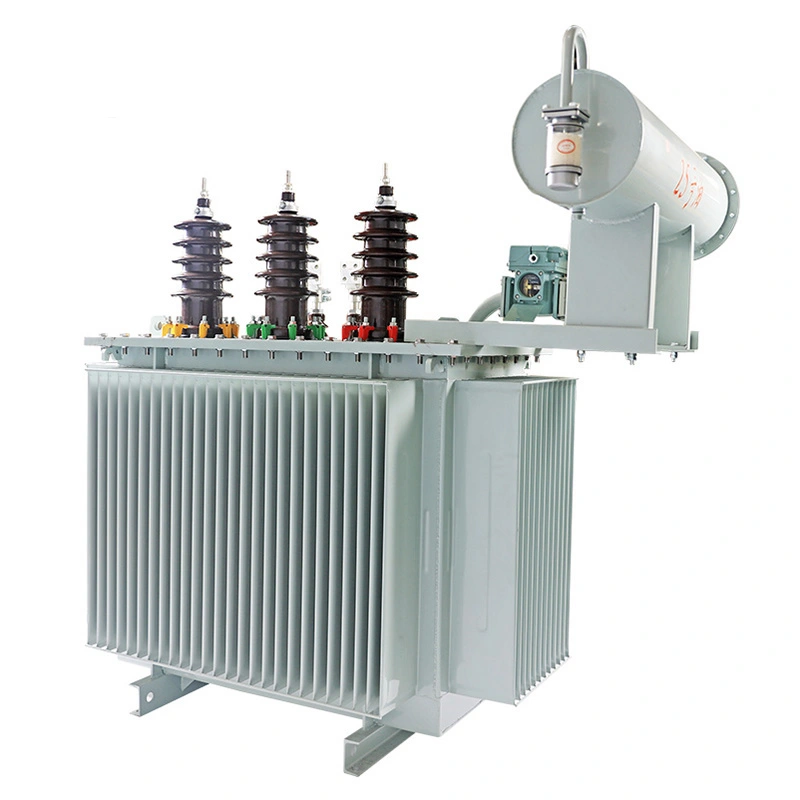

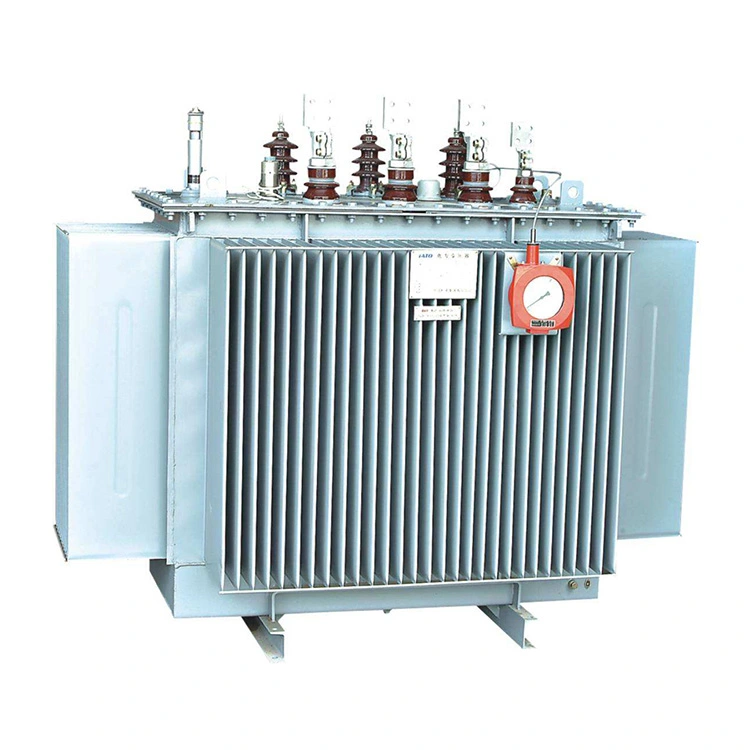

Μετασχηματιστής ισχύος διανομής 1000kva 11 έως 33kv

Ο μετασχηματιστής ισχύος διανομής 1000kva 11 έως 33kv είναι ένας βασικός ηλεκτρικός εξοπλισμός μέσης τάσης, που κατασκευάζεται σύμφωνα με τα πρότυπα IEC 60076 και GB 1094. Μετατρέπει την ισχύ εισόδου 11kV σε έξοδο 33kV, πραγματοποιώντας μετάδοση ενέργειας μεταξύ επιπέδων τάσης, που χρησιμοποιείται ευρέως σε βιομηχανικά πάρκα, σταθμούς παραγωγής ενέργειας, αναβάθμιση αγροτικών δικτύων και μεγάλες βιομηχανικές επιχειρήσεις.

Υιοθετώντας την ομάδα διανυσμάτων YNd11, πυρήνα από χάλυβα πυριτίου CRGO και περιελίξεις καθαρού χαλκού, ο μετασχηματιστής ισχύος διανομής 1000 kva 11 έως 33 kv  διαθέτει χαμηλή κατανάλωση ενέργειας, ισχυρή ικανότητα υπερφόρτωσης και σταθερή απόδοση. Με ±2×2,5% ρύθμιση τάσης χωρίς φορτίο, εξασφαλίζει σταθερή απόδοση και η ερμητικά σφραγισμένη δομή του ταιριάζει σε εσωτερικούς και εξωτερικούς χώρους, παρέχοντας αξιόπιστη υποστήριξη ισχύος για διάφορα σενάρια.

Ο μετασχηματιστής ισχύος διανομής 1000 kva 11 έως 33 kv χρησιμοποιείται κυρίως στα σενάρια ενίσχυσης τάσης δικτύων ηλεκτρικής ενέργειας μέσης τάσης.

Τα συγκεκριμένα πεδία εφαρμογής του περιλαμβάνουν:

1.Βιομηχανικά πάρκα, μεγάλες βιομηχανικές και μεταλλευτικές επιχειρήσεις: Μετατρέψτε την ισχύ 11 kv που παράγεται από τους δικούς τους σταθμούς ηλεκτροπαραγωγής ή λαμβάνεται από το δίκτυο ηλεκτρικής ενέργειας σε ισχύ υψηλής τάσης 33 kv για εσωτερική μετάδοση και παροχή ρεύματος σε μεγάλο εξοπλισμό.

2. Ηλεκτροπαραγωγικοί σταθμοί και υποσταθμοί: Χρησιμοποιείται ως εξοπλισμός ενίσχυσης τάσης για ηλεκτροπαραγωγά σετ, μετατρέποντας την ισχύ χαμηλής τάσης που παράγεται από τις γεννήτριες σε ισχύ υψηλής τάσης 33 kv και συνδέοντάς την με το ηλεκτρικό δίκτυο μέσης τάσης.

3. Αναβάθμιση αγροτικού δικτύου ηλεκτρικής ενέργειας: Αυξήστε το επίπεδο τάσης του αγροτικού δικτύου ηλεκτρικής ενέργειας, μειώστε τις απώλειες μετάδοσης και εξασφαλίστε τη σταθερότητα της αγροτικής παροχής ενέργειας.

4. Μεγάλα εργοτάξια και έργα προσωρινής παροχής ρεύματος: Παροχή σταθερής ισχύος υψηλής τάσης 33 kv για μεγάλα κατασκευαστικά μηχανήματα και προσωρινά συστήματα τροφοδοσίας.

Τεχνική παράμετρος:

Ε: Ποια είναι τα πρότυπα συντήρησης για το λάδι μετασχηματιστή; Πότε είναι απαραίτητη η αναπλήρωση ή η αντικατάσταση λαδιού;

Α: Αυτός ο μετασχηματιστής ισχύος διανομής 1000 kva 11 έως 33 kv υιοθετεί μια πλήρως σφραγισμένη δομή. Υπό κανονική λειτουργία χωρίς διαρροή λαδιού, δεν χρειάζεται συχνή αναπλήρωση λαδιού.

Οδηγίες συντήρησης: Λάβετε δείγματα για να ελέγξετε το λάδι του μετασχηματιστή κάθε 1 έως 2 χρόνια και ελέγξτε την τάση διάσπασης, την περιεκτικότητα σε υγρασία και την τιμή του οξέος. Εάν η στάθμη λαδιού είναι κάτω από την τυπική κλίμακα, το χρώμα του λαδιού είναι σκούρο και θολό, η περιεκτικότητα σε υγρασία υπερβαίνει το πρότυπο ή η αντοχή μόνωσης μειώνεται, απαιτείται έγκαιρη αναπλήρωση λαδιού ή γενική αντικατάσταση λαδιού. Απαγορεύεται αυστηρά η ανάμειξη λαδιών μετασχηματιστών διαφορετικών εμπορικών σημάτων ή διαφορετικών κατασκευαστών. Μετά την αντικατάσταση λαδιού, απαιτείται σχολαστική εξάτμιση για να αποφευχθούν τοπικά σφάλματα εκφόρτισης που προκαλούνται από φυσαλίδες αέρα στο λάδι.

Ε: Ποιο είναι το τυπικό σετ τιμής σύνθετης αντίστασης βραχυκυκλώματος του μετασχηματιστή ισχύος διανομής 1000 kva 11 έως 33 kv; Ποια είναι η σημασία αυτής της ρύθμισης;

Α: Η τυπική αντίσταση βραχυκυκλώματος έχει οριστεί στο 6,5%. Αυτή η τιμή είναι το εθνικό πρότυπο και η ρύθμιση προτύπων IEC για μετασχηματιστή ισχύος διανομής 1000 kva 11 έως 33 kv . Δεν μπορεί να αλλάξει αυθαίρετα.

Η σημασία του σχεδιασμού του πυρήνα έγκειται στο: Πρώτον, περιορίζει αποτελεσματικά το μέγιστο ρεύμα βραχυκυκλώματος κατά τη διάρκεια σφαλμάτων βραχυκυκλώματος του δικτύου, μειώνει την επίδραση της ηλεκτροκινητικής δύναμης βραχυκυκλώματος στις περιελίξεις και τον πυρήνα του μετασχηματιστή και αποφεύγει σημαντικά σφάλματα, όπως παραμόρφωση περιέλιξης και ζημιά στον πυρήνα. Δεύτερον, ταιριάζει με τη χωρητικότητα βραχυκυκλώματος του δικτύου μέσης τάσης, διασφαλίζει τον ακριβή συντονισμό των ρυθμίσεων ανάντη και κατάντη διακοπτών και συσκευών προστασίας ρελέ, αποτρέπει την ενεργοποίηση σφαλμάτων πάνω από το επίπεδο και εγγυάται τη σταθερότητα ολόκληρου του συστήματος διανομής μέσης τάσης. Τρίτον, ελέγχει τον ρυθμό προσαρμογής τάσης του μετασχηματιστή ισχύος διανομής 1000 kva 11 έως 33 kv, αποφεύγει την υπερβολική απόκλιση τάσης κατά τις διακυμάνσεις του φορτίου και διασφαλίζει ότι η ποιότητα του τροφοδοτικού πληροί τα πρότυπα.
