Σε ένα πολυσύχναστο κέντρο δεδομένων γεμάτο με χιλιάδες διακομιστές, κάθε watt ισχύος που καταναλώνεται πρέπει να παρακολουθείται με ακρίβεια. Ο διαχειριστής της εγκατάστασης βασίζεται σε ένα δίκτυο μετρητών για την παρακολούθηση της χρήσης ενέργειας, τον εντοπισμό των αναποτελεσματικών και την κατανομή του κόστους. Στην καρδιά καθενός από αυτούς τους μετρητές βρίσκεται αΜετασχηματιστής ρεύματος CT—ένας ανεπιτήδευτος αισθητήρας που εκτελεί αθόρυβα μια από τις πιο κρίσιμες εργασίες στην ηλεκτρική μέτρηση. Χωρίς αυτό το εξάρτημα, η ακριβής παρακολούθηση ισχύος θα ήταν σχεδόν αδύνατη. Οι μετασχηματιστές ρεύματος είναι η βασική γέφυρα μεταξύ του κόσμου υψηλής τάσης και υψηλού ρεύματος της διανομής ισχύος και των ευαίσθητων ηλεκτρονικών χαμηλής ισχύος των σύγχρονων συστημάτων μέτρησης.
Τι κάνει λοιπόν έναν CT μετασχηματιστή ρεύματος τον βασικό αισθητήρα για τα ηλεκτρικά συστήματα μέτρησης; Η απάντηση βρίσκεται σε τρεις βασικές δυνατότητες: ακριβή μέτρηση ρεύματος σε μεγάλο δυναμικό εύρος, πλήρης γαλβανική απομόνωση μεταξύ του πρωτεύοντος κυκλώματος και του εξοπλισμού μέτρησης και δυνατότητα παροχής τυποποιημένης εξόδου χαμηλού ρεύματος που επεξεργάζεται εύκολα από μετρητές και ρελέ προστασίας. Αυτό το άρθρο θα διερευνήσει τις αρχές σχεδιασμού, τα χαρακτηριστικά απόδοσης και τα ζητήματα εφαρμογής που καθιστούν τους μετασχηματιστές ρεύματος απαραίτητους στην ηλεκτρική μέτρηση. Από τη φυσική της μαγνητικής επαγωγής έως τις πρακτικές προκλήσεις της ακρίβειας και του κορεσμού, θα αναλύσουμε τη μηχανική που επιτρέπει σε αυτές τις συσκευές να παρέχουν αξιόπιστες μετρήσεις σε οτιδήποτε, από οικιακά υπομέτρα έως υποσταθμούς υψηλής τάσης.

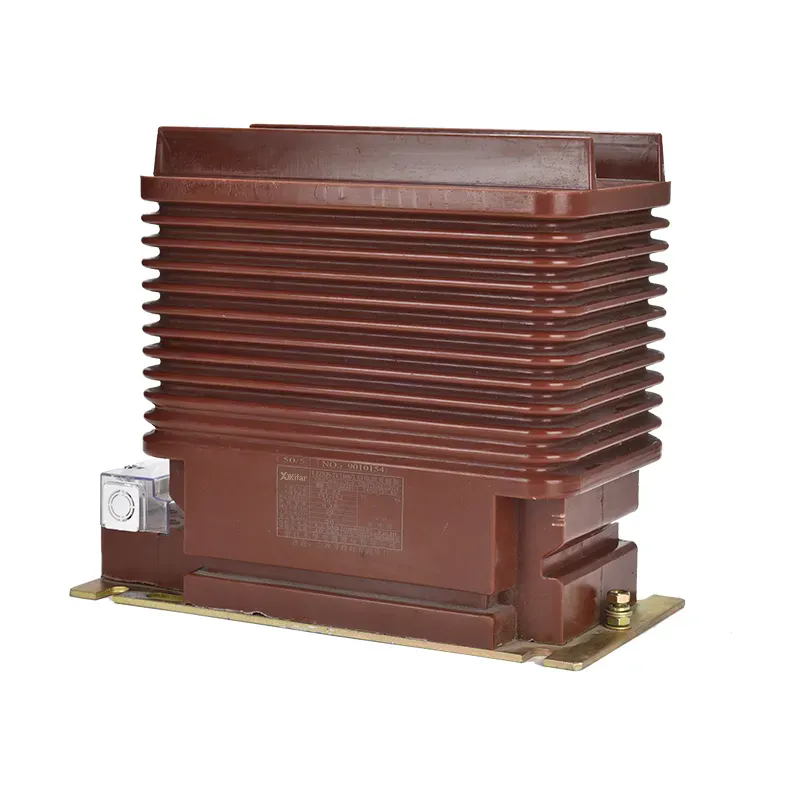

Ένας μετασχηματιστής ρεύματος CT είναι ένας τύπος μετασχηματιστή οργάνων που έχει σχεδιαστεί για να παράγει ένα μειωμένο, με ακρίβεια κλιμακούμενο ρεύμα που είναι ανάλογο με το ρεύμα που ρέει σε έναν πρωτεύοντα αγωγό. Είναι μια παθητική συσκευή που λειτουργεί με την αρχή της ηλεκτρομαγνητικής επαγωγής. Ο πρωτεύων αγωγός - το σύρμα που μεταφέρει το προς μέτρηση ρεύμα - διέρχεται από τον πυρήνα του CT, ο οποίος είναι συνήθως ένας δακτύλιος από μαγνητικό υλικό υψηλής διαπερατότητας, όπως ο χάλυβας πυριτίου ή ένα νανοκρυσταλλικό κράμα. Αυτός ο πρωτεύων αγωγός λειτουργεί ως πρωτεύον τύλιγμα μονής στροφής. Η δευτερεύουσα περιέλιξη, που αποτελείται από πολλές στροφές μονωμένου χάλκινου σύρματος τυλιγμένο γύρω από τον πυρήνα, παρέχει το ρεύμα εξόδου. Όταν εναλλασσόμενο ρεύμα ρέει μέσω του πρωτεύοντος αγωγού, δημιουργεί μια μεταβαλλόμενη μαγνητική ροή στον πυρήνα. Αυτή η ροή προκαλεί ένα ρεύμα στο δευτερεύον τύλιγμα που είναι ανάλογο με το πρωτεύον ρεύμα, κλιμακούμενο με την αναλογία στροφών.
Φανταστείτε έναν μετασχηματιστή ρεύματος ως μια ζυγαριά ακριβείας που μετρά το βάρος ενός ελέφαντα ζυγίζοντας ένα μικρό, αντιπροσωπευτικό δείγμα. Το πρωτεύον ρεύμα είναι ο ελέφαντας—μεγάλος και δυσκίνητος. Το δευτερεύον ρεύμα είναι το μικρό δείγμα—εύκολο στη μέτρηση και ασφαλές στο χειρισμό. Ο λόγος στροφών του CT καθορίζει τον παράγοντα κλιμάκωσης. Για παράδειγμα, ένα CT 1000:5 σημαίνει ότι όταν 1000 αμπέρ ρέουν μέσω του πρωτεύοντος, 5 αμπέρ θα ρέουν μέσω του δευτερεύοντος κυκλώματος. Αυτή η τυποποιημένη δευτερεύουσα έξοδος 5 A (ή 1 A) επιτρέπει μετρητές, ρελέ και άλλο εξοπλισμό παρακολούθησης να κατασκευάζονται ως τυποποιημένες, εναλλάξιμες συσκευές, χωρίς να χρειάζεται να σχεδιαστούν για τα υψηλά ρεύματα και τάσεις του πρωτεύοντος κυκλώματος. Αυτός είναι ο θεμελιώδης λόγος για τον οποίο το Current Transformer CT είναι η ραχοκοκαλιά της σύγχρονης ηλεκτρικής μέτρησης.
Το υλικό του πυρήνα είναι ένας κρίσιμος παράγοντας στην απόδοση του CT. Ο πυρήνας πρέπει να έχει υψηλή διαπερατότητα για να συγκεντρώνει αποτελεσματικά τη μαγνητική ροή και πρέπει να έχει χαμηλή υστέρηση για να ελαχιστοποιεί τις απώλειες. Ο πυρήνας πρέπει επίσης να έχει μια γραμμική καμπύλη μαγνήτισης για να διασφαλίζεται ότι η αναλογία μεταξύ πρωτεύοντος και δευτερεύοντος ρεύματος παραμένει σταθερή σε όλο το φάσμα των ρευμάτων. ΣτοWenzhou Xifa Electrical Equipment Co., Ltd.,κατασκευάζουμε πυρήνες Current Transformer CT χρησιμοποιώντας υψηλής ποιότητας χάλυβα πυριτίου με προσανατολισμό κόκκων, επιλεγμένο για τις εξαιρετικές μαγνητικές του ιδιότητες και τη χαμηλή καταναγκαστική ικανότητα. Η εμπειρία του εργοστασίου μας στη σχεδίαση πυρήνων και την τεχνολογία περιέλιξης διασφαλίζει ότι οι μετασχηματιστές ρεύματος μας παρέχουν αξιόπιστη, ακριβή απόδοση σε ένα ευρύ φάσμα εφαρμογών.
Η ασφάλεια είναι ο πρωταρχικός λόγος για τον οποίο οι μετασχηματιστές ρεύματος χρησιμοποιούνται σε εφαρμογές μέτρησης. Η απευθείας σύνδεση ενός μετρητή σε ένα κύκλωμα υψηλού ρεύματος και υψηλής τάσης θα ήταν εξαιρετικά επικίνδυνη. Ο μετρητής θα πρέπει να αξιολογηθεί για την πλήρη κύρια τάση (η οποία θα μπορούσε να είναι εκατοντάδες kilovolt) και το ρεύμα (που θα μπορούσε να είναι χιλιάδες αμπέρ). Αυτό θα ήταν φυσικά μεγάλο, απαγορευτικά ακριβό και εγγενώς επικίνδυνο. Το Current Transformer CT λύνει κομψά αυτό το πρόβλημα παρέχοντας γαλβανική απομόνωση. Δεν υπάρχει άμεση ηλεκτρική σύνδεση μεταξύ του πρωτεύοντος κυκλώματος και του δευτερεύοντος κυκλώματος. Το πρωτεύον διαχωρίζεται από το δευτερεύον με τη μόνωση του πυρήνα και τη φυσική απόσταση μεταξύ των περιελίξεων. Αυτή η απομόνωση διασφαλίζει ότι ο μετρητής και ο χειριστής δεν εκτίθενται στις επικίνδυνες τάσεις και ρεύματα του πρωτεύοντος συστήματος.
Το δευτερεύον κύκλωμα ενός μετασχηματιστή ρεύματος CT έχει σχεδιαστεί για να είναι ασφαλές για εργασία. Η τυπική δευτερεύουσα έξοδος είναι είτε 5 A είτε 1 A, η οποία αντιμετωπίζεται εύκολα από τυπικούς μετρητές και ρελέ προστασίας. Η τάση στους δευτερεύοντες ακροδέκτες διατηρείται επίσης χαμηλή. Αυτή η πτυχή ασφάλειας δεν είναι απλώς μια ευκολία. είναι θεμελιώδης απαίτηση ασφάλειας. Το δευτερεύον κύκλωμα ενός CT δεν πρέπει ποτέ να ανοίγει ενώ το πρωτεύον είναι ενεργοποιημένο. Εάν το δευτερεύον κύκλωμα είναι ανοιχτό, η υψηλή σύνθετη αντίσταση των δευτερευόντων ακροδεκτών θα προκαλέσει την άνοδο της ροής του πυρήνα σε επικίνδυνα επίπεδα, δημιουργώντας υψηλή τάση που μπορεί να είναι θανατηφόρα για το προσωπικό και καταστροφική για τον εξοπλισμό.
Για εφαρμογές μέτρησης, αυτή η ασφάλεια είναι πρωταρχικής σημασίας. Ένας μετασχηματιστής ρεύματος CT επιτρέπει την ασφαλή εγκατάσταση ενός μετρητή σε θέση που είναι βολική για ανάγνωση και συντήρηση. Ο μετρητής μπορεί να τοποθετηθεί σε πίνακα, να τοποθετηθεί σε τοίχο ή ακόμα και να βρίσκεται σε απόσταση από το πρωτεύον κύκλωμα. Αυτό είναι ιδιαίτερα σημαντικό σε σύγχρονα κέντρα δεδομένων, βιομηχανικές εγκαταστάσεις και εμπορικά κτίρια όπου τα κεντρικά συστήματα διαχείρισης ενέργειας απαιτούν ακριβή μέτρηση σε πολλά σημεία. Το εργοστάσιό μας στη Xifa σχεδιάζει το Current Transformer CT του με γνώμονα την ασφάλεια, χρησιμοποιώντας υψηλής ποιότητας μονωτικά υλικά και στιβαρή κατασκευή για να εξασφαλίσει αξιόπιστη απομόνωση κατά τη διάρκεια ζωής του προϊόντος.
Για οποιαδήποτε εφαρμογή μέτρησης, η ακρίβεια είναι η πιο κρίσιμη παράμετρος απόδοσης. Η ακρίβεια ενός CT μετασχηματιστή ρεύματος εκφράζεται ως προς την κατηγορία ακρίβειάς του, η οποία ορίζει το επιτρεπόμενο σφάλμα στην αναλογία μεταξύ του πρωτεύοντος και του δευτερεύοντος ρεύματος και της επιτρεπόμενης μετατόπισης φάσης. Η κατηγορία ακρίβειας καθορίζεται από έναν συνδυασμό ενός γράμματος και ενός αριθμού. Για εφαρμογές μέτρησης, οι πιο συνηθισμένες κατηγορίες ακρίβειας είναι 0,1, 0,2, 0,5, 1 και 3. Ο αριθμός υποδεικνύει το μέγιστο ποσοστό σφάλματος στο ονομαστικό ρεύμα. Για παράδειγμα, ένα CT κλάσης 0,5 έχει μέγιστο σφάλμα αναλογίας 0,5% στο ονομαστικό ρεύμα.
Η μετατόπιση φάσης είναι επίσης κρίσιμη για την ακριβή μέτρηση ισχύος. Σε ένα τριφασικό σύστημα, τα σφάλματα φάσης στους CT μπορεί να προκαλέσουν σημαντικά σφάλματα στη μέτρηση της ενεργού και άεργου ισχύος. Η κατηγορία ακρίβειας ορίζει επίσης τη μέγιστη μετατόπιση φάσης. Για παράδειγμα, ένα CT Class 0,5 έχει μέγιστη μετατόπιση φάσης 20 λεπτά (0,33 μοίρες). Η κατηγορία ακρίβειας μετριέται σε συγκεκριμένο φορτίο (φορτίο) και σε συγκεκριμένο ποσοστό ονομαστικού ρεύματος (συνήθως 100%). Η ακρίβεια ενός CT δεν είναι σταθερή σε όλο το εύρος του. Είναι συνήθως πιο ακριβές στο ονομαστικό ρεύμα και υποβαθμίζεται σε πολύ χαμηλά ρεύματα και σε ρεύματα πάνω από την ονομαστική τιμή.
Ο παρακάτω πίνακας συνοψίζει τις κατηγορίες ακρίβειας και τις τυπικές εφαρμογές μέτρησής τους.
| Κατηγορία Ακρίβειας | Σφάλμα μέγιστου λόγου | Μέγιστη μετατόπιση φάσης | Τυπική Εφαρμογή |
| 0.1 | 0,1% | 5 λεπτά | Μέτρηση ακριβείας, βαθμονόμηση, πρότυπα |
| 0.2 | 0,2% | 10 λεπτά | Μέτρηση εσόδων υψηλής ακρίβειας |
| 0.5 | 0,5% | 20 λεπτά | Εμπορική και βιομηχανική μέτρηση |
| 1.0 | 1,0% | 60 λεπτά | Μέτρηση γενικής χρήσης |
| 3.0 | 3,0% | Δεν διευκρινίζεται | Ένδειξη μόνο |
Η επιλογή της σωστής κατηγορίας ακρίβειας είναι μια κρίσιμη απόφαση. Για εφαρμογές μέτρησης εσόδων, όπου οι μετρήσεις χρησιμοποιούνται για τιμολόγηση, είναι απαραίτητη μεγαλύτερη ακρίβεια (0,1 ή 0,2). Για υπομέτρηση και γενική παρακολούθηση, συνήθως αρκεί μια CT κατηγορίας 0,5 ή 1,0. Η απαιτούμενη τάξη ακρίβειας εξαρτάται επίσης από το φορτίο του μετρητή. Ο μετρητής πρέπει να έχει αρκετά χαμηλή επιβάρυνση ώστε να διασφαλίζει ότι ο CT λειτουργεί εντός των καθορισμένων ορίων ακρίβειας. Στην Wenzhou Xifa Electrical Equipment Co., Ltd., προσφέρουμε μια πλήρη γκάμα τάξεων ακρίβειας Current Transformer CT που ταιριάζουν στις ανάγκες των πελατών μας, από τη μέτρηση εσόδων υψηλής ακρίβειας έως τις γενικές εφαρμογές παρακολούθησης.
Ένα από τα βασικά πλεονεκτήματα ενός CT μετασχηματιστή ρεύματος είναι η ικανότητά του να μετράει τα ρεύματα με ακρίβεια σε ένα ευρύ φάσμα, από μικρά κλασματικά ρεύματα έως μεγάλα ρεύματα υπερφόρτωσης. Αυτό το δυναμικό εύρος είναι απαραίτητο για τα σύγχρονα ηλεκτρικά συστήματα μέτρησης, τα οποία πρέπει να μετρούν με ακρίβεια την κατανάλωση ενέργειας σε περιόδους τόσο ελαφρού όσο και μεγάλου φορτίου. Το δυναμικό εύρος ενός CT καθορίζεται κυρίως από το υλικό του πυρήνα και τη σχεδίαση της περιέλιξης. Ο πυρήνας πρέπει να μπορεί να λειτουργεί γραμμικά σε ένα ευρύ φάσμα πυκνοτήτων ροής. Η περιέλιξη πρέπει να είναι σχεδιασμένη ώστε να ελαχιστοποιεί την επαγωγή διαρροής και να παρέχει σταθερή αναλογία στροφών.
Το υλικό πυρήνα είναι ο πιο κρίσιμος παράγοντας για την επίτευξη ενός ευρέος δυναμικού εύρους. Ο πυρήνας πρέπει να έχει μια γραμμική καμπύλη μαγνήτισης, που σημαίνει ότι η πυκνότητα ροής είναι ανάλογη με τη δύναμη μαγνήτισης, μέχρι το σημείο κορεσμού. Ένας πυρήνας υψηλής διαπερατότητας, όπως ο χάλυβας πυριτίου με προσανατολισμό κόκκων, έχει μια σχετικά γραμμική περιοχή σε ένα ευρύ φάσμα ρευμάτων. Ο πυρήνας πρέπει επίσης να έχει χαμηλή καταναγκαστική ικανότητα για να ελαχιστοποιηθεί η υστέρηση και να διασφαλιστεί ότι η αξονική τομογραφία διατηρεί την ακρίβειά της με την πάροδο του χρόνου. Το υλικό του πυρήνα επιλέγεται επίσης να έχει υψηλή πυκνότητα ροής κορεσμού για να αποτρέπει τον κορεσμό του πυρήνα υπό συνθήκες σφάλματος. Η γεωμετρία του πυρήνα είναι επίσης σημαντική. ένας πυρήνας με μεγάλη επιφάνεια διατομής μπορεί να χειριστεί μεγαλύτερη ροή χωρίς κορεσμό.
Ο σχεδιασμός της περιέλιξης επηρεάζει επίσης το δυναμικό εύρος. Το δευτερεύον τύλιγμα τυπικά τυλίγεται με μεγάλο αριθμό στροφών για να παράγει υψηλή τάση εξόδου ανά αμπέρ πρωτεύοντος ρεύματος. Αυτή η υψηλή ευαισθησία επιτρέπει στο CT να μετράει με ακρίβεια μικρά ρεύματα. Η περιέλιξη έχει σχεδιαστεί για να ελαχιστοποιεί την επαγωγή διαρροής, η οποία μπορεί να προκαλέσει σφάλματα σε υψηλές συχνότητες και σε μεταβατικές συνθήκες. Η μόνωση μεταξύ των στροφών πρέπει να είναι στιβαρή για την αποφυγή βραχυκυκλωμάτων. Η περιέλιξη πρέπει επίσης να είναι σχεδιασμένη ώστε να χειρίζεται το ονομαστικό ρεύμα χωρίς υπερθέρμανση. Το εργοστάσιό μας στη Wenzhou Xifa Electrical Equipment Co., Ltd. χρησιμοποιεί προηγμένες τεχνικές περιέλιξης και υλικά υψηλής ποιότητας για να διασφαλίσει ότι το Current Transformer CT μας παρέχει ένα ευρύ δυναμικό εύρος και σταθερή απόδοση σε ολόκληρο το εύρος λειτουργίας του.
Ο σχεδιασμός του πυρήνα και της περιέλιξης πρέπει επίσης να λαμβάνει υπόψη την επίδραση της επιβάρυνσης. Το φορτίο είναι η σύνθετη αντίσταση του δευτερεύοντος κυκλώματος, συμπεριλαμβανομένου του μετρητή, των καλωδίων και των ακροδεκτών σύνδεσης. Μια υψηλή επιβάρυνση μπορεί να μειώσει το αποτελεσματικό δυναμικό εύρος του CT και μπορεί να προκαλέσει κορεσμό σε σχετικά χαμηλά ρεύματα. Είναι σημαντικό να επιλέξετε μια αξονική τομογραφία με βαθμολογία που είναι κατάλληλη για την αναμενόμενη επιβάρυνση. Ένας CT με υψηλό βαθμό επιβάρυνσης θα έχει μεγαλύτερο πυρήνα και περισσότερες στροφές, με αποτέλεσμα μεγαλύτερο δυναμικό εύρος. Η τεχνική ομάδα μας μπορεί να βοηθήσει στον υπολογισμό του κατάλληλου φόρτου για την αίτησή σας.
Δύο κρίσιμοι παράγοντες που επηρεάζουν την ακρίβεια και την απόδοση ενός CT μετασχηματιστή ρεύματος είναι η επιβάρυνση και ο κορεσμός. Η επιβάρυνση είναι η συνολική σύνθετη αντίσταση του δευτερεύοντος κυκλώματος, συμπεριλαμβανομένου του μετρητή, των καλωδίων σύνδεσης και των σημείων τερματισμού. Εάν το φορτίο είναι πολύ υψηλό, η τάση εξόδου του CT θα αναγκαστεί να αυξηθεί, προκαλώντας αύξηση της ροής του πυρήνα, γεγονός που μπορεί να οδηγήσει σε κορεσμό. Ο κορεσμός συμβαίνει όταν η πυκνότητα ροής του πυρήνα φτάσει τη μέγιστη πυκνότητα ροής του υλικού, πέραν της οποίας μια αύξηση στο πρωτεύον ρεύμα δεν οδηγεί σε αναλογική αύξηση του δευτερεύοντος ρεύματος. Αυτό προκαλεί το CT να παράγει ένα παραμορφωμένο σήμα εξόδου, οδηγώντας σε ανακριβείς μετρήσεις.
Η σχέση μεταξύ επιβάρυνσης και κορεσμού είναι ένα κρίσιμο ζήτημα σχεδιασμού. Ένας CT βαθμολογείται για ένα συγκεκριμένο φορτίο, που τυπικά εκφράζεται σε VA (volt-amperes). Για παράδειγμα, ένας CT με ονομαστική τιμή 5 VA μπορεί να οδηγήσει ένα δευτερεύον κύκλωμα με συνολική σύνθετη αντίσταση έως και 0,2 ohms στα 5 A (αφού P = I²R). Εάν η επιβάρυνση υπερβαίνει αυτήν την ονομαστική τιμή, ο CT μπορεί να κορεσθεί σε χαμηλότερο πρωτεύον ρεύμα, περιορίζοντας το δυναμικό του εύρος και προκαλώντας σφάλματα μέτρησης. Είναι απαραίτητο να επιλέξετε έναν αξονικό τομογράφο με βαθμολογία επιβάρυνσης υψηλότερη από την πραγματική επιβάρυνση του μετρητή και των καλωδίων σύνδεσης.
Για να διασφαλιστεί η ακριβής μέτρηση, η αξονική τομογραφία πρέπει να λειτουργεί πολύ κάτω από το σημείο κορεσμού της. Το περιθώριο μεταξύ της ροής λειτουργίας και της ροής κορεσμού ονομάζεται "περιθώριο κορεσμού". Ένας CT με υψηλό περιθώριο κορεσμού θα είναι πιο ανθεκτικός στον κορεσμό και θα διατηρήσει την ακρίβειά του σε ένα ευρύτερο φάσμα ρευμάτων. Το περιθώριο κορεσμού καθορίζεται από το υλικό του πυρήνα, τη γεωμετρία του πυρήνα και τον αριθμό των στροφών. Οι CT που έχουν σχεδιαστεί για εφαρμογές μέτρησης έχουν συνήθως υψηλό περιθώριο κορεσμού για να διασφαλίσουν ότι μπορούν να χειριστούν υπερφορτώσεις χωρίς απώλεια ακρίβειας. Ο παρακάτω πίνακας απεικονίζει την επίδραση της επιβάρυνσης στην ακρίβεια μέτρησης ενός τυπικού CT μετασχηματιστή ρεύματος.
| Επιβάρυνση (% της βαθμολογίας) | Σφάλμα μέτρησης (%) | Αποτέλεσμα |
| 25% | 0,1% | Εντός των προδιαγραφών, ακριβής μέτρηση |
| 50% | 0,15% | Εντός των προδιαγραφών, ακριβής μέτρηση |
| 100% | 0,3% | Σε ονομαστική επιβάρυνση, ελαφρά αύξηση του σφάλματος |
| 150% | 1,5% | Υπερβολική επιβάρυνση, σημαντικό σφάλμα |
| 200% | 5,0% | Σοβαρός κορεσμός, αναξιόπιστη μέτρηση |
Η επιβάρυνση θα πρέπει πάντα να υπολογίζεται προσεκτικά και να επαληθεύεται κατά τη φάση σχεδιασμού ενός συστήματος μέτρησης. Μια αξονική τομογραφία με υψηλότερη βαθμολογία VA μπορεί να χειριστεί υψηλότερη επιβάρυνση, αλλά είναι επίσης μεγαλύτερη και πιο ακριβή. Ένας CT με χαμηλότερη βαθμολογία VA είναι μικρότερος και λιγότερο δαπανηρός, αλλά είναι πιο ευαίσθητος στην επιβάρυνση και μπορεί να κορεστεί κάτω από βαριά φορτία. Στη Xifa, προσφέρουμε μια σειρά από CT μετασχηματιστή ρεύματος με διαφορετικές διαβαθμίσεις φορτίου για να ταιριάζουν στις συγκεκριμένες απαιτήσεις διαφορετικών εφαρμογών μέτρησης. Η τεχνική ομάδα μας μπορεί να βοηθήσει στην επιλογή του κατάλληλου CT για την αίτησή σας.
Η επιλογή του σωστού CT μετασχηματιστή ρεύματος για μια εφαρμογή μέτρησης περιλαμβάνει μια συστηματική αξιολόγηση των απαιτήσεων ρεύματος, τάσης και ακρίβειας του συστήματος. Το ακόλουθο πλαίσιο επιλογής παρέχει μια προσέγγιση βήμα προς βήμα για να διασφαλιστεί ότι η CT έχει καθοριστεί σωστά. Το πρώτο βήμα είναι να προσδιορίσετε το εύρος του πρωτεύοντος ρεύματος. Το CT πρέπει να μπορεί να μετρήσει με ακρίβεια το μέγιστο ρεύμα λειτουργίας και πρέπει επίσης να μπορεί να αντέξει το μέγιστο ρεύμα σφάλματος χωρίς ζημιά. Το ονομαστικό ρεύμα του CT θα πρέπει να επιλεγεί ώστε να είναι περίπου 60-80% του μέγιστου αναμενόμενου ρεύματος φορτίου, παρέχοντας κάποιο περιθώριο για μελλοντική αύξηση του φορτίου. Το δυναμικό εύρος του CT θα πρέπει επίσης να ληφθεί υπόψη, διασφαλίζοντας ότι μπορεί να μετρήσει με ακρίβεια το ελάχιστο και το μέγιστο ρεύμα.
Το δεύτερο βήμα είναι ο προσδιορισμός της απαιτούμενης τάξης ακρίβειας. Για τη μέτρηση εσόδων, απαιτείται κατηγορία υψηλής ακρίβειας (0,1 ή 0,2). Για υπομέτρηση και γενική παρακολούθηση, μπορεί να αρκεί μια χαμηλότερη κατηγορία ακρίβειας (0,5 ή 1,0). Η κατηγορία ακρίβειας πρέπει επίσης να ταιριάζει με το βάρος του μετρητή. Το τρίτο βήμα είναι να καθοριστεί το βάρος. Η επιβάρυνση πρέπει να υπολογίζεται με βάση την αντίσταση εισόδου του μετρητή, το μήκος των καλωδίων σύνδεσης και την σύνθετη αντίσταση οποιωνδήποτε ενδιάμεσων συσκευών. Η αξονική τομογραφία πρέπει να έχει βαθμολογία επιβάρυνσης μεγαλύτερη από την υπολογιζόμενη επιβάρυνση.
Ο παρακάτω πίνακας συνοψίζει τα βασικά κριτήρια επιλογής και παρέχει τυπικές τιμές για ένα CT μετασχηματιστή ρεύματος.
| Κριτήριο Επιλογής | Θεωρήσεις | Τυπικές Αξίες |
| Πρωτεύον ρεύμα (Α) | Μέγιστο συνεχές ρεύμα φορτίου | 50, 100, 200, 400, 800, 1000, 2000 |
| Δευτερεύον ρεύμα (A) | Τυπική έξοδος για μετρητές | 5 Α ή 1 Α |
| Κατηγορία Ακρίβειας | Απαιτούμενη ακρίβεια μέτρησης | 0,1, 0,2, 0,5, 1,0 |
| Επιβάρυνση (VA) | Ολική σύνθετη αντίσταση δευτερεύοντος κυκλώματος | 2,5, 5, 10, 15, 30 |
| Επίπεδο μόνωσης | Ονομαστική τάση πρωτεύοντος κυκλώματος | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Συχνότητα (Hz) | Συχνότητα δικτύου | 50 Hz ή 60 Hz |
Πρόσθετοι παράγοντες που πρέπει να ληφθούν υπόψη περιλαμβάνουν το επίπεδο μόνωσης, τη συχνότητα και τη θερμοκρασία περιβάλλοντος. Το CT πρέπει να είναι σχεδιασμένο για το επίπεδο τάσης του πρωτεύοντος κυκλώματος. Για εφαρμογές υψηλής τάσης, το CT πρέπει να έχει επαρκή μόνωση και αποστάσεις ερπυσμού. Ο CT πρέπει να έχει σχεδιαστεί για τη συχνότητα του δικτύου (50 Hz ή 60 Hz). Η θερμοκρασία περιβάλλοντος επηρεάζει την απόδοση του CT και την ικανότητά του να διαχέει τη θερμότητα. Στην Xifa, κατασκευάζουμε το Current Transformer CT για ένα ευρύ φάσμα εφαρμογών, από τη διανομή χαμηλής τάσης έως τη μέτρηση υποσταθμού υψηλής τάσης. Τα προϊόντα μας έχουν σχεδιαστεί για να πληρούν τα σχετικά διεθνή πρότυπα και ελέγχονται αυστηρά για να εξασφαλίσουν αξιόπιστη απόδοση.
Ερώτηση 1: Ποια είναι η διαφορά μεταξύ ενός μετασχηματιστή ρεύματος και ενός μετασχηματιστή τάσης;
Απάντηση: Ένας μετασχηματιστής ρεύματος (CT) χρησιμοποιείται για τη μέτρηση του ρεύματος και συνδέεται σε σειρά με το κύκλωμα. Ένας μετασχηματιστής τάσης (VT) χρησιμοποιείται για τη μέτρηση της τάσης και συνδέεται παράλληλα. Το CT παράγει δευτερεύον ρεύμα ανάλογο με το πρωτεύον ρεύμα, ενώ το VT παράγει δευτερεύουσα τάση ανάλογη με την κύρια τάση. Και οι δύο είναι μετασχηματιστές οργάνων που χρησιμοποιούνται για μέτρηση και προστασία. Ο μετασχηματιστής ρεύματος CT είναι ο βασικός αισθητήρας για τη μέτρηση του ρεύματος στα συστήματα ισχύος.
Ερώτηση 2: Μπορώ να εγκαταστήσω έναν μετασχηματιστή ρεύματος CT σε οποιοδήποτε προσανατολισμό;
Απάντηση: Ενώ μπορεί να εγκατασταθεί CT μετασχηματιστή ρεύματος στους περισσότερους προσανατολισμούς, συνιστάται γενικά να ακολουθείτε τις οδηγίες του κατασκευαστή. Ο προσανατολισμός δεν επηρεάζει σημαντικά την ακρίβεια σε κανονικά ρεύματα λειτουργίας. Ωστόσο, για εφαρμογές υψηλής ακρίβειας, συνιστάται να διασφαλίζεται ότι ο πυρήνας δεν υπόκειται σε υπερβολικούς κραδασμούς ή μαγνητικά πεδία. Για CT με χωριστό πυρήνα, θα πρέπει να λαμβάνεται μέριμνα ώστε να διασφαλίζεται ότι ο πυρήνας είναι σωστά κλειστός και ασφαλισμένος ώστε να διατηρείται η ακρίβεια.
Ερώτηση 3: Πώς μπορώ να επιλέξω ανάμεσα σε μια δευτερεύουσα αξονική τομογραφία 5 Α και 1 Α;
Απάντηση: Η επιλογή μεταξύ ενός CT δευτερεύοντος μετασχηματιστή ρεύματος 5 Α και 1 Α εξαρτάται από τον εξοπλισμό μέτρησης και την απόσταση μεταξύ του CT και του μετρητή. Μια έξοδος 5 A είναι πιο κοινή και παρέχει υψηλότερο επίπεδο σήματος, το οποίο μπορεί να είναι επωφελές σε θορυβώδη περιβάλλοντα. Μια έξοδος 1 A χρησιμοποιείται συχνά για μετάδοση σε μεγάλες αποστάσεις, επειδή το χαμηλότερο ρεύμα μειώνει την πτώση τάσης στα καλώδια. Οι περισσότεροι σύγχρονοι μετρητές υποστηρίζουν εισόδους 5 A και 1 A. Το εργοστάσιό μας μπορεί να παρέχει καθοδήγηση σχετικά με τη βέλτιστη επιλογή για τη συγκεκριμένη εφαρμογή σας.
Ερώτηση 4: Τι προκαλεί τον κορεσμό ενός μετασχηματιστή ρεύματος CT;
Απάντηση: Ένας CT μετασχηματιστή ρεύματος κορεστεί όταν η μαγνητική ροή στον πυρήνα φτάσει στο μέγιστο όριο. Αυτό συμβαίνει συνήθως όταν το πρωτεύον ρεύμα υπερβαίνει την ονομαστική χωρητικότητα του CT κατά ένα μεγάλο περιθώριο ή όταν το δευτερεύον φορτίο είναι πολύ υψηλό. Ο κορεσμός μπορεί επίσης να προκληθεί από ένα συστατικό υψηλού DC στο πρωτεύον ρεύμα ή από υπερβολική συχνότητα συστήματος. Όταν ένας CT κορεστεί, το ρεύμα εξόδου του παραμορφώνεται και δεν είναι ανάλογο με το πρωτεύον ρεύμα, οδηγώντας σε ανακριβείς μετρήσεις και πιθανή κακή λειτουργία προστασίας. Το εργοστάσιό μας ελέγχει κάθε CT για χαρακτηριστικά κορεσμού για να εξασφαλίσει αξιόπιστη απόδοση υπό συνθήκες σφάλματος.
Ερώτηση 5: Ποια είναι τα πλεονεκτήματα της χρήσης CT με διαχωρισμένο πυρήνα για μέτρηση;
Απάντηση: Ένας μετασχηματιστής ρεύματος CT με χωριστό πυρήνα προσφέρει πολλά πλεονεκτήματα, ιδιαίτερα για εκ των υστέρων εγκαταστάσεις. Ο πυρήνας μπορεί να ανοίξει και να συσφιχθεί γύρω από τον κύριο αγωγό χωρίς να αποσυνδεθεί ο αγωγός. Αυτό κάνει την εγκατάσταση πολύ πιο εύκολη και ταχύτερη, ειδικά σε υπάρχοντα συστήματα όπου η αποσύνδεση είναι δύσκολη ή δαπανηρή. Οι CT με χωριστό πυρήνα είναι επίσης χρήσιμοι για εφαρμογές προσωρινής παρακολούθησης. Ωστόσο, οι CT με χωριστό πυρήνα έχουν συνήθως χαμηλότερη ακρίβεια από τους CT στερεού πυρήνα της ίδιας κατηγορίας. Για εφαρμογές υψηλής ακρίβειας, προτιμάται η αξονική τομογραφία στερεού πυρήνα. Τα προϊόντα μας Current Transformer CT με χωριστό πυρήνα έχουν σχεδιαστεί για να παρέχουν καλή ακρίβεια ενώ προσφέρουν την ευκολία της εύκολης εγκατάστασης.
Οι μετασχηματιστές ρεύματος είναι οι αφανείς ήρωες των ηλεκτρικών συστημάτων μέτρησης. Παρέχουν την κρίσιμη λειτουργία της ακριβούς μέτρησης των υψηλών ρευμάτων, διασφαλίζοντας παράλληλα την ασφάλεια του προσωπικού και του εξοπλισμού. Η ικανότητά τους να παρέχουν γαλβανική μόνωση, να παράγουν μια τυποποιημένη απόδοση χαμηλού ρεύματος και να λειτουργούν αξιόπιστα σε ένα ευρύ δυναμικό εύρος, τα καθιστά απαραίτητα για σύγχρονες εφαρμογές παρακολούθησης, χρέωσης και προστασίας ενέργειας. Από τη φυσική της μαγνητικής επαγωγής έως τις πρακτικές εκτιμήσεις της επιβάρυνσης και του κορεσμού, το Current Transformer CT είναι μια απόδειξη της δύναμης της απλής, στιβαρής μηχανικής.
Η επιλογή του σωστού Current Transformer CT για την εφαρμογή σας απαιτεί προσεκτική εξέταση της ακρίβειας, του φόρτου και των απαιτήσεων συστήματος. Κατανοώντας αυτούς τους παράγοντες, μπορείτε να διασφαλίσετε ότι το σύστημα μέτρησής σας παρέχει τα αξιόπιστα, ακριβή δεδομένα που απαιτούνται για την αποτελεσματική διαχείριση ενέργειας. ΣτοWenzhou Xifa Electrical Equipment Co., Ltd., δεσμευόμαστε να παρέχουμε υψηλής ποιότητας μετασχηματιστή ρεύματος CT που πληρούν τις πιο απαιτητικές απαιτήσεις μέτρησης. Τα προϊόντα μας σχεδιάζονται και κατασκευάζονται με τα υψηλότερα πρότυπα, εξασφαλίζοντας αξιόπιστη απόδοση καθ' όλη τη διάρκεια της εγκατάστασης.
-
