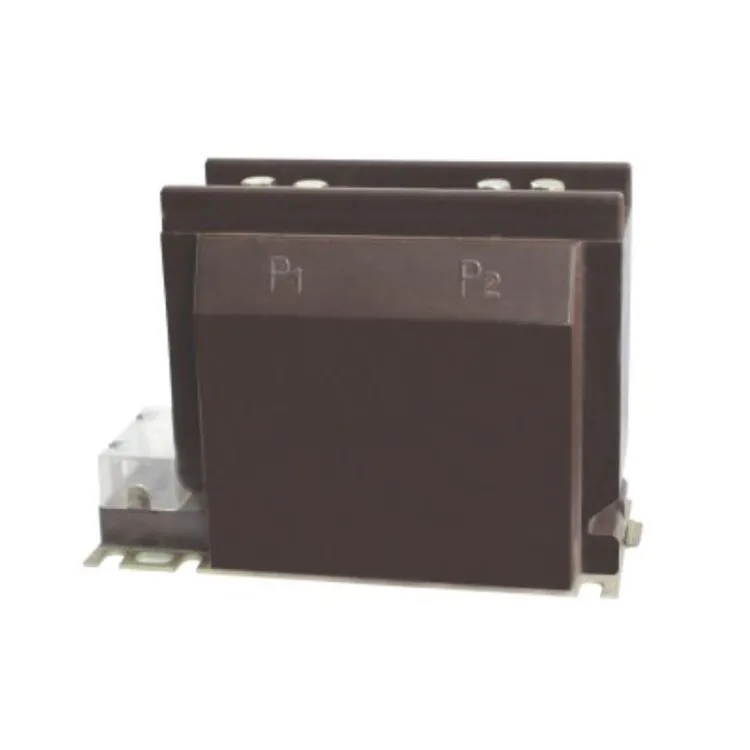

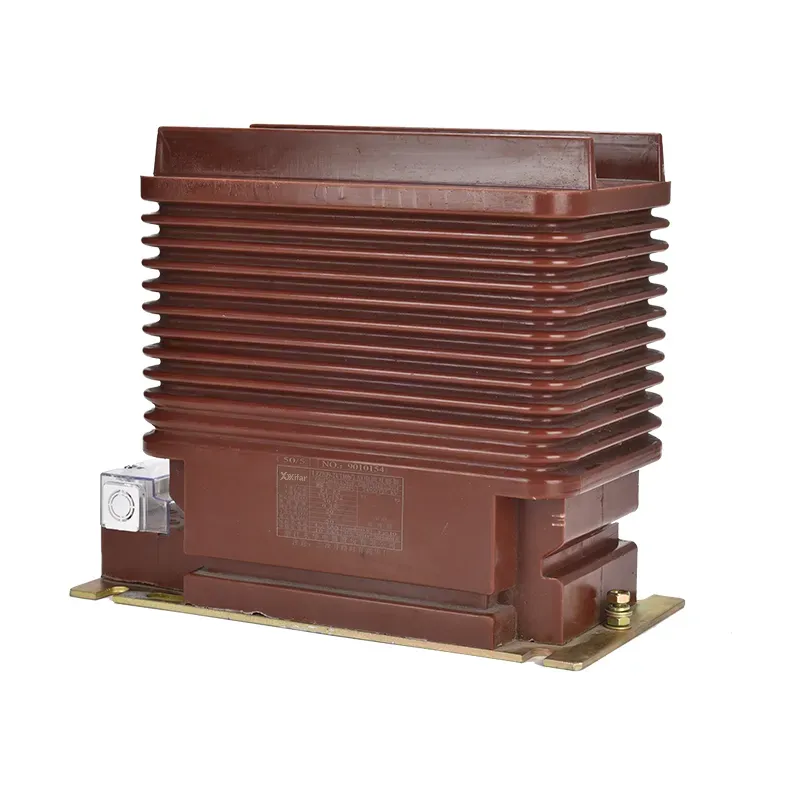

Μετασχηματιστής ρεύματος Ct 200 300 500 800 5a

Ο μετασχηματιστής ρεύματος ct με πρωτεύουσες ονομασίες 200 A, 300 A, 500 A και 800 A και μια τυπική δευτερεύουσα έξοδο 5 A έχει σχεδιαστεί για αξιόπιστες εφαρμογές μέτρησης ρεύματος και προστασίας σε συστήματα ισχύος στάθμης τάσης 10 έως 35 kv.

Κάθε μετασχηματιστής ρεύματος ct 200 300 500 800 5a χρησιμοποιεί έναν τυλιγμένο χάλκινο αγωγό ακριβείας και έναν μαγνητικό πυρήνα στερεάς ποιότητας για να διατηρεί εξαιρετική απόδοση στην ακριβή αναλογία σε όλο το εύρος λειτουργίας. Ο μετασχηματιστής ρεύματος ct 200 300 500 800 5a είναι κατασκευασμένος για να παρέχει σταθερή δευτερεύουσα έξοδο υπό ποικίλες συνθήκες φορτίου, ώστε να είναι κατάλληλοι τόσο για κυκλώματα μέτρησης όσο και για κυκλώματα προστασίας.

Το περίβλημα είναι κατασκευασμένο από ανθεκτικό, επιβραδυντικό φλόγας μονωτικό υλικό που προσφέρει εξαιρετική αντοχή στην υγρασία και το περιβάλλον. Ο συμπαγής σχεδιασμός επιτρέπει την εύκολη εγκατάσταση σε πίνακες διακοπτών, ερμάρια ελέγχου και πίνακες διανομής ισχύος.

Τεχνική Προδιαγραφή:

Συχνές ερωτήσεις προϊόντος:

Ε: Τι σημαίνει μια αναλογία CT όπως 200/5A σε έναν μετασχηματιστή ρεύματος ct 200 300 500 800 5a;

Α: σε έναν μετασχηματιστή ρεύματος ct 200 300 500 800 5a, μια αναλογία CT 200/5A σημαίνει ότι όταν 200 αμπέρ ρέουν μέσω του πρωτεύοντος αγωγού, η δευτερεύουσα περιέλιξη αποδίδει 5 αμπέρ. Η ίδια αρχή ισχύει και για άλλες αναλογίες: 300/5A, 500/5A, 800/5A, κ.λπ. Η αναλογία διασφαλίζει ότι τα μεγάλα πρωτεύοντα ρεύματα μπορούν να μειωθούν σε μια τυποποιημένη δευτερεύουσα τιμή για ασφαλή μέτρηση και προστασία.

Ε: Πώς μπορώ να επιλέξω τη σωστή αναλογία CT;

A: Η αναλογία CT πρέπει να επιλέγεται σύμφωνα με το μέγιστο ρεύμα φορτίου του συστήματος. Για παράδειγμα, εάν ο τροφοδότης σας φέρει κανονικά 180 A με περιστασιακές κορυφές έως 220 A, θα ήταν κατάλληλος ένας CT 200/5A. Εάν το ρεύμα αναμένεται να φτάσει τα 450 έως 500 A, τότε θα ήταν πιο κατάλληλος ένας CT 500/5A. Ο στόχος είναι να αποφευχθεί τόσο το υπερβολικό μέγεθος, που μειώνει την ακρίβεια σε χαμηλό φορτίο, όσο και το χαμηλό μέγεθος, το οποίο κινδυνεύει να κορεσθεί.

Ε: Ποιες κατηγορίες ακρίβειας είναι διαθέσιμες για τον μετασχηματιστή ρεύματος ct 200 300 500 800 5a;

Α: Για σκοπούς μέτρησης, οι κοινές κατηγορίες περιλαμβάνουν 0.2, 0.2S, 0.5 και 0.5S. Για προστασία, οι τυπικές κατηγορίες είναι 5P10, 10P10 ή 10P20. Η απαιτούμενη κατηγορία εξαρτάται από το αν ο CT θα χρησιμοποιηθεί για μέτρηση εσόδων, γενική παρακολούθηση ή ρελέ προστασίας.
