A Διακόπτης κενού (VCB)είναι μια από τις πιο αξιόπιστες και ευρέως χρησιμοποιούμενες συσκευές μεταγωγής σε συστήματα ισχύος μέσης τάσης. Χρησιμοποιώντας το κενό ως μέσο κατάσβεσης τόξου, τα VCB προσφέρουν ανώτερη απόδοση μόνωσης, μεγάλη διάρκεια ζωής, ελάχιστη συντήρηση, και εξαιρετική περιβαλλοντική συμβατότητα.
Σε αυτόν τον αναλυτικό οδηγό, θα εξηγήσουμετι είναι ο διακόπτης κενού, πώς λειτουργεί, τουβασικά στοιχεία, πλεονεκτήματα σε σχέση με άλλους διακόπτες κυκλώματος, καιτυπικές εφαρμογές. Αυτό το άρθρο έχει σχεδιαστεί για να βοηθήσει τους μηχανικούς, Οι εργολάβοι EPC και οι υπεύθυνοι λήψης αποφάσεων συστημάτων ισχύος κατανοούν ξεκάθαρα γιατί τα VCB έχουν γίνει η προτιμώμενη επιλογή στα σύγχρονα ηλεκτρικά δίκτυα.

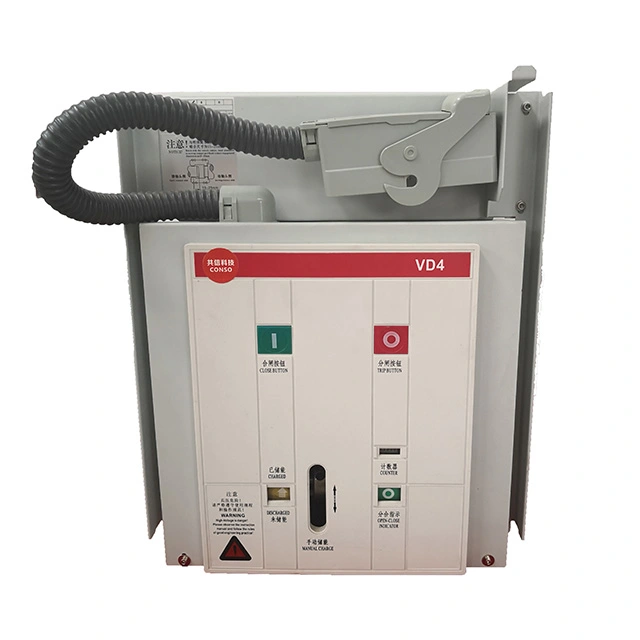

A Διακόπτης κενού (VCB)είναι ένας τύπος ηλεκτρικού εξοπλισμού διανομής που έχει σχεδιαστεί για να προστατεύει τα ηλεκτρικά κυκλώματα με διακοπή ροή ρεύματος υπό κανονικές συνθήκες και συνθήκες σφάλματος. Σε αντίθεση με τους διακόπτες κυκλώματος πετρελαίου ή αερίου, ένα VCB χρησιμοποιεί απεριβάλλον υψηλού κενούως μέσο σβέσης τόξου.
Όταν οι επαφές στο εσωτερικό του διακόπτη διαχωρίζονται, το ηλεκτρικό τόξο που δημιουργείται σβήνει γρήγορα στο κενό λόγω της απουσίας ιονισμού σωματίδια. Αυτό καθιστά τους διακόπτες κενού εξαιρετικά αποδοτικούς και ασφαλείς για περιοχές μέσης τάσης, συνήθως από3,3 kV έως 36 kV.
Η αρχή λειτουργίας ενός διακόπτη κενού βασίζεται στοταχεία ανάκτηση της διηλεκτρικής ισχύος στο κενό. Όταν παρουσιαστεί σφάλμα, ο μηχανισμός του διακόπτη διαχωρίζει τις επαφές μέσα σε έναν σφραγισμένο διακόπτη κενού.
Αυτή η αποτελεσματική κατάσβεση τόξου είναι ο λόγος για τον οποίο είναι γνωστοί οι διακόπτες κυκλώματος κενούυψηλή ικανότητα θραύσηςκαιμεγάλη ηλεκτρική αντοχή.
| Συστατικό | Λειτουργία |
|---|---|
| Διακόπτης κενού | Σβήνει το τόξο και διακόπτει τη ροή του ρεύματος |
| Διορθώθηκαν και μετακινούνται επαφές | Πραγματοποιήστε και διακόψτε το ηλεκτρικό ρεύμα |
| Μηχανισμός Λειτουργίας | Παρέχει μηχανική ενέργεια για το άνοιγμα και το κλείσιμο των επαφών |
| Μονωτικό περίβλημα | Εξασφαλίζει ηλεκτρική μόνωση και ασφάλεια |
| Κύκλωμα ελέγχου | Διαχειρίζεται τη λογική ενεργοποίησης, κλεισίματος και προστασίας |
Σε σύγκριση με τις παραδοσιακές τεχνολογίες, οι διακόπτες κενού παρέχουν μια ισορροπημένη λύση για απόδοση, βιωσιμότητα και κόστος κύκλου ζωής.
| Χαρακτηριστικό | VCB | SF₆ CB | Oil CB |
|---|---|---|---|
| Μεσαίο τόξο | Κενό | SF₆ Αέριο | Ελαιο |
| Συντήρηση | Πολύ Χαμηλό | Μέσον | Ψηλά |
| Περιβαλλοντικές Επιπτώσεις | Φιλικό προς το περιβάλλον | Υψηλό (αέριο θερμοκηπίου) | Κίνδυνος Ρύπανσης |
| Τυπική τάση | Έως 36 kV | Έως 800 kV | Έως 33 kV |
Οι διακόπτες κενού χρησιμοποιούνται ευρέως σε:
Οι κατασκευαστές όπωςXiFaπαρέχουν λύσεις διακόπτη κενού που έχουν σχεδιαστεί για να ανταποκρίνονται διεθνή πρότυπα και διαφορετικές απαιτήσεις εφαρμογών.
Όταν επιλέγετε ένα VCB, λάβετε υπόψη τους ακόλουθους παράγοντες:
Ένα από τα μεγαλύτερα πλεονεκτήματα των αυτόματων διακοπτών κενού είναιχαμηλή ζήτηση συντήρησης. Δεδομένου ότι δεν υπάρχει λάδι ή αέριο για αντικατάσταση, οι τακτικές επιθεωρήσεις επικεντρώνονται κυρίως σε μηχανικά μέρη και κυκλώματα ελέγχου.
Υπό κανονικές συνθήκες λειτουργίας, ένα VCB μπορεί να επιτύχει διάρκεια ζωής ίση με20-30 ετών.
Το κενό παρέχει εξαιρετική διηλεκτρική αντοχή και ταχεία εξάλειψη του τόξου, εξασφαλίζοντας ασφαλή και αξιόπιστη διακοπή.
Ναί. Τα VCB δεν χρησιμοποιούν λάδι ή αέριο SF₆, καθιστώντας τα μια από τις πιο φιλικές προς το περιβάλλον τεχνολογίες διακοπτών κυκλώματος.
Οι διακόπτες κενού χρησιμοποιούνται κυρίως σε συστήματα μέσης τάσης έως 36 kV.
Συνήθως, τα VCB απαιτούν ελάχιστη συντήρηση, με περιοδικούς ελέγχους κάθε λίγα χρόνια.
Εάν αναζητάτε αξιόπιστες, αποτελεσματικές και περιβαλλοντικά υπεύθυνες λύσεις διακόπτη κενού,XiFaπροσφέρει μια μεγάλη γκάμα προϊόντων προσαρμοσμένων στα σύγχρονα συστήματα ισχύος. Νιώστε ελεύθεροι ναεπικοινωνήστε μαζί μαςγια να λάβετε υποστήριξη από ειδικούς, τεχνική καθοδήγηση και προσαρμοσμένες λύσεις για το έργο σας.
