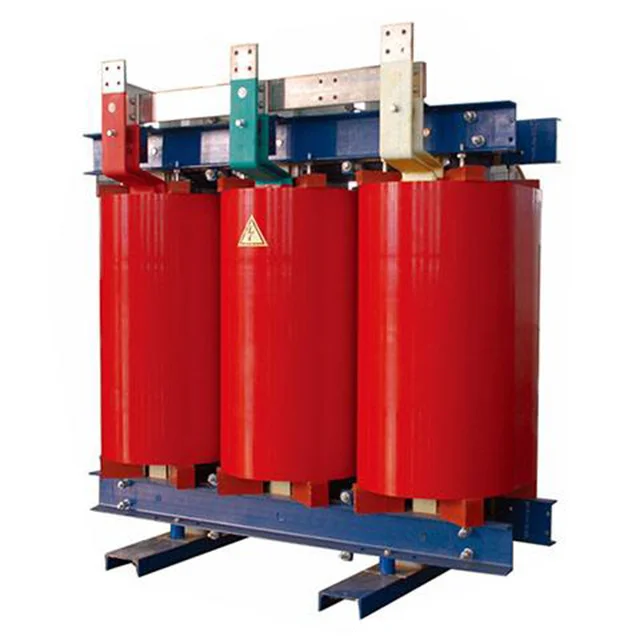

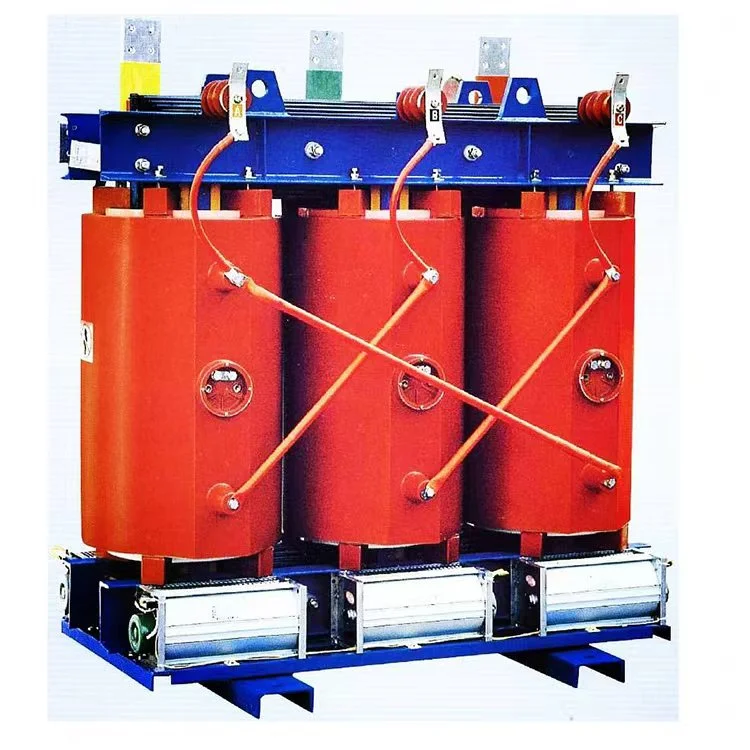

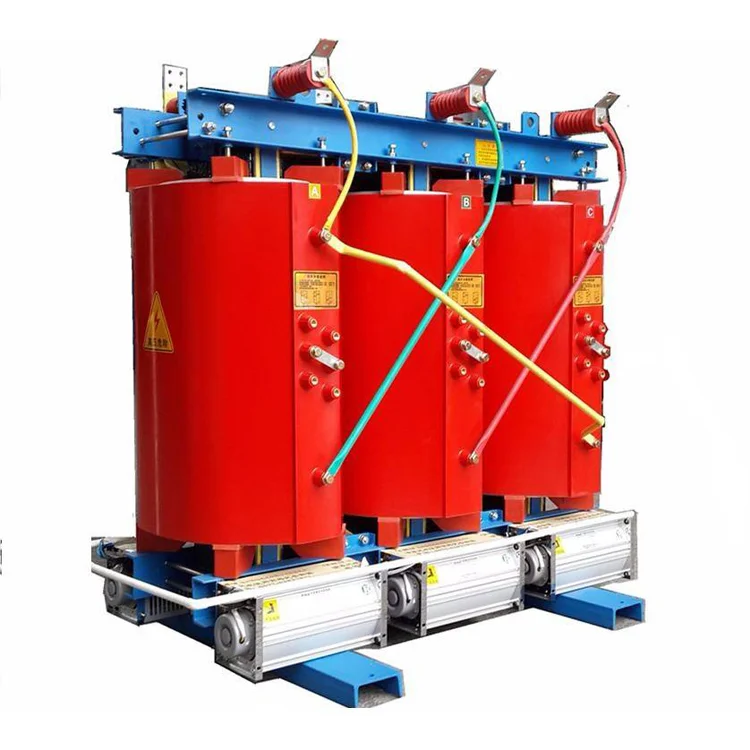

Οι περιελίξεις υψηλής τάσης και χαμηλής τάσης της εποξειδικής ρητίνης Dry Type Transformer 200kva 13,8kv είναι κατασκευής χυτού πηνίου, προσφέροντας πλεονεκτήματα όπως αντοχή σε ισχυρό βραχυκύκλωμα, χαμηλές απαιτήσεις συντήρησης, υψηλή λειτουργική απόδοση, συμπαγές μέγεθος και χαμηλό θόρυβο. Η εποξειδική ρητίνη μετασχηματιστή ξηρού τύπου 200 kva 13,8 kv χρησιμοποιούνται συνήθως σε τοποθεσίες με υψηλές απαιτήσεις για προστασία από πυρκαγιά και έκρηξη.
Η διαδικασία χύτευσης πηνίου χρησιμοποιεί τεχνολογία στατικής ανάμειξης, χύτευσης κενού και θετικής πίεσης, με αποτέλεσμα την απόδοση ανώτερη από εκείνη της χύτευσης υπό κενό χωρίς θετική πίεση.
Η ανάλυση προσομοίωσης πραγματοποιείται στο μοντέλο πυρήνα για να αποφευχθεί ο συντονισμός της κοιλότητας του πυρήνα και να μειωθεί αποτελεσματικά ο θόρυβος. Η ανάλυση προσομοίωσης κεραυνού πραγματοποιείται στο μοντέλο πηνίου υψηλής τάσης για να ενισχυθεί η αντοχή του προϊόντος σε κεραυνούς. Η ένταση του πεδίου μεταξύ των στρωμάτων μειώνεται για να επιτευχθεί χαμηλή μερική εκφόρτιση.
Η δομή ρητίνης των πηνίων υψηλής τάσης και χαμηλής τάσης είναι λεπτή, ανθεκτική στις ρωγμές και προσφέρει καλή απόδοση απαγωγής θερμότητας με χαμηλή άνοδο θερμοκρασίας.
Τα πηνία υψηλής τάσης και χαμηλής τάσης χρησιμοποιούν μονωτικά υλικά κατηγορίας H, παρέχοντας ισχυρή ικανότητα υπερφόρτωσης. Υπό φυσική ψύξη, η εποξειδική ρητίνη μετασχηματιστή ξηρού τύπου 200 kva 13,8 kv μπορεί να λειτουργεί συνεχώς με φορτίο 110%. υπό εξαναγκασμένη ψύξη αέρα, μπορεί να λειτουργεί συνεχώς με φορτίο 150%.
Μπορεί να εξοπλιστεί ένα ολοκληρωμένο σύστημα ανίχνευσης θερμοκρασίας και προστασίας. Το έξυπνο σύστημα ελέγχου θερμοκρασίας σήματος ανιχνεύει αυτόματα και εμφανίζει τη θερμοκρασία λειτουργίας καθενός από τις τριφασικές περιελίξεις, ενεργοποιεί και σταματά αυτόματα τους ανεμιστήρες ψύξης και παρέχει λειτουργίες συναγερμού και απενεργοποίησης.
Η εποξειδική ρητίνη μετασχηματιστή ξηρού τύπου 200 kva 13,8 kv διαθέτει ελκυστική εμφάνιση, συμπαγές μέγεθος, μικρό αποτύπωμα και χαμηλό κόστος εγκατάστασης.
|
Ονομα |
Εποξειδική ρητίνη μετασχηματιστή ξηρού τύπου 200 kva 13,8 kv |
|
Ονομαστική χωρητικότητα |
200 kva |
|
Πρωτεύουσα τάση |
13,8KV |
|
Δευτερεύουσα τάση |
0,4/0,415 kV |
|
Μονωτικό υλικό |
Ρητίνη χυτή |
|
Ομάδα διανυσμάτων |
Dyn11 Yyn0 |
|
Απώλεια χωρίς φορτίο (P0) |
Με βάση την απαίτηση του πελάτη |
|
Απώλεια φορτίου (Pk) @ 120°C |
Με βάση την απαίτηση του πελάτη |
|
Τάση αντίστασης (Η.Β.) |
6% |
|
Κατηγορία μόνωσης |
ΤΑΞΗ ΣΤ ή Η |
|
Μέθοδος ψύξης |
ΟΝΑΦ ΟΝΑΦ |
|
Μερική αποφόρτιση |
Λιγότερο από 10 τμχ |
Μπορεί μια εποξειδική ρητίνη μετασχηματιστή ξηρού τύπου 200 kva 13,8 kv να εγκατασταθεί σε εξωτερικούς χώρους; Ναι, αλλά απαιτούν προστατευτικά περιβλήματα IP54 ή υψηλότερη για την προστασία από την υγρασία, τη σκόνη και τις ακραίες καιρικές συνθήκες.
Ποιο είναι το επίπεδο θορύβου μιας εποξειδικής ρητίνης μετασχηματιστή ξηρού τύπου 200 kva 13,8 kv; Το επίπεδο θορύβου είναι συνήθως μεταξύ 50 έως 70 dB, ανάλογα με τη σχεδίαση και το φορτίο. Διατίθενται πιο αθόρυβα μοντέλα με λειτουργίες μείωσης θορύβου.
Μπορεί ο μετασχηματιστής να προσαρμοστεί για συγκεκριμένες εφαρμογές; Ναι, οι κατασκευαστές προσφέρουν επιλογές προσαρμογής όπως:
Ειδικές τιμές τάσης (π.χ. 20kV έως 6,6kV)
Βελτιωμένη προστασία (π.χ. απαγωγείς υπερτάσεων, αισθητήρες θερμοκρασίας)
Υλικά περιβλήματος (ανοξείδωτο χάλυβα, επιστρώσεις ανθεκτικές στη διάβρωση)
Κάλυμμα προστασίας IP21
Πυρήνας μετασχηματιστή
Περιέλιξη μετασχηματιστή
