A Current Transformer (CT)είναι ένα κρίσιμο στοιχείο στα σύγχρονα ηλεκτρικά συστήματα και συστήματα ισχύος, που επιτρέπει την ακριβή μέτρηση του ρεύματος, την προστασία του συστήματος και την παρακολούθηση της ενέργειας χωρίς άμεση ηλεκτρική επαφή. Η επιλογή του σωστού CT είναι απαραίτητη για τη διασφάλιση της ασφάλειας, της ακρίβειας και της μακροπρόθεσμης αξιοπιστίας του συστήματος.
Σε αυτόν τον αναλυτικό οδηγό, διερευνούμε τον τρόπο λειτουργίας των μετασχηματιστών ρεύματος, τους διαφορετικούς τύπους CT, τα βασικά κριτήρια επιλογής, τις κατηγορίες ακρίβειας, τις βέλτιστες πρακτικές εγκατάστασης και τις πραγματικές εφαρμογές. Είτε σχεδιάζετε ένα βιομηχανικό σύστημα ισχύος, αναβαθμίζετε την ενεργειακή παρακολούθηση ή επιλέγετε CT για ρελέ προστασίας, αυτό το άρθρο θα σας βοηθήσει να πάρετε μια τεκμηριωμένη απόφαση.

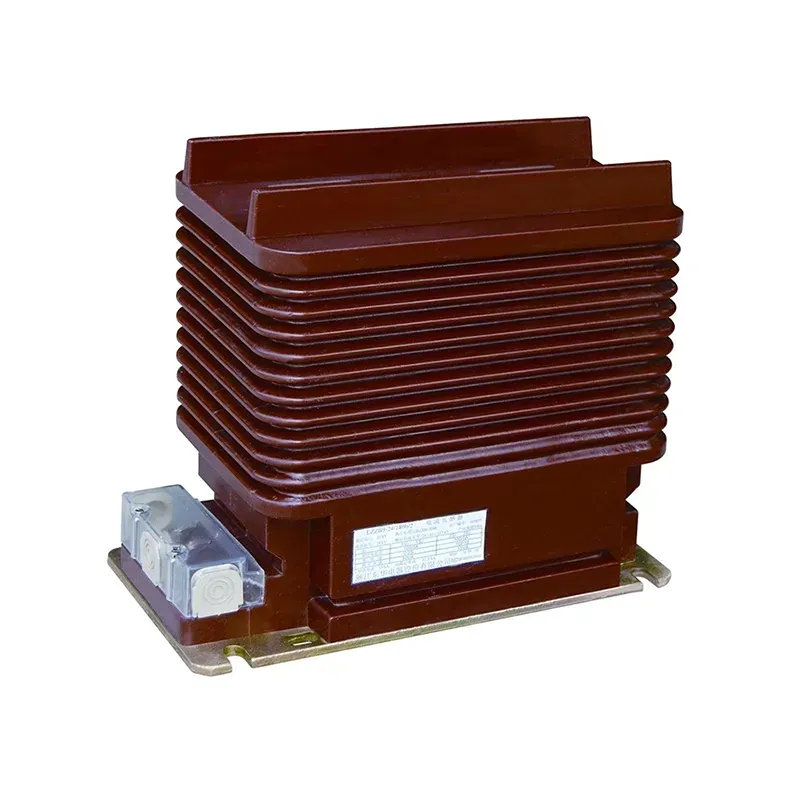

A Μετασχηματιστής ρεύματος (CT)είναι ένας μετασχηματιστής οργάνων που έχει σχεδιαστεί για να μειώνει τις τιμές υψηλού εναλλασσόμενου ρεύματος (AC) σε χαμηλότερο, τυποποιημένο επίπεδο που μπορεί να μετρηθεί ή να παρακολουθηθεί με ασφάλεια από μετρητές, ρελέ προστασίας ή συσκευές ελέγχου.
Οι CT χρησιμοποιούνται ευρέως σε:
Με τη χρήση ηλεκτρομαγνητικής επαγωγής, ένας CT παρέχει ηλεκτρική μόνωση μεταξύ κυκλωμάτων υψηλής τάσης και εξοπλισμού μέτρησης χαμηλής τάσης, βελτιώνοντας σημαντικά την ασφάλεια του συστήματος.
Η αρχή λειτουργίας ενός μετασχηματιστή ρεύματος βασίζεται σεΟ νόμος του Faraday για την ηλεκτρομαγνητική επαγωγή. Όταν το ρεύμα ρέει μέσω του πρωτεύοντος αγωγού, δημιουργεί ένα μαγνητικό πεδίο γύρω από τον πυρήνα. Αυτή η μαγνητική ροή προκαλεί ένα αναλογικό ρεύμα στο δευτερεύον τύλιγμα.
Για παράδειγμα, μια αξονική τομογραφία με βαθμολογία σε1000A:5Aμετατρέπει 1000 αμπέρ πρωτεύοντος ρεύματος σε διαχειρίσιμα 5 αμπέρ για όργανα μέτρησης.
Οι CT παραθύρων διαθέτουν ένα κυκλικό άνοιγμα μέσω του οποίου διέρχεται ο κύριος αγωγός. Είναι συμπαγή, αξιόπιστα και χρησιμοποιούνται συνήθως σε πίνακες διανομής και διανομής.
Οι CT με διαχωρισμένο πυρήνα μπορούν να εγκατασταθούν χωρίς αποσύνδεση του πρωτεύοντος αγωγού, καθιστώντας τα ιδανικά για την εκ των υστέρων τοποθέτηση υπαρχόντων συστημάτων και ενεργειακούς ελέγχους.
Οι CT τύπου bar χρησιμοποιούν έναν ενσωματωμένο πρωτεύοντα αγωγό και είναι σχεδιασμένοι για εφαρμογές υψηλού ρεύματος με εξαιρετική μηχανική αντοχή.
Αυτοί οι CT περιλαμβάνουν πολλαπλές στροφές στο πρωτεύον τύλιγμα και χρησιμοποιούνται για εφαρμογές μέτρησης χαμηλού ρεύματος και υψηλής ακρίβειας.
Η επιλογή του σωστού CT απαιτεί εξισορρόπηση της απόδοσης, της ασφάλειας και του κόστους. Παρακάτω είναι τα πιο σημαντικά κριτήρια που πρέπει να λάβετε υπόψη:
Επιλέξτε έναν αξονικό τομογράφο με κύρια ονομαστική τιμή ρεύματος που ταιριάζει ή υπερβαίνει ελαφρώς το μέγιστο ρεύμα λειτουργίας του συστήματός σας.
Η κλάση ακρίβειας καθορίζει με ποιον τρόπο ακριβώς το CT αναπαράγει το πρωτεύον ρεύμα. Αυτό είναι ιδιαίτερα σημαντικό για τα συστήματα τιμολόγησης και προστασίας.
Η επιβάρυνση αναφέρεται στο συνολικό φορτίο (σε VA) που συνδέεται με το δευτερεύον CT. Η υπέρβαση της ονομαστικής επιβάρυνσης μειώνει την ακρίβεια και μπορεί να προκαλέσει υπερθέρμανση.
Οι κατασκευαστές όπωςXiFaπαρέχει εξατομικευμένες λύσεις CT που ταιριάζουν σε συγκεκριμένες απαιτήσεις συστήματος, διασφαλίζοντας βέλτιστη απόδοση και μακροπρόθεσμη αξιοπιστία.
Οι κατηγορίες ακρίβειας ορίζουν το επιτρεπτό σφάλμα ενός CT υπό συγκεκριμένες συνθήκες.
Η επιλογή της σωστής κατηγορίας ακρίβειας διασφαλίζει τη συμμόρφωση με πρότυπα όπως τα IEC και IEEE, διατηρώντας παράλληλα την αποδοτικότητα του συστήματος.
Στις σύγχρονες υποδομές ενέργειας, οι CT διαδραματίζουν ζωτικό ρόλο στη δυνατότητα έξυπνης παρακολούθησης και προγνωστικών στρατηγικών συντήρησης.
Η σωστή εγκατάσταση είναι απαραίτητη για τη διασφάλιση της ασφαλούς και ακριβούς λειτουργίας CT.
Η λανθασμένη εγκατάσταση μπορεί να οδηγήσει σε επικίνδυνες υπερτάσεις και ανακριβείς μετρήσεις.
| Τύπος CT | Κύριο πλεονέκτημα | Τυπική Εφαρμογή |
|---|---|---|
| CT παραθύρου | Συμπαγές και οικονομικό | Πίνακες διακοπτών |
| Διαίρεση πυρήνα CT | Εύκολη εγκατάσταση | Ενεργειακή αναβάθμιση |
| CT τύπου Bar | Υψηλή χωρητικότητα ρεύματος | Υποσταθμοί |
| Αξονική τομογραφία τραύματος | Υψηλή ακρίβεια | Μέτρηση χαμηλού ρεύματος |
Ένα ανοιχτό κύκλωμα δευτερεύοντος CT μπορεί να δημιουργήσει επικίνδυνα υψηλές τάσεις, θέτοντας σοβαρό κίνδυνο για την ασφάλεια και δυνητικά καταστρέφοντας τον εξοπλισμό.
Οι παραδοσιακοί CT είναι σχεδιασμένοι μόνο για ρεύμα AC. Για τη μέτρηση DC, απαιτούνται αισθητήρες εφέ Hall.
Με τις κατάλληλες συνθήκες εγκατάστασης και λειτουργίας, ένας υψηλής ποιότητας CT μπορεί να διαρκέσει 20–30 χρόνια ή περισσότερο.
Όχι απαραίτητα. Η υψηλότερη ακρίβεια αυξάνει το κόστος. Η κατηγορία ακρίβειας πρέπει να ταιριάζει με τις πραγματικές απαιτήσεις της εφαρμογής.
Επιλέγοντας το σωστόΜετασχηματιστής ρεύματος (CT)είναι ένα κρίσιμο βήμα για το σχεδιασμό ασφαλών, αποδοτικών και αξιόπιστων ηλεκτρικών συστημάτων. Κατανοώντας τους τύπους CT, τις κατηγορίες ακρίβειας και τις απαιτήσεις εφαρμογών, οι μηχανικοί και οι σχεδιαστές συστημάτων μπορούν να βελτιώσουν σημαντικά την απόδοση και να μειώσουν τους λειτουργικούς κινδύνους.
Εάν αναζητάτε αξιόπιστες και προσαρμοσμένες λύσεις μετασχηματιστών ρεύματος,XiFaπροσφέρει ένα ευρύ φάσμα προϊόντων CT που έχουν σχεδιαστεί για ακρίβεια, ανθεκτικότητα και συμμόρφωση με τα διεθνή πρότυπα.
Για να μάθετε περισσότερα σχετικά με την επιλογή του ιδανικού μετασχηματιστή ρεύματος για το έργο σας ή για να ζητήσετε τεχνική υποστήριξη,επικοινωνήστε μαζί μαςσήμερα και αφήστε τους ειδικούς μας να σας βοηθήσουν να τροφοδοτήσετε το σύστημά σας με σιγουριά.
