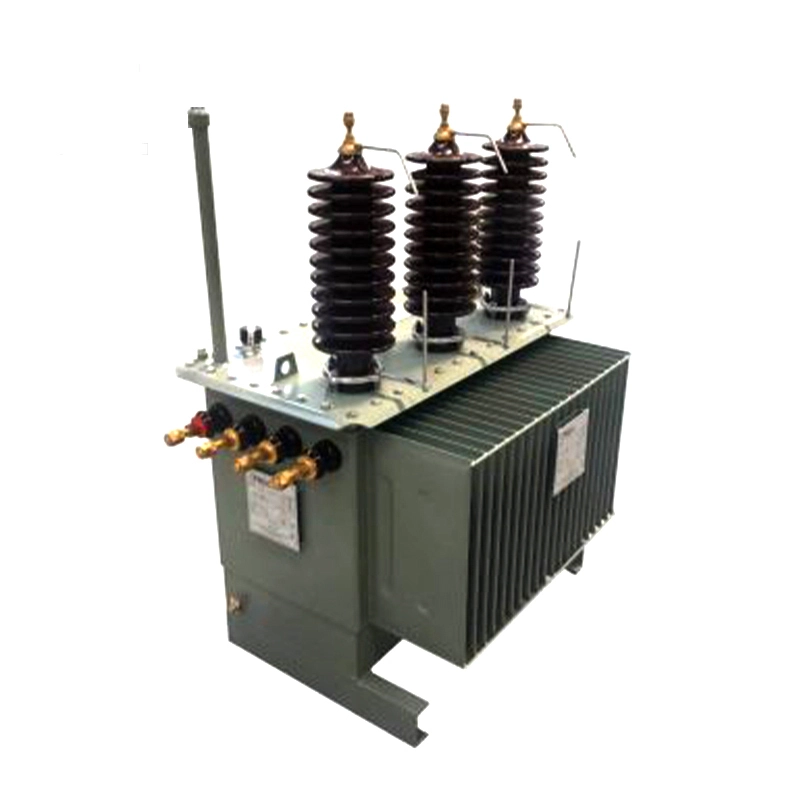

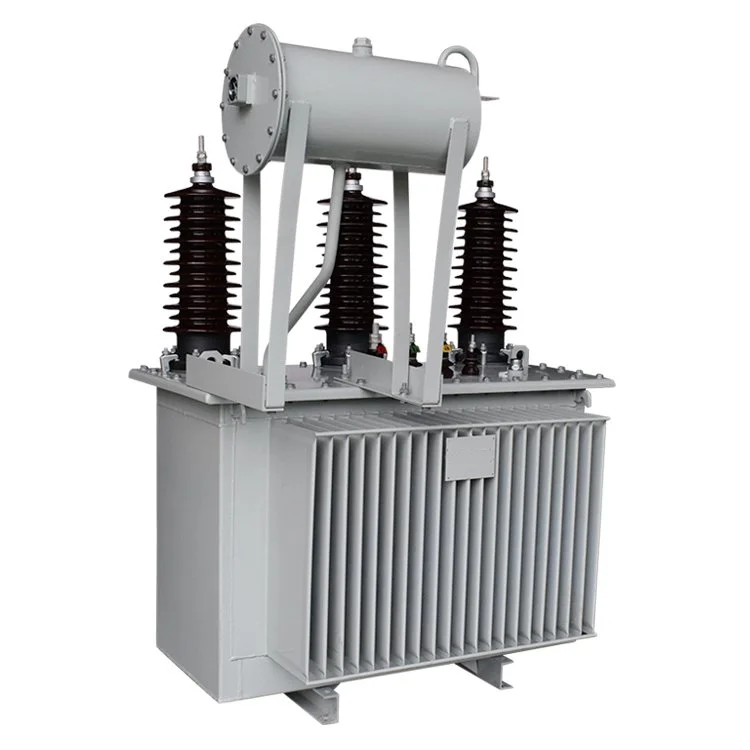

33kv 50kva Μετασχηματιστής βυθισμένου λαδιού δύο περιελίξεων

Επιθεώρηση και δοκιμή πριν από τη θέση σε λειτουργία μετασχηματιστών 33kv 50kva βυθισμένου σε λάδι

1. Οπτική Επιθεώρηση Εμφάνισης και Δομής

Θα πρέπει να πραγματοποιηθεί μια ολοκληρωμένη οπτική επιθεώρηση για να διασφαλιστεί ότι ο μετασχηματιστής βυθισμένος σε λάδι δύο περιελίξεων 33kv 50kva είναι απαλλαγμένος από οποιαδήποτε ορατή βλάβη, παραμόρφωση ή διαρροή λαδιού. Όλα τα εξωτερικά εξαρτήματα, συμπεριλαμβανομένης της δεξαμενής, των καλοριφέρ, των δακτυλίων και της συσκευής εκτόνωσης πίεσης, θα ελέγχονται για να επιβεβαιωθεί ότι είναι σε καλή κατάσταση και έχουν τοποθετηθεί σωστά. Όλες οι μηχανικές συνδέσεις πρέπει να ελέγχονται για στεγανότητα. Επιπλέον, το σύστημα γείωσης πρέπει να επιθεωρηθεί για να διασφαλιστεί ότι έχει εγκατασταθεί σωστά και παρέχει αξιόπιστη γείωση, η οποία είναι απαραίτητη για την ασφάλεια λειτουργίας.

2. Δοκιμή αντίστασης μόνωσης

Η δοκιμή αντίστασης μόνωσης είναι μια βασική μέθοδος για την αξιολόγηση της κατάστασης του συστήματος μόνωσης μετασχηματιστή δύο περιελίξεων με βυθισμένο λάδι 33kv 50kva. Θα χρησιμοποιηθεί ένα μεγοχόμετρο για τη μέτρηση της αντίστασης μόνωσης μεταξύ φάσης σε φάση και επίσης μεταξύ κάθε φάσης στη γείωση. Οι λαμβανόμενες τιμές συγκρίνονται με τα καθορισμένα δεδομένα αναφοράς του κατασκευαστή για να επιβεβαιωθεί ότι η απόδοση της μόνωσης πληροί τα απαιτούμενα πρότυπα.

3. Δοκιμή συντελεστή διηλεκτρικής διάχυσης

Η δοκιμή διηλεκτρικής απώλειας, η οποία ονομάζεται επίσης δοκιμή tan δ, χρησιμοποιείται για την αξιολόγηση της εισροής υγρασίας, της γήρανσης της μόνωσης ή πιθανής μερικής εκφόρτισης εντός του  μετασχηματιστή βυθισμένου λαδιού 33 kv 50 kva με δύο περιελίξεις. Με τη μέτρηση του συντελεστή διηλεκτρικής διάχυσης, η κατάσταση των μονωτικών υλικών μπορεί να αξιολογηθεί πληρέστερα. Αυτή η δοκιμή συνήθως εκτελείται μαζί με τη δοκιμή αντίστασης μόνωσης για να επιτευχθεί μια πληρέστερη αξιολόγηση της υγείας της μόνωσης.

4. Επαλήθευση αναλογίας στροφών και διανυσματικής ομάδας

Ο λόγος στροφών του μετασχηματιστή θα επαληθευτεί για να διασφαλιστεί η συμμόρφωση με τις προδιαγραφές σχεδιασμού, οι οποίες περιλαμβάνουν την επιβεβαίωση της σωστής αναλογίας μεταξύ των περιελίξεων κύριας τάσης και δευτερεύουσας τάσης των 33kv 50kva δύο μετασχηματιστών βυθισμένου σε λάδι περιέλιξης. Ταυτόχρονα, η ομάδα διανυσμάτων θα ελεγχθεί για να διασφαλιστεί η σωστή μετατόπιση φάσης και η σωστή σύνδεση των τριφασικών περιελίξεων, σύμφωνα με τις απαιτήσεις του συστήματος ισχύος.

5. Δοκιμή χωρίς φορτίο

Η δοκιμή χωρίς φορτίο πραγματοποιείται με τον μετασχηματιστή βυθισμένου σε λάδι δύο περιελίξεων 33kv 50kva ενεργοποιημένο στην κύρια πλευρά ενώ η δευτερεύουσα πλευρά παραμένει ανοιχτή κυκλωμένη. Ο σκοπός είναι να μετρηθούν οι απώλειες χωρίς ρεύμα και χωρίς απώλειες φορτίου. Αυτή η δοκιμή παρέχει σημαντικές πληροφορίες σχετικά με την ποιότητα του πυρήνα, την κατανομή της μαγνητικής ροής και τη συμμετρία περιέλιξης. Βοηθά επίσης στον εντοπισμό πιθανών ανωμαλιών στο μαγνητικό κύκλωμα.

6. Δοκιμή βραχυκυκλώματος

Κατά τη δοκιμή βραχυκυκλώματος, εφαρμόζεται μειωμένη τάση στο τύλιγμα κύριας τάσης ενώ το τύλιγμα δευτερεύουσας τάσης είναι βραχυκυκλωμένο, κάτι που επιτρέπει τη μέτρηση της σύνθετης αντίστασης βραχυκυκλώματος και των απωλειών φορτίου. Η δοκιμή παρέχει πολύτιμα δεδομένα σχετικά με την απόδοση του μετασχηματιστή δύο περιελίξεων βυθισμένου σε λάδι 33kv 50kva υπό συνθήκες φορτίου, που περιλαμβάνει τη θερμική συμπεριφορά, την ικανότητα αντοχής σε βραχυκύκλωμα και τη μηχανική αντοχή των περιελίξεων.

7. Ανάλυση ποιότητας λαδιού και επιθεώρηση στάθμης λαδιού

Για μετασχηματιστές 33kv 50kva δύο τυλίγματος με βυθισμένο λάδι, η κατάσταση του μονωτικού λαδιού επηρεάζει άμεσα τη λειτουργική απόδοση και τη διάρκεια ζωής. Πριν από τη θέση σε λειτουργία, θα λαμβάνονται δείγματα λαδιού για εργαστηριακή ανάλυση για τον έλεγχο παραμέτρων όπως η περιεκτικότητα σε υγρασία, η οξύτητα και τα επίπεδα ακαθαρσιών. Όλα τα αποτελέσματα πρέπει να συμμορφώνονται με τα ισχύοντα πρότυπα. Επιπλέον, η στάθμη λαδιού μέσα στη δεξαμενή πρέπει να επαληθεύεται για να διασφαλιστεί ότι βρίσκεται εντός του απαιτούμενου εύρους, διασφαλίζοντας αποτελεσματική ψύξη και μόνωση κατά τη λειτουργία.

Συνοπτικά, πρέπει να ολοκληρωθεί μια σειρά από αυστηρές επιθεωρήσεις και δοκιμές προτού τεθεί σε λειτουργία ένας μετασχηματιστής 33kv 50kva με δύο τυλίγματα βυθισμένος σε λάδι. Αυτές οι διαδικασίες διασφαλίζουν σταθερή απόδοση, λειτουργική ασφάλεια και μακροπρόθεσμη αξιοπιστία. Η σωστή δοκιμή πριν από την έναρξη λειτουργίας όχι μόνο μειώνει τον κίνδυνο πιθανών αστοχιών, αλλά παρέχει επίσης μια σταθερή βάση για ασφαλή και αποτελεσματική μακροπρόθεσμη λειτουργία του μετασχηματιστή 33kv 50kva με δύο περιελίξεις λαδιού.
