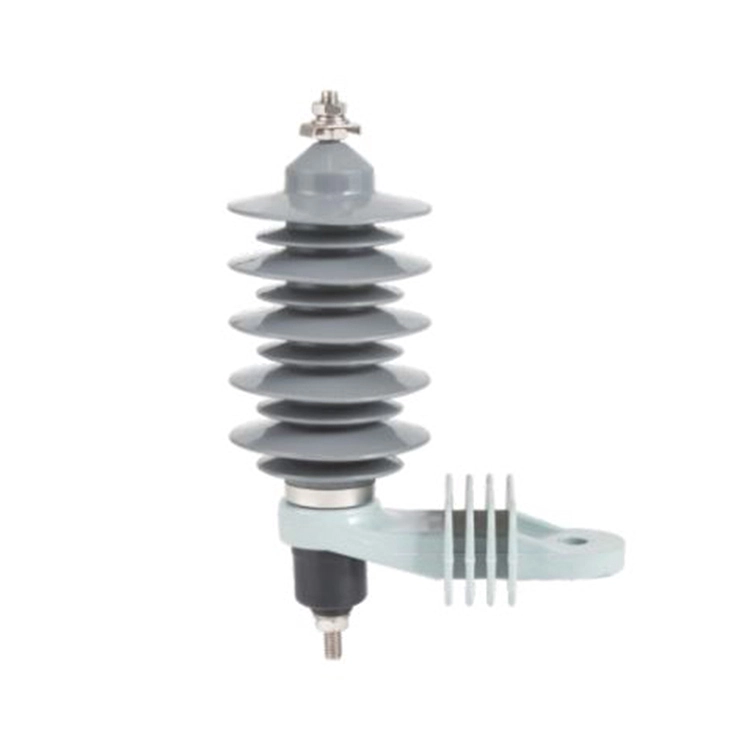

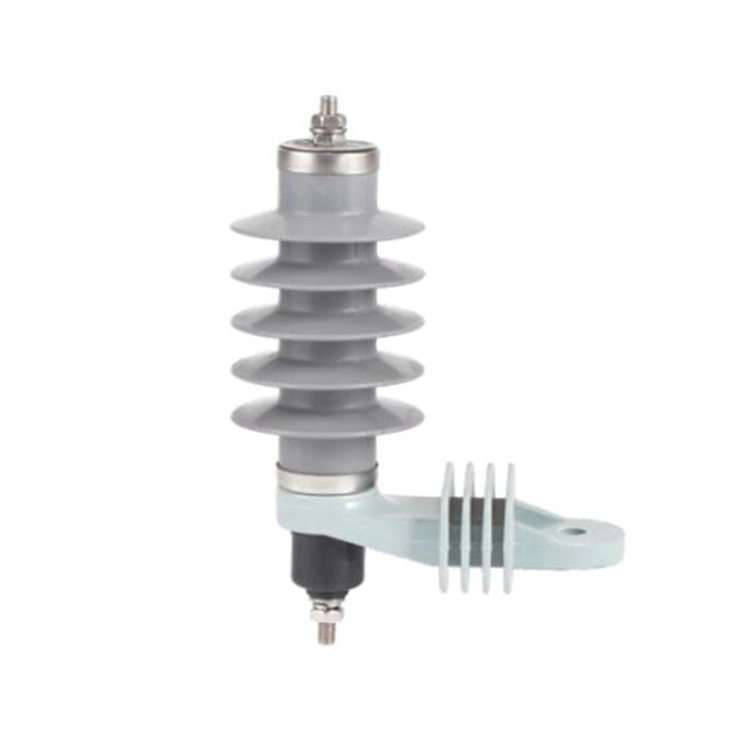

Ο απαγωγέας φωτισμού οξειδίου ψευδαργύρου 11 kv είναι μια κρίσιμη προστατευτική συσκευή που χρησιμοποιείται σε υποσταθμούς και ηλεκτρικό δίκτυο διανομής. Έχει σχεδιαστεί για να προστατεύει τους μετασχηματιστές διανομής, τους ηλεκτρικούς πίνακες και τα καλώδια από κεραυνούς και υπερτάσεις μεταγωγής.
Με την υιοθέτηση της προηγμένης τεχνολογίας βαρίστορ ZnO, ο απαγωγέας φωτισμού οξειδίου ψευδαργύρου 11 kv στον υποσταθμό διαθέτει εξαιρετικά μη γραμμικά χαρακτηριστικά, γρήγορη απόκριση και χαμηλή υπολειπόμενη τάση. Εξασφαλίζει αξιόπιστη προστασία από υπέρταση χωρίς να παράγει ρεύμα μετά τη συχνότητα.
Διατίθεται με περίβλημα από πορσελάνη ή καουτσούκ σιλικόνης, τοΑπαγωγέας φωτισμού οξειδίου ψευδαργύρου 11 kvστον υποσταθμό προσφέρει ανώτερη υδροφοβικότητα, αντοχή στη ρύπανση και μεγάλη διάρκεια ζωής. Είναι κατάλληλο για εσωτερική και εξωτερική εγκατάσταση σε υποσταθμούς, βιομηχανικές εγκαταστάσεις και συστήματα ανανεώσιμων πηγών ενέργειας.
Αναστολέας υπέρτασης 3 έως 10 kV:
|
Τρόπος |
Μας |
Ur |
Uc |
U1mA |
Vs |
VL |
Vsw |
LD (2 ms) |
HC (4/10μs) |
|
|
kV(r.m.s) |
≮kV |
≯kV |
A |
kA |
||||
|
YH5WS-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WS-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WS-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
| Μας | Ονομαστική τάση συστήματος |
| Ur | Ονομαστική τάση απαγωγέα |
| Uc | Τάση Συνεχούς Λειτουργίας |
| U1mA | Τάση αναφοράς DC στο 1 mA |
| Vs | Υπολειμματική τάση απότομης παλμού ρεύματος; |
| VL | Υπολειπόμενη τάση κεραυνού παλμού |
| Vsw | Εναλλαγή παλμικής υπολειπόμενης τάσης |
| LD | Αντοχή σε παλμούς ρεύματος μεγάλης διάρκειας |
| HC | Αντοχή παλμών υψηλού ρεύματος |
Ε: Γιατί είναι απαραίτητος ένας απαγωγέας φωτισμού οξειδίου του ψευδαργύρου 11 kv σε έναν υποσταθμό;
Α: Οι υποσταθμοί είναι κρίσιμα σημεία στο δίκτυο διανομής ηλεκτρικής ενέργειας και εξοπλισμός όπως μετασχηματιστές διανομής, διακόπτες κυκλώματος μέσης και χαμηλής τάσης και ζυγοί είναι ευαίσθητοι σε ζημιές από παροδικές υπερτάσεις. Ο απαγωγέας φωτισμού οξειδίου του ψευδαργύρου 11 kv εκτρέπει αυτές τις υπερτάσεις με ασφάλεια στο έδαφος, αποτρέποντας τη βλάβη της μόνωσης, την αστοχία του εξοπλισμού και τους πιθανούς κινδύνους πυρκαγιάς σε υποσταθμούς 11 kv.
Ε: Πώς λειτουργεί ένας απαγωγέας φωτισμού οξειδίου ψευδαργύρου 11 kv σε υποσταθμό;
Α: Όταν συμβαίνει υπέρταση, η αντίσταση του βαρίστορ οξειδίου του ψευδαργύρου μειώνεται, επιτρέποντας στον απαγωγέα φωτισμού οξειδίου του ψευδαργύρου 11 kv να μεταφέρει το ρεύμα υπέρτασης στο έδαφος. Μόλις η υπέρταση διαλυθεί και η τάση επιστρέψει σε κανονικά επίπεδα, η αντίσταση του απαγωγέα φωτισμού οξειδίου ψευδαργύρου 11 kv αυξάνεται, εμποδίζοντας αποτελεσματικά κάθε περαιτέρω ροή ρεύματος και προστατεύοντας τον συνδεδεμένο εξοπλισμό.
Ε: Πώς πρέπει να εγκατασταθεί ένας αλεξικέραυνος 11 kV οξειδίου του ψευδαργύρου σε έναν υποσταθμό;
Α: Η εγκατάσταση ενός σετ απαγωγέων φωτισμού οξειδίου του ψευδαργύρου 11 kv στον υποσταθμό θα πρέπει να ακολουθεί τις οδηγίες του κατασκευαστή και τα βιομηχανικά πρότυπα. Οι βασικές εκτιμήσεις περιλαμβάνουν ως εξής:
Σωστή γείωση: Εξασφαλίστε μια διαδρομή χαμηλής αντίστασης προς το έδαφος για να διευκολύνετε την αποτελεσματική διάχυση της υπέρτασης.
Σωστός προσανατολισμός: Εγκαταστήστε τον απαγωγέα φωτισμού οξειδίου ψευδαργύρου 11 kv στη σωστή πολικότητα για να διασφαλίσετε τη σωστή λειτουργία.
Διάκενο: Διατηρήστε επαρκή απόσταση για να αποτρέψετε την ανατροπή και να διασφαλίσετε την ασφάλεια.
Προσβασιμότητα: Θέση για εύκολη επιθεώρηση και συντήρηση.
