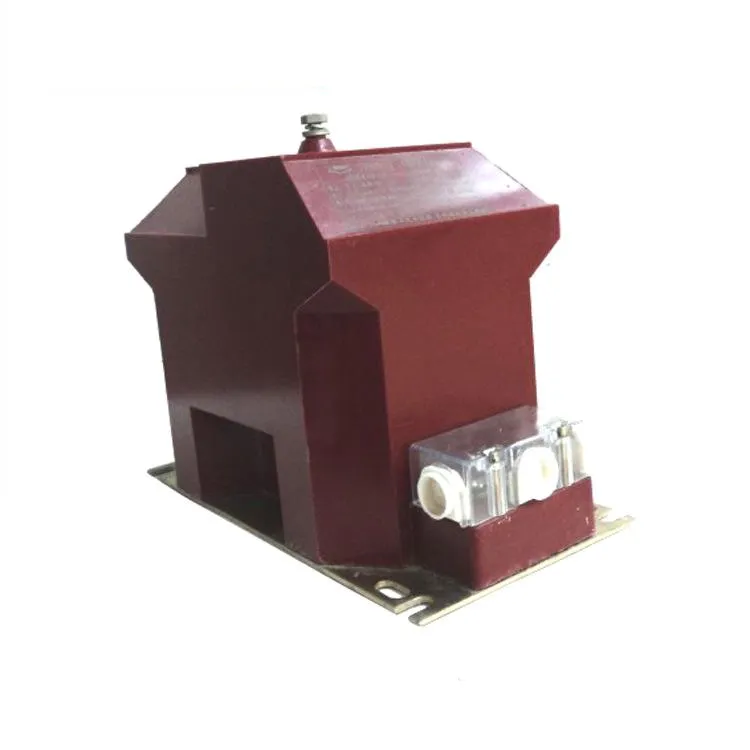

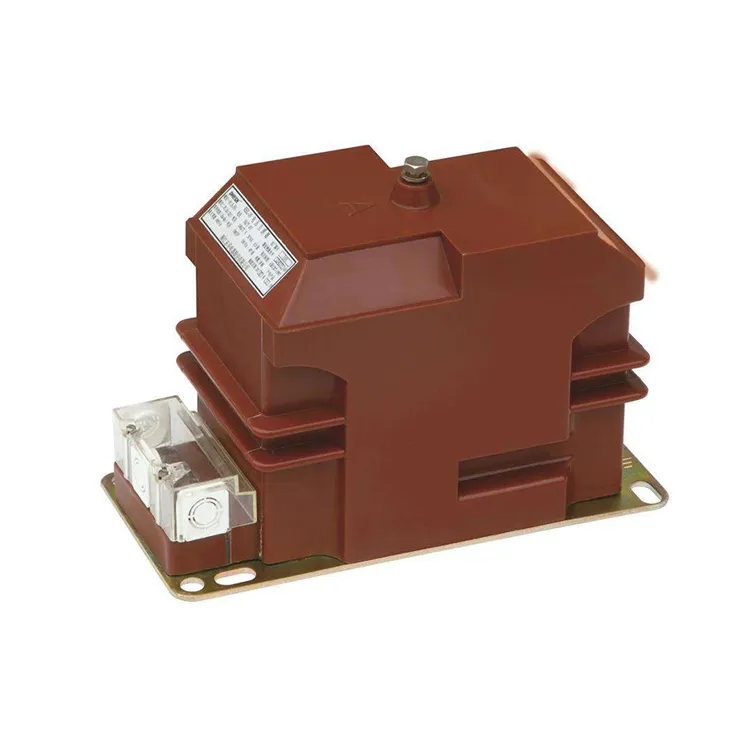

Μετασχηματιστής δυναμικού χύτευσης ρητίνης μέσης τάσης σε διακόπτη

Ένας μετασχηματιστής χυτού δυναμικού ρητίνης μέσης τάσης, του οποίου η λειτουργία είναι παρόμοια με έναν μετασχηματιστή διανομής ισχύος, έχει σχεδιαστεί για να μετατρέπει την τάση. Ωστόσο, οι μετασχηματιστές ισχύος προσαρμόζουν την τάση κυρίως για να επιτρέψουν την αποτελεσματική μετάδοση και διανομή ηλεκτρικής ενέργειας, συνήθως με χωρητικότητες σε kVA ή MVA, ενώ οι δυνητικοί μετασχηματιστές έχουν ρόλο μέτρησης και προστασίας. Η κύρια λειτουργία ενός μετασχηματιστή χυτευμένου δυναμικού ρητίνης μέσης τάσης είναι να παρέχει ισχύ λειτουργίας σε όργανα μέτρησης και προστατευτικά ρελέ, για να επιτρέπει την ακριβή παρακολούθηση της τάσης γραμμής, της ισχύος και της κατανάλωσης ενέργειας. Οι δυνητικοί μετασχηματιστές παρέχουν επίσης κρίσιμη εισροή για συστήματα προστασίας για τη διαφύλαξη στοιχείων υψηλής αξίας, όπως γραμμές μετάδοσης, κινητήρες και μετασχηματιστές ισχύος σε συνθήκες σφάλματος. Λόγω αυτών των λειτουργιών,δυνητικούς μετασχηματιστέςέχουν σχεδιαστεί με σχετικά μικρές χωρητικότητες, συνήθως μόνο λίγα VA έως αρκετές δεκάδες VA, και σπάνια υπερβαίνουν τα 1000 VA.

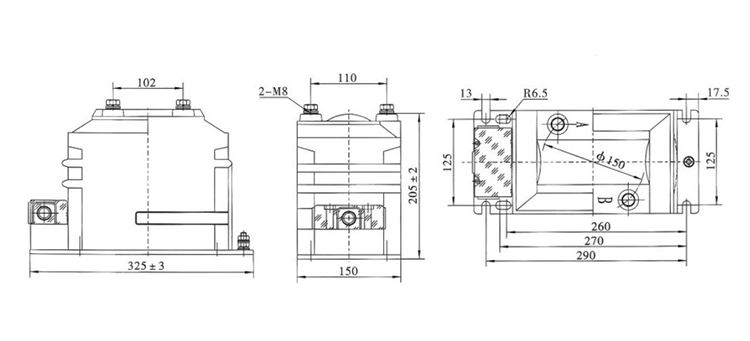

Τεχνική Προδιαγραφή:

Συχνές ερωτήσεις προϊόντος:

Ε: Ποια είναι η λειτουργία ενός μετασχηματιστή χυτού δυναμικού ρητίνης μέσης τάσης στον εξοπλισμό διανομής;

Α: Ένας μετασχηματιστής δυναμικού χρησιμοποιείται για τη μείωση της τάσης του πρωτεύοντος συστήματος σε μια τυποποιημένη χαμηλότερη τιμή που μπορεί να τροφοδοτηθεί με ασφάλεια σε όργανα μέτρησης, μετρητές ενέργειας και προστατευτικά ρελέ. Στους διακόπτες μέσης τάσης, οι μετασχηματιστές δυναμικού χυτού ρητίνης παρέχουν γαλβανική απομόνωση μεταξύ του πρωτεύοντος συστήματος τάσης και των δευτερευόντων κυκλωμάτων ελέγχου τάσης, για να διασφαλιστεί τόσο η ακρίβεια όσο και η ασφάλεια του χειριστή.

Ε: Γιατί προτιμάται η τεχνολογία χύτευσης ρητίνης για μετασχηματιστές δυναμικού μέσης τάσης;

Α: Τα χυτά ρητίνη PT χρησιμοποιούν εποξική ρητίνη ως μονωτικό και ενθυλακωτικό υλικό. Αυτή η τεχνολογία παρέχει εξαιρετική απόδοση στην ηλεκτρική μόνωση, υψηλή μηχανική αντοχή, αντοχή στην υγρασία και τη σκόνη και ισχυρή προστασία από μερική εκφόρτιση. Ως αποτέλεσμα, οι μετασχηματιστές δυναμικού από χυτό ρητίνη είναι ιδιαίτερα κατάλληλοι για εφαρμογές διακοπτών εσωτερικών χώρων όπου ο συμπαγής σχεδιασμός και η αξιοπιστία σε κλίμακα μεγάλης διάρκειας ζωής είναι κρίσιμες.

Ε: Ποιες είναι οι τυπικές ονομασίες τάσης για χυτές ρητίνες μέσης τάσης;

Α: Οι μετασχηματιστές ρητίνης μέσης τάσης χυτού δυναμικού είναι γενικά σχεδιασμένοι για συστήματα από 3,6 kV έως 36 kV, κάτι που εξαρτάται από τη σχεδίαση του εξοπλισμού διανομής. Η δευτερεύουσα τάση εξόδου συνήθως τυποποιείται στα 100 V ή 110 V, που είναι το επίπεδο τάσης μεταξύ φάσης σε φάση, ή 100/√3 V ή 110/√3 V, που είναι το επίπεδο τάσης μεταξύ φάσης σε ουδέτερο, σύμφωνα με τα πρότυπα IEC.
