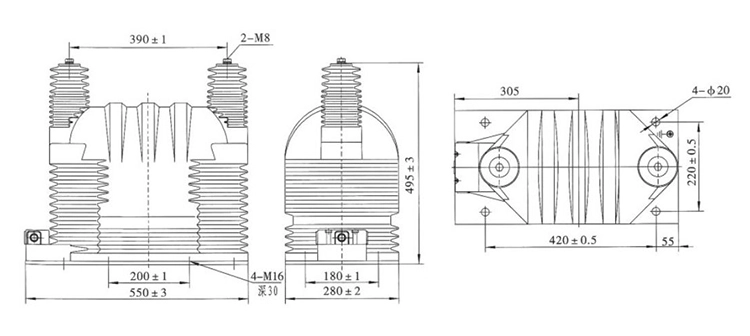

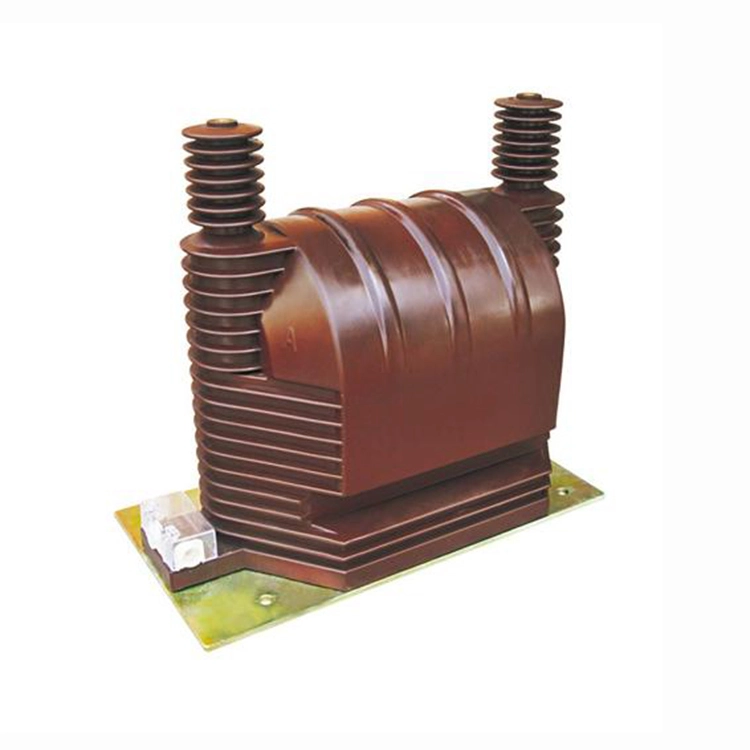

Μονοφασικός Μετασχηματιστής Δυναμικού Υψηλής Τάσης 33kv

Χαρακτηριστικά προϊόντος:

1. Δομικά, ένας μετασχηματιστής μονοφασικού δυναμικού υψηλής τάσης 33 kv μπορεί να θεωρηθεί ως μετασχηματιστής ισχύος χαμηλής χωρητικότητας και υψηλής αναλογίας. Ωστόσο, σε αντίθεση με έναν μετασχηματιστή ισχύος,  αμετασχηματιστή δυναμικούδεν μεταφέρει ενέργεια για τροφοδοσία φορτίου. Αντίθετα, παίζει σημαντικό ρόλο στη μέτρηση και την προστασία.

2. Το δευτερεύον κύκλωμα συνδέεται με όργανα μέτρησης, προστατευτικά ρελέ και αυτόματες συσκευές των οποίων τα πηνία τάσης παρουσιάζουν εξαιρετικά υψηλή και ουσιαστικά σταθερή αντίσταση. Ως αποτέλεσμα, το δευτερεύον ρεύμα είναι ελάχιστο, παρόμοιο με την κατάσταση χωρίς φορτίο ενός μετασχηματιστή ισχύος. Η κατανάλωση ισχύος ενός μετασχηματιστή μονοφασικού δυναμικού υψηλής τάσης 33 kv είναι εξαιρετικά χαμηλή και η δευτερεύουσα τάση παραμένει πρακτικά ίση με το επαγόμενο EMF, το οποίο καθορίζεται από τη σταθερή κύρια τάση. Εξασφαλίζει το απαιτούμενο επίπεδο ακρίβειας για τη μέτρηση της τάσης.

3. Η δευτερεύουσα περιέλιξη των δυνητικών μετασχηματιστών δεν πρέπει ποτέ να βραχυκυκλώνεται. Υπό κανονική λειτουργία, το φορτίο του μονοφασικού μετασχηματιστή δυναμικού υψηλής τάσης 33 kv είναι μια συσκευή υψηλής σύνθετης αντίστασης, αλλά εάν συμβεί βραχυκύκλωμα, ο μόνος περιοριστικός παράγοντας είναι η σύνθετη αντίσταση της περιέλιξης. Αυτό μπορεί να οδηγήσει σε υπερβολικά υψηλό ρεύμα βραχυκυκλώματος, προκαλώντας λανθασμένες ενδείξεις του μετρητή, εσφαλμένες λειτουργίες ρελέ ή ακόμη και μόνιμη βλάβη στον μετασχηματιστή ισχύος.

4. Ο ακροδέκτης τόσο της δευτερεύουσας περιέλιξης όσο και της περιέλιξης μηδενικής ακολουθίας πρέπει να είναι γειωμένος. Εάν δεν υπάρχει γείωση, ένα σφάλμα στο πρωτεύον σύστημα θα μπορούσε να προκαλέσει επικίνδυνα υψηλές τάσεις σε αυτές τις περιελίξεις, γεγονός που ενέχει σοβαρούς κινδύνους για τα συνδεδεμένα όργανα, τα ρελέ και την ασφάλεια του προσωπικού.

Τεχνική Προδιαγραφή:

Συχνές ερωτήσεις προϊόντος:

Ε: Ποιο είναι το ονομαστικό φορτίο ενός μετασχηματιστή μονοφασικού δυναμικού υψηλής τάσης 33 kv;

A: Η ονομαστική επιβάρυνση κυμαίνεται γενικά από 25 VA έως 200 VA ανάλογα με την εφαρμογή. Εξασφαλίζει σταθερή ακρίβεια για τα όργανα μέτρησης και τα ρελέ προστασίας χωρίς υπερφόρτωση του μετασχηματιστή.

Ε: Πώς είναι γειωμένος ο μονοφασικός μετασχηματιστής δυναμικού υψηλής τάσης 33 kv;

Α: Η δευτερεύουσα περιέλιξη συνήθως γειώνεται σε ένα σημείο για να διατηρείται το δυναμικό αναφοράς και να διασφαλίζεται η ασφάλεια. βοηθά στην αποφυγή κυμαινόμενων τάσεων και στη μείωση του κινδύνου αστοχίας της μόνωσης.

Ε: Μπορεί να συνδεθεί ένα μονοφασικό PT για τριφασική μέτρηση;

Α: Φυσικά. Για ένα τριφασικό σύστημα, τρία μονοφασικά PT μπορούν να συνδεθούν σε διάταξη αστεριού ή ανοιχτού τριγώνου, η οποία εξαρτάται από το εάν πρέπει να παρακολουθούνται οι τάσεις πλήρους φάσης σε φάση και φάσης προς γείωση ή όχι.
