Ηλεκτρομαγνητικός μετασχηματιστής δυναμικού Pt οργάνου 25 Kv

Συμβουλές μετά την αγορά ενόςμετασχηματιστή δυναμικού:

1.Πριν από τη θέση σε λειτουργία, ένας ηλεκτρομαγνητικός μετασχηματιστής δυναμικού pt οργάνου 25 kv πρέπει να υποβληθεί σε όλες τις δοκιμές και τις επιθεωρήσεις όπως απαιτείται από τα σχετικά πρότυπα και διαδικασίες. Αυτά περιλαμβάνουν συνήθως διηλεκτρική δοκιμή AC, δοκιμή αντίστασης μόνωσης, δοκιμή αναλογίας και οπτική επιθεώρηση.

2. Η σωστή καλωδίωση του ηλεκτρομαγνητικού μετασχηματιστή δυναμικού pt οργάνου 25 kv είναι απαραίτητη. Το πρωτεύον τύλιγμα πρέπει να συνδέεται παράλληλα με το μετρούμενο κύκλωμα, ενώ το δευτερεύον τύλιγμα πρέπει να συνδέεται παράλληλα με τα πηνία τάσης των οργάνων μέτρησης, των προστατευτικών ρελέ ή των αυτόματων συσκευών. Εν τω μεταξύ, πρέπει να δοθεί προσοχή στη διατήρηση της σωστής πολικότητας.

3.Το φορτίο που συνδέεται στον δευτερεύοντα μετασχηματιστή δυναμικού 25 kv πρέπει να είναι εντός της ονομαστικής του χωρητικότητας. Η υπέρβαση του ονομαστικού δευτερεύοντος φορτίου μπορεί να δημιουργήσει αυξημένα σφάλματα μέτρησης, ακόμη και να επηρεάσει την ακρίβεια των μετρήσεων.

4. Απαγορεύεται αυστηρά το βραχυκύκλωμα του δευτερεύοντος μετασχηματιστή δυναμικού 25 kv. Επειδή το PT έχει πολύ χαμηλή εσωτερική σύνθετη αντίσταση, ένα δευτερεύον βραχυκύκλωμα μπορεί να δημιουργήσει εξαιρετικά υψηλά ρεύματα, δυνητικά καταστρέφοντας τον δευτερεύοντα εξοπλισμό και θέτοντας σοβαρό κίνδυνο για την ασφάλεια. Για να αποφευχθεί μια τέτοια ζημιά, είναι απαραίτητο να τοποθετηθούν ασφάλειες στο δευτερεύον PT. Εάν είναι εφικτό, θα πρέπει επίσης να χρησιμοποιηθούν πρωτεύουσες πλευρικές ασφάλειες για την προστασία του δικτύου υψηλής τάσης σε περίπτωση σφαλμάτων στο πρωτεύον τύλιγμα ή καλώδια.

5.Για την ασφάλεια του προσωπικού που χειρίζεται όργανα μέτρησης ή ρελέ, το δευτερεύον τύλιγμα PT πρέπει να είναι γειωμένο σε ένα σημείο. Μπορεί να αποτρέψει την προσωπική ασφάλεια από την εμφάνιση υψηλής τάσης σε όργανα και ρελέ όταν η μόνωση έχει υποστεί ζημιά μεταξύ των πρωτογενών και δευτερευουσών περιελίξεων μετά τη γείωση.

6. Σε καμία περίπτωση δεν πρέπει να βραχυκυκλώνεται το δευτερεύον κύκλωμα PT.

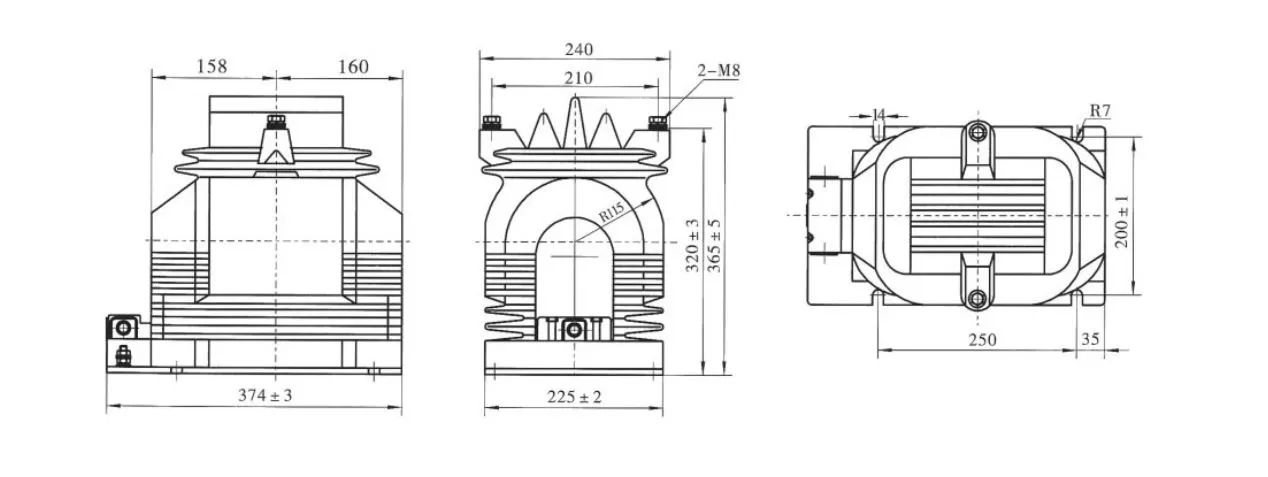

Τεχνική Προδιαγραφή:

Συχνές ερωτήσεις προϊόντος:

Ε: Ποια είναι η τυπική δευτερεύουσα ονομαστική τάση για ηλεκτρομαγνητικό όργανο 25 kVpt δυναμικού μετασχηματιστή?

Α: Η τυπική δευτερεύουσα τάση για έναν ηλεκτρομαγνητικό μετασχηματιστή δυναμικού pt οργάνων 25 kV είναι συνήθως 110 V. Αυτή η τυποποίηση εξασφαλίζει συμβατότητα με τον εξοπλισμό μέτρησης και προστασίας, ώστε να επιτρέπεται η ακριβής μέτρηση της τάσης και η ασφαλής λειτουργία εντός του συστήματος ηλεκτρικής ενέργειας.

Ε: Μπορεί ένας ηλεκτρομαγνητικός μετασχηματιστής δυναμικού pt οργάνου 25 kV να λειτουργεί συνεχώς στο 115% της ονομαστικής του τάσης;

Α: Ναι, ένας μετασχηματιστής δυναμικού 25 kV μπορεί να λειτουργεί συνεχώς στο 115% της ονομαστικής τάσης του, εφόσον το δευτερεύον φορτίο δεν υπερβαίνει τη θερμική ονομαστική τιμή του μετασχηματιστή. Αυτή η ικανότητα επιτρέπει προσωρινές συνθήκες υπερβολικής τάσης χωρίς να επηρεάζεται η ακεραιότητα των PT.

Ε: Ποια είναι η τυπική κατηγορία μόνωσης για έναν ηλεκτρομαγνητικό μετασχηματιστή δυναμικού pt οργάνου 25 kV;

Α: Ένας μετασχηματιστής δυναμικού 25 kV έχει τυπικά μια κατηγορία μόνωσης που του επιτρέπει να αντέχει σε τάσεις έως και 25 kV. Το σύστημα μόνωσης έχει σχεδιαστεί για να χειρίζεται τις ηλεκτρικές καταπονήσεις που συναντώνται σε κανονικές συνθήκες και συνθήκες σφάλματος, διασφαλίζοντας αξιόπιστη λειτουργία και ασφάλεια.
