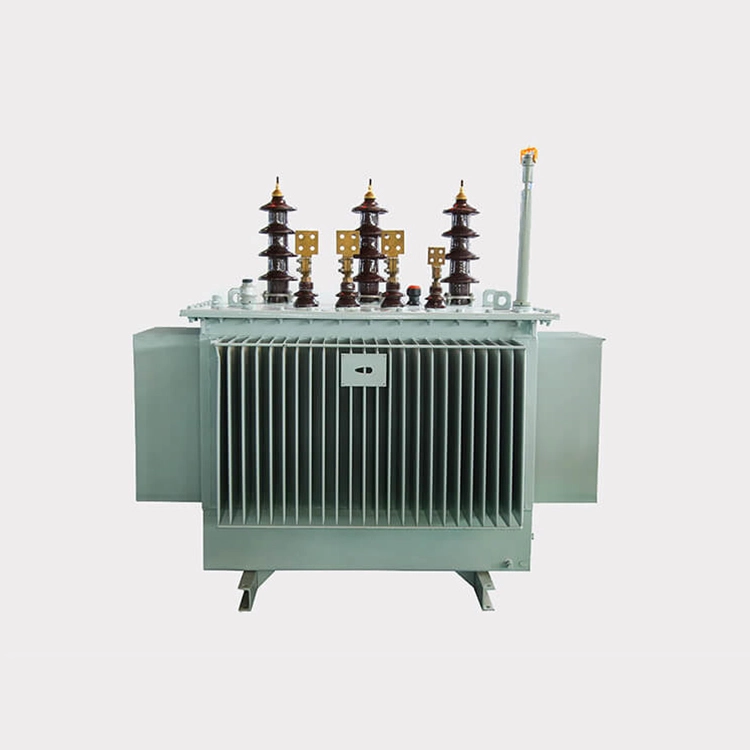

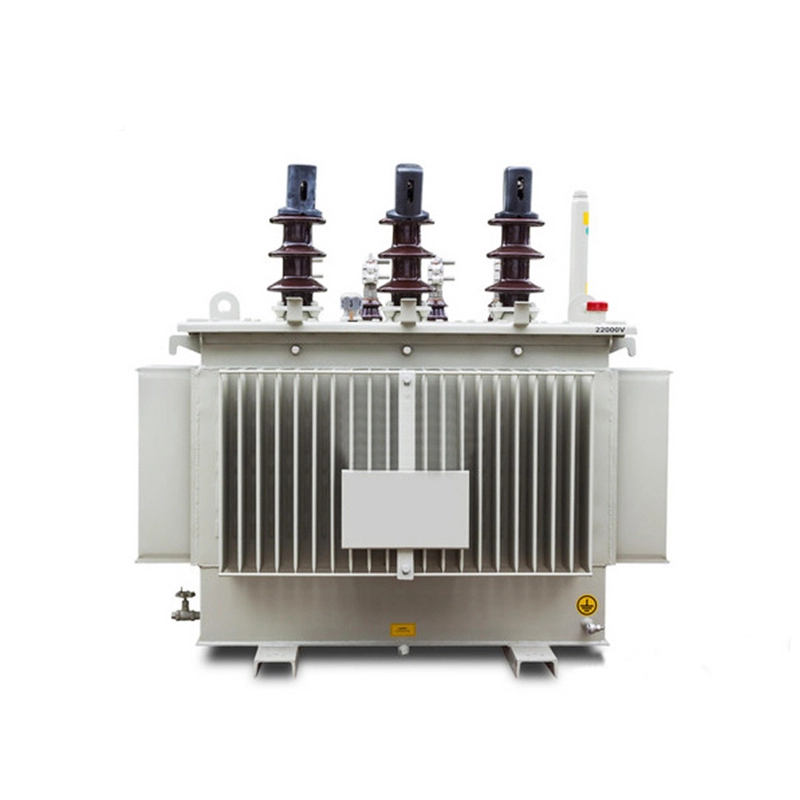

Μετασχηματιστής ισχύος 22kv έως 400v 200kva

Ο μετασχηματιστής ισχύος 22kv έως 400v 200kva είναι ένας απαραίτητος βασικός ηλεκτρικός εξοπλισμός στον τομέα της μετάδοσης και διανομής ισχύος. Πετυχαίνει μετασχηματισμό τάσης και μετάδοση ισχύος βάσει της αρχής της ηλεκτρομαγνητικής επαγωγής. Ο εξοπλισμός αποτελείται κυρίως από πυρήνα, περιελίξεις, δομή απαγωγής θερμότητας και εξαρτήματα προστασίας ασφαλείας, με σταθερή δομή και αξιόπιστη λειτουργία.

Ο μετασχηματιστής ισχύος 22kv έως 400v 200kva χρησιμοποιεί ως υλικό υψηλής ποιότητας φύλλα πυριτίου με προσανατολισμό ψυχρής έλασης υψηλής μαγνητικής διαπερατότητας και υιοθετεί τη διαδικασία προοδευτικής πλαστικοποίησης πολλαπλών σταδίων πλήρους κλίσης 45°, η οποία διασφαλίζει ότι δεν μειώνεται σημαντικά η απώλεια φορτίου και το ρεύμα χωρίς φορτίο μειώνεται σημαντικά και η θόρυβος.

Για την περιέλιξη χαμηλής τάσης από 22kv έως 400v μετασχηματιστή ισχύος 200kva, εκτός από αυτούς μικρής χωρητικότητας που χρησιμοποιούν χάλκινα σύρματα, η γενική δομή είναι μια κυλινδρική περιέλιξη με φύλλο χαλκού. το τύλιγμα υψηλής τάσης υιοθετεί μια πολυστρωματική κυλινδρική δομή, χρησιμοποιώντας επίπεδα καλώδια καλυμμένα με χαρτί ή σύρματα εμαγιέ.

Με την υιοθέτηση της ίδιας τεχνικής περιέλιξης και τη χρήση μιας μηχανής περιέλιξης υψηλής ταχύτητας, διασφαλίζεται ότι η τάση περιέλιξης παραμένει σταθερή και η δέσμη σύρματος είναι τοποθετημένη στενά, επιτυγχάνοντας έτσι ισορροπημένη κατανομή στροφής αμπέρ, μαγνητικό πεδίο χαμηλής διαρροής, υψηλή μηχανική αντοχή και ισχυρή ικανότητα κατά του βραχυκυκλώματος.

Τεχνική παράμετρος:

Χαρακτηριστικά:

1. Υψηλή απόδοση και εξοικονόμηση ενέργειας

Η μέση απώλεια χωρίς φορτίο από 22kv έως 400v μετασχηματιστή ισχύος 200kva μειώνεται κατά 30% σε σύγκριση με το πρότυπο GB/T6451, η μέση απώλεια φορτίου μειώνεται κατά 25% και το λειτουργικό κόστος μειώνεται κατά 20% κατά μέσο όρο.

2.Υψηλή αξιοπιστία

Οι μετασχηματιστές ισχύος 22kv έως 400v 200kva έχουν ισχυρή ικανότητα κατά του βραχυκυκλώματος και ο πλήρως στεγανοποιημένος σχεδιασμός της δομής μπορεί να αποτρέψει την είσοδο οξυγόνου και υγρασίας, επιβραδύνοντας τη γήρανση της μόνωσης και παρατείνοντας τη διάρκεια ζωής.

3.Μακροζωία και λειτουργία χωρίς συντήρηση

Κατά την κανονική περίοδο χρήσης, δεν υπάρχει ανάγκη αντικατάστασης του λαδιού του μετασχηματιστή. Το κόστος συντήρησης είναι χαμηλό και η διάρκεια ζωής μπορεί να ξεπεράσει τα 20 χρόνια.

Ε: Ποια είναι η δομή και η μέθοδος στεγανοποίησης της δεξαμενής λαδιού του μετασχηματιστή ισχύος 22kv έως 400v 200kva; Πώς αντιμετωπίζεται η επιφάνεια της δεξαμενής καυσίμου;

Α: Υιοθετείται μια κυματοειδής δεξαμενή λαδιού με πλήρως σφραγισμένη δομή (η άκρη της δεξαμενής μπορεί να συγκολληθεί ή να βιδωθεί). Οι κυματοειδείς πλάκες σχηματίζονται με αναδίπλωση χαλύβδινων ελασμάτων ψυχρής έλασης, οι οποίες έχουν τις λειτουργίες της απαγωγής θερμότητας και της ρύθμισης του όγκου του λαδιού μέσω ελαστικής παραμόρφωσης και μπορούν να αντικαταστήσουν τη δεξαμενή λαδιού. Και όσον αφορά την τεχνολογία στεγανοποίησης, η εισαγόμενη ημιυγρή σιλικόνη χρησιμοποιείται ως υλικό στεγανοποίησης του μετασχηματιστή ισχύος 22kv έως 400v 200kva, ο οποίος είναι ανθεκτικός στις υψηλές θερμοκρασίες και δεν γερνάει εύκολα και έχει καλή απόδοση σφράγισης. Όλοι οι συνδετήρες χρησιμοποιούν αυτοασφαλιζόμενα παξιμάδια κατά της χαλάρωσης.

Επιπλέον, η δεξαμενή λαδιού υποβάλλεται σε επεξεργασία με αφαίρεση σκουριάς με αμμοβολή και ηλεκτροστατικό ψεκασμό σκόνης (όπως επικαλύψεις εποξειδικής ρητίνης ή ακρυλικής ρητίνης), με πάχος φιλμ βαφής μεγαλύτερο από 150μm, παρέχοντας αντοχή στη διάβρωση, αντοχή στις καιρικές συνθήκες και αντιγηραντικές ιδιότητες.
