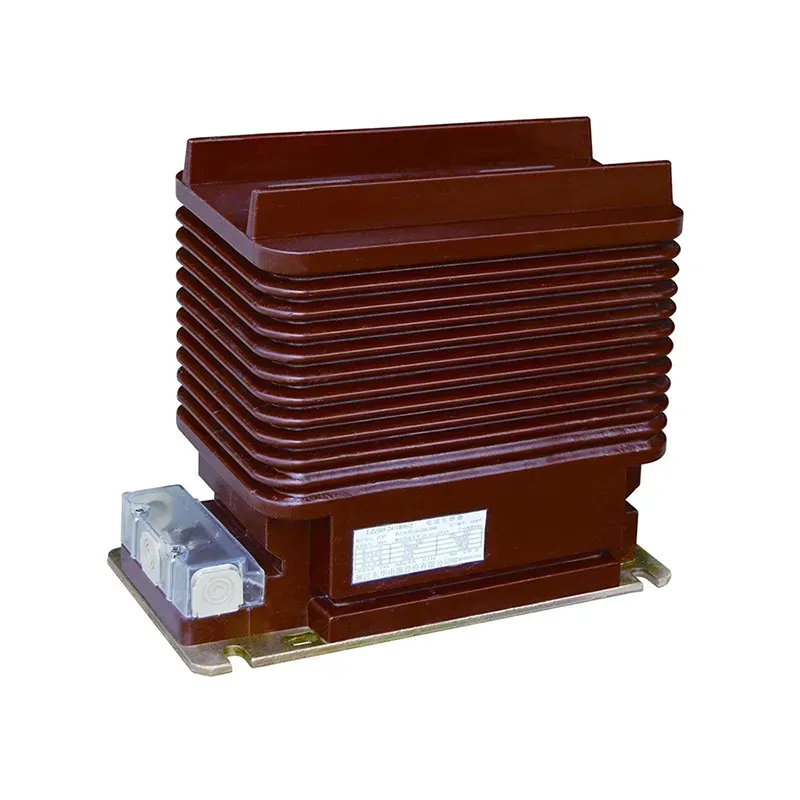

Τύπος τραύματος 5p10 5p20 Ct 100 150 400 5a

Ο μετασχηματιστής ρεύματος τύπου πληγής έχει σχεδιαστεί για αξιόπιστη μέτρηση ρεύματος και προστασία σε συστήματα ισχύος μέσης τάσης όπως 10kv 20kv και 35kv. Διαθέσιμο σε αναλογίες ρεύματος 100/5A, 150/5A και 400/5A και με τάξεις ακρίβειας προστασίας 5P10 και 5P20, αυτός ο τύπος τραύματος 5p10 5p20 ct 100 150 400 5a παρέχει ακριβή έξοδο δευτερεύοντος ρεύματος, κατάλληλη για επαναληπτική εφαρμογή και για εμένα.

Κατασκευασμένος με συμπαγείς μαγνητικούς πυρήνες και δευτερεύοντα πηνία, ο μετασχηματιστής ρεύματος τύπου τυλιγμένου εξασφαλίζει σταθερή απόδοση σε συνθήκες βραχυκυκλώματος και παρέχει ακριβή μετασχηματισμό ρεύματος ακόμη και κατά τη διάρκεια παροδικών γεγονότων. Το στιβαρό του σύστημα μόνωσης, που συχνά ενσωματώνει εποξειδική ή υψηλής ποιότητας ρητίνη, εξασφαλίζει ασφάλεια, μεγάλη διάρκεια ζωής και αντοχή στην υγρασία και το περιβαλλοντικό στρες.

Ο σχεδιασμός τύπου πληγής επιτρέπει την ευέλικτη εγκατάσταση σε συσκευές διανομής, πίνακες ελέγχου και πίνακες διανομής, για να παρέχει αξιόπιστη υποστήριξη για συστήματα προστασίας ρελέ. Ο μετασχηματιστής ρεύματος τύπου πληγής είναι ιδανικός για βιομηχανικές εγκαταστάσεις, εμπορικές εγκαταστάσεις και δίκτυα διανομής κοινής ωφελείας όπου η ακριβής και αξιόπιστη μέτρηση ρεύματος είναι απαραίτητη τόσο για τη λειτουργική παρακολούθηση όσο και για τον προστατευτικό έλεγχο.

Τεχνική Προδιαγραφή:

Συχνές ερωτήσεις προϊόντος:

Ε: Τι σημαίνει "τύπου τραύματος 5P10" ή "5P20" σε ένα τραύμα τύπου 5p10 5p20 ct 100 150 400 5a;

Α: Ο όρος «τύπου τραύματος» αναφέρεται σε CT όπου ο κύριος αγωγός είναι μια περιέλιξη τυλιγμένης αντί για μια ράβδος ή ράβδος μέσω του πυρήνα. Η κλάση 5P10 ή 5P20 υποδεικνύει ακρίβεια προστασίας: 5P σημαίνει σφάλμα έως και 5% στο ονομαστικό δευτερεύον ρεύμα και ο αριθμός 10 ή 20 είναι το μέγιστο επιτρεπόμενο πολλαπλάσιο βραχυπρόθεσμου χρόνου του ονομαστικού πρωτεύοντος ρεύματος χωρίς υπέρβαση του καθορισμένου σφάλματος.

Ε: Πώς μπορώ να επιλέξω τη σωστή βαθμολογία CT για το σύστημά μου;

Α: Επιλέξτε ένα CT με βάση το μέγιστο ρεύμα φορτίου και τις απαιτήσεις προστασίας του συστήματός σας. Για παράδειγμα, ένας CT 100/5A είναι κατάλληλος για κυκλώματα με τυπικά ρεύματα γύρω στα 100 A, ενώ τα 400/5A είναι σχεδιασμένα για τροφοδότες υψηλότερου ρεύματος. Επιλέξτε μια κατηγορία προστασίας (5P10 ή 5P20) σύμφωνα με την ευαισθησία ανίχνευσης σφάλματος του ρελέ και το αναμενόμενο ρεύμα βραχυκυκλώματος.

Ε: Ποιες περιβαλλοντικές συνθήκες μπορεί να χειριστεί το τραύμα τύπου 5p10 5p20 ct 100 150 400 5a;

Α: Αυτοί οι μετασχηματιστές ρεύματος τύπου πληγής χαρακτηρίζονται συνήθως για θερμοκρασίες περιβάλλοντος από –10 °C έως +40 °C, με μέγιστο υψόμετρο 1000 m. Τα υλικά στέγασης και τα συστήματα μόνωσης έχουν σχεδιαστεί για λειτουργία ανθεκτική στην υγρασία, τη σκόνη και τη ρύπανση, ώστε να διασφαλίζεται αξιόπιστη απόδοση προστασίας σε βιομηχανικές και βοηθητικές εγκαταστάσεις.
