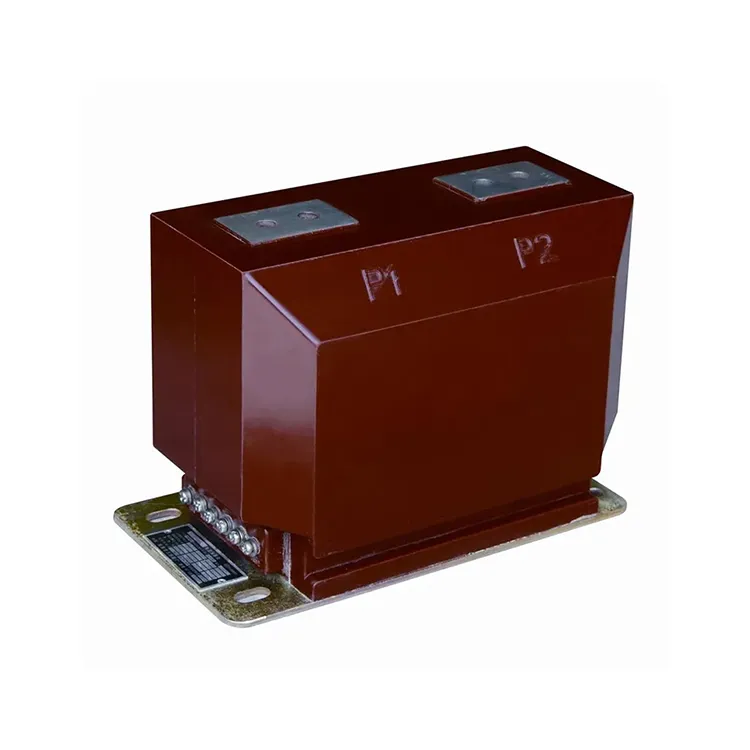

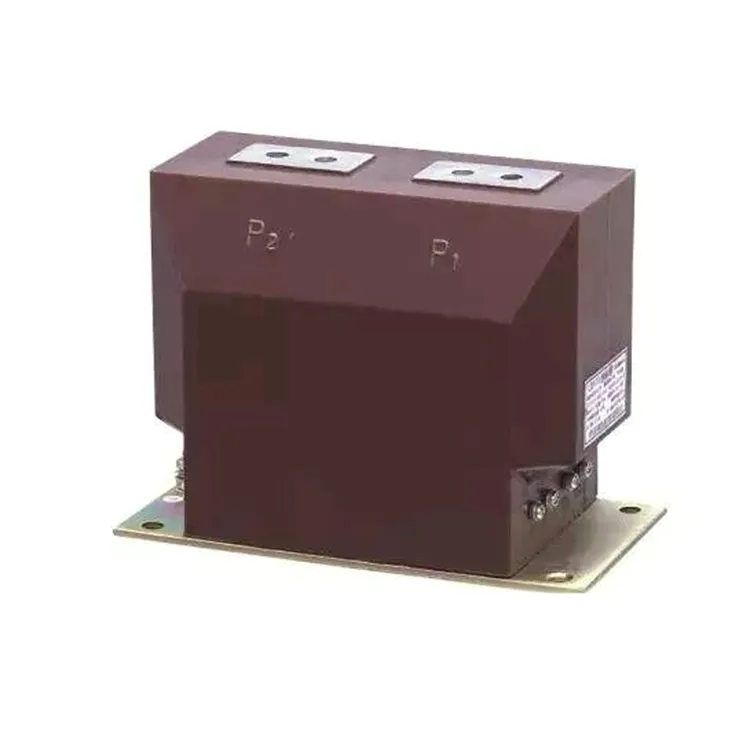

Ηλεκτρικός μετασχηματιστής ρεύματος Ct χυτού ρητίνης

Ο ηλεκτρικός μετασχηματιστής ρεύματος ct με χύτευση ρητίνης είναι μια εσωτερική, εποξειδική ρητίνη, χυτή κενού, μονάδα τύπου post, σχεδιασμένη για συστήματα ισχύος στάθμης τάσης 10 kv με ονομαστική συχνότητα 50 Hz. Χρησιμοποιείται κυρίως για μέτρηση ρεύματος, μέτρηση ενέργειας και προστατευτική αναμετάδοση.

Ο ηλεκτρικός μετασχηματιστής ρεύματος ct με χύτευση ρητίνης υιοθετεί μια πλήρως κλειστή διαδικασία χύτευσης εποξειδικής ρητίνης, στην οποία ο πυρήνας είναι κατασκευασμένος από υψηλής ποιότητας μαγνητικό υλικό και τόσο τα πρωτεύοντα όσο και τα δευτερεύοντα πηνία μαζί με τον πυρήνα είναι ενσωματωμένα σε ρητίνη. Αυτή η κατασκευή παρέχει εξαιρετική απόδοση στη μόνωση, αντοχή στην υγρασία και αντοχή στη ρύπανση. Η επιφάνεια ενός ηλεκτρικού μετασχηματιστή ρεύματος ct χυτού ρητίνης δεν απαιτεί πρόσθετη επίστρωση και ο μετασχηματιστής ρεύματος μπορεί να εγκατασταθεί σε πολλαπλές θέσεις.

Η σειρά καλύπτει τόσο κατηγορίες μέτρησης, όπως 0,2S και 0,5S, όσο και κατηγορίες προστασίας, όπως 10P10 και 10P20. Ένας σχεδιασμός πολλαπλών αναλογιών είναι διαθέσιμος σε έναν ηλεκτρικό μετασχηματιστή ρεύματος ct από ρητίνη, ώστε να είναι κατάλληλος για χρήση σε ηλεκτρικούς πίνακες με μεταλλική επένδυση.

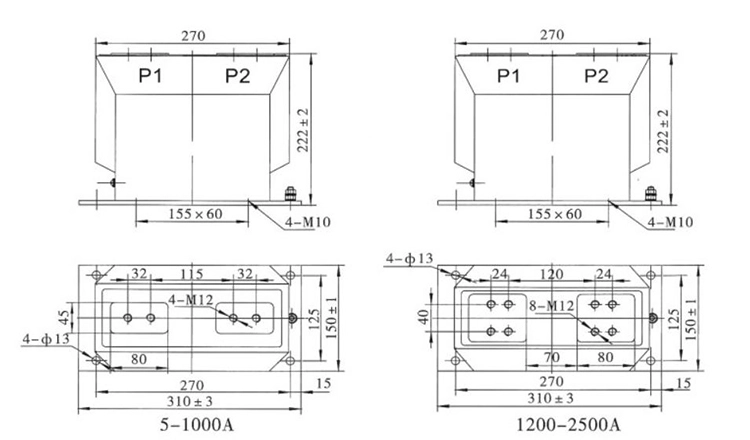

Τεχνική Προδιαγραφή:

Συχνές ερωτήσεις προϊόντος:

Ε: Ποιες τεχνικές παραμέτρους πρέπει να ελέγχει κάποιος όταν επιλέγει έναν ηλεκτρικό μετασχηματιστή ρεύματος ct χυτού ρητίνης;

Α: Οι ακόλουθες βασικές παράμετροι πρέπει να ελέγχονται κατά την επιλογή:

1.Κλάση ακρίβειας: Για μέτρηση/μέτρηση (π.χ. 0,2s ή 0,5) και σκοπούς προστασίας (π.χ. 10P10, 5P10, κ.λπ.).

2. Ονομαστικό πρωτεύον ρεύμα και δευτερεύον ρεύμα (ο λόγος μετασχηματισμού).

3.Θερμικό ρεύμα βραχείας διάρκειας (Ith) και αντοχή σε βραχυχρόνιο ρεύμα (για συνθήκες σφάλματος).

4.Επίπεδα μόνωσης (αντοχή τάσης, ονομαστική παλμική τάση κ.λπ.).

5.Περιβαλλοντικές ανοχές: Εύρος θερμοκρασίας, υψόμετρο, υγρασία, επίπεδο ρύπανσης.

6.Φορτίο: το φορτίο VA το δευτερεύον πρέπει να κινείται χωρίς υποβάθμιση της ακρίβειας.

Ε: Σε ποια περιβάλλοντα ή εφαρμογές είναι ιδιαίτερα κατάλληλοι οι ηλεκτρικοί μετασχηματιστές ρεύματος ct από ρητίνη;

Α: το ακόλουθο περιβάλλον ή εφαρμογή είναι κατάλληλο για έναν ηλεκτρικό μετασχηματιστή ρεύματος ct ρητίνης:

1.Εσωτερικοί διακόπτες, όπου ο χώρος είναι περιορισμένος και η μόνωση είναι ζωτικής σημασίας.

2. Σε σκληρά ή μολυσμένα περιβάλλοντα (σκόνη, υγρασία, χημικά) όπου τα ανοιχτά μέρη ή το λάδι θα μπορούσαν να υποβαθμιστούν.

3.Σε κυκλώματα μέτρησης και προστασίας που απαιτούν σταθερή, ακριβή μέτρηση για μεγάλα χρονικά διαστήματα.

4.Εφαρμογές όπου η χαμηλή συντήρηση και η υψηλή αξιοπιστία είναι σημαντικές.
