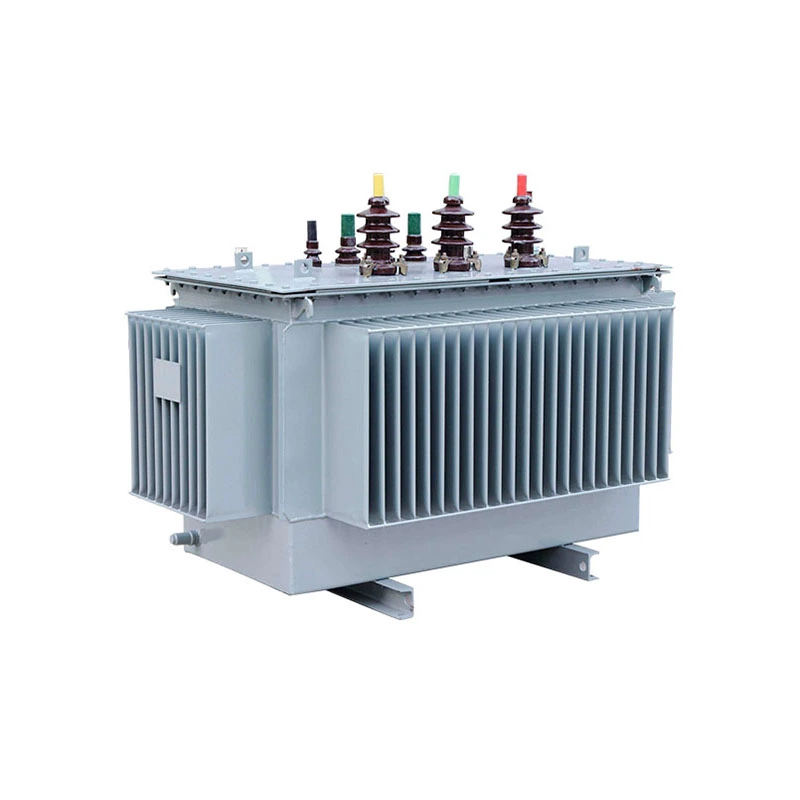

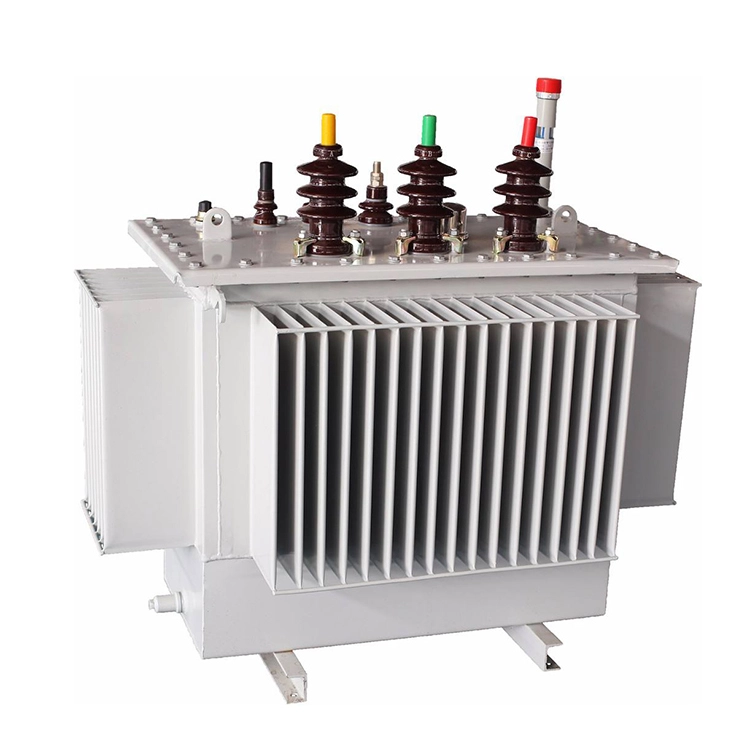

Μετασχηματιστής διανομής τοποθετημένος σε στύλο 200kva

Αυτός ο μετασχηματιστής διανομής 200kva, τοποθετημένος σε πόλο, υιοθετεί κυρίως σχεδιασμό τριών φάσεων. Οι συμβατικοί συνδυασμοί ονομαστικής τάσης περιλαμβάνουν 10/0.4kV, 11/0.4kV, 11/0.433kV, 22/0.433kV, 33/0.4kV κ.λπ., καλύπτοντας διάφορες επιλογές κατάλληλες για διαφορετικά περιφερειακά δίκτυα ισχύος. Ο εξοπλισμός είναι τυπικά εξοπλισμένος χωρίς ρύθμιση διεγερμένης τάσης, με εύρος ρύθμισης τάσης ±5% ή ±2×2,5%. Η ομάδα σύνδεσης μπορεί να επιλεγεί ως Dyn11 ή Yyn0.

Υπό συνθήκες 50Hz, το ονομαστικό ρεύμα στην πλευρά υψηλής τάσης 10 kV είναι περίπου 11,55A, στην πλευρά υψηλής τάσης 11 kV είναι περίπου 10,50Α και το ονομαστικό ρεύμα στην πλευρά χαμηλής τάσης 0,4 kV είναι περίπου 288,68Α. Η συμβατική αντίσταση βραχυκυκλώματος είναι 4%. Ταυτόχρονα, μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του χρήστη για τάση, ομάδα συνδέσεων κ.λπ. Η ενεργειακή απόδοση μπορεί να επιλεγεί από προϊόντα της σειράς συνήθων απωλειών, χαμηλών απωλειών και άμορφων κραμάτων.

Τεχνική παράμετρος:

Φόντα:

Υπάρχουν διαφορές μεταξύ του μετασχηματιστή διανομής 200kva που είναι τοποθετημένος στον πόλο και του τύπου που είναι τοποθετημένος σε μαξιλαράκι;

1.Ο μετασχηματιστής διανομής 200kva που είναι τοποθετημένος στον πόλο είναι στερεωμένος στον στύλο κοινής χρήσης, σε ένα ορισμένο ύψος πάνω από το έδαφος. Δεν καταλαμβάνει πολύτιμους πόρους γης και έχει μικρό αντίκτυπο στο έδαφος. Ο μετασχηματιστής τοποθετημένος σε μαξιλαράκι τοποθετείται σε βάση από σκυρόδεμα, η οποία απαιτεί μια συγκεκριμένη περιοχή.

2.Επειδή αιωρείται στον αέρα, άνθρωποι και ζώα είναι λιγότερο πιθανό να έρθουν σε επαφή μαζί του, καθιστώντας το σχετικά ασφαλέστερο. Ωστόσο, ακόμα κι έτσι, δεν χρειάζεται να είστε υπερβολικά νευρικοί όταν περνάτε. Η διατήρηση μιας κανονικής απόστασης αρκεί. Ο μετασχηματιστής που είναι τοποθετημένος σε μαξιλαράκι τοποθετείται με σχετικά κρυφό τρόπο.

3. Κάθε μεμονωμένος μετασχηματιστής έχει περιορισμένο εύρος τροφοδοσίας, που κυμαίνεται συνήθως από 5 kVA έως 167 kVA. Χρησιμοποιείται κυρίως για την παροχή ρεύματος σε μικρό αριθμό χρηστών σε μία μόνο γραμμή. Ωστόσο, ο μετασχηματιστής που τοποθετείται σε ταμπόν έχει σχετικά μεγαλύτερη χωρητικότητα, που κυμαίνεται από 75 kVA έως 3000 kVA.

4. Σε σύγκριση με τον εξοπλισμό που είναι θαμμένος υπόγεια, αυτή η μέθοδος εναέριας εγκατάστασης έχει χαμηλότερο κόστος υλικού και δυσκολία κατασκευής. Είναι μια πολύ οικονομική και πρακτική λύση τροφοδοσίας.

5. Ο μετασχηματιστής διανομής 200kva που τοποθετείται στον πόλο είναι συνήθως μια κυλινδρική δεξαμενή λαδιού, γεμάτη με ψυκτικό λάδι για μόνωση και απαγωγή θερμότητας. Το επάνω μέρος είναι το τερματικό σύνδεσης υψηλής τάσης και το κάτω μέρος είναι το τερματικό σύνδεσης χαμηλής τάσης. Ο σχεδιασμός είναι πολύ συμπαγής. Για να διασφαλιστεί η ασφάλεια, συχνά ενσωματώνει αλεξικέραυνο και ασφάλειες για την αποφυγή κεραυνών και βραχυκυκλωμάτων.

Κύρια μέρη μετασχηματιστών που τοποθετούνται σε στύλο

Μπροστινή τοποθέτηση τύπου LV DB

Εξοπλισμός Pole Line

Μετασχηματιστής τοποθετημένος σε στύλο

Πλαϊνή τοποθέτηση τύπου LV DB

Παραγωγή Εξοπλισμών

Μηχανή περιέλιξης φύλλου

Μονάδα πλήρωσης λαδιού

Μετασχηματιστής φούρνος και μονάδα χύτευσης

Φούρνος μετασχηματιστή

Εργαστήριο εξέτασης

Μετασχηματιστές Υπό Επεξεργασία

Μετασχηματιστής στο στέγνωμα

Μετασχηματιστής στην περιέλιξη 2

Μετασχηματιστής σε περιέλιξη

Ο μετασχηματιστής είναι σε συναρμολόγηση
