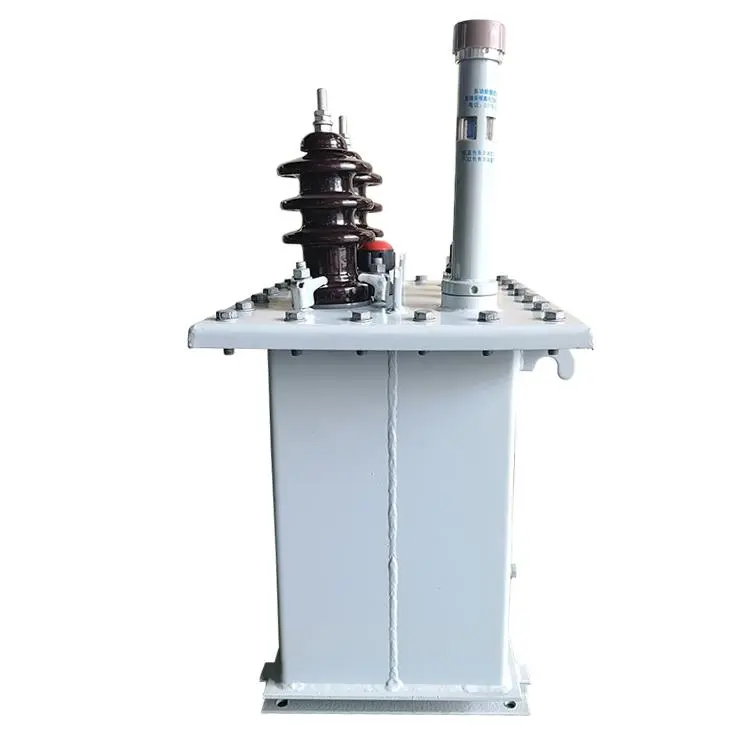

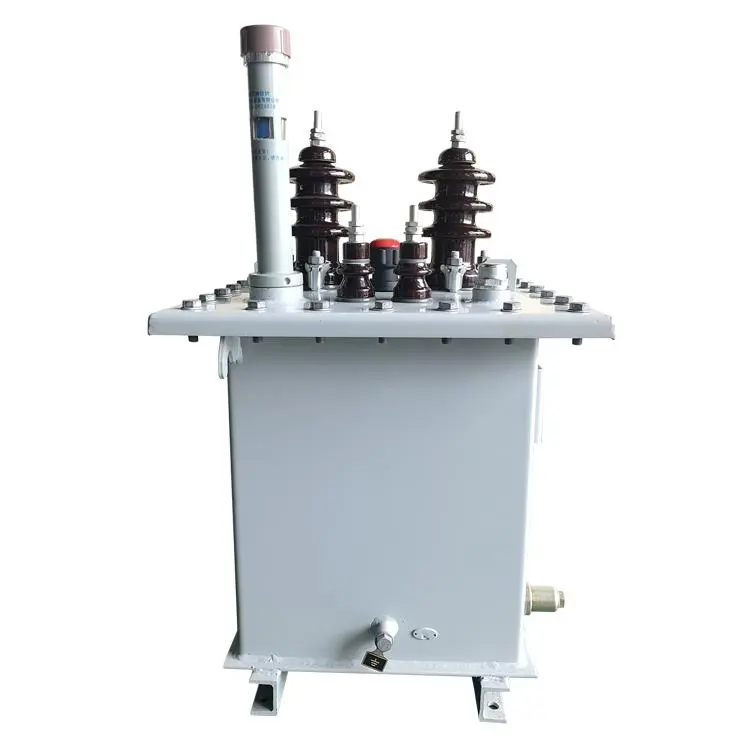

Μονοφασικός μετασχηματιστής διανομής 11 Kv Pole Mount

Ο μονοφασικός μετασχηματιστής διανομής βάσης 11 kv είναι μια συμπαγής και υψηλής απόδοσης λύση για εναέρια συστήματα διανομής ισχύος. Μπορεί να μειώσει την κύρια τάση των 11kV σε τυπικές δευτερεύουσες τάσεις όπως 220V ή 415V, παρέχοντας ασφαλή και αξιόπιστη ισχύ στους τελικούς χρήστες.

Χρησιμοποιώντας πυρήνες από χάλυβα πυριτίου εξαιρετικής ποιότητας και περιελίξεις από χαλκό ή αλουμίνιο, μονοφασικός μετασχηματιστής διανομής με βάση πόλο 11 kv ελαχιστοποιώντας τις απώλειες φορτίου και χωρίς απώλειες φορτίου ενώ συμμορφώνεται με το IEC 60076 και τα σχετικά πρότυπα ενεργειακής απόδοσης IEEE/ANSI. Η γεμάτη με λάδι δεξαμενή ψύχεται φυσικά από το ONAN και μπορεί να αντέξει αύξηση θερμοκρασίας από 55 έως 65℃, διασφαλίζοντας αξιόπιστη λειτουργία κάτω από διαφορετικά φορτία.

Ο μονοφασικός μετασχηματιστής διανομής βάσης 11 kv διαθέτει στιβαρό δακτύλιο, μηχανισμό εκτόνωσης πίεσης και προαιρετική λειτουργία προστασίας από υπερτάσεις, καθιστώντας τον εξαιρετικά ανθεκτικό στις καιρικές συνθήκες, με χαμηλό κόστος συντήρησης και κατάλληλο για εγκατάσταση σε εκτεθειμένους πόλους.

Αυτός ο μετασχηματιστής μπορεί να παρέχει σταθερή και ασφαλή ισχύ και έχει εξαιρετική ικανότητα υπερφόρτωσης, καθιστώντας τον μια καλή επιλογή για τους χρήστες.

Τεχνική παράμετρος:

Ε: Μπορεί να προσαρμοστεί ένας μονοφασικός μετασχηματιστής διανομής βάσης 11 kv;

Α: Ναι, αυτός ο μετασχηματιστής μπορεί να προσαρμοστεί εκτενώς σύμφωνα με τις συγκεκριμένες απαιτήσεις του δικτύου σας, διασφαλίζοντας την ασφαλή λειτουργία και τη συμμόρφωση με τους σχετικούς κανονισμούς. Η κύρια τάση του μονοφασικού μετασχηματιστή διανομής με βάση πόλο 11 kv μπορεί να καθοριστεί στα 11 kV ή μπορεί να υιοθετηθεί μια διαμόρφωση διπλής βρύσης, όπως 10,5 kV έως 11,5 kV. Για να πληροί τα περιφερειακά πρότυπα στην Ευρώπη, την Ασία ή τις αναδυόμενες αγορές, η δευτερεύουσα έξοδος παρέχει πολλαπλές επιλογές, όπως 230V, 240V, 220/440V ή 415V.

Η γκάμα επιλογής υλικών περιέλιξης καλύπτει τα πάντα, από οικονομικό ελαφρύ αλουμίνιο έως χαλκό υψηλής θερμικής αγωγιμότητας, συμπεριλαμβανομένων και των δύο. Επιπλέον, ο χαλκός υψηλής θερμικής αγωγιμότητας μπορεί να επιτύχει υψηλότερη απόδοση και καλύτερη απόδοση απαγωγής θερμότητας κάτω από βαριά φορτία. Η υποστήριξη συχνότητας είναι 50Hz ή 60Hz.

Για να βελτιωθεί η λειτουργική ικανότητα του μονοφασικού μετασχηματιστή διανομής με βάση πόλου 11 kv σε θερμά κλίματα, η μέθοδος ψύξης μπορεί να αναβαθμιστεί από το τυπικό ONAN σε εξαναγκασμένη ψύξη. Το ±2x2,5% ή μια ευρύτερη γκάμα ανταλλακτικών στρόφιγγας εκτός δικτύου μπορεί να βελτιστοποιήσει την τάση χωρίς διακοπή ρεύματος. Το επίπεδο σύνθετης αντίστασης μπορεί να πληροί τις απαιτήσεις για προστασία και ρύθμιση σφαλμάτων ισορροπίας 4 έως 5% και μπορούν να εγκατασταθούν πρόσθετες συσκευές προστασίας, όπως ασφάλειες υψηλής τάσης, αλεξικέραυνο ή προστατευτικά καλύμματα για την ενίσχυση της ασφάλειας σε αγροτικές ή επιρρεπείς σε καταιγίδες περιοχές. Το φιλικό προς το περιβάλλον υγρό με βάση τους εστέρες αντικαθιστά το ορυκτέλαιο, ενισχύοντας την αντοχή στη φωτιά και τη βιωσιμότητα. Αυτά τα προσαρμοσμένα χαρακτηριστικά ενισχύουν την ευκολία εγκατάστασης, τις ικανότητες ανάκτησης σφαλμάτων και την ενεργειακή απόδοση, δημιουργώντας έναν μονοφασικό μετασχηματιστή διανομής βάσης πόλου 11 kv κατάλληλο για εναέριες γραμμές σε σκληρά περιβάλλοντα.

Άλλες προαιρετικές διαμορφώσεις περιλαμβάνουν ενισχυμένες δεξαμενές καυσίμου για περιοχές με ισχυρούς ανέμους ή σεισμούς και αντιδιαβρωτικές επιστρώσεις για περιοχές ψεκασμού αλατιού. Το επίπεδο μόνωσης του περιβλήματος μπορεί να φτάσει έως και 75 kV BIL, το οποίο μπορεί να χειριστεί τις υπερτάσεις του συστήματος. Η τροποποίηση του κελύφους μπορεί να μειώσει τον θόρυβο ή να βελτιώσει τον αερισμό. Το εύρος χωρητικότητας μπορεί να καλύψει τυπικές ονομασίες 16 έως 200 kVA και ο σχεδιασμός του πυρήνα μπορεί να μειώσει τις απώλειες φορτίου, επιτυγχάνοντας έτσι εξαιρετική απόδοση.

Είτε πρόκειται για απομακρυσμένα χωριά είτε για έργα επέκτασης των προαστίων, αυτές οι προσαρμοσμένες λύσεις μπορούν να διασφαλίσουν ότι ο μονοφασικός μετασχηματιστής διανομής βάσης 11 kv πληροί τις ακριβείς απαιτήσεις, παρέχει αξιόπιστη και τυπική διανομή ισχύος, ελαχιστοποιώντας το λειτουργικό κόστος και επεκτείνοντας τη διάρκεια ζωής στο μέγιστο βαθμό.

Κύρια μέρη μετασχηματιστών που τοποθετούνται σε στύλο

Μπροστινή τοποθέτηση τύπου LV DB

Εξοπλισμός Pole Line

Μετασχηματιστής τοποθετημένος σε στύλο

Πλαϊνή τοποθέτηση τύπου LV DB

Παραγωγή Εξοπλισμών

Μηχανή περιέλιξης φύλλου

Μονάδα πλήρωσης λαδιού

Μετασχηματιστής φούρνος και μονάδα χύτευσης

Φούρνος μετασχηματιστή

Εργαστήριο εξέτασης

Μετασχηματιστές Υπό Επεξεργασία

Μετασχηματιστής στο στέγνωμα

Μετασχηματιστής στην περιέλιξη 2

Μετασχηματιστής σε περιέλιξη

Ο μετασχηματιστής είναι σε συναρμολόγηση
