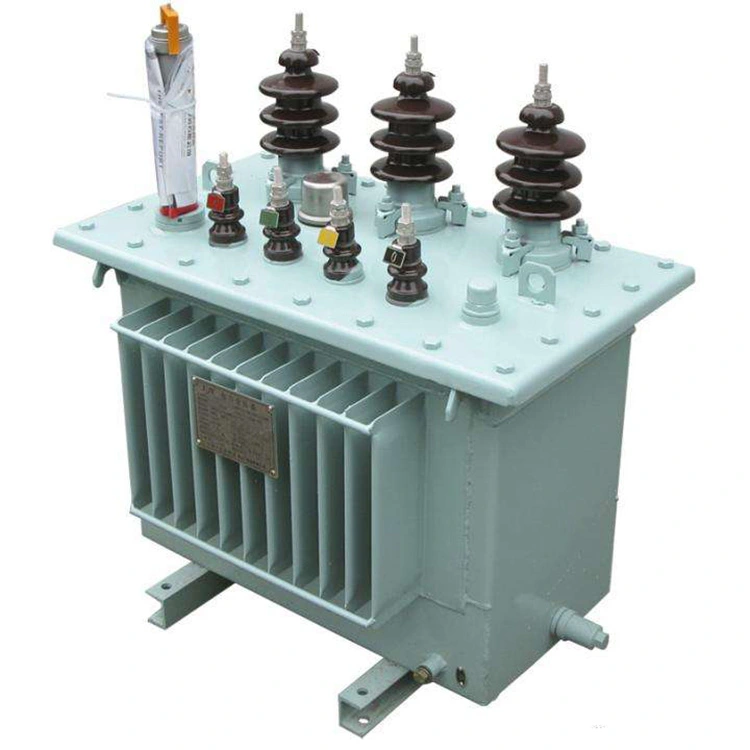

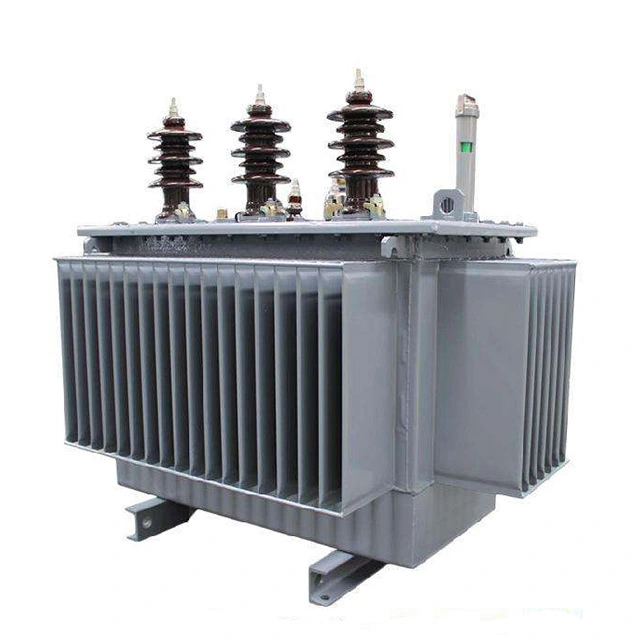

Ηλεκτρικός μετασχηματιστής 50 Kva Pole Mount

Ο ηλεκτρικός μετασχηματιστής βάσης 50 kva είναι μια απαραίτητη συσκευή σε συστήματα διανομής ισχύος χαμηλής τάσης. Οι κύριες λειτουργίες του περιλαμβάνουν τη μετατροπή τάσης, την ηλεκτρική απομόνωση και την προστασία του συστήματος. Χρησιμοποιείται ευρέως σε βιομηχανικές εγκαταστάσεις, εμπορικά κτίρια, οικιστικά έργα και κατασκευές υποδομών.

Ο ηλεκτρικός μετασχηματιστής με βάση πόλο 50 kva κατασκευάζεται με πυρήνες από χάλυβα πυριτίου υψηλής ποιότητας και περιελίξεις από χαλκό ή αλουμίνιο υψηλής αγωγιμότητας. Έχει συμπαγή δομή, χαμηλές απώλειες, χαμηλό θόρυβο και σταθερή λειτουργία και έχει σχεδιαστεί για να λειτουργεί αξιόπιστα κάτω από διάφορες συνθήκες λειτουργίας.

Όλες οι περιελίξεις του ηλεκτρικού μετασχηματιστή βάσης 50 kva κατασκευάζονται με υλικά υψηλής ποιότητας για να εξασφαλίζουν εξαιρετική απόδοση μόνωσης και δομική σταθερότητα. Οι περιελίξεις χαμηλής τάσης καλύπτονται με χαρτί καλωδίου γύρω από τους αγωγούς, ενώ οι περιελίξεις υψηλής τάσης χρησιμοποιούν στρογγυλά χάλκινα σύρματα εμαγιέ πολυουρεθάνης. Η κόλλα χαρτιού μεταξύ των στρωμάτων συνδέει σταθερά τα πηνία σε μια ενιαία μονάδα, η οποία παρέχει εξαιρετική απόδοση μόνωσης. Αυτή η επαγγελματική δομή περιελίξεως αποτρέπει αποτελεσματικά την παραμόρφωση ή την καταστροφή των πηνίων κατά τη μακροχρόνια λειτουργία και τη μεταφορά σε μεγάλες αποστάσεις, διασφαλίζοντας έτσι τη σταθερότητα και την αξιοπιστία της συνολικής δομής του ηλεκτρικού μετασχηματιστή με βάση πόλο 50 kva.

Τεχνική παράμετρος:

Ε: Σε έναν ηλεκτρικό μετασχηματιστή 10kV/0,4kV 50 kva, σε σύγκριση με την ομάδα σύνδεσης Yyn0, ποια συγκεκριμένα πλεονεκτήματα έχει η ομάδα σύνδεσης Dyn11 όσον αφορά το επίπεδο ρεύματος σφάλματος βραχυκυκλώματος δευτερεύουσας πλευρικής μονοφασικής και την ικανότητα καταστολής του σιδηρομαγνητικού συντονισμού;

Α: Η σύνθετη αντίσταση μηδενικής ακολουθίας της σύνδεσης Dyn11 είναι πολύ χαμηλότερη από εκείνη της Yyn0, γεγονός που αυξάνει σημαντικά το μονοφασικό ρεύμα σφάλματος γείωσης, διευκολύνοντας τον γρήγορο και αξιόπιστο εντοπισμό και την αφαίρεση σφαλμάτων από τη συσκευή προστασίας και μειώνοντας τους κινδύνους ηλεκτροπληξίας και ζημιάς στον εξοπλισμό.

Ταυτόχρονα, η κύρια περιέλιξη πλευρικού δέλτα του ηλεκτρικού μετασχηματιστή 50 kva με βάση πόλο παρέχει μια κλειστή διαδρομή για το ρεύμα μηδενικής ακολουθίας, περιορίζοντας αποτελεσματικά τη μετατόπιση του ουδέτερου σημείου και αποτρέποντας σοβαρή ασυμμετρία τάσης τριών φάσεων. Όταν το σύστημα έχει σιδηρομαγνητικό συντονισμό, αυτή η διαδρομή μπορεί να παρέχει εφέ απόσβεσης, τα οποία μειώνουν σημαντικά το πλάτος και τη διάρκεια του συντονισμού πάνω από την τάση. Επιπλέον, το Dyn11 μπορεί επίσης να εμποδίσει την έγχυση του 3ου αρμονικού ρεύματος στο ανάντη ηλεκτρικό δίκτυο, αποφεύγοντας την αρμονική ενίσχυση και υπερφόρτωση της τράπεζας πυκνωτών και μειώνοντας την πρόσθετη αύξηση θερμοκρασίας του ηλεκτρικού μετασχηματιστή 50 kva με βάση πόλο 10kV/0,4kV και την ταχύτητα γήρανσης της μόνωσης.

Επομένως, για σενάρια όπου οι ηλεκτρικοί μετασχηματιστές με βάση πόλο 50 kva εξυπηρετούν περιοχές με μεγάλη ποσότητα μονοφασικών φορτίων, μη γραμμικών φορτίων ή μεγάλων αγροτικών γραμμών ηλεκτρικής ενέργειας που είναι επιρρεπείς σε συντονισμό, το Dyn11 έχει σημαντικά πλεονεκτήματα όσον αφορά την ασφάλεια, την ποιότητα ισχύος και τη διάρκεια ζωής του εξοπλισμού.

Κύρια μέρη μετασχηματιστών που τοποθετούνται σε στύλο

Μπροστινή τοποθέτηση τύπου LV DB

Εξοπλισμός Pole Line

Μετασχηματιστής τοποθετημένος σε στύλο

Πλαϊνή τοποθέτηση τύπου LV DB

Παραγωγή Εξοπλισμών

Μηχανή περιέλιξης φύλλου

Μονάδα πλήρωσης λαδιού

Μετασχηματιστής φούρνος και μονάδα χύτευσης

Φούρνος μετασχηματιστή

Εργαστήριο εξέτασης

Μετασχηματιστές Υπό Επεξεργασία

Μετασχηματιστής στο στέγνωμα

Μετασχηματιστής στην περιέλιξη 2

Μετασχηματιστής σε περιέλιξη

Ο μετασχηματιστής είναι σε συναρμολόγηση
