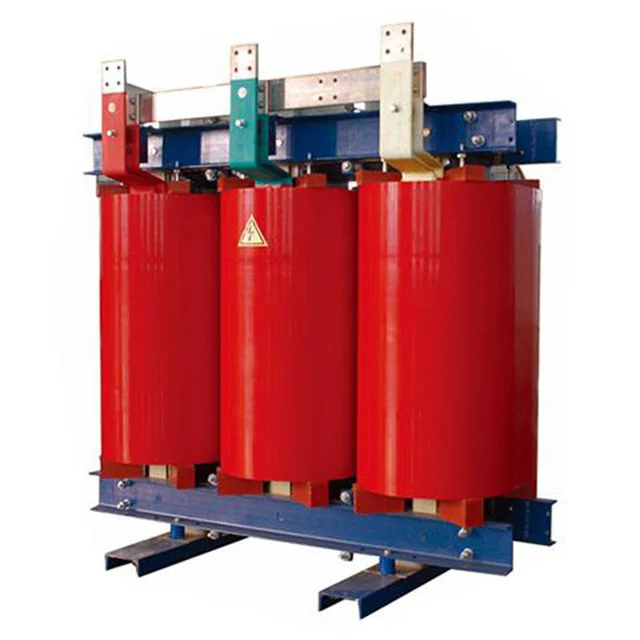

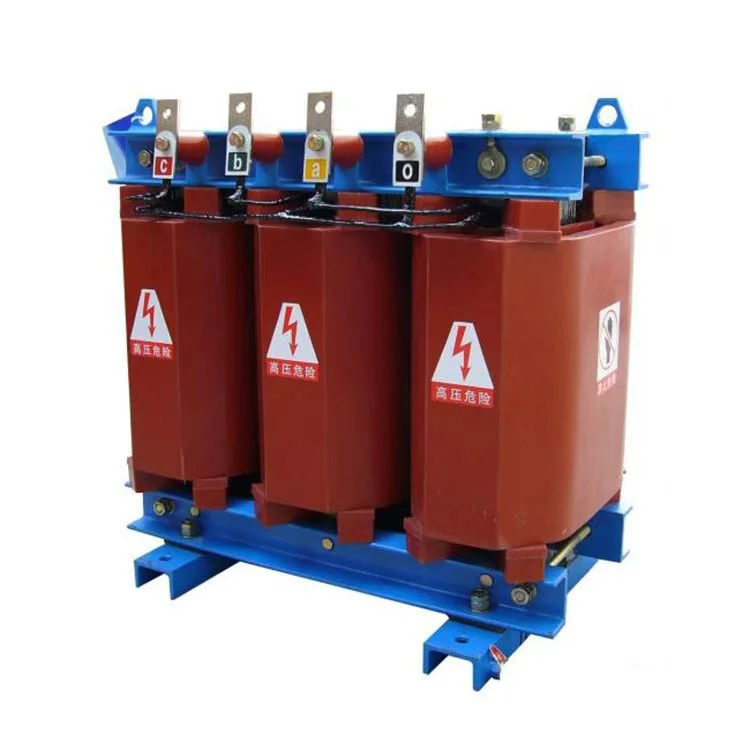

Μετασχηματιστής διανομής 500kva 11kv Dry Type Nltc

Στο πλαίσιο της αυξανόμενης παγκόσμιας ζήτησης ηλεκτρικής ενέργειας, ο μετασχηματιστής διανομής ξηρού τύπου nltc 500kva 11kv χρησιμοποιούνται ευρέως σε τομείς όπως τα αγροτικά δίκτυα ηλεκτρικής ενέργειας, η βιομηχανία, το εμπόριο, η νέα ενέργεια και οι δημόσιες εγκαταστάσεις. Η υψηλή αξιοπιστία τους έχει επικυρωθεί μέσω λειτουργίας σε περισσότερες από 50 χώρες και περιοχές σε όλο τον κόσμο. Έχουν πουληθεί σε χώρες και περιοχές όπως η Τανζανία, η Ζιμπάμπουε, η Γκάνα, η Νότια Αφρική, η Κένυα, η Ζάμπια και άλλες.

Δομικά χαρακτηριστικά μετασχηματιστή διανομής ξηρού τύπου nltc 500kva 11kv:

Πηνία: Τα πηνία τυλίγονται με χάλκινους αγωγούς, είτε τυλίγονται με σύρμα είτε τυλίγονται με φύλλο, είναι ενισχυμένα με υαλοβάμβακα και χυτεύονται πλήρως με εποξική ρητίνη χωρίς πληρωτικά χρησιμοποιώντας διαδικασίες ξήρανσης και απαέρωσης υπό κενό. Αυτό έχει ως αποτέλεσμα υψηλή μηχανική αντοχή, ισχυρή αντοχή σε βραχυκύκλωμα και εξαιρετική αντίσταση κρουσμάτων.

Περιελίξεις υψηλής τάσης: Οι ακροδέκτες έναρξης και τέλους, καθώς και οι ενδιάμεσοι ακροδέκτες κρούσης, είναι ενσωματωμένοι με χάλκινα παξιμάδια. Αυτή η δομή παρέχει καλή ακαμψία, διευκολύνει την εύκολη αλλαγή της βρύσης και εξασφαλίζει μια τακτοποιημένη και αισθητικά ευχάριστη εμφάνιση.

Πυρήνας: Ο πυρήνας συναρμολογείται χρησιμοποιώντας υψηλής ποιότητας φύλλα σιλικόνης ψυχρής έλασης προσανατολισμένα σε κόκκους με 45 μοιρών πλήρους λοξοτομής πολυβάθμιας ενώσεις. Η επιφάνεια του μετασχηματιστή διανομής ξηρού τύπου nltc 500kva 11kv είναι επικαλυμμένη με μονωτικό στρώμα ρητίνης, παρέχοντας αντοχή στην υγρασία, πρόληψη σκουριάς και μείωση θορύβου.

Σύστημα σύσφιξης: Χρησιμοποιούνται ελαστικά εξαρτήματα μεταξύ του πυρήνα, των εξαρτημάτων σύσφιξης και των πηνίων για να διατηρούνται τα πηνία υπό συνεχή συμπίεση, μειώνοντας έτσι τα επίπεδα θορύβου.

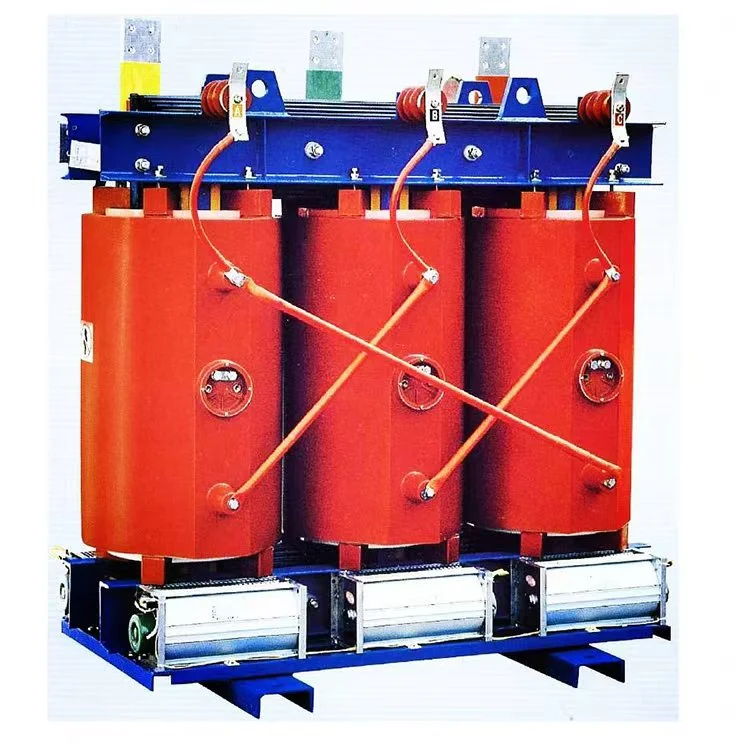

Σχεδιασμός ψύξης: Ο μετασχηματιστής διανομής ξηρού τύπου nltc 500kva 11kv έχει σχεδιαστεί για φυσική ψύξη (AN). Οι διαμήκεις αγωγοί εξαερισμού προσχηματίζονται μέσα στα τοιχώματα του πηνίου των πλήρως χυτών περιελίξεων υψηλής τάσης και χαμηλής τάσης. Προαιρετικά μπορούν να εγκατασταθούν ανεμιστήρες ψύξης εξοπλισμού AF με εξαναγκασμένη ψύξη αέρα. Με την εξαναγκασμένη ψύξη με αέρα, η ονομαστική ικανότητα εξόδου μπορεί να αυξηθεί κατά 50%.40% για ονομαστικές τιμές 500kVA και κάτω.

Παρακολούθηση θερμοκρασίας: Ο μετασχηματιστής διανομής ξηρού τύπου nltc 500kva 11kv είναι εξοπλισμένος με ελεγκτή θερμοκρασίας της σειράς BWDK. Οι αισθητήρες αντίστασης πλατίνας Pt100 τοποθετούνται σε προενσωματωμένες οπές στο επάνω μέρος των πηνίων χαμηλής τάσης για την παρακολούθηση της αύξησης της θερμοκρασίας της περιέλιξης. Ο ελεγκτής εκκινεί ή σταματά αυτόματα τους ανεμιστήρες ψύξης και παρέχει λειτουργίες όπως συναγερμός σφάλματος, συναγερμός υπέρβασης θερμοκρασίας και διακοπή υπερθέρμανσης. Αυτά τα χαρακτηριστικά προσφέρουν αξιόπιστη προστασία υπερφόρτωσης για τον μετασχηματιστή ξηρού τύπου, ενισχύοντας έτσι την ασφάλεια λειτουργίας του.

Παράμετροι προϊόντος:

Εξοπλισμός Παραγωγής

Ημιτελές προϊόν

Κάλυμμα προστασίας IP21

Πυρήνας μετασχηματιστή

Περιέλιξη μετασχηματιστή

Κέντρο Δοκιμών

Εργαστήριο τυλίγματος
