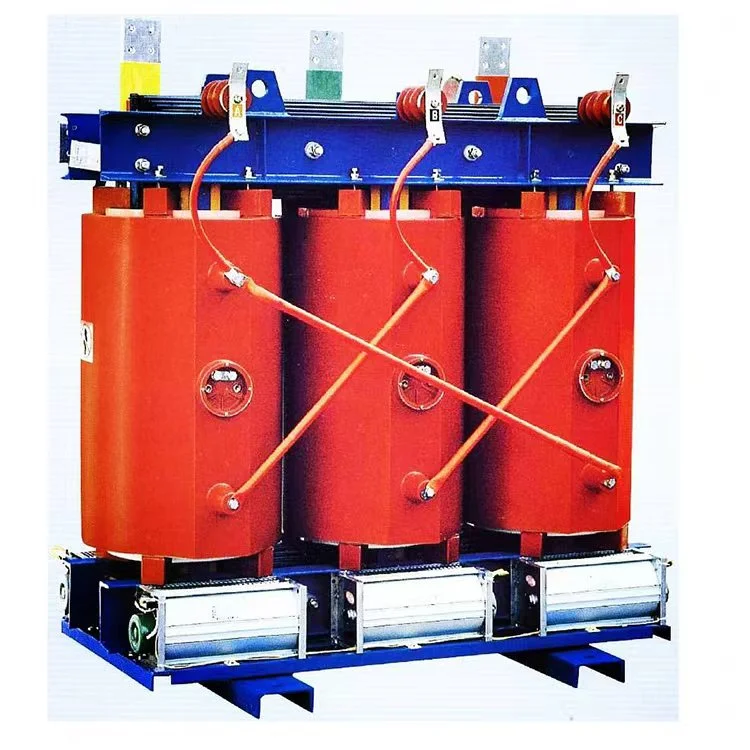

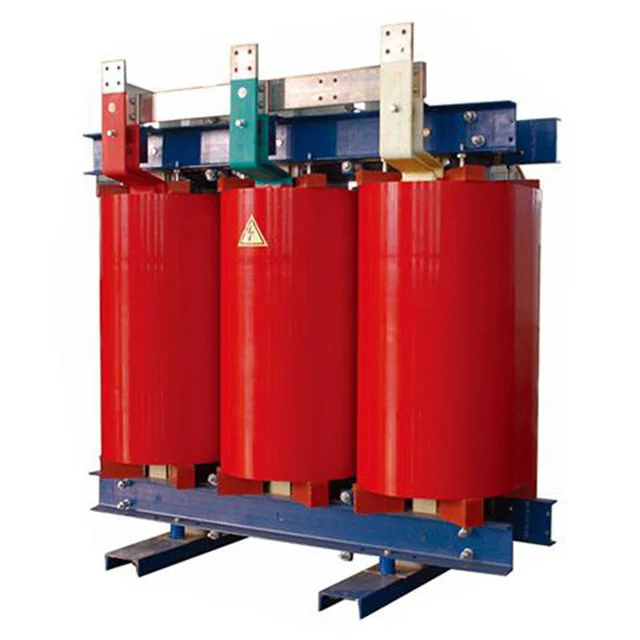

Η αρχή λειτουργίας ενός μετασχηματιστή ισχύος ξηρού τύπου SCB9 1600 kVA 10 kV βασίζεται στον νόμο της ηλεκτρομαγνητικής επαγωγής. Όταν ένα εναλλασσόμενο ρεύμα ρέει μέσω της κύριας περιέλιξης του μετασχηματιστή, δημιουργεί ένα μεταβαλλόμενο μαγνητικό πεδίο στον πυρήνα του σιδήρου. Σύμφωνα με τον νόμο της ηλεκτρομαγνητικής επαγωγής του Faraday, αυτό το μεταβαλλόμενο μαγνητικό πεδίο προκαλεί μια ηλεκτροκινητική δύναμη (EMF) στη δευτερεύουσα περιέλιξη, κάνοντας έτσι μετατροπή τάσης. Ειδικά:
Το πρωτεύον ρεύμα περιέλιξης δημιουργεί ένα μαγνητικό πεδίο: Καθώς το ρεύμα ρέει μέσω του πρωτεύοντος τυλίγματος, παράγει ένα εναλλασσόμενο μαγνητικό πεδίο, το οποίο δημιουργεί μια μαγνητική ροή μέσα στον πυρήνα του σιδήρου.
Η μαγνητική ροή προκαλεί τάση στη δευτερεύουσα περιέλιξη: Αυτή η μαγνητική ροή μεταφέρεται στη δευτερεύουσα περιέλιξη μέσω του πυρήνα του σιδήρου, δημιουργώντας μια ηλεκτροκινητική δύναμη στη δευτερεύουσα περιέλιξη, η οποία με τη σειρά της παράγει μια τάση εξόδου.
Μετατροπή τάσης: Προσαρμόζοντας την αναλογία στροφών μεταξύ του πρωτεύοντος και του δευτερεύοντος τυλίγματος, μπορούν να επιτευχθούν διαφορετικές μετατροπές τάσης. Σε έναν μετασχηματιστή ισχύος ξηρού τύπου SCB9 1600 kVA 10kV, ο λόγος στροφών είναι σταθερός. Ο σχεδιαστής θα καθορίσει έναν κατάλληλο λόγο στροφών με βάση τη χωρητικότητα και την κύρια τάση.
Αρχή απαγωγής θερμότητας: Εφόσον ο μετασχηματιστής ξηρού τύπου SCB9 1600 kVA 10 kV δεν χρησιμοποιεί λάδι ως ψυκτικό μέσο, βασίζονται στην κυκλοφορία του αέρα για τη διάχυση της θερμότητας από τις περιελίξεις και τον πυρήνα του σιδήρου. Για αυτόν τον λόγο, ο μετασχηματιστής ισχύος ξηρού τύπου SCB9 1600 kVA 10 kV είναι γενικά σχεδιασμένος με ανοίγματα εξαερισμού και πτερύγια ψύξης, που επιτρέπουν την απαγωγή θερμότητας μέσω της φυσικής μεταφοράς αέρα.
|
Ονομα |
Μετασχηματιστής ισχύος ξηρού τύπου SCB9 1600 kVA 10kV |
|
Ονομαστική χωρητικότητα |
1600 kva |
|
Πρωτεύουσα τάση |
10KV |
|
Δευτερεύουσα τάση |
0,4/0,415 kV |
|
Μονωτικό υλικό |
Ρητίνη χυτή |
|
Ομάδα διανυσμάτων |
Dyn11 Yyn0 |
|
Απώλεια χωρίς φορτίο (P0) |
1200±15% |
|
Απώλεια φορτίου (Pk) @ 120°C |
6200±15% |
|
Τάση αντίστασης (Η.Β.) |
4% |
|
Κατηγορία μόνωσης |
ΤΑΞΗ ΣΤ ή Η |
|
Μέθοδος ψύξης |
ΟΝΑΦ ΟΝΑΦ |
|
Μερική αποφόρτιση |
Λιγότερο από 10 τμχ |
|
περίφραξη |
Με (IP20, Χάλυβας ψυχρής έλασης ή ανοξείδωτο χάλυβα)/χωρίς |
Στα 20 χρόνια εμπειρίας στην κατασκευή μετασχηματιστών στην Wenzhou Xifa Electrical Equipment Co., Ltd., δεν είχαμε ούτε μια περίπτωση μετά την πώληση που να προκλήθηκε από προβλήματα ποιότητας. Εφόσον ο μετασχηματιστής λειτουργεί υπό κανονικές συνθήκες φορτίου, η διάρκεια ζωής του είναι 25 έως 30 χρόνια
Υπό την προϋπόθεση της μη μακροπρόθεσμης υπερφόρτωσης, ο μετασχηματιστής ισχύος ξηρού τύπου SCB9 1600 kVA 10 kV έχει περίοδο εγγύησης 2 ετών. Εάν παρουσιαστεί κάποια μη φυσιολογική κατάσταση με τον μετασχηματιστή, οι μηχανικοί μας είναι επίσης διαθέσιμοι 24/7 για να παρέχουν υπηρεσίες ηλεκτρονικής καθοδήγησης.

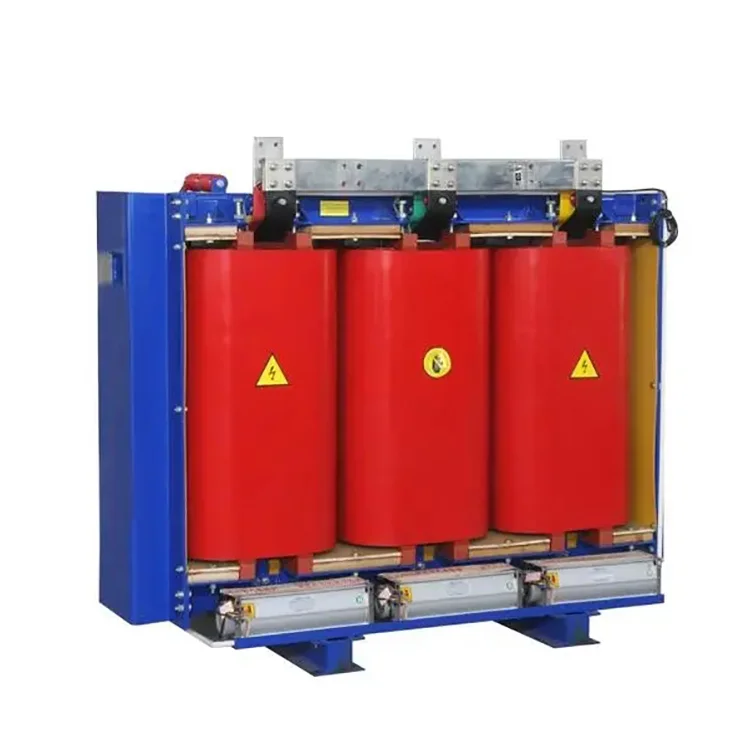

Κάλυμμα προστασίας IP21
Πυρήνας μετασχηματιστή
Περιέλιξη μετασχηματιστή
