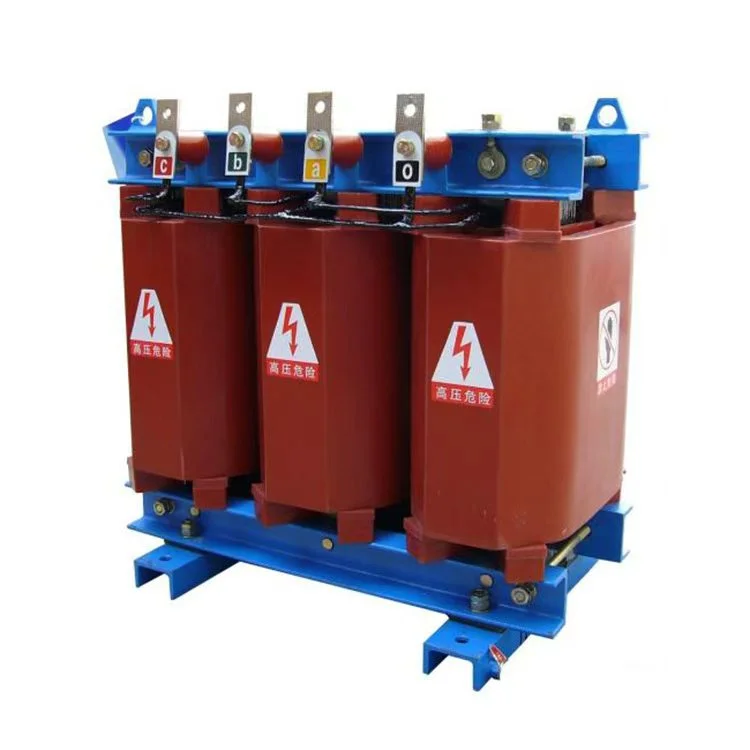

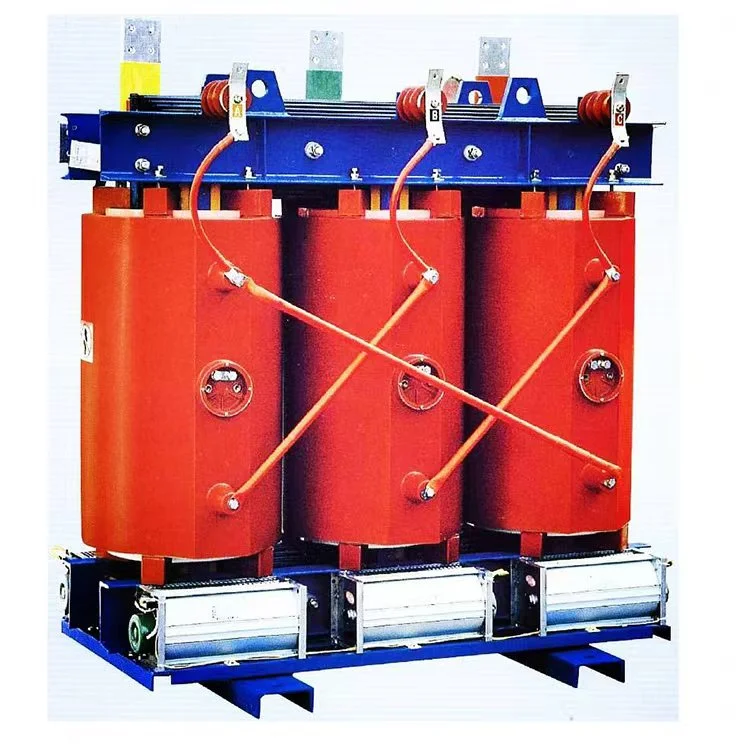

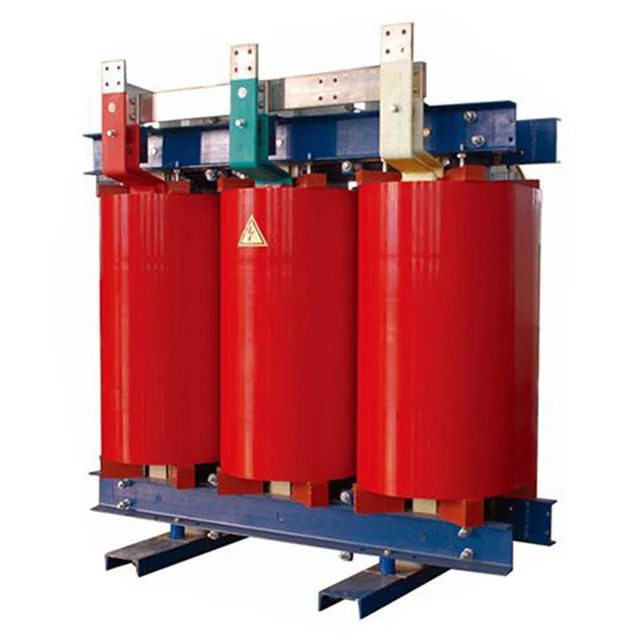

Ο πυρήνας και τα μέρη σύσφιξης του μετασχηματιστή ξηρού τύπου χυτευμένης ρητίνης 630 kva scb10 έχουν ειδική επεξεργασία με προστατευτική ρητίνη, έχοντας αισθητικά καλή εμφάνιση. Η περιέλιξη χαμηλής τάσης χρησιμοποιεί περιέλιξη φύλλου, ενώ η υψηλή τάση υιοθετεί μια τμηματοποιημένη πολυστρωματική κυλινδρική δομή, η οποία εξασφαλίζει 630kva scb10 χυτή ρητίνη ξηρού τύπου μετασχηματιστή στροφών, χαμηλή ροή διαρροής, υψηλή μηχανική αντοχή και ικανότητα αντοχής σε ισχυρό βραχυκύκλωμα. Μετασχηματιστής ξηρού τύπου χυτής ρητίνης για να έχει συναγερμό σφάλματος, συναγερμό υπερβολικής θερμοκρασίας, προστασία start-stop και μπορεί επίσης να επιτύχει απομακρυσμένη παρακολούθηση από μικροϋπολογιστή.
Ο μετασχηματιστής ξηρού τύπου scb10 cast ρητίνης 630kva έχει αξιοσημείωτα χαρακτηριστικά "τρεις χαμηλές και τρεις υψηλές": χαμηλή απώλεια, χαμηλό θόρυβο και χαμηλή μερική εκφόρτιση. καθώς και υψηλή μηχανική αντοχή, υψηλή ηλεκτρική αντοχή και υψηλή αντοχή στην υγρασία και τη διάβρωση.
1. Το χυτό πηνίο έχει μεγαλύτερη μηχανική αντοχή και ισχυρότερη ικανότητα αντοχής σε βραχυκύκλωμα σε σύγκριση με τον βυθισμένο σε λάδι μετασχηματιστή και δεν θα παραμορφωθεί υπό την επίδραση των ηλεκτρομαγνητικών δυνάμεων βραχυκυκλώματος.
2. Δεδομένου ότι η τάση αντοχής της εποξειδικής ρητίνης είναι πολύ υψηλότερη από αυτή του αέρα (περίπου 3,5 έως 4 φορές) και η διηλεκτρική της σταθερά είναι επίσης υψηλότερη, ο μετασχηματιστής ξηρού τύπου χυτευμένης ρητίνης 630 kva scb10 παρουσιάζει καλή απόδοση αντοχής έναντι τάσης και υψηλή τιμή BIL.
3. Έχει εξαιρετική αντοχή στην υγρασία και τη διάβρωση, καθιστώντας το ιδιαίτερα κατάλληλο για λειτουργία σε εξαιρετικά σκληρές περιβαλλοντικές συνθήκες. Μπορεί να τεθεί σε λειτουργία μετά την απενεργοποίηση χωρίς να χρειάζεται επεξεργασία στεγνώματος.
4. Λόγω της επεξεργασίας υπό κενό και της χύτευσης του πηνίου, ο μετασχηματιστής ξηρού τύπου χυτής ρητίνης 630kva scb10 δεν έχει φυσαλίδες μεταξύ στροφών ή στρωμάτων, με αποτέλεσμα το χαμηλότερο επίπεδο μερικής εκφόρτισης μεταξύ παρόμοιων προϊόντων.
Κανονικές συνθήκες λειτουργίας για μετασχηματιστή ξηρού τύπου χυτής ρητίνης scb10 630 kva
Υψόμετρο που δεν υπερβαίνει τα 1000m, εσωτερική χρήση
Θερμοκρασία περιβάλλοντος: Μέγιστη θερμοκρασία +40°C
Μέγιστη ημερήσια μέση θερμοκρασία +30°C
Μέγιστη ετήσια μέση θερμοκρασία +20°C
Ελάχιστη θερμοκρασία -5°C
Εάν οι κλιματικές συνθήκες στη χώρα σας είναι σχετικά ακραίες, μπορούμε να επανασχεδιάσουμε τον μετασχηματιστή ξηρού τύπου χυτευμένης ρητίνης 630 kva scb10 σύμφωνα με τις τοπικές κλιματικές συνθήκες. Φυσικά, εάν οι πελάτες απαιτούν χαμηλότερες απώλειες και υψηλότερα επίπεδα μόνωσης, είναι επίσης διαθέσιμη προσαρμοσμένη παραγωγή.
|
Ονομα |
scb10 χυτή ρητίνη ξηρού τύπου μετασχηματιστή 630kva |
|
Ονομαστική χωρητικότητα |
630 kva |
|
Πρωτεύουσα τάση |
10KV/20KV/33KV ή προσαρμοσμένη |
|
Δευτερεύουσα τάση |
0,4/0,415 kV |
|
Μονωτικό υλικό |
Ρητίνη χυτή |
|
Ομάδα διανυσμάτων |
Dyn11 |
|
Απώλεια χωρίς φορτίο (P0) |
1340±15% |
|
Απώλεια φορτίου (Pk) @ 120°C |
5880±15% |
|
Τάση αντίστασης (Η.Β.) |
4% ή 6% |
|
Κατηγορία μόνωσης |
ΤΑΞΗ ΣΤ ή Η |
|
Μέθοδος ψύξης |
ΟΝΑΦ ΟΝΑΦ |
|
Μερική αποφόρτιση |
Λιγότερο από 10 τμχ |
|
περίφραξη |
Με (IP20, Χάλυβας ψυχρής έλασης ή ανοξείδωτο χάλυβα)/χωρίς |
Κάλυμμα προστασίας IP21
Πυρήνας μετασχηματιστή
Περιέλιξη μετασχηματιστή
