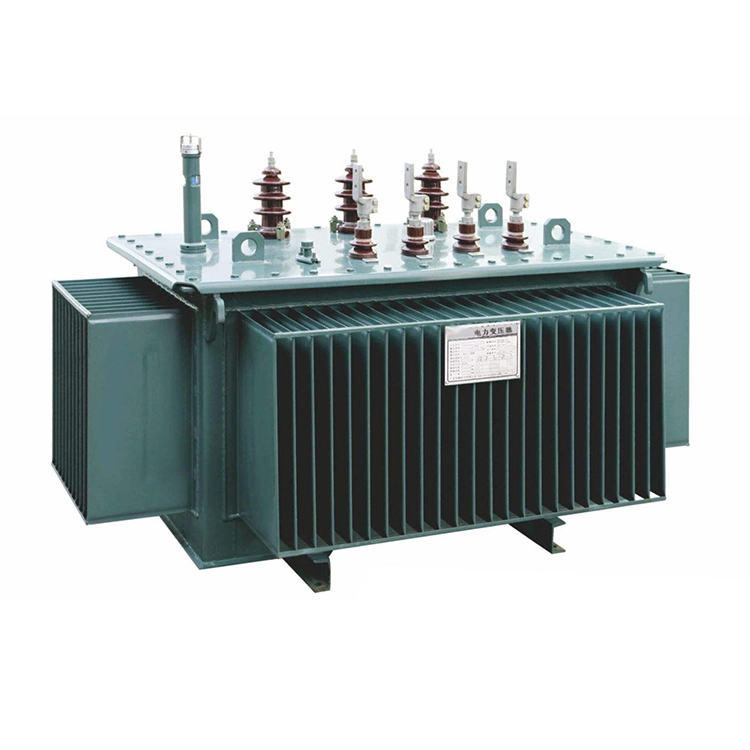

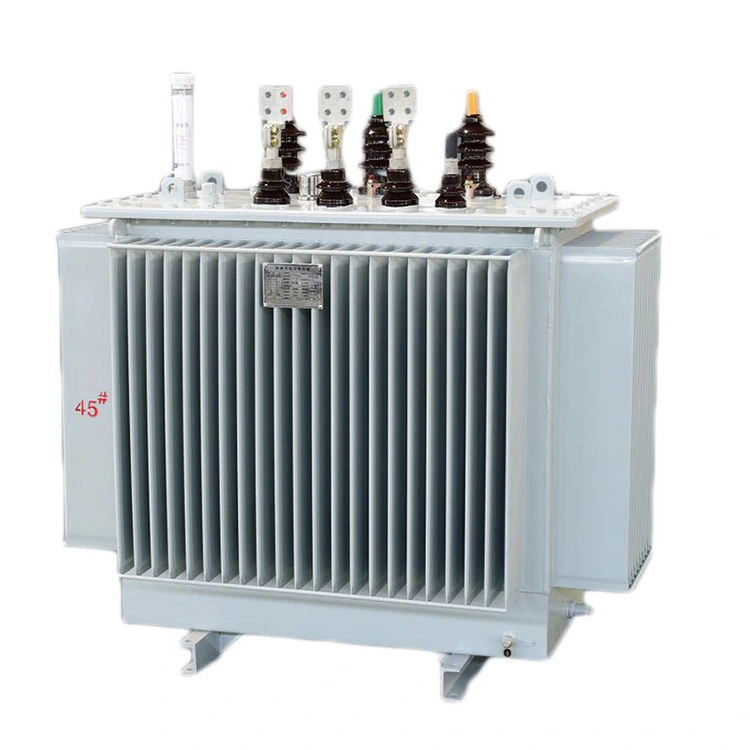

400v έως 11kv Step Up Pole Transformer 500kva

Το περίβλημα του μετασχηματιστή ανοδικού πόλου 400v έως 11kv 500kva είναι κατασκευασμένο από υψηλής ποιότητας χάλυβα ψυχρής έλασης ή ανοξείδωτο χάλυβα. Τα βασικά εξαρτήματα συγκολλούνται αυτόματα από προηγμένο εξοπλισμό και στη συνέχεια επιθεωρούνται με τεχνολογία λέιζερ για να εξασφαλιστεί μια σφιχτή συγκόλληση και να εξαλειφθεί ο κίνδυνος διαρροής λαδιού. Αφού υποβληθεί σε αυστηρή επεξεργασία γαλβανισμού εν θερμώ, η επίστρωση έχει ισχυρή αντοχή στη διάβρωση και μπορεί να προστατεύσει αποτελεσματικά από τη διάβρωση του ανέμου και της βροχής, την ομίχλη από αλάτι και τη βιομηχανική ρύπανση. Ο πλήρως στεγανοποιημένος σχεδιασμός του απομονώνει πλήρως τον πυρήνα μετασχηματιστή πόλου 500kva 400v έως 11kv από τον εξωτερικό αέρα. Αυτό όχι μόνο επιτρέπει τη λειτουργία χωρίς συντήρηση αλλά και καθυστερεί σημαντικά τη γήρανση των μονωτικών υλικών.

Χρησιμοποιώντας φύλλο χαλκού για την περιέλιξη των περιελίξεων χαμηλής τάσης και μια δομή πυρήνα από πλαστικοποιημένο σίδηρο υψηλής ακρίβειας, τα πηνία του μετασχηματιστή πόλου 500kva 400v έως 11kv έχουν σχεδιαστεί για να είναι εξαιρετικά ανθεκτικά, ικανά να αντιστέκονται αποτελεσματικά στις τεράστιες ακτινικές και αξονικές δυνάμεις που δημιουργούνται κατά τη διάρκεια βραχυκυκλωμάτων. Αυτός ο μετασχηματιστής πόλων κλιμάκωσης 500 kva 400v έως 11 kv υποβάλλεται σε αυστηρούς ελέγχους βραχυκυκλώματος σύμφωνα με τα διεθνή πρότυπα όπως το IEEE. Μπορούμε να παρέχουμε αντίστοιχες αναφορές δοκιμών για να αποδείξουμε τη λειτουργική ικανότητα του προϊόντος μας υπό ακραίες συνθήκες.

Τεχνική παράμετρος:

Ε: Κατά την αύξηση της τροφοδοσίας χαμηλής τάσης 400 V στα 11 kV για σύνδεση στο δίκτυο ή μετάδοση μεγάλων αποστάσεων, επιλέγεται ένας μετασχηματιστής πόλου ανοδικής τάσης 400v έως 11kv 500kva . Ποιοι τεχνικοί παράγοντες πρέπει να ληφθούν υπόψη περιλαμβάνουν το εύρος ρύθμισης τάσης, την ομάδα σύνδεσης, την τάση αντίστασης, το επίπεδο μόνωσης;

Α: Για τον μετασχηματιστή πόλου ανοδικής τάσης 400v έως 11kv 500kva, οι βασικοί τεχνικοί παράγοντες είναι οι εξής: Το συνιστώμενο εύρος για ρύθμιση τάσης είναι προσαρμογή τάσης χωρίς φορτίο ±2×2,5% στην πλευρά της υψηλής τάσης για αντιστάθμιση των διακυμάνσεων της τάσης στην πλευρά της χαμηλής τάσης. Η ομάδα σύνδεσης θα πρέπει να επιλεγεί ως Dyn11, χρησιμοποιώντας την περιέλιξη δέλτα για την καταστολή των αρμονικών και την περιέλιξη αστέρα για να παρέχει γείωση ουδέτερου σημείου. Το πρότυπο τάσης αντίστασης είναι 4%, το οποίο μπορεί να εξισορροπήσει την πτώση τάσης και το ρεύμα σφάλματος. Όσον αφορά το επίπεδο μόνωσης, η πλευρά της υψηλής τάσης πρέπει να πληροί 35 kV για κανονική συχνότητα και 75 kV για κεραυνό παλμό. Η απόσταση ερπυσμού σε εξωτερικούς χώρους δεν πρέπει να είναι μικρότερη από 275 mm για να διασφαλιστεί η ασφαλής λειτουργία σε μολυσμένα περιβάλλοντα και περιβάλλοντα που χτυπούν κεραυνούς.

Κύρια μέρη μετασχηματιστών που τοποθετούνται σε στύλο

Μπροστινή τοποθέτηση τύπου LV DB

Εξοπλισμός Pole Line

Μετασχηματιστής τοποθετημένος σε στύλο

Πλαϊνή τοποθέτηση τύπου LV DB

Παραγωγή Εξοπλισμών

Μηχανή περιέλιξης φύλλου

Μονάδα πλήρωσης λαδιού

Μετασχηματιστής φούρνος και μονάδα χύτευσης

Φούρνος μετασχηματιστή

Εργαστήριο εξέτασης

Μετασχηματιστές Υπό Επεξεργασία

Μετασχηματιστής στο στέγνωμα

Μετασχηματιστής στην περιέλιξη 2

Μετασχηματιστής σε περιέλιξη

Ο μετασχηματιστής είναι σε συναρμολόγηση
