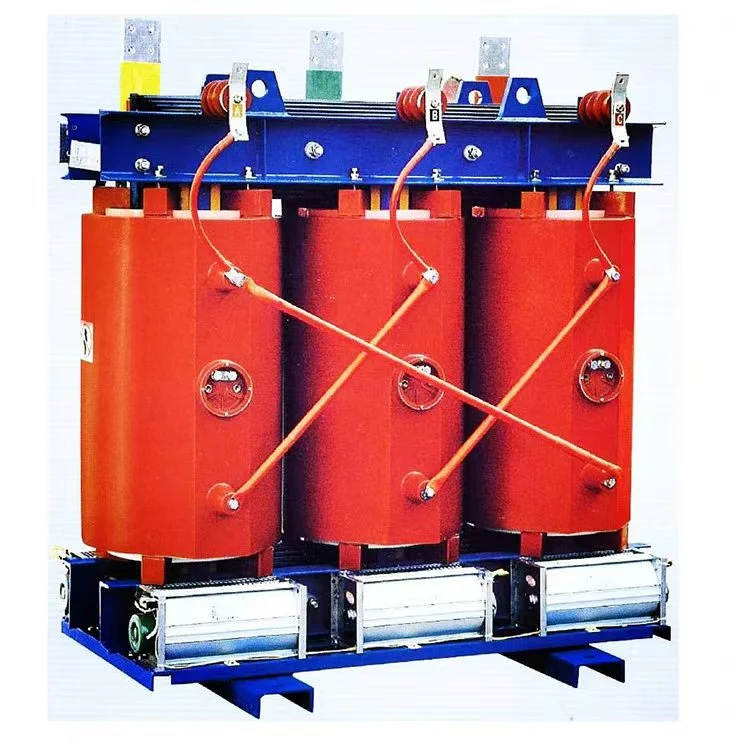

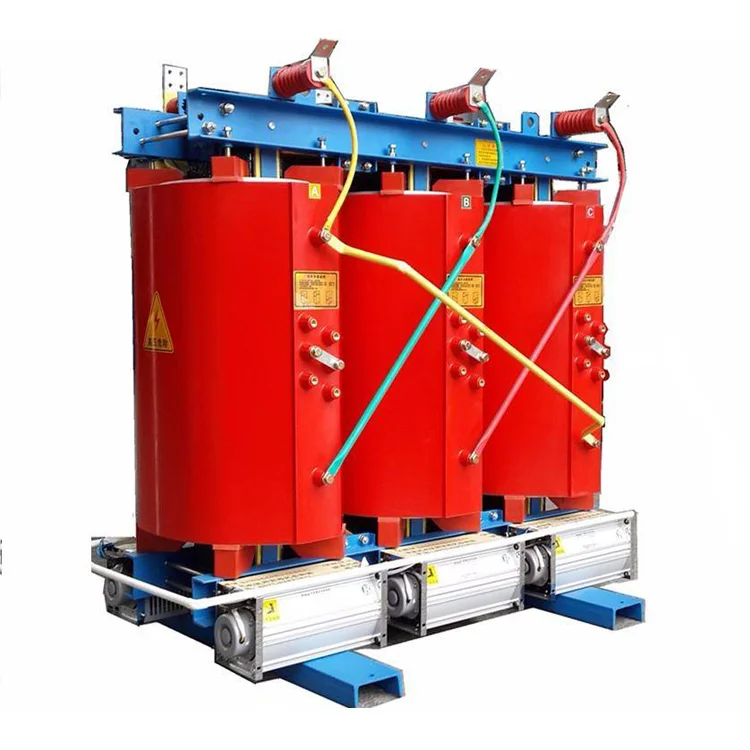

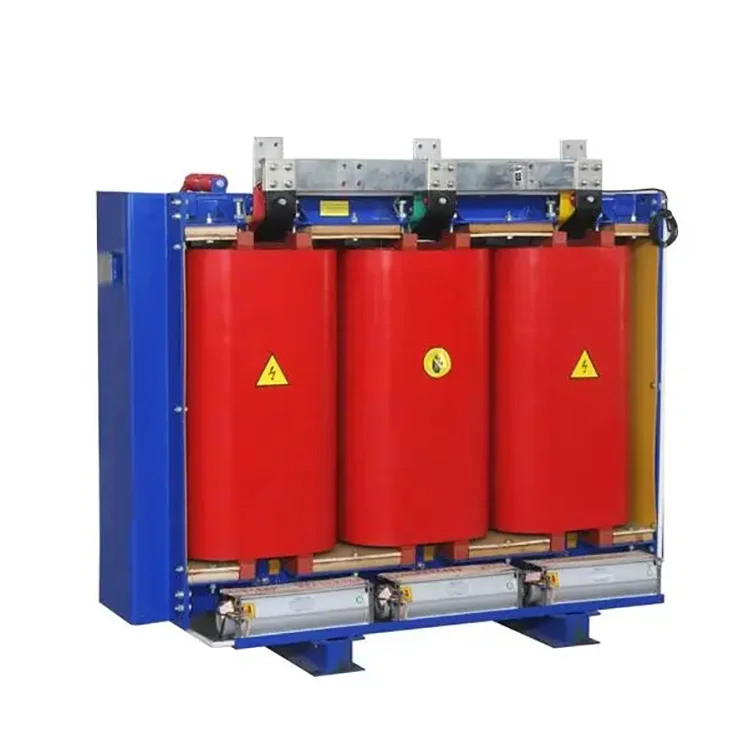

Μετασχηματιστής ξηρού τύπου 2500 KVA 11 έως 0,4 KV

Ο μετασχηματιστής ξηρού τύπου 2500 kVA 11 έως 0,4 kV αποτελείται κυρίως από τα ακόλουθα εξαρτήματα: πυρήνα μετασχηματιστή, περιελίξεις μετασχηματιστή, μόνωση μετασχηματιστή, αγωγούς μετασχηματιστή, συσκευή ψύξης μετασχηματιστή και συσκευή μέτρησης θερμοκρασίας.

Πηνία

Τα πηνία μετασχηματιστών ξηρού τύπου 2500 kVA 11 έως 0,4 kV τυλίγονται σε μηχανές περιέλιξης υψηλής ακρίβειας. Η περιέλιξη χαμηλής τάσης υιοθετεί μια κατασκευή περιέλιξης από φύλλο. Για μετασχηματιστές μεγαλύτερης χωρητικότητας, διατηρούνται αγωγοί εξαερισμού. Μετά την περιέλιξη, πραγματοποιείται ξήρανση υπό κενό. Η διαδικασία χύτευσης και στερεοποίησης εκτελείται αυστηρά σύμφωνα με τα πρότυπα της διαδικασίας, διασφαλίζοντας ότι δεν υπάρχουν φυσαλίδες ή κενά μέσα στα πηνία, επιτρέποντας στον μετασχηματιστή να επιτύχει τη βέλτιστη λειτουργία.

Πυρήνας

Ο πυρήνας αυτής της σειράς μετασχηματιστών ξηρού τύπου 2500 kVA 11 έως 0,4 kV είναι κατασκευασμένος από φύλλα πυριτίου ψυχρής έλασης υψηλής ποιότητας, υψηλής διαπερατότητας κόκκων. Υιοθετούνται προηγμένες γραμμές κοπής φύλλων από χάλυβα πυριτίου και μια τεχνική στοίβαξης πυρήνων με πλήρη λοξό 45°. Τα άκρα του πυρήνα είναι δεμένα με ταινία μονής κατεύθυνσης κατηγορίας F από ίνες γυαλιού και χρησιμοποιείται μια νέα δομή ελκυστικών πλακών χωρίς τρύπες στο ζυγό του πυρήνα για στερέωση. Η επιφάνεια του πυρήνα είναι επικαλυμμένη με εποξική ρητίνη, η οποία μειώνει την επίδραση της ροής διαρροής, βελτιστοποιεί αποτελεσματικά την κατανομή του μαγνητικού κυκλώματος και μειώνει τον θόρυβο του πυρήνα, τις απώλειες χωρίς φορτίο και το ρεύμα χωρίς φορτίο. Αυτό βελτιώνει σημαντικά την ποιότητα εμφάνισης του μετασχηματιστή διανομής.

Περιέλιξη υψηλής τάσης

Η περιέλιξη υψηλής τάσης των 2500 kVA 11 έως 0,4 kV μετασχηματιστή ξηρού τύπου υιοθετεί μια τμηματοποιημένη δομή στρώσης, η οποία μειώνει σημαντικά την τάση μεταξύ των στρωμάτων της περιέλιξης. Σχηματίζεται από χυτή εποξική ρητίνη κενού με πληρωτικό, μειώνοντας το επίπεδο εσωτερικής μερικής εκφόρτισης της περιέλιξης και βελτιώνοντας την ηλεκτρική απόδοση του πηνίου. Η μόνωση μεταξύ των στρωμάτων περιέλιξης χρησιμοποιεί ύφασμα προεμποτισμένης εποξειδικής ρητίνης DMD, το οποίο αυξάνει την αντοχή στην τάση αντοχής. Η επιφάνεια περιέλιξης είναι γεμάτη με υφασμάτινο πλέγμα από υαλοβάμβακα, βελτιώνοντας την αντοχή σε κρούση του πηνίου, ενισχύοντας την αντοχή σε βραχυκύκλωμα του μετασχηματιστή διανομής. Το πηνίο δεν στεγνώνει και δεν ραγίζει ποτέ.

Περιέλιξη χαμηλής τάσης:

Η περιέλιξη χαμηλής τάσης υιοθετεί μια κατασκευή από φύλλο. Ακτινικοί αγωγοί ψύξης χρησιμοποιούνται στο πηνίο για την ενίσχυση της ικανότητας απαγωγής θερμότητας. Η μόνωση μεταξύ των στρωμάτων της περιέλιξης χαμηλής τάσης του μετασχηματιστή ξηρού τύπου 2500 kVA 11 έως 0,4 kV χρησιμοποιεί ύφασμα προεμποτισμού εποξειδικής ρητίνης DMD. Τα άκρα σφραγίζονται και τοποθετούνται σε γλάστρα με εποξειδική ρητίνη, με αποτέλεσμα να σχηματίζεται ενσωματωμένος.

Παράμετροι προϊόντος:

Εξοπλισμός Παραγωγής

Ημιτελές προϊόν

Κάλυμμα προστασίας IP21

Πυρήνας μετασχηματιστή

Περιέλιξη μετασχηματιστή

Κέντρο Δοκιμών

Εργαστήριο τυλίγματος
