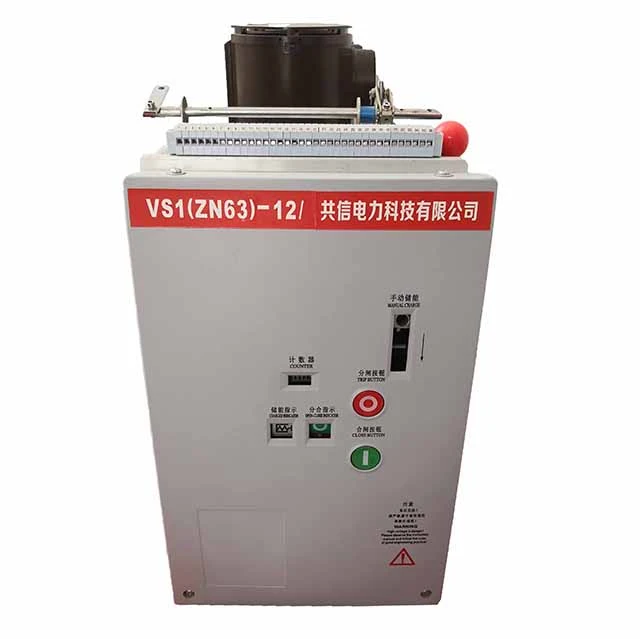

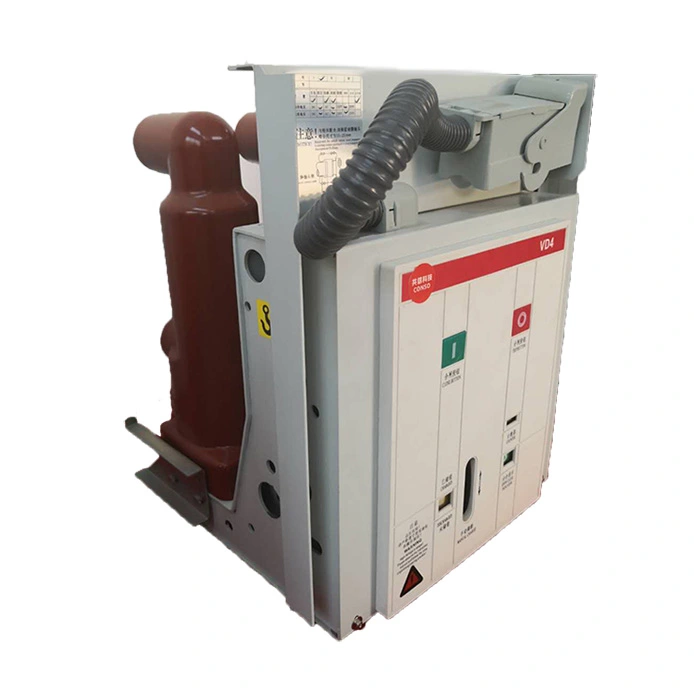

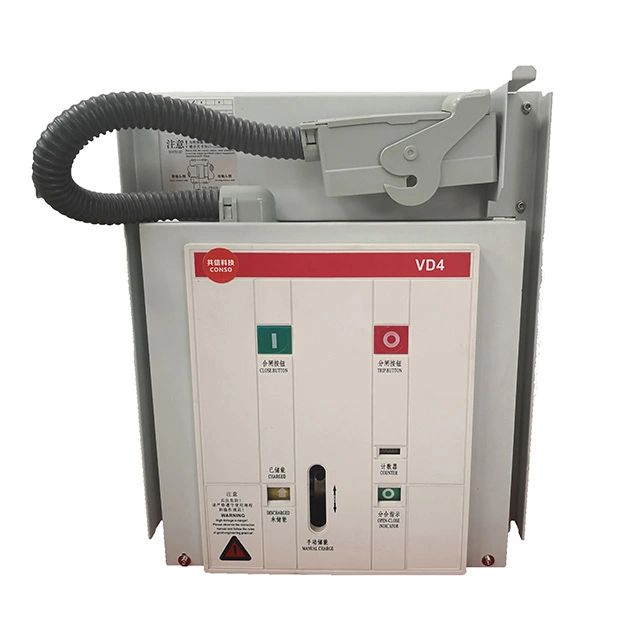

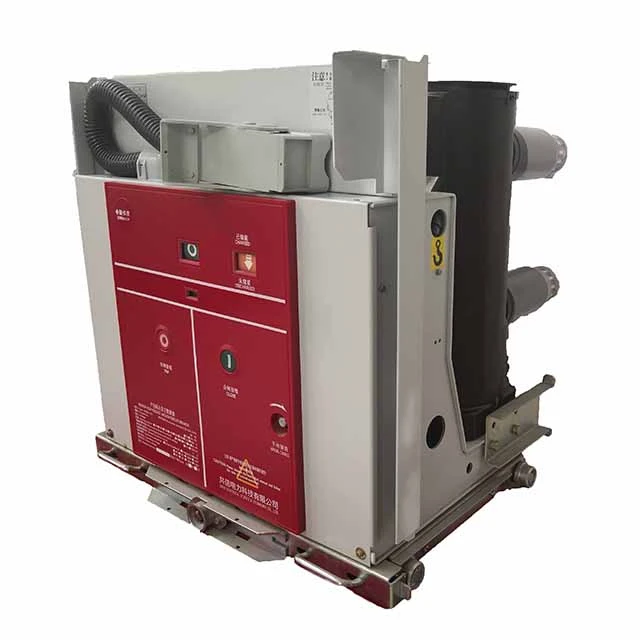

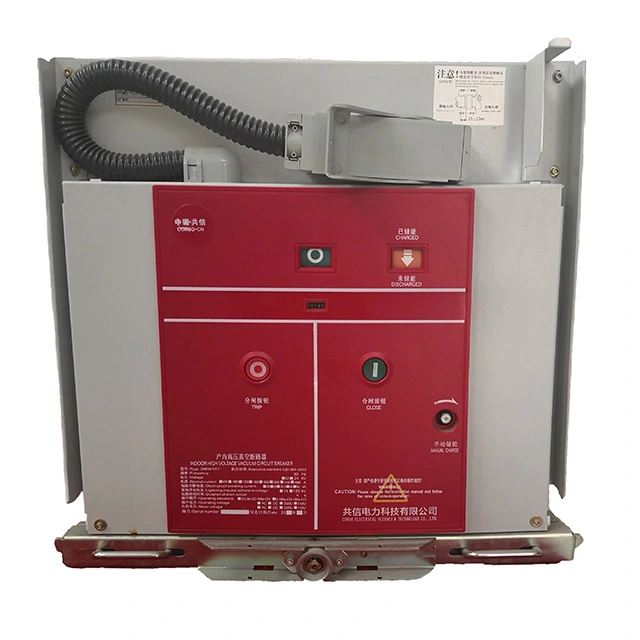

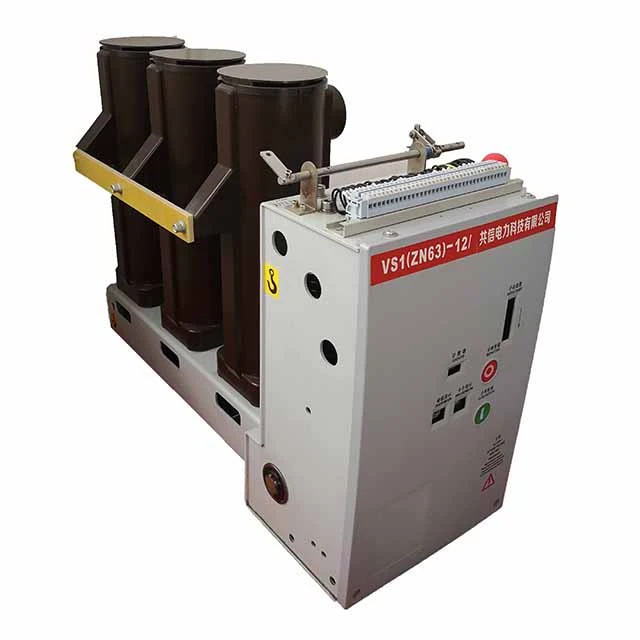

Ο ηλεκτρικός διακόπτης κενού ckt 11 kv vcb έχει σχεδιαστεί για χρήση σε συστήματα ισχύος 12 kV ως συσκευή προστασίας και ελέγχου για εξοπλισμό ηλεκτρικού δικτύου καθώς και εγκαταστάσεις βιομηχανικής και εξορυκτικής ενέργειας. Μπορεί να εγκατασταθεί σε συσκευές διανομής όπως ο ηλεκτρικός πίνακας της σειράς KYN28, HXGN και GG-1A και είναι κατάλληλος για εφαρμογές που απαιτούν συχνές λειτουργίες.
Οι διαθέσιμοι τύποι εγκατάστασης του ηλεκτρικού διακόπτη κενού 11kv vcb ckt περιλαμβάνουν τον τύπο τρόλεϊ (χειροκίνητο καροτσάκι), τον σταθερό τύπο, τον πλευρικό τύπο και τον τύπο μόνιμου μαγνήτη. Σύμφωνα με τη δομή μόνωσης, προσφέρεται σε τυπικό τύπο, τύπο μονωμένου κυλίνδρου και τύπο πόλου χυτής ρητίνης. Οι συμβατές βοηθητικές μονάδες ηλεκτρικού διακόπτη κενού ckt 11kv vcb περιλαμβάνουν φορτηγό απομόνωσης, τρόλεϊ με ασφάλεια και τρόλεϊ μετασχηματιστή τάσης.
Δομή: Ο διακόπτης κενού και το κύριο αγώγιμο κύκλωμα είναι ενθυλακωμένα σε εποξειδική ρητίνη, παρέχοντας εξαιρετική αντοχή στους κραδασμούς, τη σκόνη, την υγρασία και τη ρύπανση. Αυτός ο σχεδιασμός ενισχύει σημαντικά την αξιοπιστία και επεκτείνει τη διάρκεια ζωής σε σκληρά περιβάλλοντα.
Διακόπτης κενού: Παρέχει ισχυρή απόδοση σβέσης τόξου και ικανότητα διακοπής, εξασφαλίζοντας υψηλή ικανότητα διακοπής βραχυκυκλώματος (έως 40 kA) και σταθερή ηλεκτρική αντοχή.
Μηχανισμός λειτουργίας: Σχεδιασμένος ως ενσωματωμένη μονάδα με το σώμα του διακόπτη κυκλώματος, μπορεί να διαμορφωθεί με ευελιξία για σταθερή, τρόλεϊ (χειροκίνητο) ή πλευρική εγκατάσταση, ώστε να ανταποκρίνεται στις απαιτήσεις διαφορετικών συστημάτων διανομής.
Λειτουργίες Προστασίας: Ενσωματωμένη προστασία από υπερφόρτωση, βραχυκύκλωμα και υπόταση, διασφαλίζοντας την ασφαλή και αξιόπιστη λειτουργία του συστήματος ισχύος.
Μηχανική αντοχή: περισσότερες από 10.000 επεμβάσεις.
|
Μέγ. Τάση εργασίας (kV) |
12 |
||
|
Τάση λειτουργίας (V) |
AC 220/110 DC 220/110 |
||
|
Ονομαστική συχνότητα (Hz) |
50 |
||
|
Ονομαστική ανοχή παλμικής τάσης φωτισμού (kV) |
75 |
||
|
Τάση συχνότητας ισχύος 1 λεπτό (kV) |
42 |
||
|
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος (kA) |
25 |
31.5 |
40 |
|
Ονομαστικό ρεύμα (A) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
Μηχανική ζωή (φορές) |
10000 ή 20000 |
||
|
Μέση ταχύτητα κλεισίματος (m/s) |
0,5 έως 0,8 |
||
|
Μέση Ταχύτητα Τραγουδίσματος (m/s) |
0,9 έως 1,2 |
||
|
Ονομαστικοί χρόνοι διακοπής βραχυκυκλώματος (φορές) |
30 |
||
|
Χρόνος κλεισίματος (ms) |
35 έως 70 |
||
|
Χρόνος εκκίνησης (ms) |
20 έως 50 |
||
