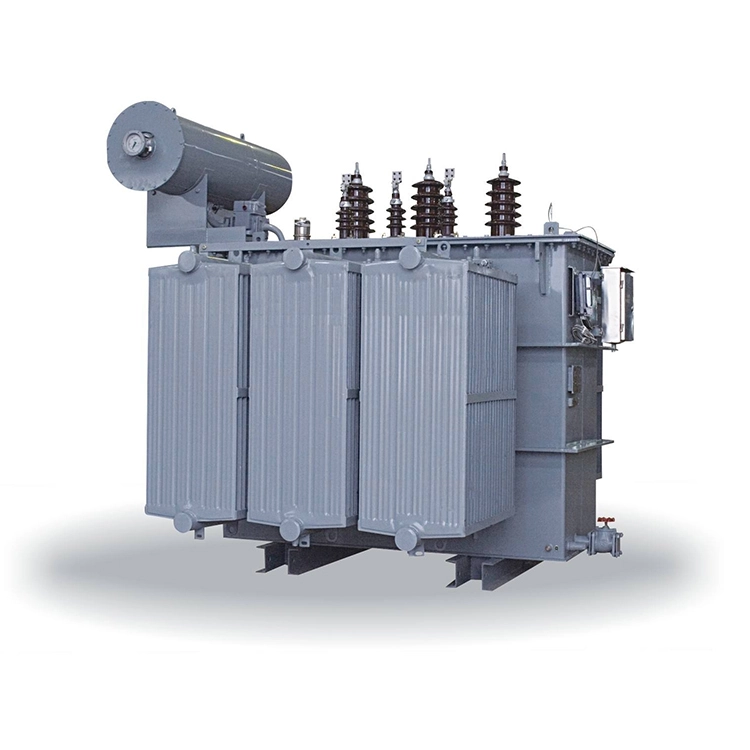

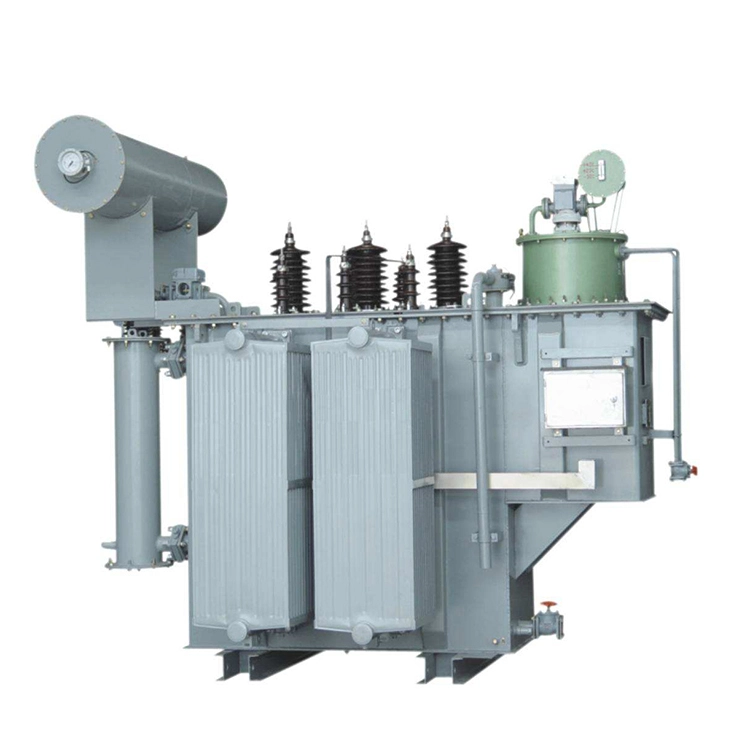

Ο S9 11kv 33kv 50/60hz 5000kva Oil Immersed Transformer είναι κατασκευασμένος με υψηλής ποιότητας χάλυβα σιλικόνης προσανατολισμένο σε κόκκους ψυχρής έλασης για την επίτευξη εξαιρετικής μαγνητικής απόδοσης. Ο πυρήνας υιοθετεί ένα σχέδιο άρθρωσης πολλαπλών βημάτων με βελτιστοποιημένη διατομή, που βοηθά στη βελτίωση της απόδοσης και στη μείωση των απωλειών. Ο προηγμένος εξοπλισμός κοπής χρησιμοποιείται κατά τη διάρκεια της παραγωγής για να διασφαλιστεί η ακριβής επεξεργασία και ο αυστηρός έλεγχος των γρεζιών του πυρήνα. Το σύστημα περιέλιξης και η δομή μόνωσης έχουν αναπτυχθεί για να χρησιμοποιούν βελτιωμένες ιδέες σχεδίασης που βελτιώνουν την ηλεκτρική απόδοση, ενισχύουν την αντοχή σε βραχυκύκλωμα και μειώνουν τις απώλειες χωρίς φορτίο και φορτίο.
|
Όνομα προϊόντος |
s9 11kv 33kv 50/60hz 5000kva μετασχηματιστής βυθισμένος σε λάδι |
|
|
Τύπος μετασχηματιστή |
Μετασχηματιστής ισχύος βυθισμένος σε λάδι |
|
|
Ονομαστική χωρητικότητα |
5000 kVA ή 5 mVA |
|
|
Ονομαστική συχνότητα |
50 Hz ή 60 Hz |
|
|
Λόγος τάσης |
33 kV / 11 kV |
|
|
Επίπεδο μόνωσης |
AC 70 kV/ LI 170 kV BIL |
|
|
Ομάδα διανυσμάτων |
Yd11 |
|
|
Πατήστε Changer |
Τύπος |
Off Line/On Line Tapping Changer |
|
Σειρά |
±2*2,5%;±3*2,5% |
|
|
Χωρίς Απώλεια Φορτίου |
5,40 kW± 15% |
|
|
Απώλεια φορτίου στους 75℃ |
33,03 kW± 15% |
|
|
Αντίσταση |
7%±10% |
|
1. Ο μετασχηματιστής βυθισμένου σε λάδι 11kv 33kv 50/60hz 5000kva είναι υψηλή λειτουργική αξιοπιστία με προηγμένες τεχνικές επιδόσεις και καλά ισορροπημένη οικονομική απόδοση.
2. Ο πυρήνας χρησιμοποιεί μια βαθμιδωτή δομή άρθρωσης τριών τμημάτων με ειδική επεξεργασία επίστρωσης επιφάνειας για την ενίσχυση την ελαχιστοποίηση των απωλειών ενέργειας και του θορύβου λειτουργίας.
3. Μια βελτιωμένη διάταξη περιέλιξης σε συνδυασμό με βελτιστοποιημένα κανάλια κυκλοφορίας λαδιού και αναβαθμισμένο σχέδιο μόνωσης ενισχύει τη μηχανική αντοχή και αυξάνει την αντίσταση στις καταπονήσεις βραχυκυκλώματος.
4. Ο πυρήνας του μετασχηματιστή βυθισμένου σε λάδι 11kv 33kv 50/60hz 5000kva κατασκευάζεται από ελάσματα από χάλυβα πυριτίου ψυχρής έλασης, ενώ οι περιελίξεις είναι κατασκευασμένες από χαλκό υψηλής καθαρότητας χωρίς οξυγόνο. Το προϊόν έχει αναπτυχθεί για να χρησιμοποιεί αποδεδειγμένες αρχές μηχανικής και προηγμένες τεχνικές κατασκευής.
5. Κάθε διαδικασία σχεδιασμού και κατασκευής επικυρώνεται μέσω ολοκληρωμένων δοκιμών τύπου για να διασφαλιστεί σταθερή ποιότητα και απόδοση.
6. Υπηρεσίες προσαρμοσμένου σχεδιασμού και κατασκευής είναι διαθέσιμες για την κάλυψη συγκεκριμένων απαιτήσεων έργου. Ο μετασχηματιστής s 911kv 33kv 50/60hz 5000kva βυθισμένος σε λάδι είναι κατάλληλος για δίκτυα μεταφοράς και διανομής ηλεκτρικής ενέργειας, βιομηχανικές εγκαταστάσεις, εξόρυξη, υποσταθμούς κοινής ωφέλειας και ένα ευρύ φάσμα εμπορικών εφαρμογών και εφαρμογών τελικού χρήστη.
