Η μέθοδος καλωδίωσης χάλκινου μετασχηματιστή κατεβάσματος ξηρού τύπου 160 kVA 6,6 kV 440V
Βραχυκυκλώστε τους ακροδέκτες εισόδου και εξόδου του μετασχηματιστή και, στη συνέχεια, χρησιμοποιήστε ένα μεγοχόμετρο για να ελέγξετε την αντίσταση μόνωσης μεταξύ των βραχυκυκλωμένων ακροδεκτών και του καλωδίου γείωσης. Όταν χρησιμοποιείτε μεγωχόμετρο 1000V, η τιμή αντίστασης πρέπει να είναι μεγαλύτερη από 2 MΩ.
Η διατομή των καλωδίων τροφοδοσίας εισόδου και εξόδου θα πρέπει να πληροί τις τρέχουσες απαιτήσεις αξιολόγησης. Συνιστάται να διαμορφώσετε την πυκνότητα ρεύματος στα 2–2,5 A ανά mm².
Συνδέστε τα τριφασικά καλώδια τροφοδοσίας εισόδου και εξόδου σύμφωνα με τα χρώματα της ράβδου ζυγού στο μπλοκ ακροδεκτών του μετασχηματιστή: κίτρινο στη φάση Α, πράσινο στη φάση Β και κόκκινο στη φάση C. Το ουδέτερο καλώδιο πρέπει να συνδεθεί στον ουδέτερο ακροδέκτη του μετασχηματιστή ξηρού τύπου 160 kVA 160 kVA 6,6 kV 440V. Το καλώδιο γείωσης πρέπει να συνδεθεί στο περίβλημα του μετασχηματιστή. Ελέγξτε την καλωδίωση εισόδου και εξόδου για να βεβαιωθείτε ότι είναι σωστή.
Πρώτα ενεργοποιήστε τον χάλκινο μετασχηματιστή κατεδάφισης ξηρού τύπου 160 kVA 6,6 kV 440 V υπό συνθήκες χωρίς φορτίο, παρατηρήστε και μετρήστε εάν οι τάσεις εισόδου και εξόδου πληρούν τις απαιτήσεις. Ταυτόχρονα, ελέγξτε για τυχόν μη φυσιολογικές συνθήκες στο εσωτερικό της μονάδας, όπως ασυνήθιστους θορύβους, τόξο, περίεργες μυρωδιές κ.λπ. Εάν εντοπιστεί οποιαδήποτε ανωμαλία, αποσυνδέστε αμέσως την παροχή ρεύματος εισόδου.
Αφού ολοκληρωθεί η δοκιμή χωρίς φορτίο και όλα είναι κανονικά, το φορτίο μπορεί να συνδεθεί.
|
Ονομα |

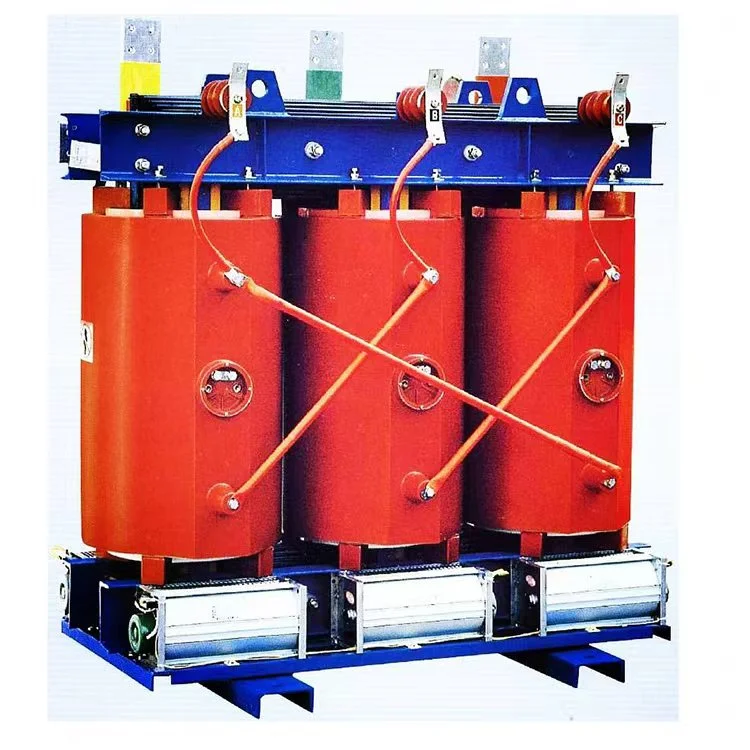

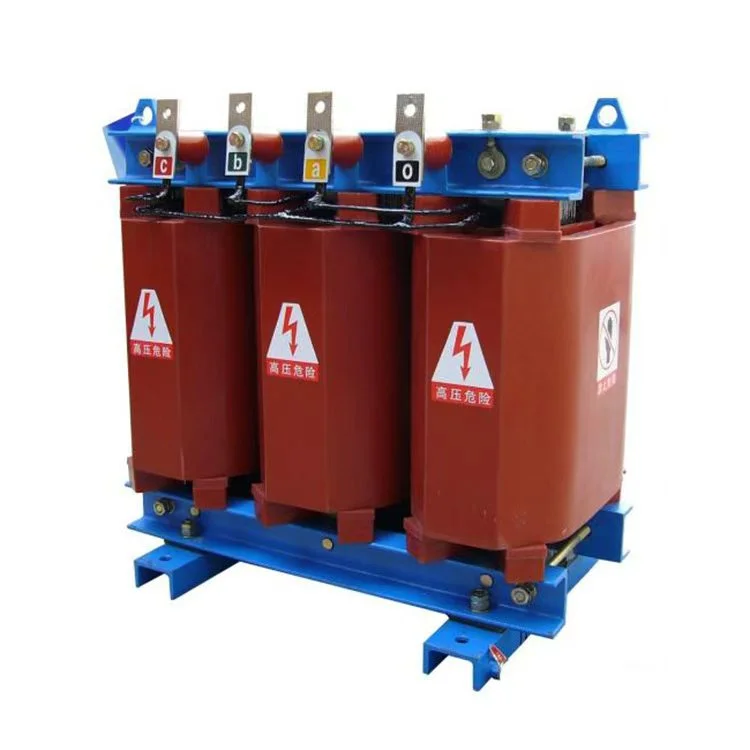

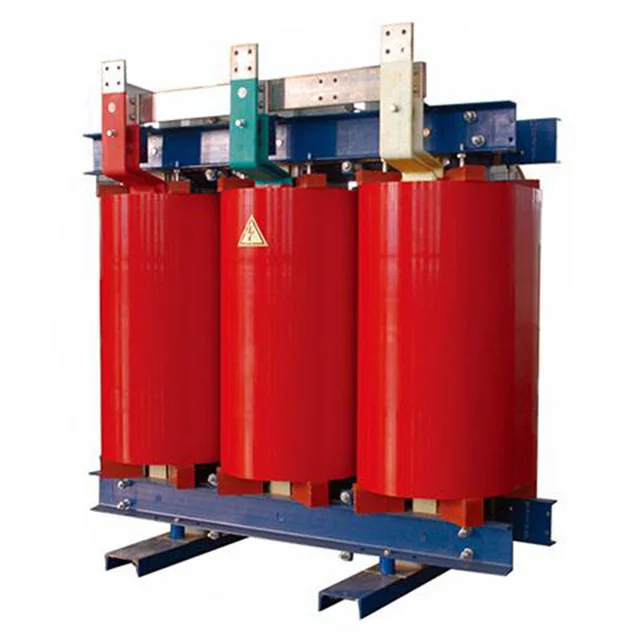

Μετασχηματιστής κατεβάσματος ξηρού τύπου χαλκού 160 kVA 6,6kV 440V |
|
Ονομαστική χωρητικότητα |
160 kva |
|
Πρωτεύουσα τάση |
6,6KV |
|
Δευτερεύουσα τάση |
0,4/0,415 kV |
|
Μονωτικό υλικό |
Ρητίνη χυτή |
|
Ομάδα διανυσμάτων |
Dyn11 Yyn0 |
|
Απώλεια χωρίς φορτίο (P0) |
Με βάση την απαίτηση του πελάτη |
|
Απώλεια φορτίου (Pk) @ 120°C |
Με βάση την απαίτηση του πελάτη |
|
Τάση αντίστασης (Η.Β.) |
6% |
|
Κατηγορία μόνωσης |
ΤΑΞΗ ΣΤ ή Η |
|
Μέθοδος ψύξης |
ΟΝΑΦ ΟΝΑΦ |
|
Μερική αποφόρτιση |
Λιγότερο από 10 τμχ |
Ε: Μπορεί αυτός ο μετασχηματιστής να χειριστεί τη λειτουργία 60 Hz;
Α: Ναι. Μπορεί να σχεδιαστεί για διπλή συχνότητα 50/60 Hz. Παρακαλούμε ενημερώστε μας κατά παραγγελία.
Ε: Είναι καλύτερη η περιέλιξη από χαλκό ή αλουμίνιο για 160 kVA;
Α: Ο χαλκός προσφέρει μικρότερες απώλειες και μικρότερο μέγεθος αλλά υψηλότερο κόστος. Το αλουμίνιο είναι οικονομικό. Συνιστούμε χαλκό για συνεχείς κύκλους υψηλού φορτίου.
Ε: Ποιο είναι το μέγιστο υψόμετρο για τυπικό σχεδιασμό;
Α: 1.000 μέτρα πάνω από την επιφάνεια της θάλασσας. Για μεγαλύτερα υψόμετρα (π.χ. 2.000 μέτρα), ισχύει μείωση. Επικοινωνήστε με τους μηχανικούς μας.
Ε: Πόσος είναι ο χρόνος παράδοσης;
Α: Τυπική μη προσαρμοσμένη μονάδα: 15–20 εργάσιμες ημέρες. Με προσαρμοσμένες βρύσες/περίβλημα: 25–30 ημέρες.
Κάλυμμα προστασίας IP21
Πυρήνας μετασχηματιστή
Περιέλιξη μετασχηματιστή
