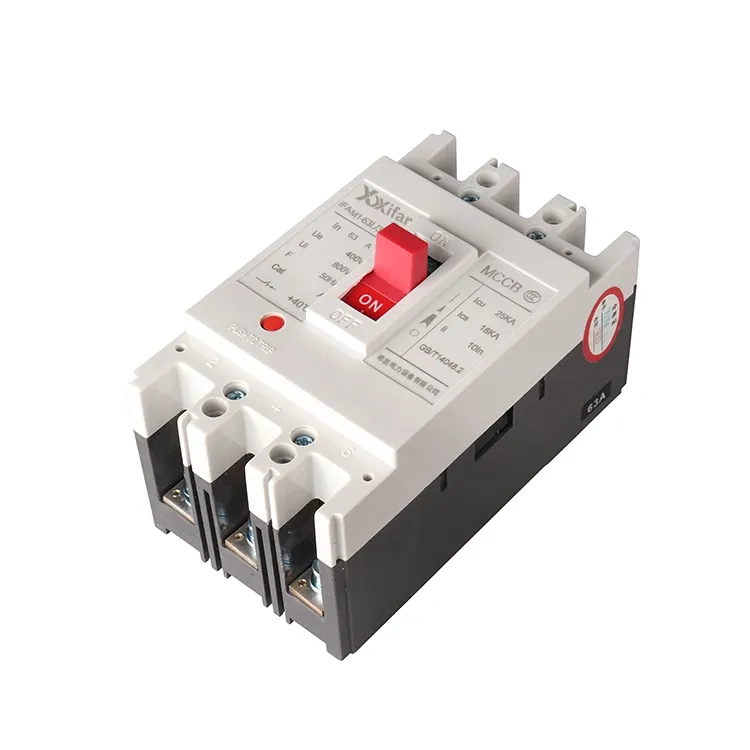

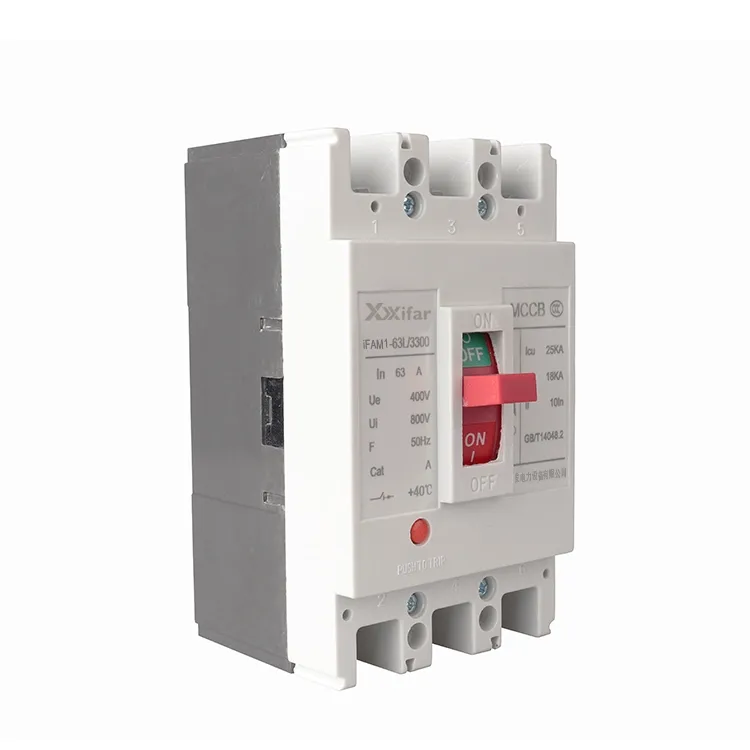

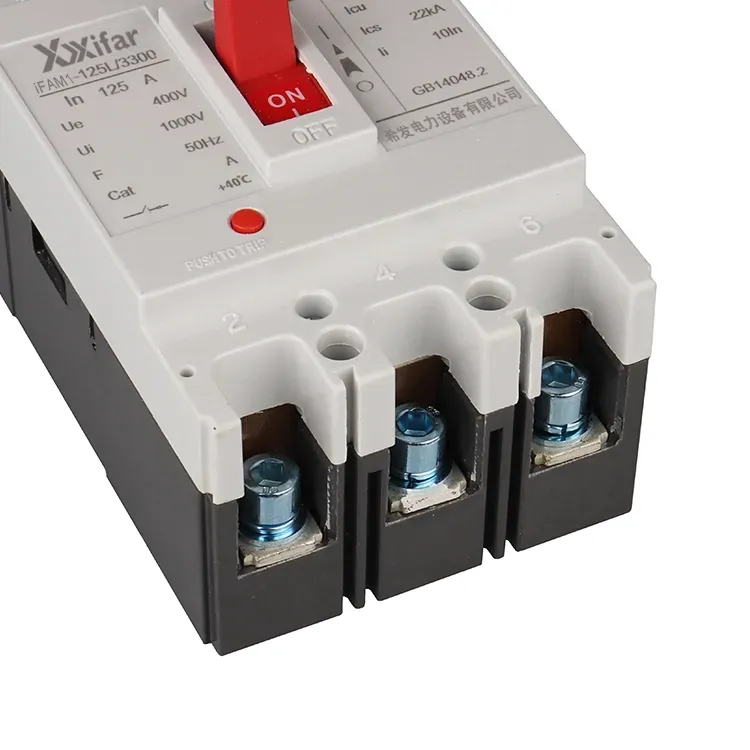

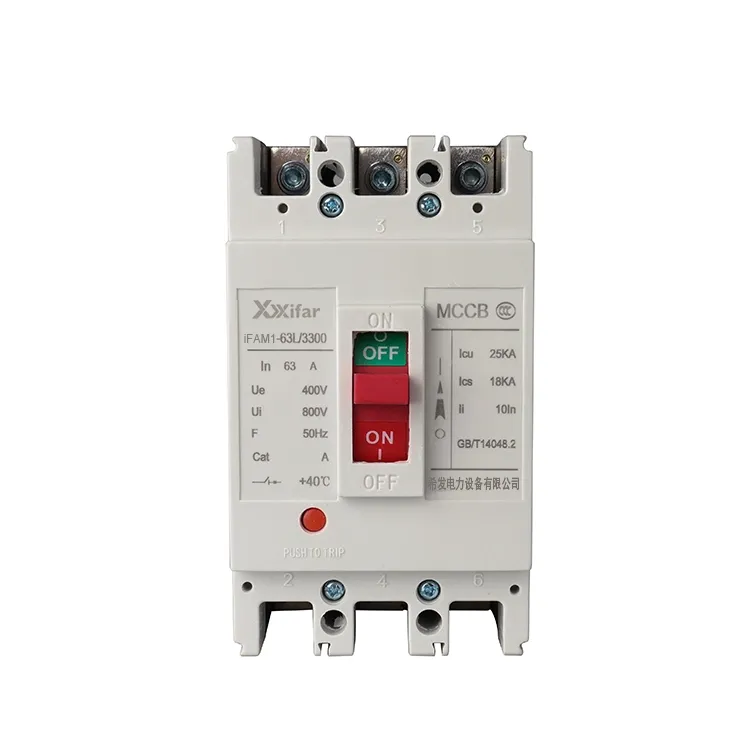

Διακόπτης κυκλώματος 63a 3p Molded Case

Αρχές λειτουργίας των αυτόματων διακοπτών 63a 3p χυτευμένης θήκης

(1) Ανίχνευση ρεύματος και διακοπή

Μέσα στον διακόπτη κυκλώματος 63a 3p χυτευμένης θήκης, ένα αισθητήριο στοιχείο παρακολουθεί το ρεύμα που ρέει μέσα από το κύκλωμα. Όταν το ρεύμα ανεβαίνει πάνω από ένα προκαθορισμένο επίπεδο, δημιουργεί μια μαγνητική δύναμη που ενεργοποιεί τον μηχανισμό ενεργοποίησης. Προκαλεί το γρήγορο άνοιγμα των επαφών και τη διακοπή του κυκλώματος, με βάση την αρχή της ηλεκτρομαγνητικής δράσης.

(2) Θερμική προστασία

Υπό συνθήκες υπερφόρτωσης, το θερμικό στοιχείο ενός διακόπτη κυκλώματος 63a 3p χυτευμένης θήκης θερμαίνεται. Μια διμεταλλική λωρίδα λυγίζει καθώς αυξάνεται η θερμοκρασία, η οποία με τη σειρά της απελευθερώνει τον μηχανισμό απενεργοποίησης και αποσυνδέει το κύριο κύκλωμα. Αυτό αποτρέπει την υπερθέρμανση και μειώνει τον κίνδυνο πυρκαγιάς που προκαλείται από παρατεταμένο υπερβολικό ρεύμα.

(3) Ενεργοποίηση υπό τάση και διακλάδωση

Όταν η τάση τροφοδοσίας πέσει κάτω από ένα ορισμένο επίπεδο, ο οπλισμός στην απελευθέρωση υπό τάση πέφτει έξω, ενεργοποιώντας τον μηχανισμό απενεργοποίησης και ανοίγοντας το κύκλωμα. Επιπλέον, όταν ενεργοποιείται η συσκευή διακλάδωσης, ο οπλισμός της τραβάει και ενεργοποιεί επίσης τον ίδιο μηχανισμό ενεργοποίησης, αποσυνδέοντας το κύριο κύκλωμα.

Βασικές λειτουργίες των αυτόματων διακοπτών 63a 3p χυτευμένης θήκης

(1) Προστασία από βραχυκύκλωμα

Σε περίπτωση βραχυκυκλώματος, το ρεύμα αυξάνεται απότομα σε πολύ υψηλή τιμή. Ο ασφαλειοδιακόπτης κυκλώματος 63a 3p διαμορφωμένος αποκρίνεται σχεδόν ακαριαία, γεγονός που ανοίγει το κύκλωμα για να προστατεύσει τον εξοπλισμό από έντονη ηλεκτρική καταπόνηση.

(2) Προστασία υπερφόρτωσης

Εάν το ρεύμα φορτίου υπερβεί την ονομαστική τιμή για μια χρονική περίοδο, ο διακόπτης κυκλώματος 63a 3p διαμορφωμένος θα απενεργοποιηθεί αυτόματα. Βοηθά στην αποφυγή υπερθέρμανσης και ζημιάς στην καλωδίωση και στον συνδεδεμένο εξοπλισμό.

(3) Αυτόματη αποσύνδεση

Κάθε φορά που παρουσιάζεται κάποιο σφάλμα, ο διακόπτης κυκλώματος 63a 3p διαμορφωμένης θήκης μπορεί να διακόψει την παροχή ρεύματος χωρίς χειροκίνητη παρέμβαση. Επιπλέον, η λειτουργία παίζει σημαντικό ρόλο στην προστασία τόσο του εξοπλισμού όσο και του προσωπικού εντός του ηλεκτρικού συστήματος.

Διακόπτης κυκλώματος 63a 3p χυτευμένης θήκης Παράμετρος:

Η διαφορά μεταξύ ενός διακόπτη κυκλώματος 63a διαμορφωμένης θήκης 3p και ενός μικροσκοπικού διακόπτη κυκλώματος

1. Ικανότητα διακοπής βραχυκυκλώματος:

Υπάρχει σαφής διαφορά στην ικανότητα διακοπής σφάλματος. Οι διακόπτες κυκλώματος 63a 3p διαμορφωμένοι συνήθως προσφέρουν μια τελική ικανότητα διακοπής περίπου 36kA έως 120kA στα 400V, ενώ οι μικροσκοπικοί διακόπτες κυκλώματος 63a 3p έχουν συνήθως ονομαστική τιμή στην περιοχή από 6kA έως 10kA.

2. Δυνατότητα προσαρμογής των χαρακτηριστικών προστασίας:

Με ένα 63a 3p MCCB, η προστασία υπερφόρτωσης και βραχυκυκλώματος μπορεί να ρυθμιστεί ανεξάρτητα και οι τιμές διαδρομής μπορούν να ρυθμιστούν χειροκίνητα. Οι ηλεκτρονικές μονάδες ταξιδιού μπορούν ακόμη και να παρέχουν προστασία πολλαπλών σταδίων. Αντίθετα, ένα MCB 3p 63a έχει σταθερά χαρακτηριστικά προστασίας, τα οποία χρησιμοποιούν έναν συνδυασμένο θερμικό μαγνητικό μηχανισμό με τυπικές καμπύλες B, C ή D που δεν μπορούν να προσαρμοστούν.

3. Εγκατάσταση και μηχανική αντοχή:

Οι διακόπτες κυκλώματος 63a με χυτή θήκη 3p τοποθετούνται γενικά χρησιμοποιώντας μπουλόνια για να διασφαλίσουν μια πιο ασφαλή σύνδεση. Τα καθιστά κατάλληλα για εφαρμογές υψηλότερου ρεύματος και περιβάλλοντα με δόνηση. Τα 63a 3p MCB, από την άλλη πλευρά, έχουν σχεδιαστεί για γρήγορη εγκατάσταση σε τυπικές ράγες DIN 35 mm, κάτι που είναι βολικό αλλά προσφέρει λιγότερη μηχανική στιβαρότητα.

4. Τυπικές εφαρμογές:

Τα 63a 3p MCCB χρησιμοποιούνται ευρέως σε βιομηχανικά συστήματα διανομής ισχύος, προστασία κινητήρα και κυκλώματα τροφοδοσίας σε δευτερεύοντα ή τριτογενή επίπεδα. Ωστόσο, τα 63A 3P MCB προορίζονται κυρίως για κυκλώματα τελικής διανομής, όπως φωτιστικά και πρίζες σε οικιακές ή εμπορικές εγκαταστάσεις.
