Όταν λειτουργεί ένας μετασχηματιστής ισχύος 3 φάσεων ξηρού τύπου 25 kv 2500 kva, το ρεύμα στο ηλεκτρομαγνητικό πηνίο δημιουργεί ένα μαγνητικό πεδίο, το οποίο παράγει μια φυσικά εναλλασσόμενη μαγνητική ροή. Αυτή η μεταβαλλόμενη μαγνητική ροή προκαλεί μια ηλεκτροκινητική δύναμη EMF στον πυρήνα του σιδήρου. Το επαγόμενο EMF στον πυρήνα του σιδήρου κυκλοφορεί εντός του επιπέδου που είναι κάθετο προς την κατεύθυνση της μαγνητικής ροής, και ως εκ τούτου ονομάζεται δινορεύματα. Οι απώλειες δινορευμάτων προκαλούν επίσης τη θέρμανση του πυρήνα του σιδήρου.
Ο σιδερένιος πυρήνας ενός μετασχηματιστή ισχύος 3 φάσεων ξηρού τύπου 25 kv 2500 kva είναι κυρίως κατασκευασμένος από σιδηρομαγνητικά υλικά. Στην πράξη, οι μετασχηματιστές λειτουργούν πάντα υπό συνθήκες εναλλασσόμενου ρεύματος και απώλειες ισχύος συμβαίνουν όχι μόνο στην αντίσταση των πηνίων αλλά και στον πυρήνα του σιδήρου που υπόκειται στο εναλλασσόμενο μαγνητικό πεδίο. Η απώλεια ισχύος στον πυρήνα του σιδήρου αναφέρεται γενικά ως "απώλεια πυρήνα", η οποία προκαλείται από δύο παράγοντες: "απώλεια υστέρησης" και "απώλεια δινορρευμάτων".
Η απώλεια υστέρησης είναι ένας τύπος απώλειας πυρήνα που συμβαίνει κατά τη μαγνήτιση του πυρήνα του σιδήρου λόγω της παρουσίας υστέρησης. Το μέγεθος αυτής της απώλειας είναι ευθέως ανάλογο με την περιοχή που περικλείεται από τον βρόχο υστέρησης του υλικού. Ο χάλυβας πυριτίου έχει στενό βρόχο υστέρησης και όταν χρησιμοποιείται ως πυρήνας μετασχηματιστή, παρουσιάζει μικρότερη απώλεια υστέρησης, μειώνοντας σημαντικά το αποτέλεσμα θέρμανσης. Οι ελασματοποιημένοι πυρήνες μπορούν να μειώσουν έναν άλλο τύπο απώλειας πυρήνα, "απώλεια δινορευμάτων".
Για να μειωθεί η απώλεια δινορευμάτων, ο πυρήνας μετασχηματιστή ισχύος 3 φάσεων ξηρού τύπου 25kv 2500 kva είναι κατασκευασμένος από σιδηρομαγνητικά φύλλα που είναι μονωμένα μεταξύ τους. Αυτό αναγκάζει τα δινορεύματα να ρέουν κατά μήκος στενών μονοπατιών με μικρότερες επιφάνειες διατομής, αυξάνοντας έτσι την αντίσταση κατά μήκος των μονοπατιών δινορευμάτων. Επιπλέον, η περιεκτικότητα σε πυρίτιο στον χάλυβα αυξάνει την ηλεκτρική αντίσταση του υλικού, συμβάλλοντας περαιτέρω στη μείωση των δινορευμάτων.
Ο πυρήνας σιδήρου είναι ένα κρίσιμο στοιχείο ενός μετασχηματιστή ισχύος 25 kv 2500 kva 3 φάσεων ξηρού τύπου. Παίζει ισχυρό ρόλο στη ρύθμιση της τάσης και του ρεύματος. Ο μετασχηματιστής ισχύος 25kv 2500 kva 3 φάσεων ξηρού τύπου προσφέρει πολλά πλεονεκτήματα. Αφού ενσωματωθεί ο πυρήνας του σιδήρου, η σταθερότητα και η απόδοση της τάσης και του ρεύματος βελτιώνονται και τα γενικά χαρακτηριστικά του μετασχηματιστή βελτιώνονται πλήρως.
|
Ονομα |

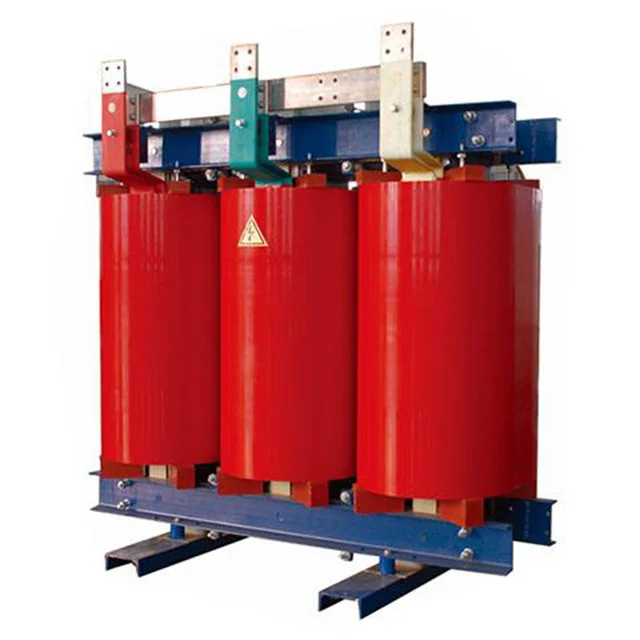

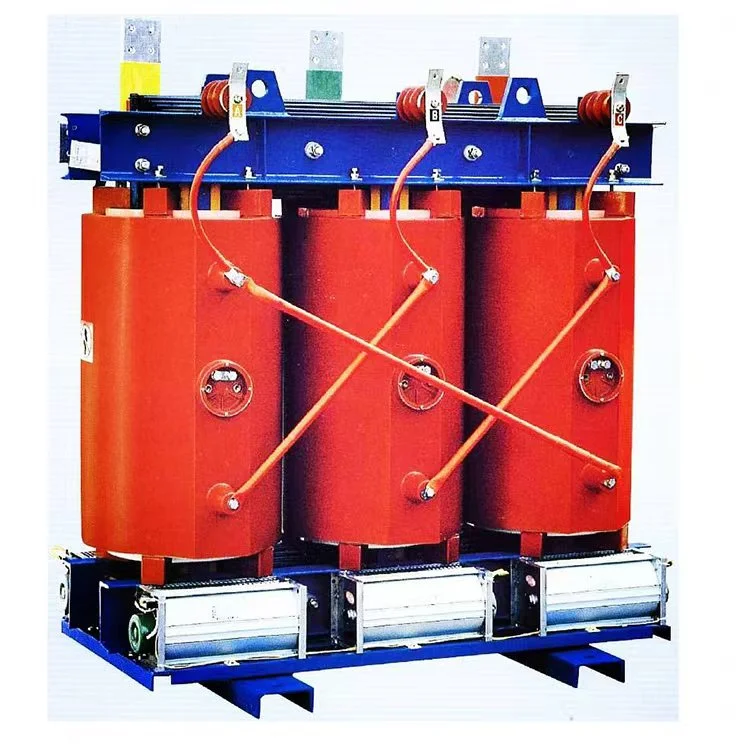

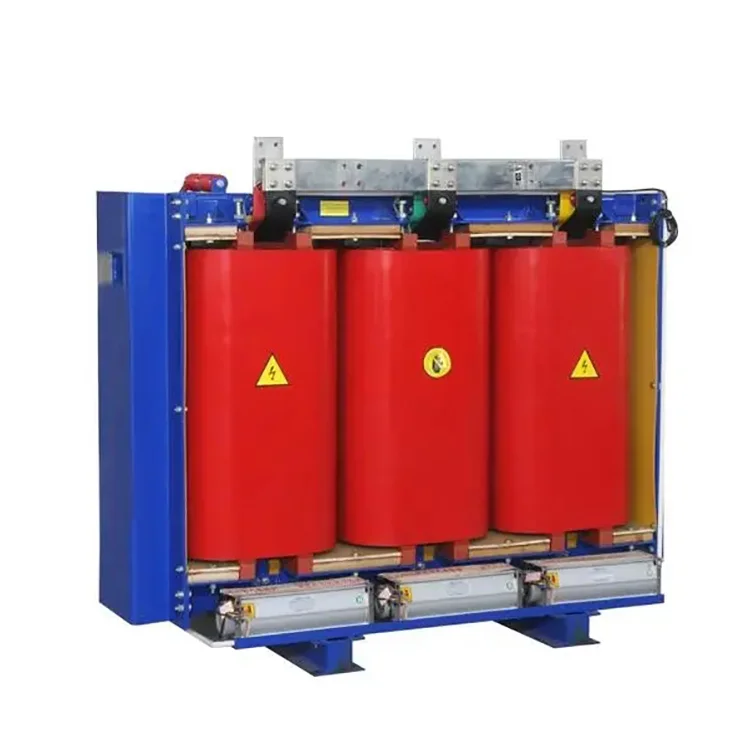

Μετασχηματιστής ισχύος 3 φάσεων ξηρού τύπου 25kv 2500 kva |
|
Ονομαστική χωρητικότητα |
2500 kva |
|
Πρωτεύουσα τάση |
25KV |
|
Δευτερεύουσα τάση |
0,4/0,415 kV |
|
Μονωτικό υλικό |
Ρητίνη χυτή |
|
Ομάδα διανυσμάτων |
Dyn11 Yyn0 |
|
Απώλεια χωρίς φορτίο (P0) |
Με βάση την απαίτηση του πελάτη |
|
Απώλεια φορτίου (Pk) @ 120°C |
Με βάση την απαίτηση του πελάτη |
|
Τάση αντίστασης (Η.Β.) |
6% |
|
Κατηγορία μόνωσης |
ΤΑΞΗ ΣΤ ή Η |
|
Μέθοδος ψύξης |
ΟΝΑΦ ΟΝΑΦ |
|
Μερική αποφόρτιση |
Λιγότερο από 10 τμχ |
Κάλυμμα προστασίας IP21
Πυρήνας μετασχηματιστή
Περιέλιξη μετασχηματιστή
