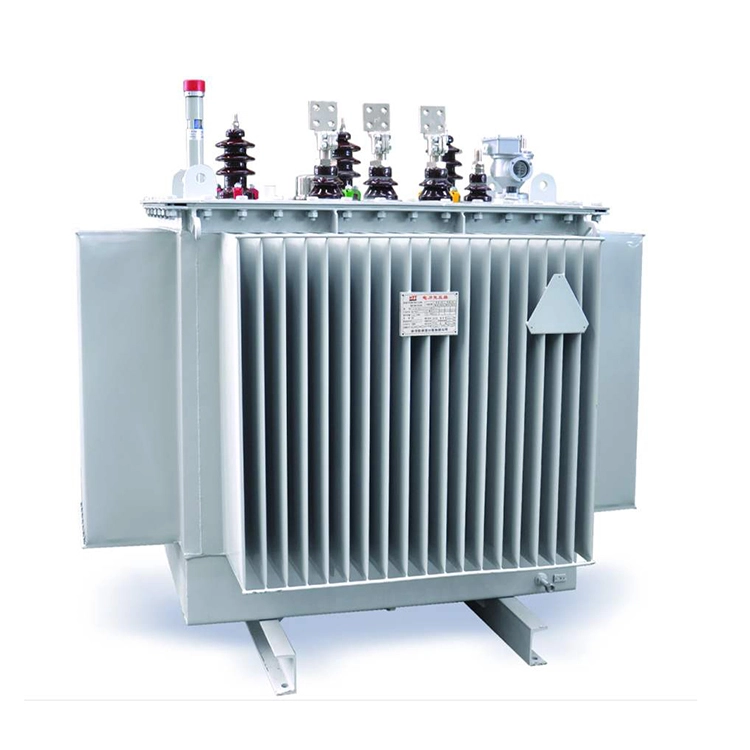

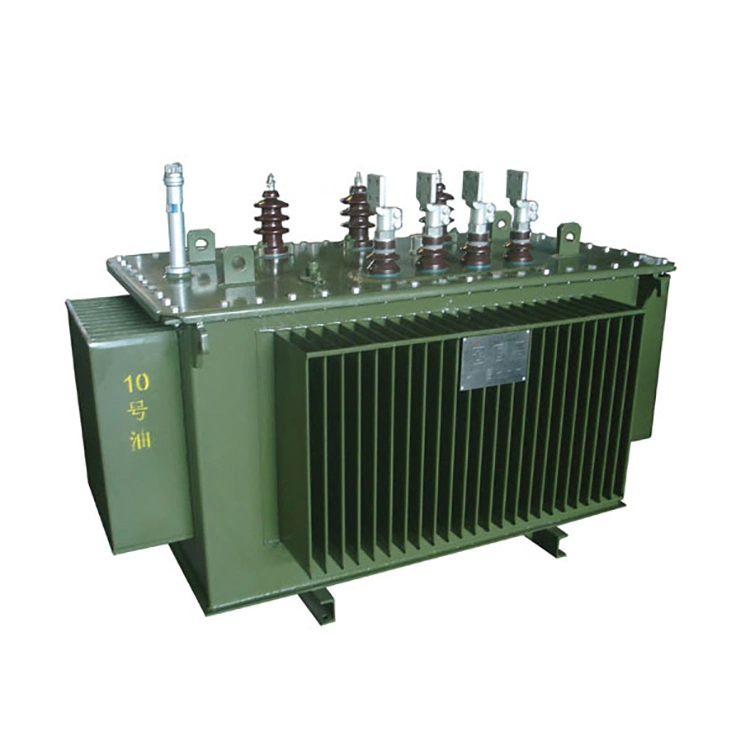

Μετασχηματιστές πόλων 100 Kva Κατανομής 13,8 Kv

Αυτός ο μετασχηματιστής πόλων 13,8 kv διανομής 100 kva έχει ονομαστική χωρητικότητα 100 kVA. Η κύρια πλευρική τάση είναι 13800V (σε σύνδεση δέλτα) και η δευτερεύουσα πλευρική τάση μπορεί να είναι 120/240V, 240/480V ή άλλη τάση προσαρμογής. Αυτός ο μετασχηματιστής μπορεί να συνδεθεί σε ένα τριφασικό σύστημα ηλεκτρικού δικτύου για να παρέχει ισχύ χαμηλής τάσης στο σύστημα διανομής.

Χρησιμοποιώντας δακτυλίους πορσελάνης υψηλής τάσης, η κύρια πλευρά του μετασχηματιστή πόλου διανομής 100 kva 13,8 kv έχει διπλούς δακτυλίους και η δευτερεύουσα πλευρά έχει τρεις δακτυλίους. Ο εναέριος μετασχηματιστής διανομής χρησιμοποιεί περιελίξεις χαλκού και προσανατολισμένους πυρήνες από χάλυβα πυριτίου, που αποτελούνται από ένα πηνίο και δύο δακτυλίους πυρήνων σιδήρου. Οι επικασσιτερωμένοι ακροδέκτες στην κύρια και δευτερεύουσα πλευρά μπορούν να συνδεθούν με αγωγούς χαλκού ή αλουμινίου.

Ως επαγγελματίας μετασχηματιστής διανομής, οι μετασχηματιστές πόλων διανομής 100 Kva 13,8 Kv υιοθετούν έναν πυρήνα πηνίου εξοικονόμησης ενέργειας, ο οποίος όχι μόνο διασφαλίζει τη σταθερότητα της λειτουργίας αλλά και μειώνει αποτελεσματικά την κατανάλωση ενέργειας. Κατασκευασμένος με προηγμένη τεχνολογία, αυτός ο μετασχηματιστής διανομής τύπου πόλου εξασφαλίζει μακροχρόνια αξιοπιστία και μεγάλη διάρκεια ζωής.

Κάθε συσκευή έχει υποβληθεί σε αυστηρούς ολοκληρωμένους ελέγχους αποδοχής και έχουμε διατηρήσει μηδενικό ποσοστό αστοχίας για περισσότερα από 10 χρόνια. Εν τω μεταξύ, ο μετασχηματιστής πόλων 13,8 kv διανομής 100 kva συμμορφώνεται με τα IEC, ANSI και άλλα σημαντικά διεθνή πρότυπα, διασφαλίζοντας τη συμβατότητα με τα παγκόσμια συστήματα ηλεκτρικού δικτύου.

Τεχνική παράμετρος:

Ε: Για έναν μετασχηματιστή πόλων 13,8 kv διανομής 100 kva, κατά την επιλογή του μοντέλου και τη διεξαγωγή της εγκατάστασης, πώς θα πρέπει να προσδιορίζονται οι συγκεκριμένες διαμορφώσεις των ασφαλειών, των αντικεραυνικών και της προστασίας γείωσης ώστε να πληρούν τις απαιτήσεις αξιοπιστίας των δικτύων ηλεκτροδότησης αγροτικών ή απομακρυσμένων περιοχών;

ΕΝΑ:

1.Η ασφάλεια επιλέγεται με βάση το 2 έως 2,5 φορές το ονομαστικό ρεύμα της πλευράς υψηλής τάσης του μετασχηματιστή πόλου διανομής 100 kva 13,8 kv (περίπου 7,25 A). Συνιστάται η χρήση μιας ασφάλειας 15 έως 20 A για να αποφύγετε αξιόπιστα το ρεύμα διέγερσης κατά τη λειτουργία κλεισίματος (συνήθως 8 έως 12 φορές το ονομαστικό ρεύμα, διάρκειας 0,1 δευτερολέπτων), διασφαλίζοντας ταυτόχρονα ότι ο μετασχηματιστής μπορεί να λιώσει και να απομονωθεί γρήγορα σε περίπτωση βραχυκυκλώματος ή υπερφόρτωσης στο εσωτερικό του μετασχηματιστή.

2. Το αλεξικέραυνο επιλέγεται ως τύπος οξειδίου ψευδαργύρου (MOV) χωρίς κενά με ονομαστική τάση 15 kV ή 18 kV, εγκατεστημένο στην πλευρά υψηλής τάσης μεταξύ της ασφάλειας και του δακτυλίου μετασχηματιστή πόλου διανομής 100 kva 13,8 kv.

3. Ο ακροδέκτης γείωσης του συνδέεται απευθείας με τον ακροδέκτη γείωσης του περιβλήματος του μετασχηματιστή για να απορροφά τους κεραυνούς ή τις λειτουργικές υπερτάσεις και να περιορίζει την υπολειπόμενη τάση. Η προστασία γείωσης απαιτεί το ουδέτερο σημείο του μετασχηματιστή πόλου διανομής 100 kva 13,8 kv να είναι απευθείας γειωμένο (ανάλογα με τον τύπο γείωσης του συστήματος, όπως TN C ή TN S) και οι ακροδέκτες γείωσης του περιβλήματος και του αλεξικέραυνου μοιράζονται ένα μόνο ηλεκτρόδιο γείωσης. Η αντίσταση γείωσης της συχνότητας ισχύος δεν πρέπει να υπερβαίνει τα 10Ω σε αγροτικά δίκτυα ηλεκτρικής ενέργειας ή τα 4Ω σε αστικές περιοχές και περιοχές υψηλής αξιοπιστίας, επιτυγχάνοντας έτσι την ασφαλή εκκένωση του ρεύματος σφάλματος και την προστασία του προσωπικού και του εξοπλισμού.

Η συντονισμένη διαμόρφωση αυτών των τριών στοιχείων μπορεί να καλύψει τις απαιτήσεις προστασίας υπερέντασης, υπέρτασης και σφάλματος γείωσης του μετασχηματιστή που είναι τοποθετημένος στον πόλο.

Κύρια μέρη μετασχηματιστών που τοποθετούνται σε στύλο

Μπροστινή τοποθέτηση τύπου LV DB

Εξοπλισμός Pole Line

Μετασχηματιστής τοποθετημένος σε στύλο

Πλαϊνή τοποθέτηση τύπου LV DB

Παραγωγή Εξοπλισμών

Μηχανή περιέλιξης φύλλου

Μονάδα πλήρωσης λαδιού

Μετασχηματιστής φούρνος και μονάδα χύτευσης

Φούρνος μετασχηματιστή

Εργαστήριο εξέτασης

Μετασχηματιστές Υπό Επεξεργασία

Μετασχηματιστής στο στέγνωμα

Μετασχηματιστής στην περιέλιξη 2

Μετασχηματιστής σε περιέλιξη

Ο μετασχηματιστής είναι σε συναρμολόγηση
