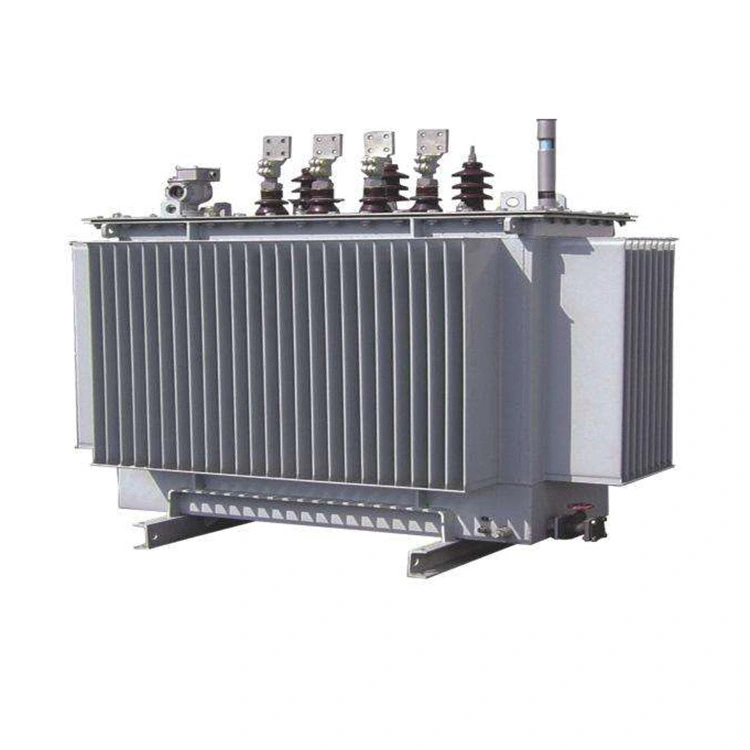

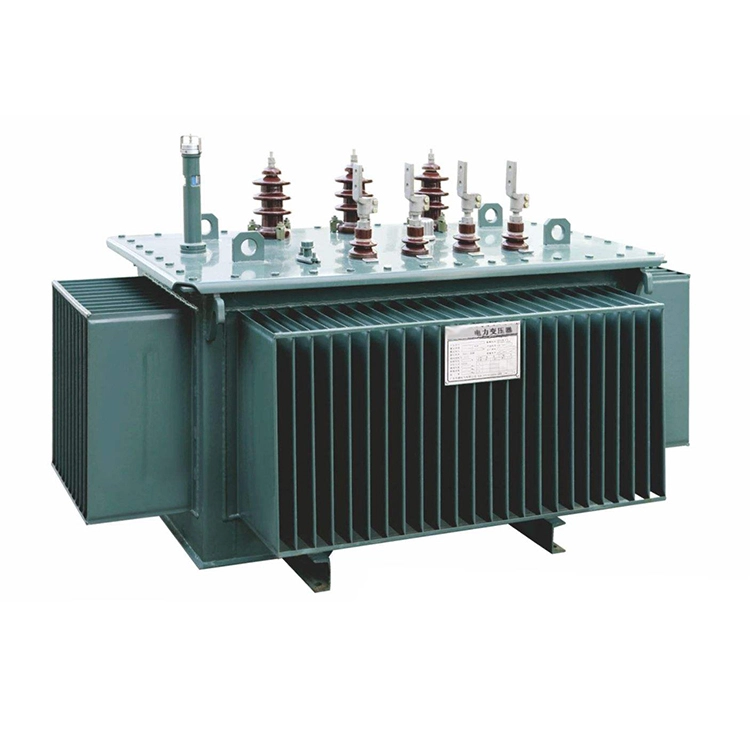

Μετασχηματιστής βυθισμένου σε λάδι από άμορφο κράμα 800 kva

Ο μετασχηματιστής βυθισμένου σε λάδι από άμορφο κράμα 800 kva είναι κατασκευασμένος από έναν νέο τύπο υλικού εξοικονόμησης ενέργειας. Το υλικό πυρήνα του είναι κατασκευασμένο από άμορφο κράμα, με υψηλή μαγνητική διαπερατότητα και εξαιρετικά χαμηλή απώλεια υστέρησης, η οποία μπορεί να βελτιώσει σημαντικά την ενεργειακή απόδοση χωρίς φορτίο και συμμορφώνεται με τα πρότυπα GB/T 20052 ή IEC 60076.‌ Και η μέθοδος ψύξης του είναι εμβαπτισμένη στο λάδι.

Η σφραγισμένη δομή του μετασχηματιστή βυθισμένου σε λάδι από άμορφο κράμα 800 kva είναι ευνοϊκή για ανθεκτικότητα στην υγρασία και τη διάβρωση, κατάλληλη για υπαίθριους ή εσωτερικούς υποσταθμούς, με υψόμετρο ≤1000 m και αύξηση της θερμοκρασίας περιβάλλοντος ≤55K.

Το μεγαλύτερο πλεονέκτημα αυτού του μετασχηματιστή βυθισμένου σε λάδι από άμορφο κράμα 800 kva έγκειται στην εξαιρετικά χαμηλή απώλεια χωρίς φορτίο. Αυτός ο μετασχηματιστής είναι περίπου 300–450 W (σε σύγκριση με το φύλλο πυριτίου που είναι περίπου 1000–1500 W), το οποίο είναι 60 έως 75% χαμηλότερο από τους παραδοσιακούς μετασχηματιστές φύλλου πυριτίου. Ταυτόχρονα, έχει χαμηλό θόρυβο (≤55 έως 60 dB), ισχυρή ικανότητα υπερφόρτωσης, μεγάλη διάρκεια ζωής και μπορεί να χρησιμοποιηθεί συνήθως για 25 έως 30 χρόνια. Ωστόσο, το κόστος είναι υψηλότερο (περίπου 20% έως 40% ακριβότεροι από τους μετασχηματιστές ίδιας προδιαγραφής με φύλλα πυριτίου).

Επομένως, ο μετασχηματιστής βυθισμένου σε λάδι από άμορφο κράμα 800 kva είναι κατάλληλος για βιομηχανικά, εμπορικά σενάρια ή σενάρια διανομής ισχύος με υψηλές απαιτήσεις ενεργειακής απόδοσης.

Τεχνική παράμετρος:

Ε:Γιατί η απώλεια χωρίς φορτίο του μετασχηματιστή βυθισμένου σε λάδι από άμορφο κράμα 800 kva είναι σημαντικά χαμηλότερη από αυτή του μετασχηματιστή με την ίδια χωρητικότητα από φύλλα πυριτίου;

Α: Πρώτον, το πάχος της λωρίδας άμορφου κράματος είναι μόνο 20 έως 30 μm, που είναι περίπου το ένα δέκατο του πάχους των συμβατικών φύλλων χάλυβα πυριτίου (230 έως 350 μm). Σύμφωνα με τη σχέση ότι η απώλεια δινορευμάτων είναι ανάλογη με το τετράγωνο του πάχους, η απώλεια δινορευμάτων στον πυρήνα 800 kVA μειώνεται σημαντικά. Ταυτόχρονα, η ειδική αντίσταση του άμορφου κράματος είναι περίπου 2,5 φορές υψηλότερη από αυτή των φύλλων χάλυβα πυριτίου, εξασθενώντας περαιτέρω την απώλεια ρεύματος κυκλοφορίας που προκαλείται μεταξύ των στρωμάτων όταν αλλάζει η μαγνητική ροή.

Δεύτερον, ο βρόχος υστέρησης είναι στενός και ο καταναγκασμός χαμηλός. Το άμορφο κράμα έχει μια άμορφη δομή χωρίς ελαττώματα στα όρια των κόκκων και η αντίσταση της ανατροπής της μαγνητικής περιοχής είναι μικρή. Η καταναγκαστική ικανότητα είναι μόνο το 1/3 έως το 1/5 αυτής των φύλλων πυριτίου. Αυτό μειώνει σημαντικά την ενέργεια που απαιτείται για κάθε κύκλο μαγνήτισης και μειώνει σημαντικά την απώλεια υστέρησης.

Τρίτον, ο σχεδιασμός της λειτουργικής πυκνότητας μαγνητικής ροής είναι σχετικά χαμηλός. Για μετασχηματιστή βυθισμένου σε λάδι από άμορφο κράμα 800 kva, η ονομαστική πυκνότητα μαγνητικής ροής ορίζεται συνήθως σε 1,35 έως 1,45 Τ, που είναι χαμηλότερη από τα φύλλα πυριτίου χάλυβα 1,65 έως 1,75 Τ. Δεδομένου ότι η απώλεια σιδήρου είναι ανάλογη με το τετράγωνο ή τη μεγαλύτερη ισχύ της πυκνότητας μαγνητικής ροής, η κατάλληλη μείωση της πυκνότητας της μαγνητικής ροής μπορεί να οδηγήσει σε σημαντική μείωση της απώλειας μάζας μονάδας.

Με βάση τους παραπάνω μηχανισμούς, η απώλεια χωρίς φορτίο ενός μετασχηματιστή βυθισμένου σε άμορφο κράμα ελαίου 800 kva είναι γενικά μόνο 30% έως 40% αυτής ενός μετασχηματιστή ίδιας χωρητικότητας με φύλλα πυριτίου ποιότητας S13 ή S14. Είναι ιδιαίτερα κατάλληλο για σενάρια διανομής ισχύος όπου ο εξοπλισμός βρίσκεται συχνά σε συνθήκες ελαφρού φορτίου ή αναμονής.

Μετασχηματιστής άμορφου κράματος σε επεξεργασία

Εξοπλισμός

Εργαστήριο εξέτασης

Μετασχηματιστής στη ναυτιλία
